本文介绍了UWB AoA（角度-of-Arrival）设计中的关键因素，包括两个接收天线之间的相位差对系统精度和分辨率的影响。建议的天线元件间距为0.45λ，以避免相位测量误差和PDoA包裹问题。此外，详细阐述了角度计算过程，涉及到PDoA转换为路径差的查找表方法。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

目录

1、两个接收天线之间的相位差

2、角度计算过程

1、两个接收天线之间的相位差

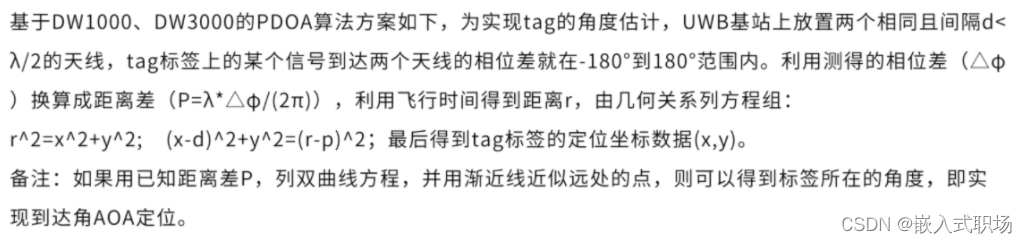

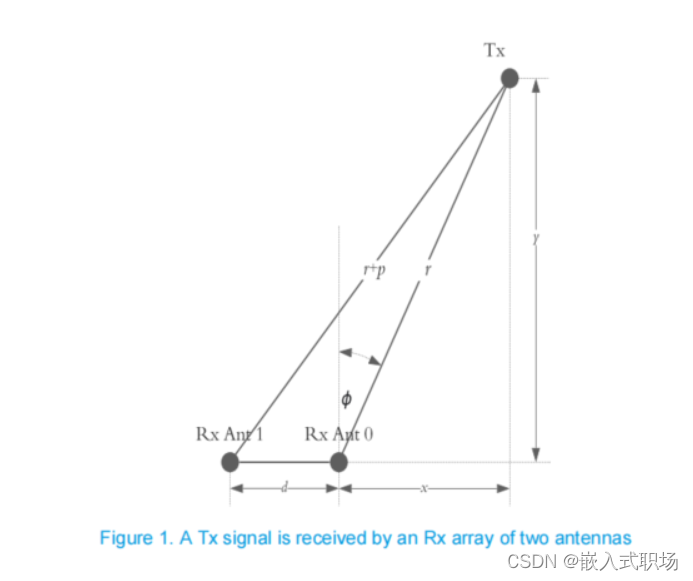

两个阵列元件之间的间距 d 是影响系统实现精度和分辨率的一个重要因素。

图 2 将 PDoA 与入射脉冲的 AoA 联系起来。

在理想情况下（- - -），天线间隔半个波长，对于-90°到+90°的入射角，PDoA的范围为-180°到+180°。如果天线间距接近0.3λ（-），则随着最大PDoA范围减少到±108°，分辨率将丢失。

如果天线以0.6λ（-）间隔更远，随着相位连续缠绕，对于小于-180°或大于+
