3ds MAX 放样建模

放样建模可以按照我们绘制的曲线路径（当然也可以是直线、折线）来绘制给定的柱体

柱体的截面根据我们给出的图像（二维）确定

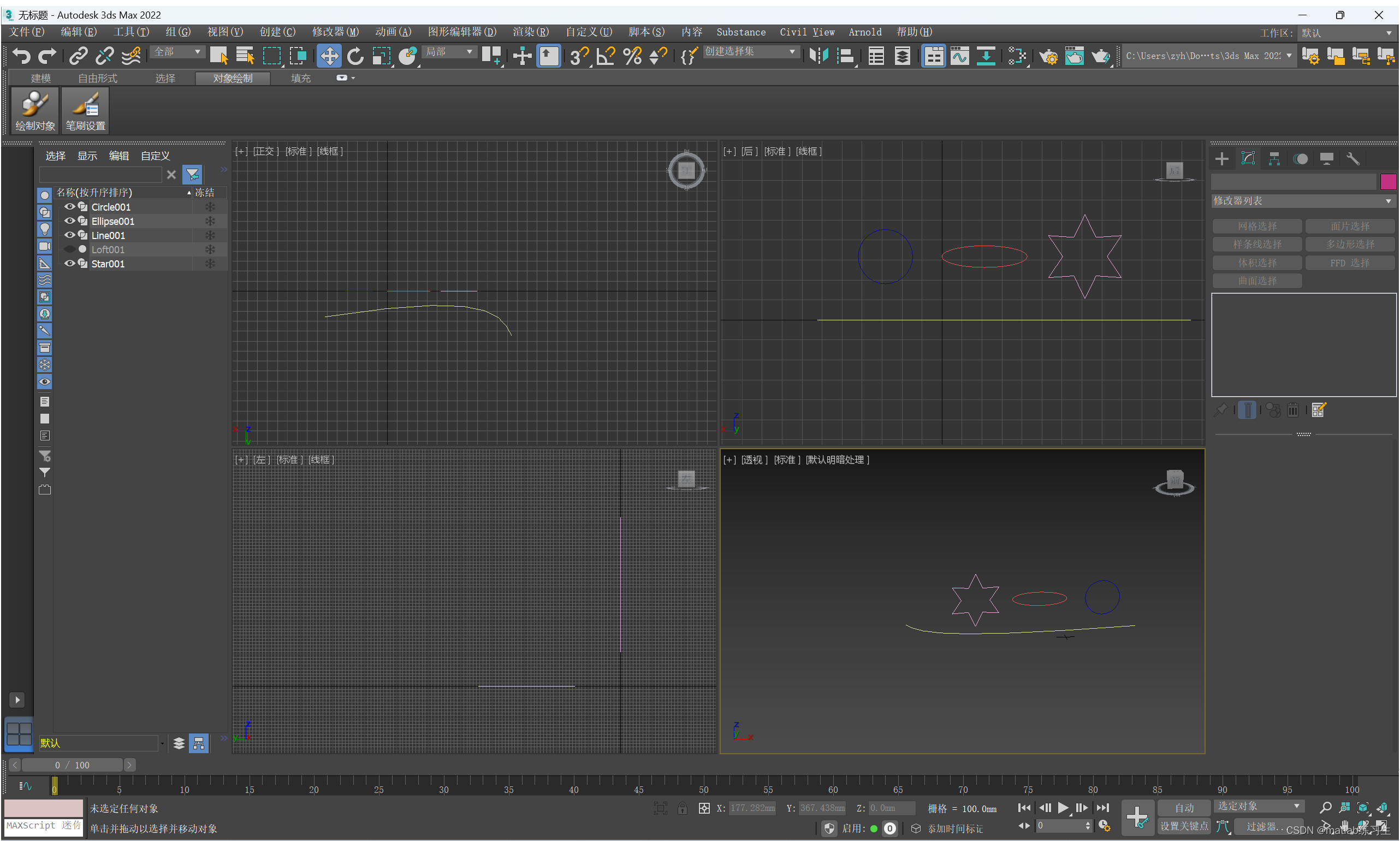

这里我们绘制一个沿着曲面、有三节的柱体

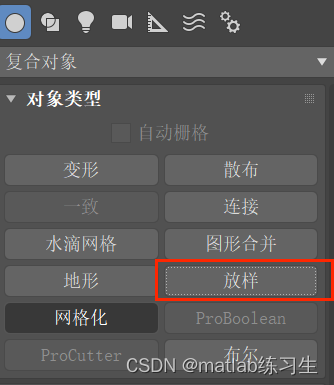

在三维图形对象里选择【复合对象】里的【放样】建模

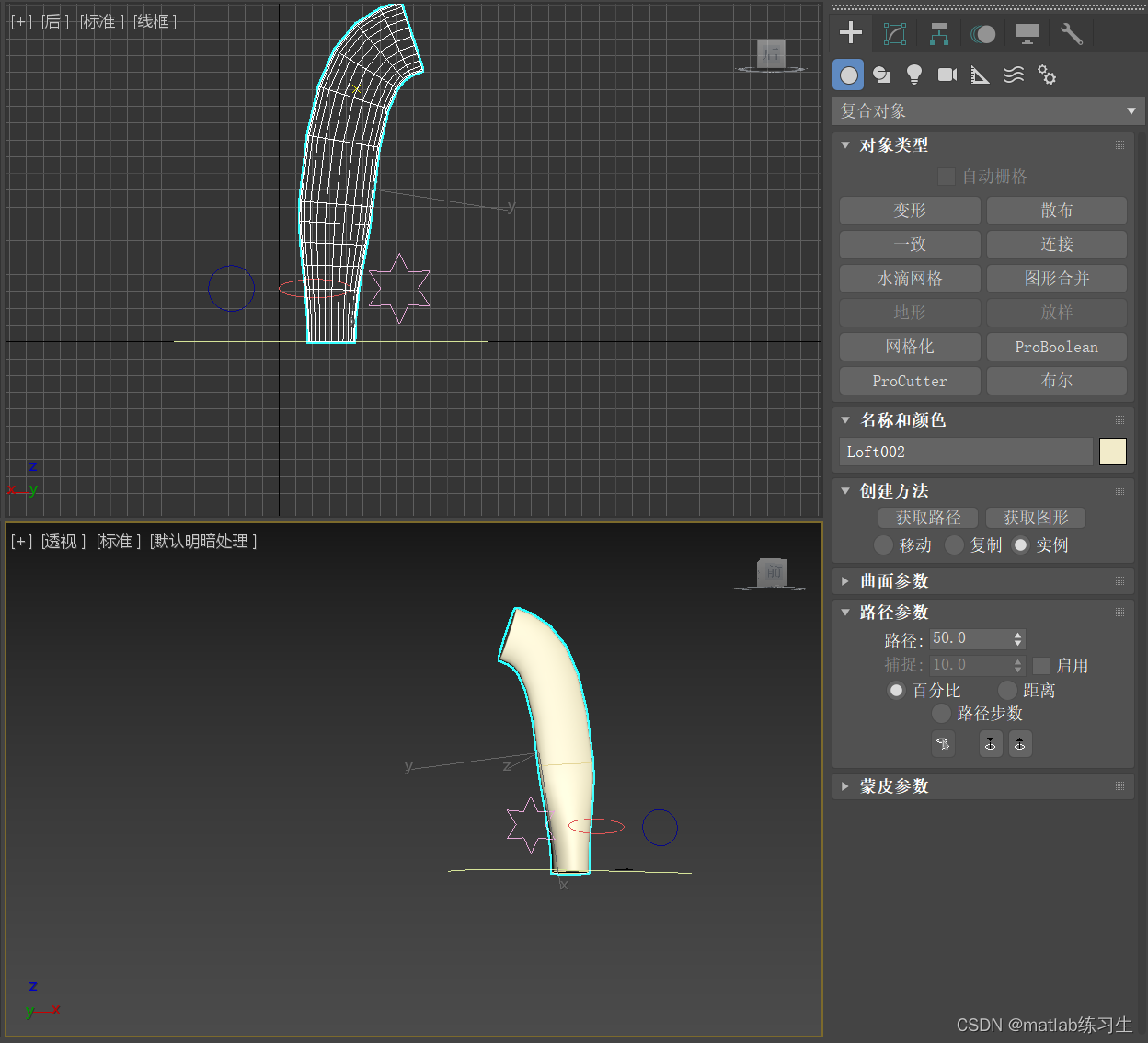

 在创建方法中首先选择路径，点击我们绘制的曲线，这是给定的路径

之后选择【获取图形】，首先点击第一个截面

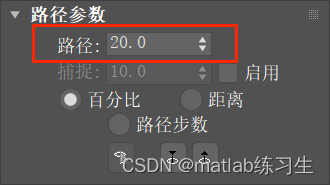

设置路径参数，这表示第一个截面延伸到那个位置（这里是20%），也就是前20%是圆柱



重复点击【获取图形】，点击下一个截面并重新设置路径，重复两遍完成三个截面的设置

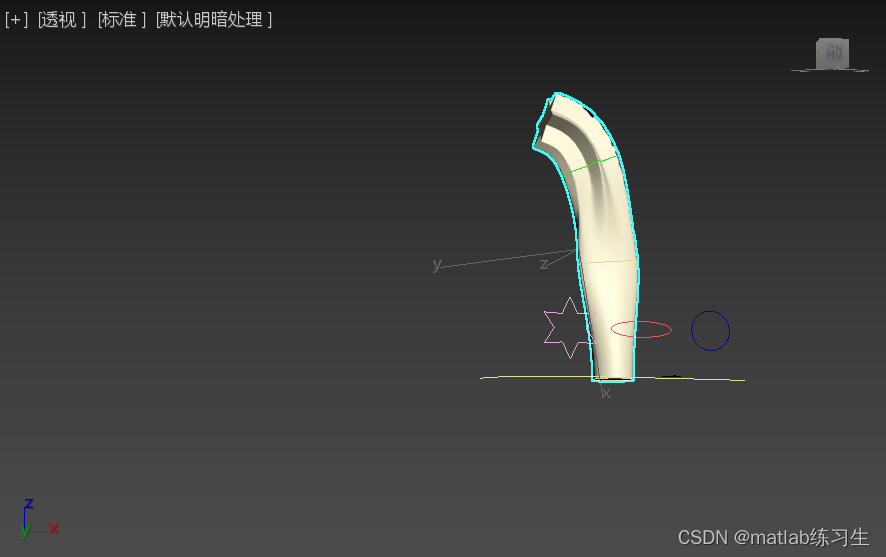

绘制完成前两步的效果如图：

全部完成后：

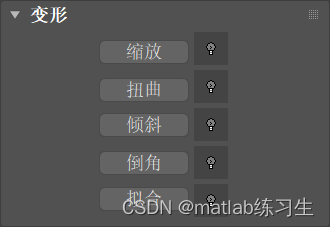

在【变形】选项内可以进一步微调

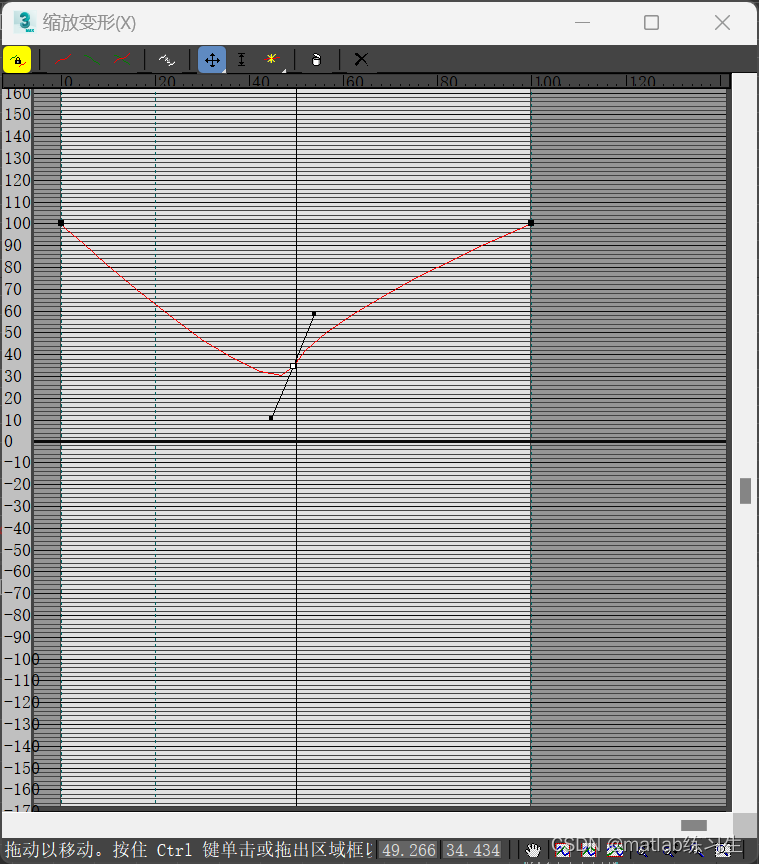

选择【缩放】，在弹出的窗口上方有缩放的工具栏：

红框内的两个是常用按键，分别表示移动点、创建点

在下图中，红线表示整个图形的每个位置（从前往后分别对应一部分）

我们拖动不同位置的点的高度，可以改变该位置缩放的比例

100% 位置是保持原样，这里的设置等于把中央位置缩小了

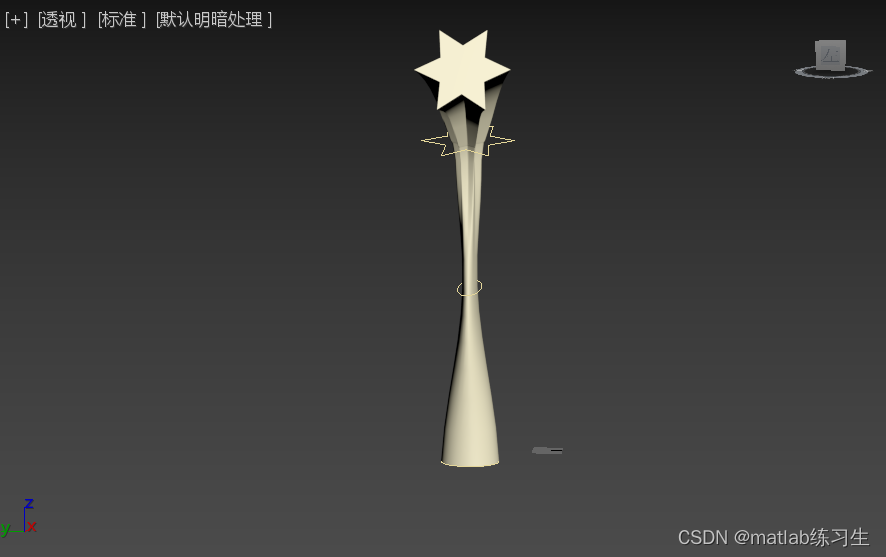

效果如下：

是不是有点好看了（x）

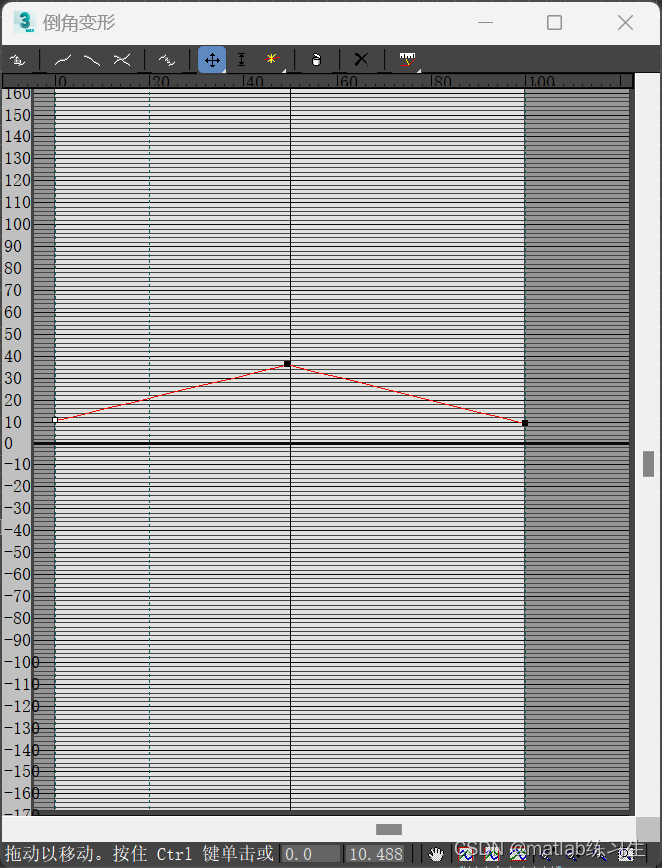

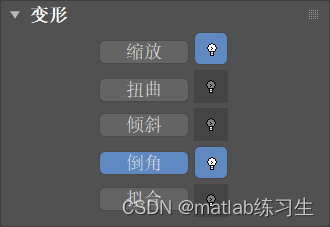

除了缩放之外另一个比较常用的是倒角：

设置界面和缩放是类似的：
