车辆7自由度模型-垂向载荷方程推导

最新推荐文章于 2025-05-28 23:18:08 发布
最新推荐文章于 2025-05-28 23:18:08 发布
阅读量1.6k 收藏 15
点赞数 4
分类专栏： 学习笔记 文章标签： 学习
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/ff232010/article/details/132725601
版权

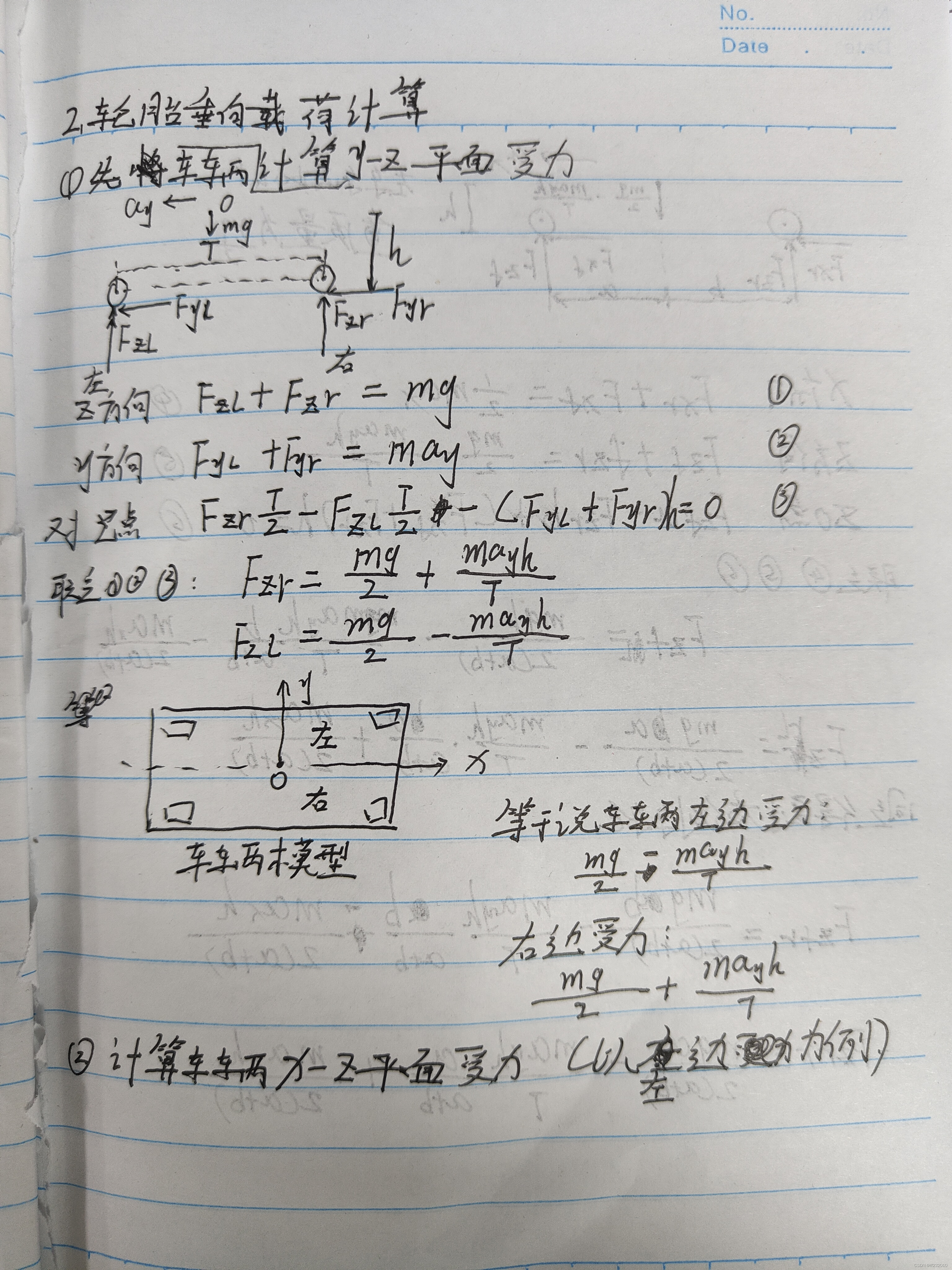

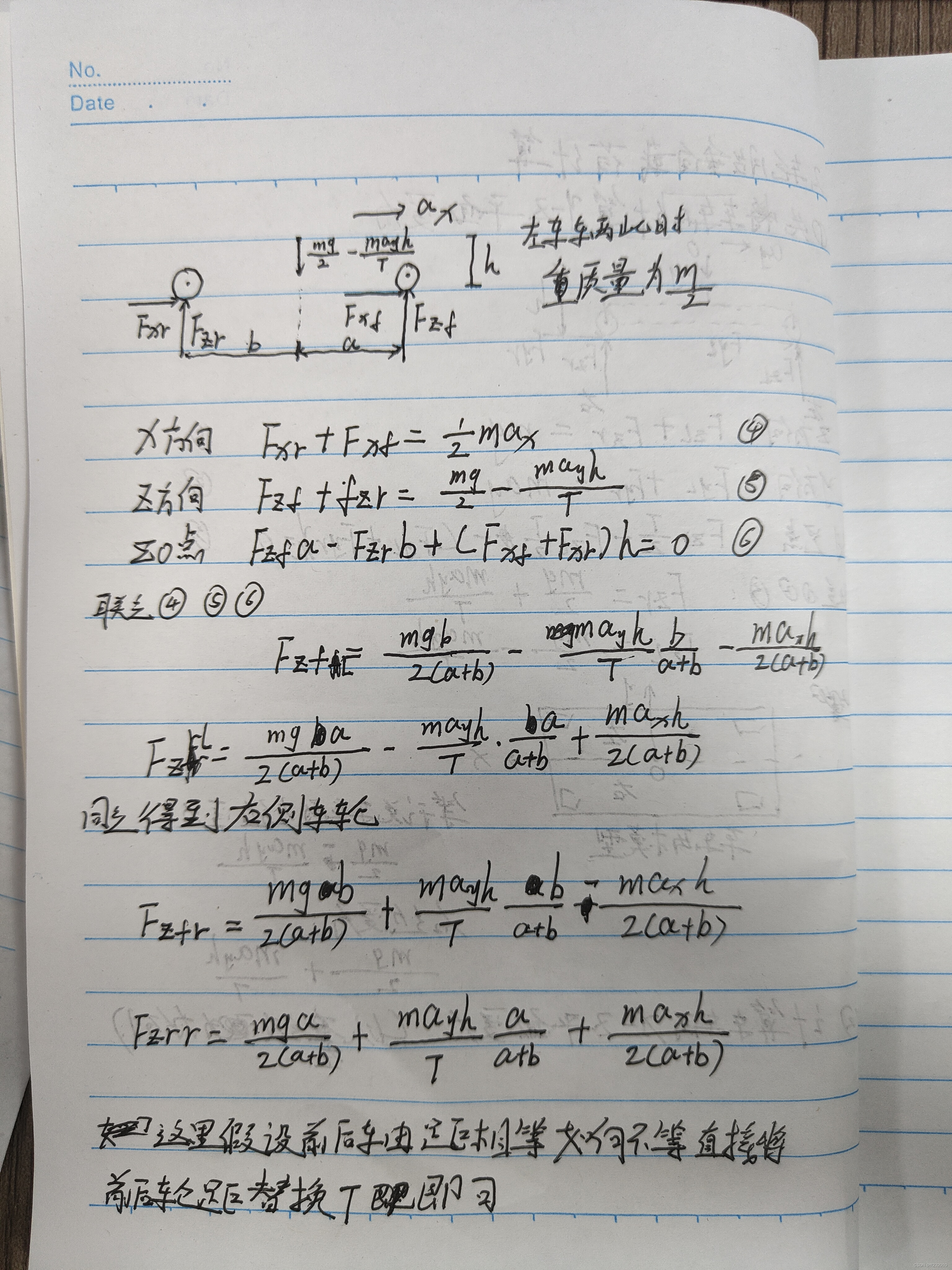

手稿，有点潦草还请见谅
