整车车辆七自由度垂向动力学模型

1、内容简介

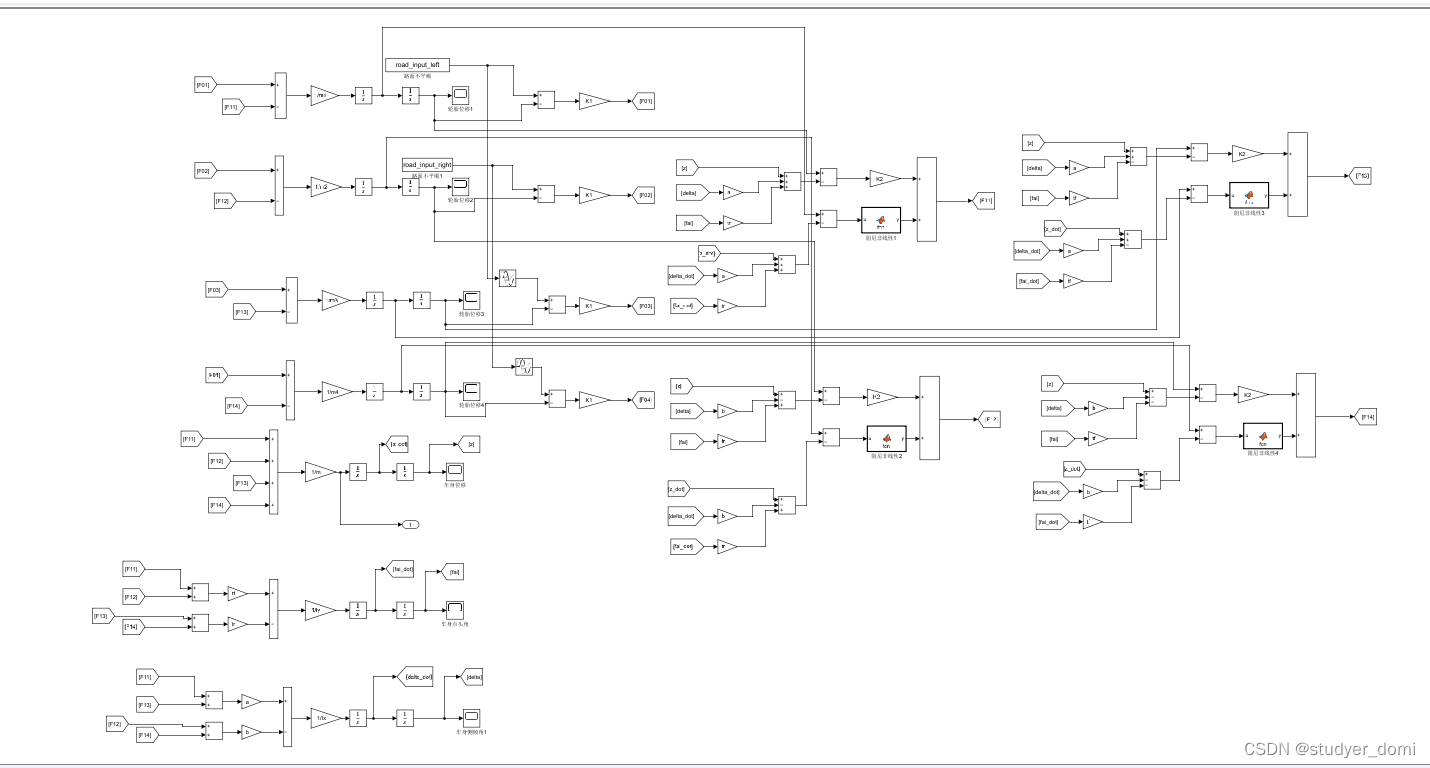

306-vechile_7_dof.slx-可以交流、咨询、答疑

2、内容说明

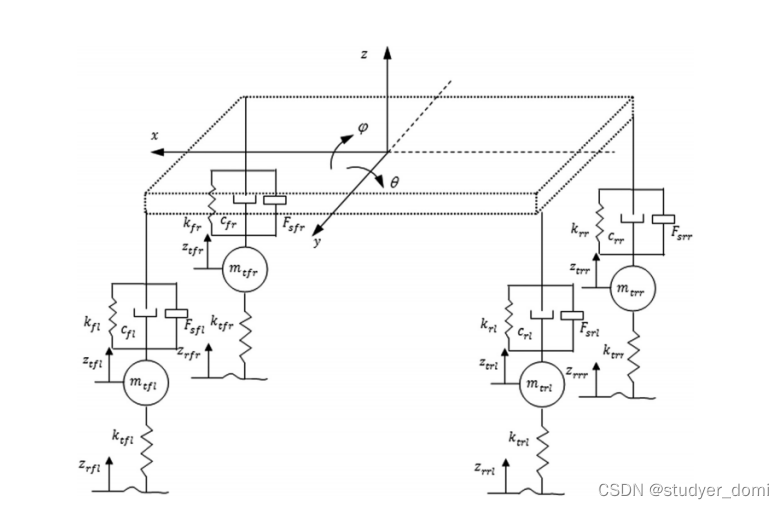

对于整车模型,需要研究4个车轮的运动,同时研究车体的垂向、点头和侧滚运动;

对于车体垂向运动:

对于车体的点头运动:

对于车体的侧滚运动:

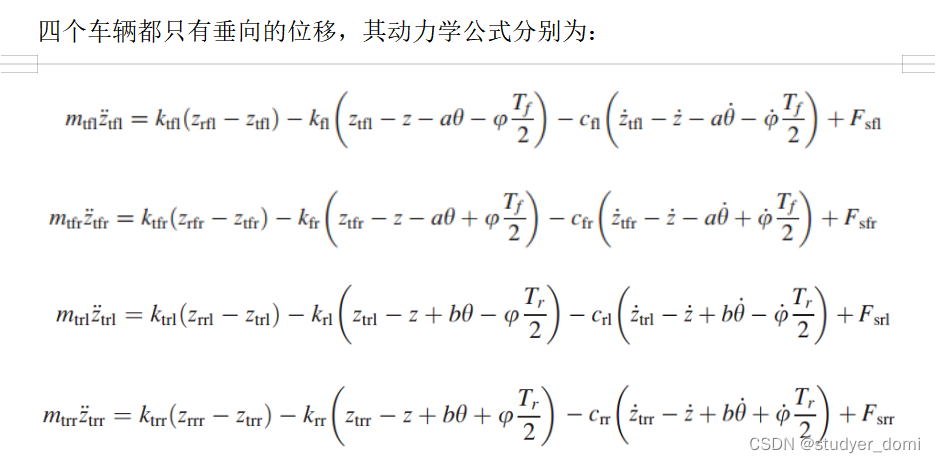

四个车辆都只有垂向的位移,其动力学公式分别为:

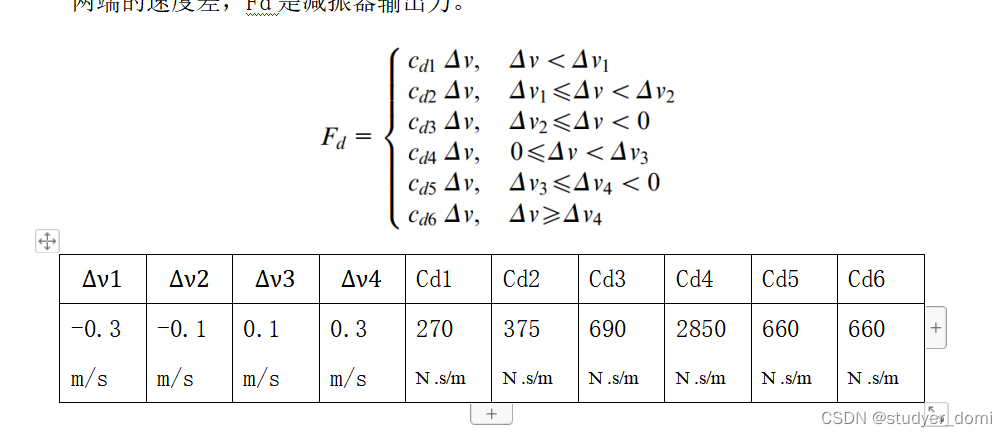

对于悬挂中的阻尼器,本文研究的阻尼器是非线性的,其数学公式为是减振器两端的速度差,Fd是减振器输出力。

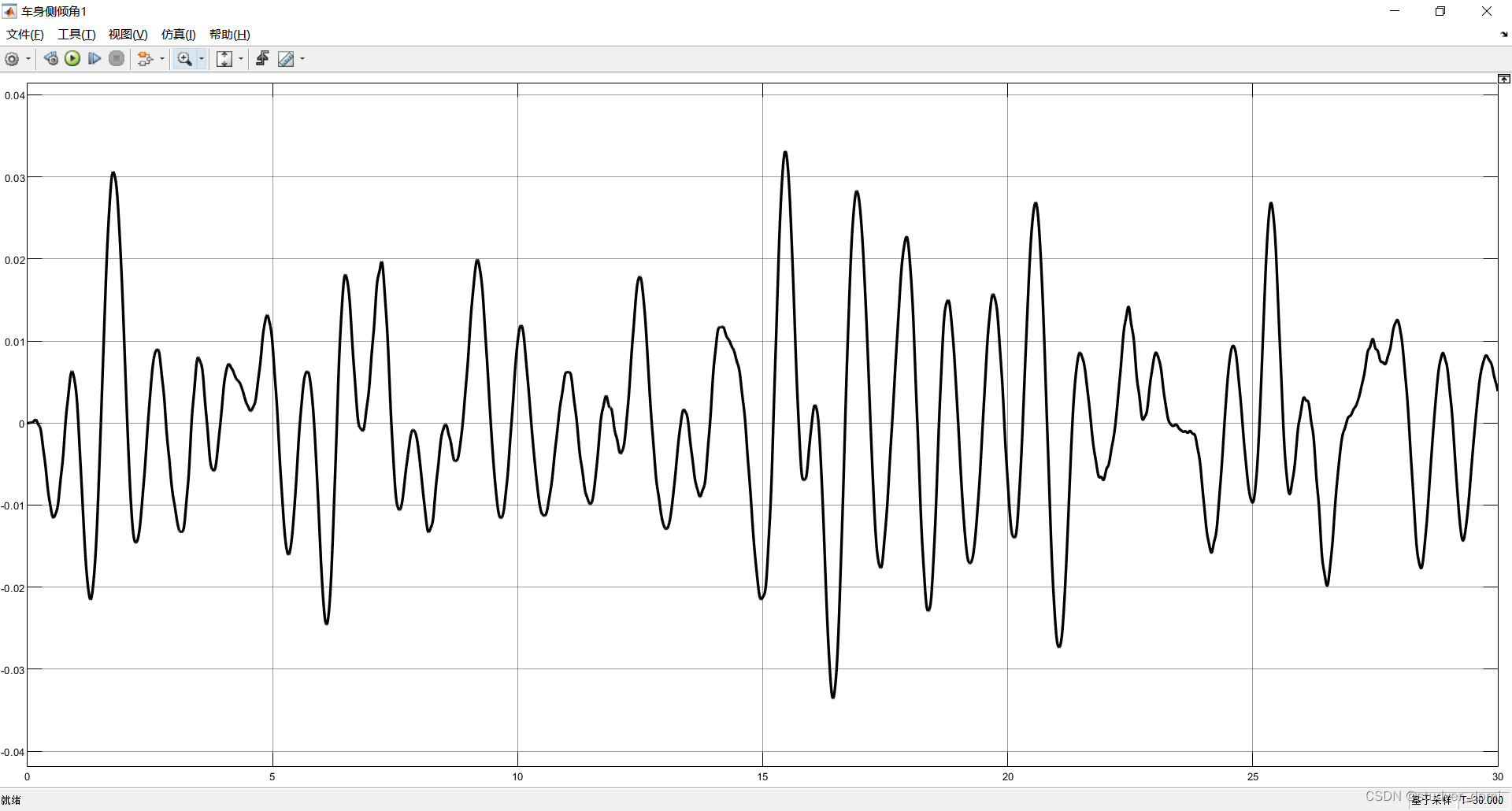

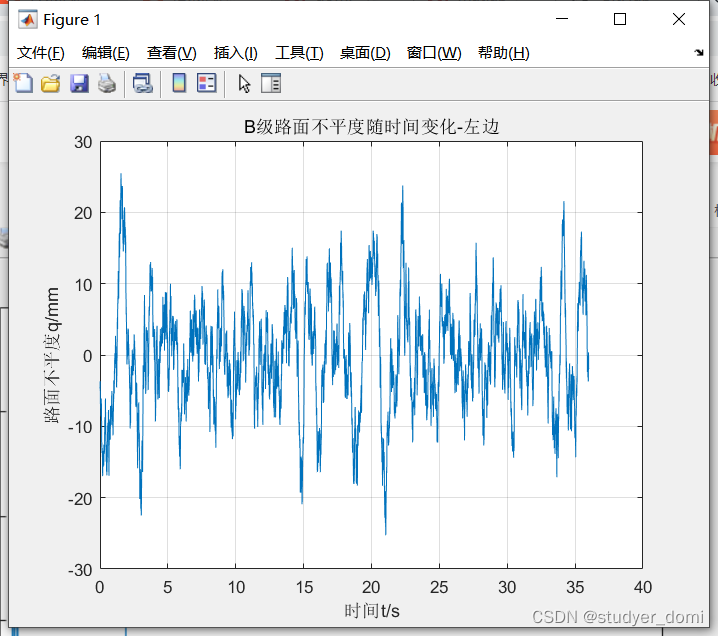

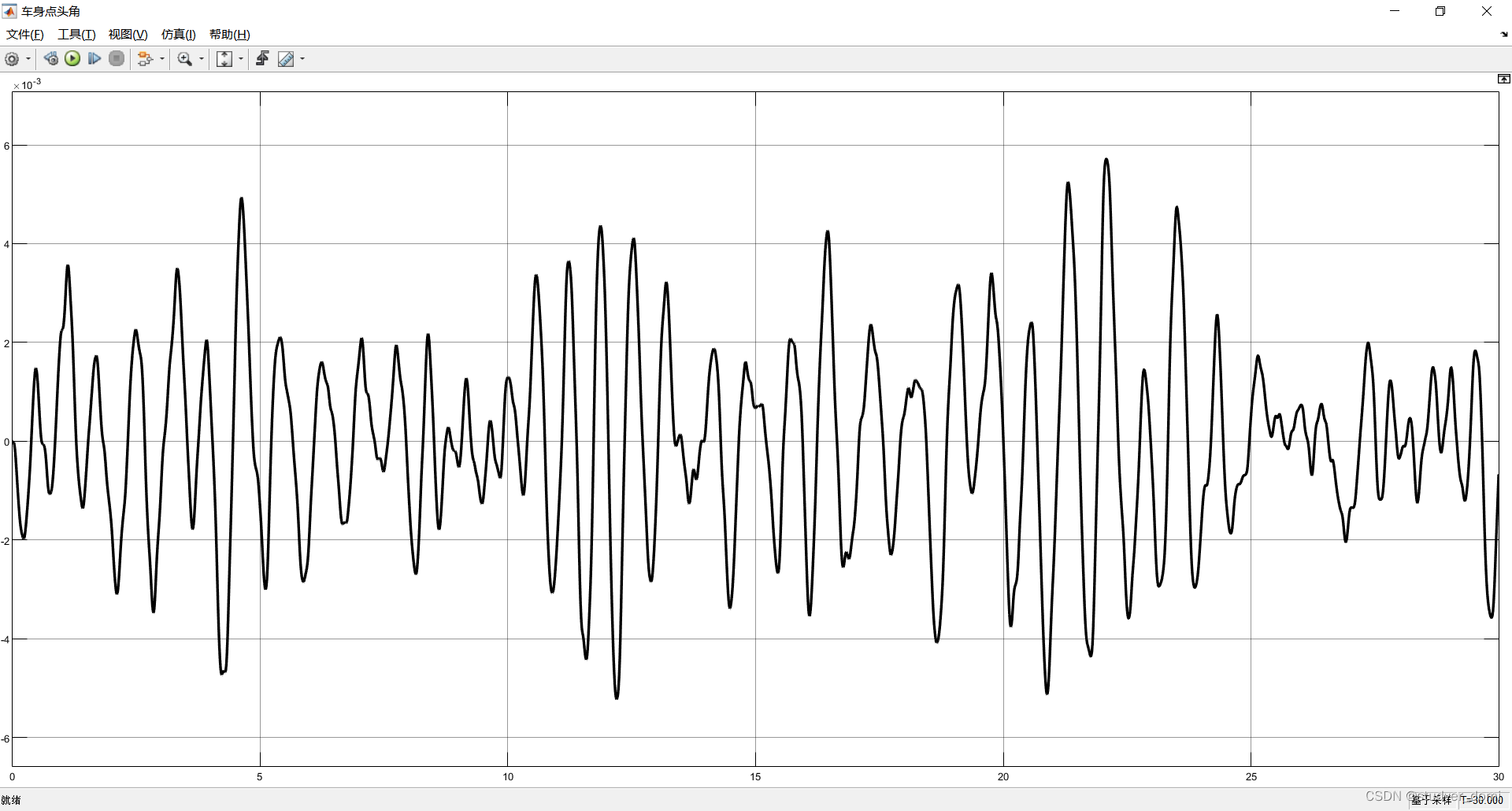

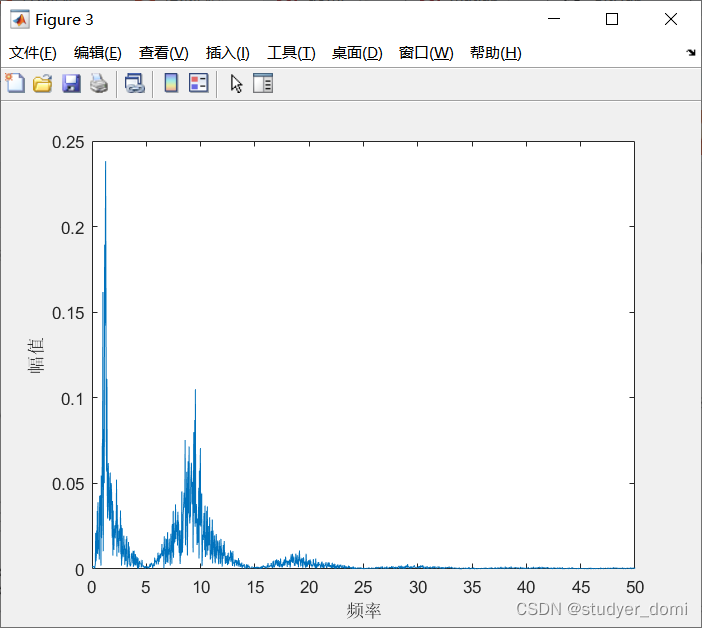

3、仿真分析





4、参考论文

06226864.pdf
1-s2.0-S0888327011004572-main.pdf
2.pdf
3.pdf
5.pdf
6.pdf
7.pdf
ds_137_02_021013.pdf
fulltext.pdf
i重要的.pdf
四分之一车模型的非线性悬架随机最优控制_摘要_4_5_Abstract__省略_士学位期间发表或撰写的论文_75_江雄.caj
汽车7自由度振动模型建模及在汽车平顺性能仿真研究中应用_张庆才.pdf
汽车振动与载荷的统计分析及悬挂系统参数的选择_郭孔辉.pdf
汽车非线性悬架系统共振特性的研究.pdf
