LCM接口通讯说明

LCM（Liquid Crystal Module，液晶模块）接口通讯说明涉及多种接口类型和通讯方式，这些接口和通讯方式的选择取决于具体的应用场景和需求。

最常见的LCD模块接口协议是：
 1.并行接口
 2.串行接口
 3.串行或并行配置到微处理器
 4. TFT接口

1. 并行接口

• 概述：并行接口通常通过多个数据引脚和控制线来控制LCD。常见的并行接口包括6800类型和8080类型。
• 控制线：主要包括启用（E）、寄存器选择（RS）和读/写（R/W）三条控制线。RS用于指示发送的信息是指令还是数据，E告诉LCD模块可以解释寄存器中的数据或指令，R/W则指示模块是从数据库写入数据还是从寄存器读取数据。
• 连接示例：6800 8位并行、4位并行等。

并行接口并行接口通常通过8个数据引脚和3条控制线控制LCD。使用的控制线是启用（E），寄存器选择（RS）和读/写（R / W）。RS告诉LCD模块发送的信息是指令还是数据。Enable告诉LCD模块LCD模块可以解释寄存器中的数据或指令。某些控制器可能有多个启用控制线。读/写告诉模块是从数据库写入数据还是从寄存器读取数据。

类型
* 6800类型 - 并行数据（4位/ 8位），具有读/写线，使能线
* 8080类型 - 具有写入线，读取线的并行数据（4位/ 8位）

一些并行接口连接示例是：

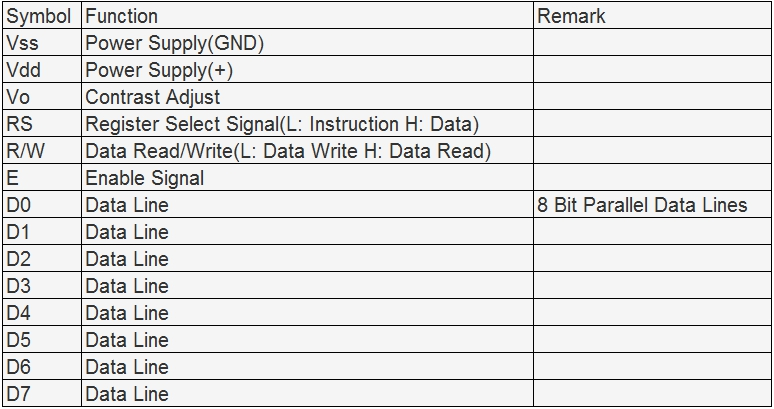

a.6800 8位并行

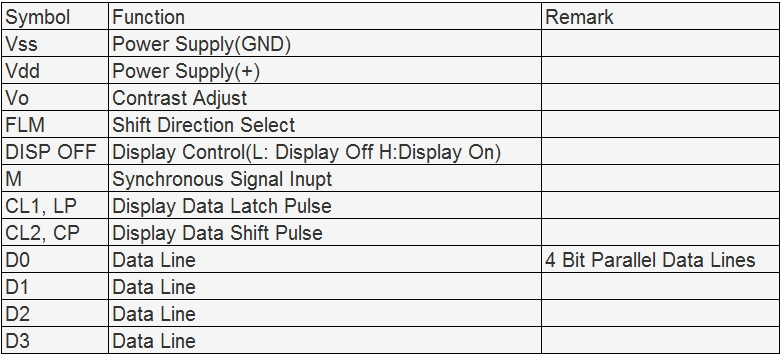

b.4位并行

2.串行接口

• 概述：串行接口通过较少的线路进行数据传输，常见的串行接口包括SPI（串行外设接口）和I2C（内部集成电路）接口。
• SPI接口：SPI接口是一种同步串行数据链路标准，以全双工模式运行，通常由四条逻辑信号线组成（有时为三条，省略片选线）：串行数据输出（SDO/MOSI）、串行数据输入（SDI/MISO）、串行时钟（SCLK）和芯片选择（CS/SS）。
• I2C接口：I2C接口仅使用两条双向线：串行数据线（SDA）和串行时钟（SCL），通过电阻上拉。I2C接口设计简单，支持通过两个I/O引脚和软件控制多个器件。

类型
*串行 - 串行数据输入，寄存器选择，复位和串行时钟
 自定义 - 各种配置 - 添加锁存器，芯片选择
* SPI（串行外设接口）
 SPI（3线）使用串行数据输出，串行数据输入和串行时钟
 SPI（4线）增加芯片选择
 自定义 - 各种配置 - 串行数据，串行时钟，锁存，片选
 时序和操作可能与通常的SPI
* I 2 C（内部集成电路）不同 - 使用串行数据线和串行时钟

一些串行接口连接示例如下：

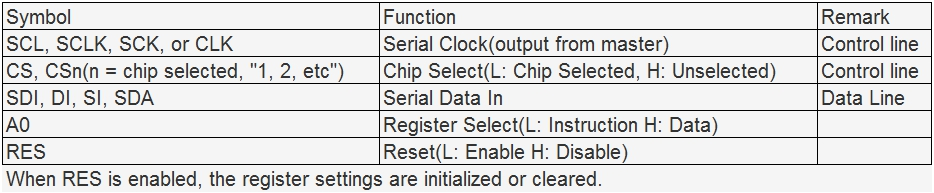

串行
串行LCD控制器通常具有一个写入数据且无法读取的串行数据线。通常，寄存器选择线（有时指定为A0）用于告诉控制器输入数据是显示信息还是控制器命令

串行接口示例

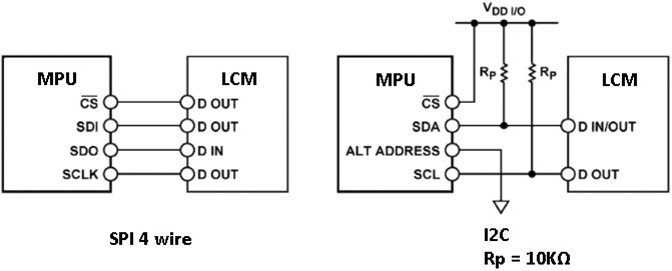

SPI接口
SPI或串行外设接口总线是一种同步（数据与时钟同步）串行数据链路标准，以全双工模式运行，这意味着可以同时相互通信的设备。为此，需要两条数据线。使用此标准，设备以主/从模式通信，其中主设备（主机处理器）启动数据和时钟。LCD模块是连接到数据总线的（或其中一个）外围从设备。多个外围设备（显示模块和其他设备）在同一串行数据总线上寻址。但是，LCD模块只会在芯片选择线激活时（通常为低电平）监听它看到的数据。如果芯片选择线处于非活动状态（通常为高电平），则LCD模块将侦听总线上的数据，但忽略它。发生此状态时，SDO线无效。SPI总线由四个逻辑信号，两条控制线和两条数据线组成，通常称为SPI（4线）。

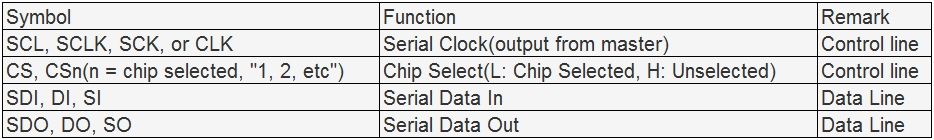

串行SPI接口示例

有时，SDI（串行数据输入）可以从摩托罗拉这些线路的原始名称和SDO的MISO（主机输入从机输出）中称为MOSI（主机输出从机输入）。芯片选择线可以替代地标记为SS（从选择）或STE（从发送启用）。SPI有时被称为National Semiconductor的商标Microwire，它本质上是SPI的前身，它只支持半双工。

通过CS（片选），LCD控制器可以选择相应的外围设备。该引脚主要是低电平有效。在未选择状态下，SDO线是高阻抗的，因此是无效的。无论是否选择，时钟线SCL都被带到设备。时钟用作数据通信的同步。

片选信号CS对于单个器件系统是可选的，因为如果其他线专用于SPI，则可以将LCD模块的CS输入连接到低电平。这有时称为3线SPI接口。

SPI数据传输通常涉及两个移位寄存器。大多数显示模块应用通常使用8位字。但是，也使用不同大小的字，例如12位。按照惯例，最高有效位从一个移位寄存器移出，而最低有效位移入。如果CS（片选）低（有效），则该字写入存储器。如果不是，则忽略数据。

由于SPI接口协议是事实上的标准，因此使用标准协议的许多变体。例如，当配置用于串行通信的IC驱动器芯片时，芯片制造商可以使用一些并行数据线。当配置用于串行通信的IC驱动器芯片时，芯片制造商可以使用一些并行数据线。

I 2 C（内部集成电路）
I 2 C仅使用两条双向线，串行数据线（SDA）和串行时钟（SCL），它们通常都通过电阻上拉。使用的典型电压为+5 V或+3.3 V. I2C接口的优势之一是micro可以通过两个I / O引脚和软件控制多个器件。由于I2C设计，它只是半双工。接口通常发送8位字，首先发送最高有效位。

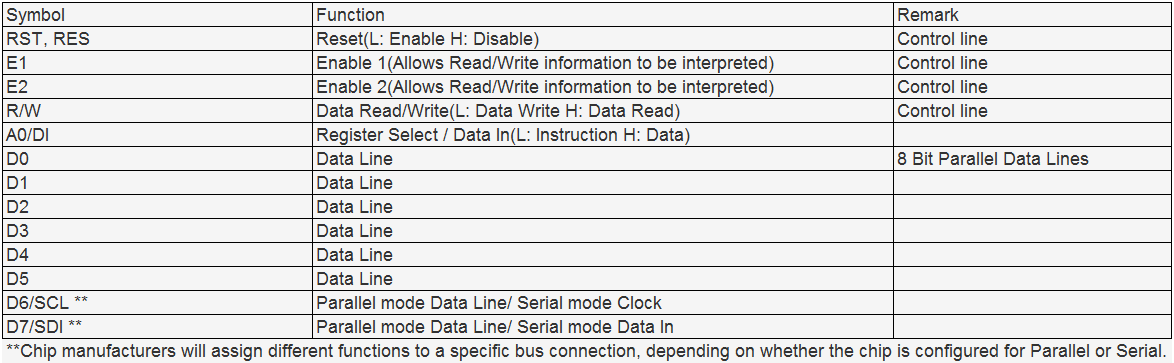

3.微处理器的串行或并行配置

某些模块可能包含其他控制线。一些示例是：
C86 - 定义特定的MPU接口。例如，L：8080，H：6800，
CS - Chip Select。例如，L：芯片选择，H：未选择芯片

4. TFT接口

• 概述：TFT接口用于高分辨率的LCD模块，支持多种数据传输方式，包括并行RGB、串行RGB、LVDS（低压差分信号）和MIPI等。
• 并行RGB接口：支持8位、16位、18位和24位数据传输，直接传输RGB数据。
• LVDS接口：采用低压差分信号传输，能有效降低功耗和电磁干扰，支持单路和双路传输，数据位数包括6位、8位等。
• MIPI接口：一种高性能的数据传输接口，用于相机、显示器等设备，支持高效的PCB布局和引脚数减少。

类型
* 3线，4线串行SPI
* 8位，9位，16位，18位接口，6800/8080系列MPU
* 6位，8位串行RGB
* 16位，18位，24位并行RGB
* 6位，8位LVDS
* MIPI


一些TFT接口连接示例是：
3线，4线串行SPI

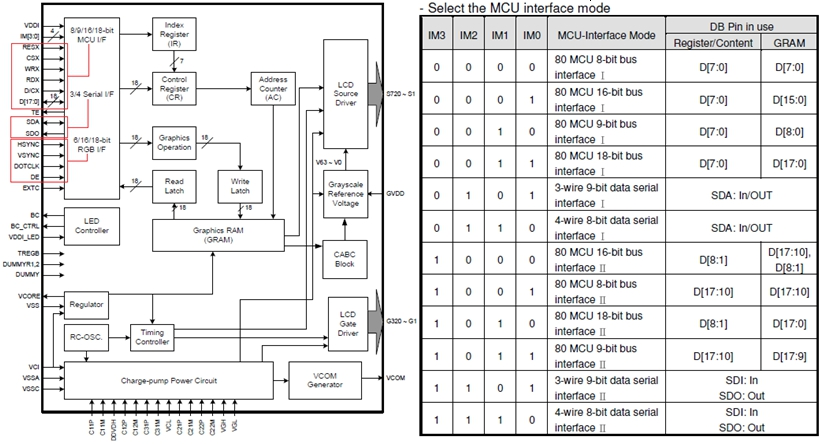

8位，9位，16位，18位接口，6800/8080系列MPU

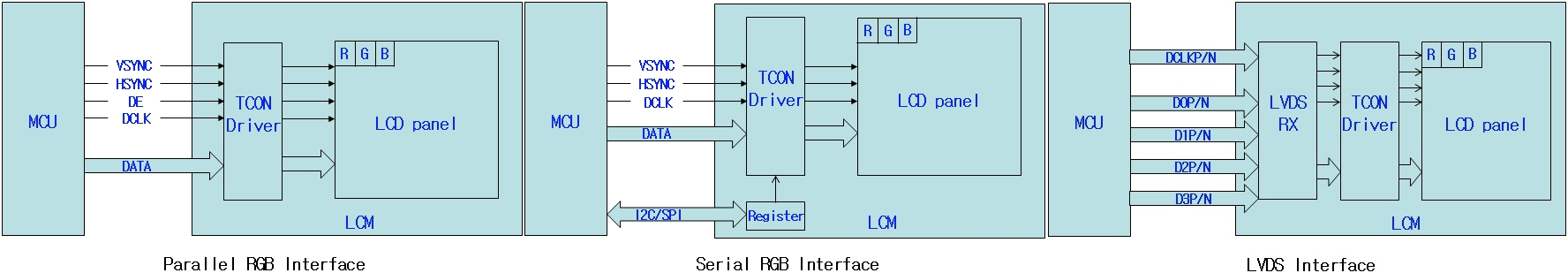

16位，18位并行RGB

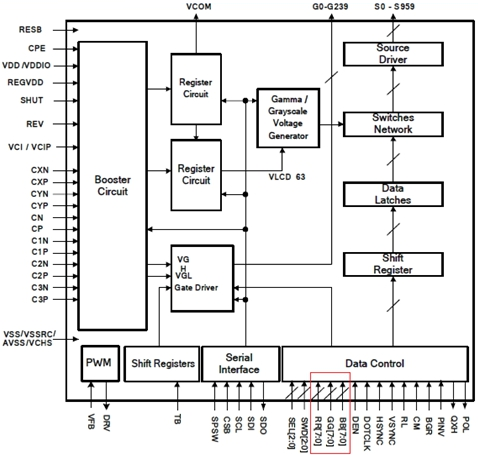

24位并行RGB
8位串行RGB


6位，8位LVDS

（1）什么是LVDS？
LVDS（低压差分信号）技术提供具有低压差和差分信号的端口。美国公司由NS Technology Co.开发，使用数字视频信号解决过量的资源消耗并减少EMI（电磁干扰），同时使用TTL（晶体管 - 晶体管逻辑）传输高比特率数据。LVDS端口能够在PCB走线或平衡电缆之间执行差分数据传输，输出电压摆幅相对较低（350mV），传输速度高达数百兆位/秒，电压差较小。因此，低电压摆幅和低电流驱动应用导致资源消耗和噪声的显着降低。

（2）端口输出
a)6位LVDS输出端口
使用单个电路进行传输，端口为每个原色信号实现6位数据，从而提供18位RGB数据。此输出也称为18位或18位LVDS端口。

b)6位双向LVDS输出端口
使用双路双电路传输，该端口为每个原色信号实现6位数据，为单通道和双通道数据提供18位，总共36位RGB数据。此输出也称为36位或36位LVDS端口。

c)8位单电路LVDS输出端口
使用单个电路进行传输，该端口为每个原色信号实现8位数据，提供24位RDB数据。此输出也称为24位或24位LVDS端口。

d)8位双向LVDS输出端口
使用双路双电路传输，该端口为每个原色信号实现8位数据，为单通道和双通道数据提供24位，总共48位RGB数据。此输出也称为48位或48位LVDS端口。

（3）港口特征
a)高速传输速率平均为655Mbps
b)低电压，低功耗，低EMI，350mV电压摆幅
c)抗干扰能力，差分信号传输

* MIPI
（1）MIPI定义
用于相机，显示器，基带和RF接口等设备的连接器端口在MIPI Alliance规范下标准化。这些规范包括设计，制造成本，结构复杂性，功耗和EMI程度。

（2）MIPI特点
a)高传输速度：1Gbps /通道，4Gbps吞吐量
b)低功耗：200mV电压摆幅，200mV共模电压
c)噪音控制
d)减少引脚数，实现高效的PCB布局

5、应用场景

LCM接口的选择取决于具体的应用场景和需求。例如，对于需要高分辨率和高刷新率的显示设备，可能会选择TFT接口和并行RGB传输方式；而对于便携式设备或引脚数受限的场合，则可能会选择串行接口或LVDS接口。
