实现建筑分层，UE5技术如此简单

Part1前言

在进行建筑可视化项目的时候，我们往往会遇到需要查看建筑每一层楼里面的信息的需求，这时候我们就需要对建筑模型进行分层处理，从而到查看每层楼里的信息以及楼层之间相互切换的要求。如果出现场景里面楼层比较多的情况，我们也不可能针对每栋楼的模型都进行一些重复的处理，这样大大降低效率，所以我们想着去开发一些小工具，设定一些规则，让我们能经过简单的配置就能达到分层的效果。

Part2实现思路

Revit 进行建模，在3DMAX进行模型分组（因为Revit里面很多命名都是系统自定义的，无法修改，这样导入UE中无法满足我们的要求）， 然后导出Datasmith后再导入UE5渲染场景以及使用蓝图进行工具逻辑处理。

Part3命令规则

这里我们把每一栋楼分了3个组，层次结构如下：

|------  楼的名字(组) （根据自己的命名来）
 |------ 楼层(组)  （命名：1F，2F ...  顶层使用TopF）
  |------ 固定的模型的组(组) （命名：Static）
   |------ 具体的模型（StaticMesh）(命名： 根据模型的用途自定义命名即可)
  |------ 参与后续业务逻辑模型的组（组）（Logic）
   |------ 具体的模型（StaticMesh）(命名：根据用途自定义命名)

Part4建模和分组（Revit, 3DMax）

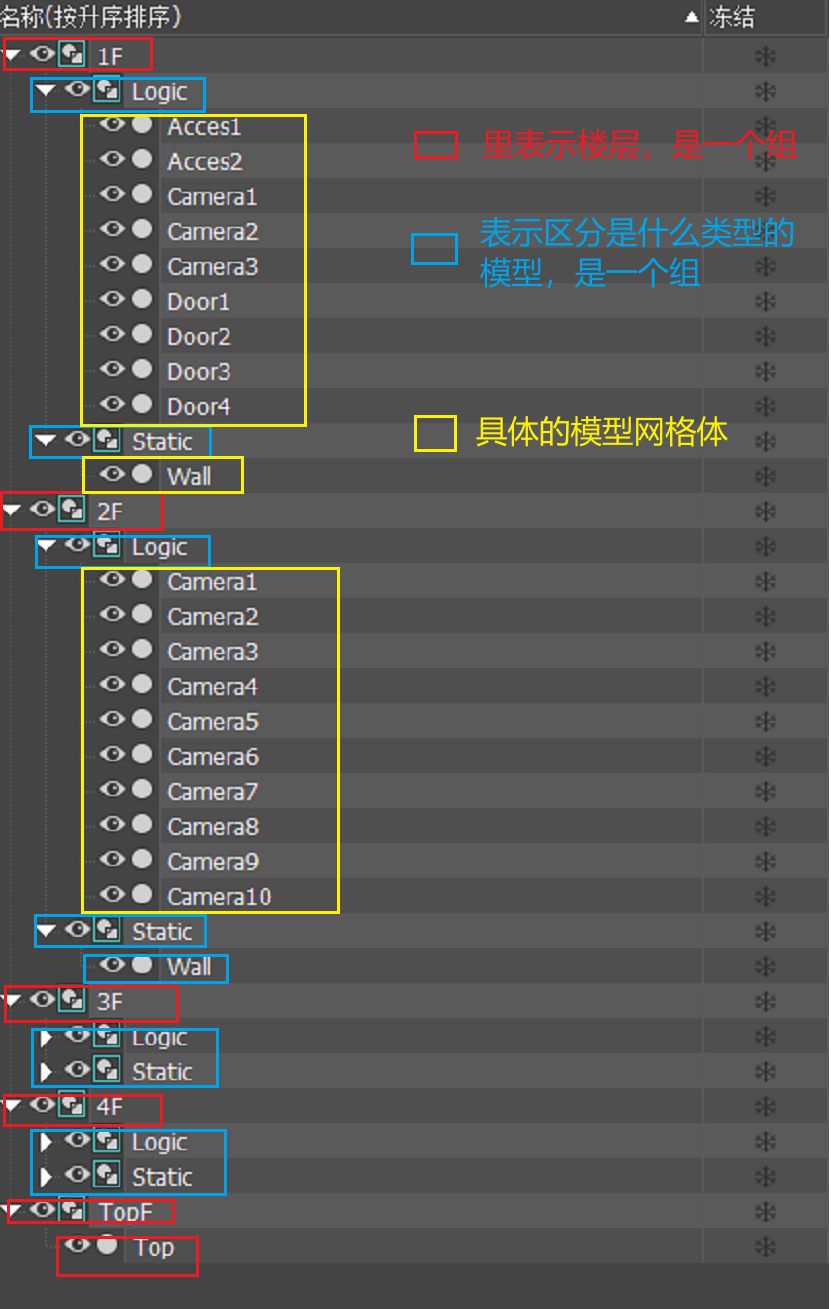

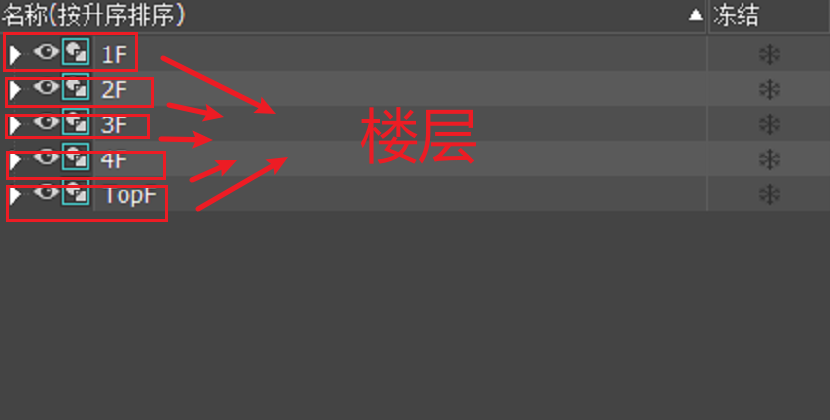

把建好的模型导入3DMax中，按照命名规则进行相应的分组和命名，层级如下图：

然后导出Datasmith。

注意：这里导出Datasmith文件的时候，文件命名需命名成楼的
名字。等导入UE就能发现这样做的好处了。例如我这里使用 JS 命名

Part5UE实现

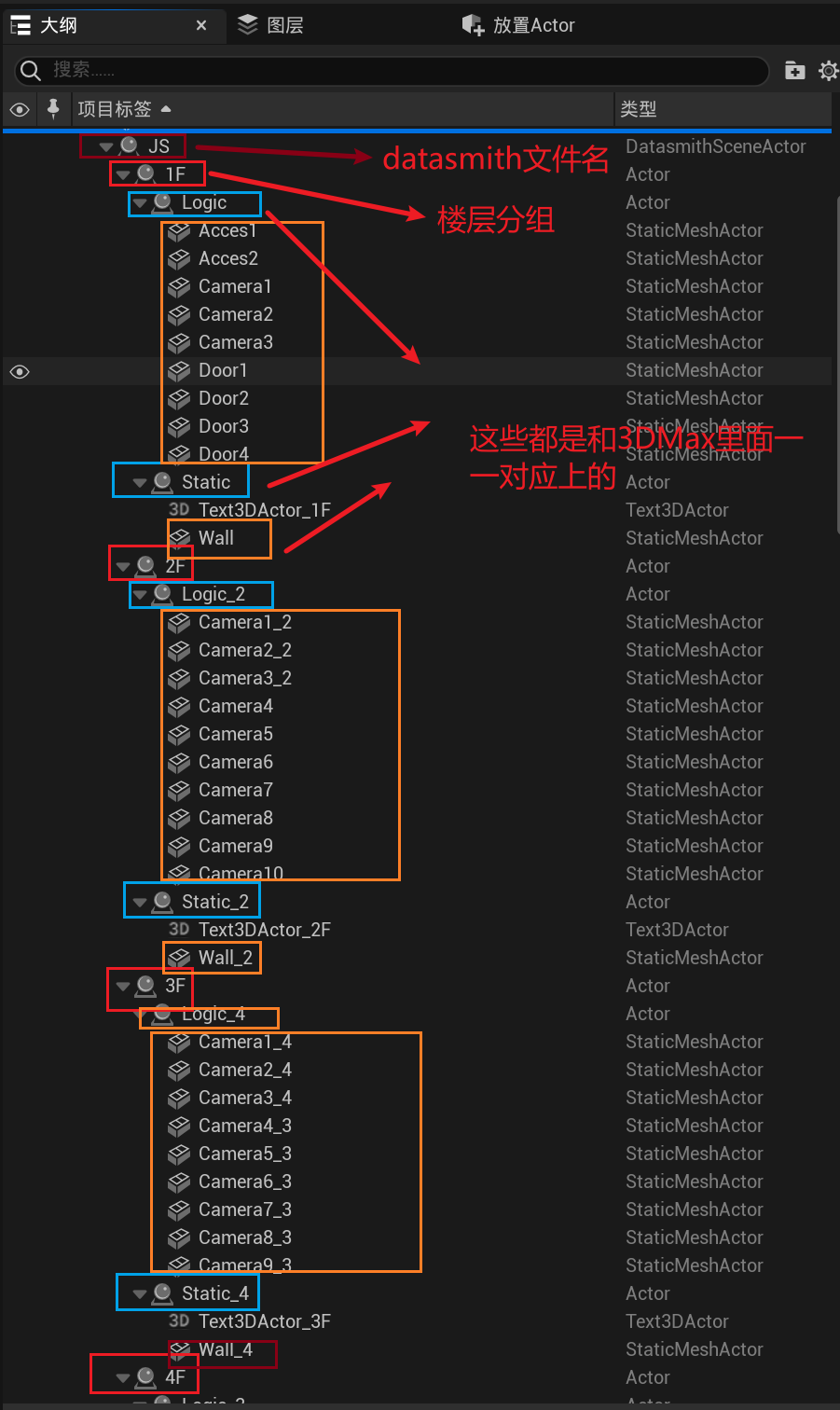

模型导入UE后大纲中的展示，如下图：

1、Datasmith文件导入UE后，组和模型都会是一个Actor, 组是DatasmithActor, 具体模型是StaticMeshActor。所以，我们可以通过蓝图首先把这些Actor进行分类存储起来。
2、针对楼写一个公共的楼层分层蓝图类（BP_LayerBuilding），每栋楼关联一个该类，主要功能有：
a. 存储当前楼的Actor引用
b. 把楼层用一个map存储里面，key = 楼层  ， value = 楼层对应的Actor的引用。
c. 把楼里面的具体模型存储在Map里面， key = 楼层_Static(Logic).具体模型在大纲中的显示名 ， value= 具体模型对应的Actor的引用。
d. 为这栋楼里面的所有的组和模型的Actor 进行tag(标签)设置，他们的tag都是在上面存储的map的key前面加上一个当前楼的命名_ ，这样方便我们通过蓝图节点去寻找到我们需要的Actor进行操作。代表楼的组的Actor

tag 命名样例，拿上面UE大纲的图作为范例：
1F的tag = JS_1F
Logic的tag = JS_1F_Logic
Door1的tag = JS_1F_Logic_Door1

3、写一个管理的蓝图类（BP_BuildingLayManager）, 用它来管理场景里面的所有楼的分层类。

Part6示例代码

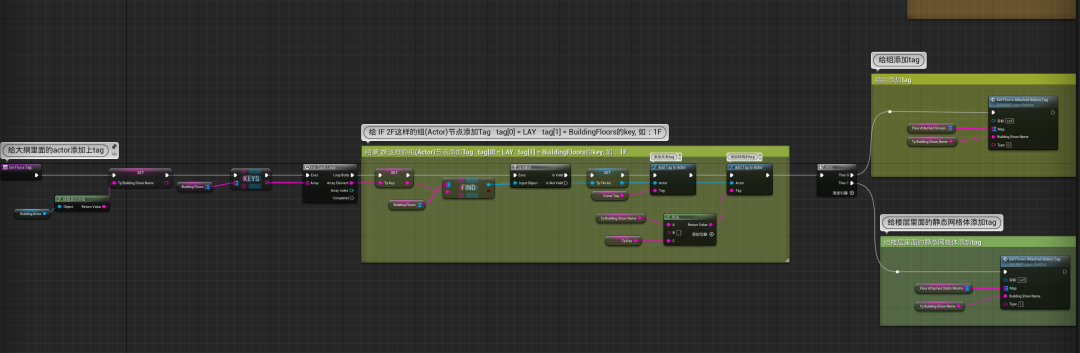

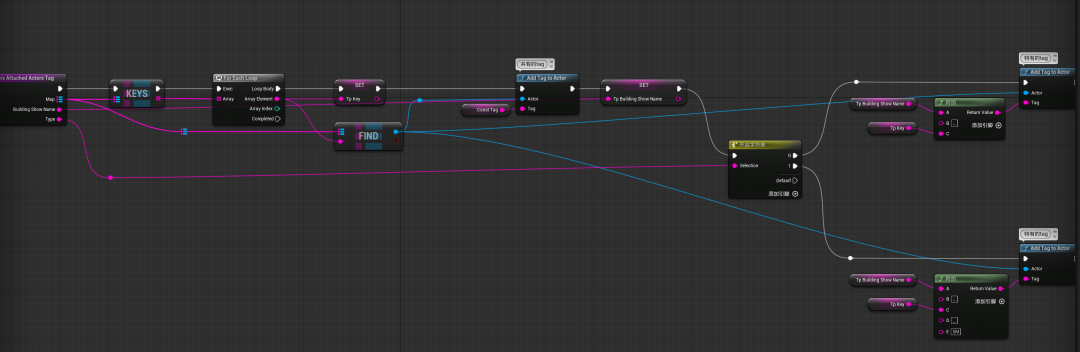

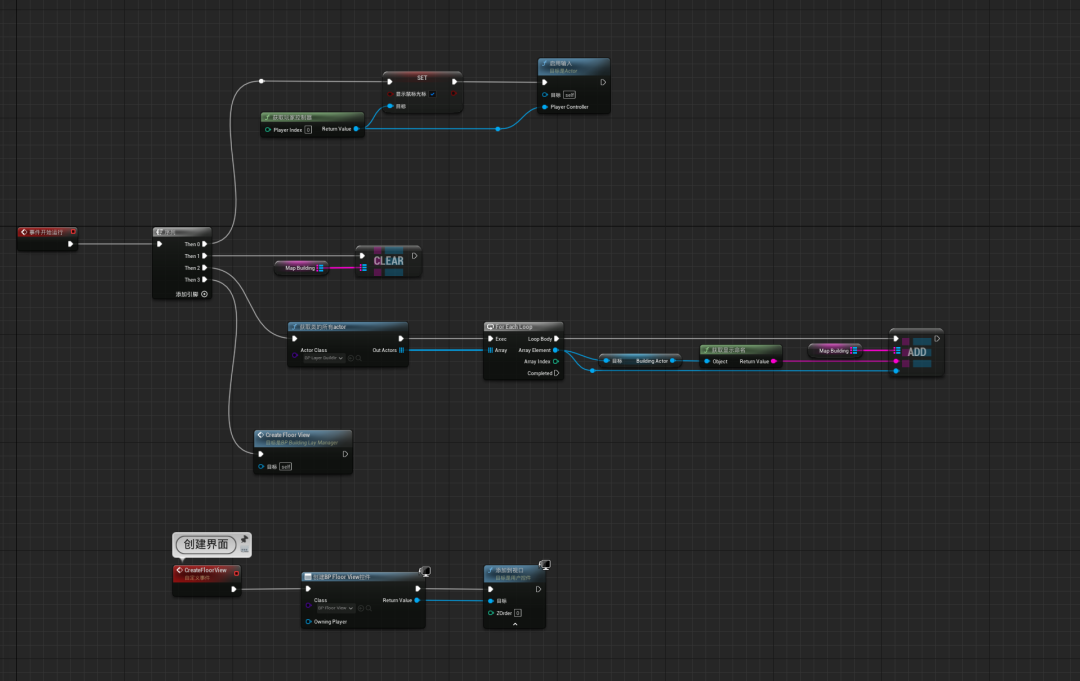

BP_LayerBuilding

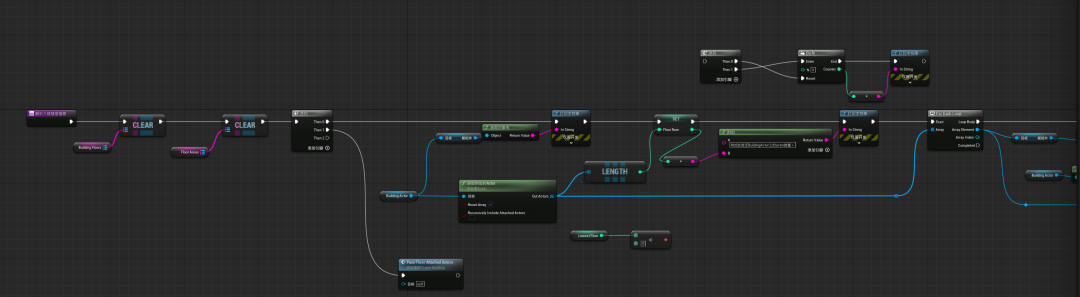

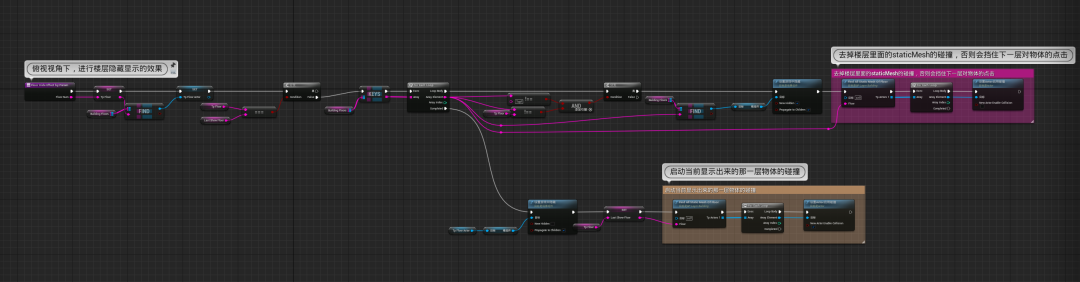

BP_BuildingLayManager

Part7使用流程

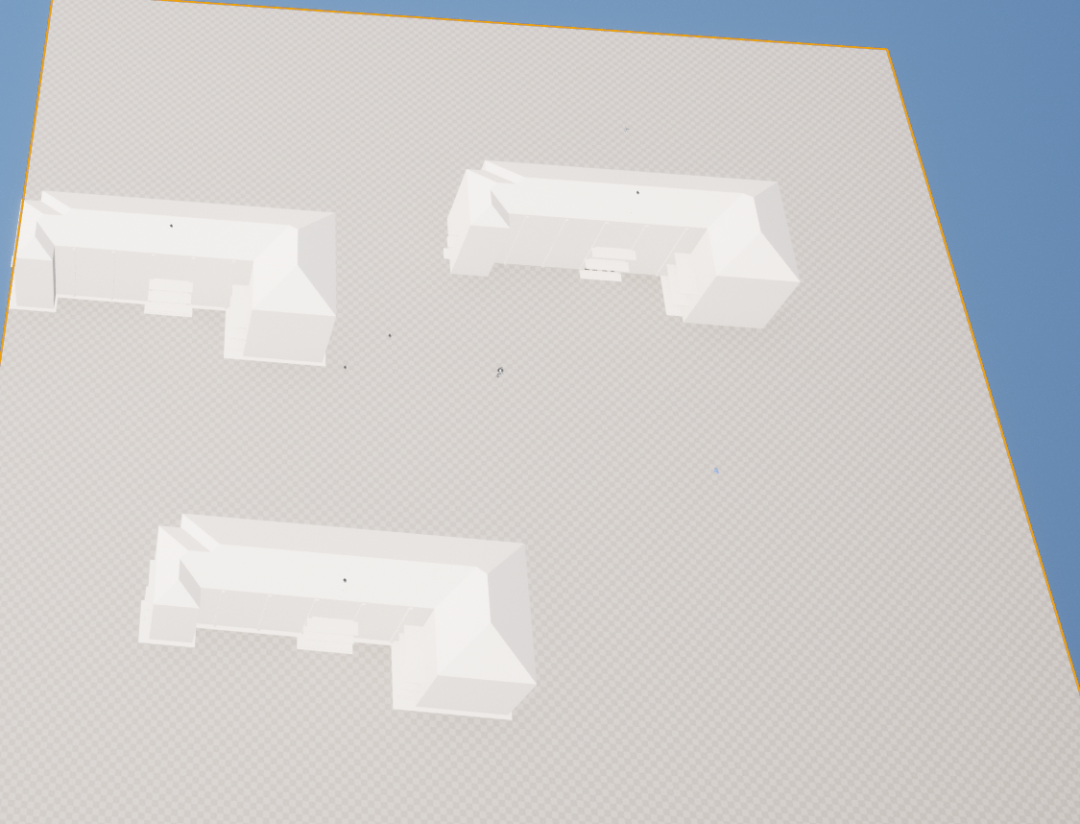

1. 在UE中导入3栋楼，3栋楼可以是一样的，如下：

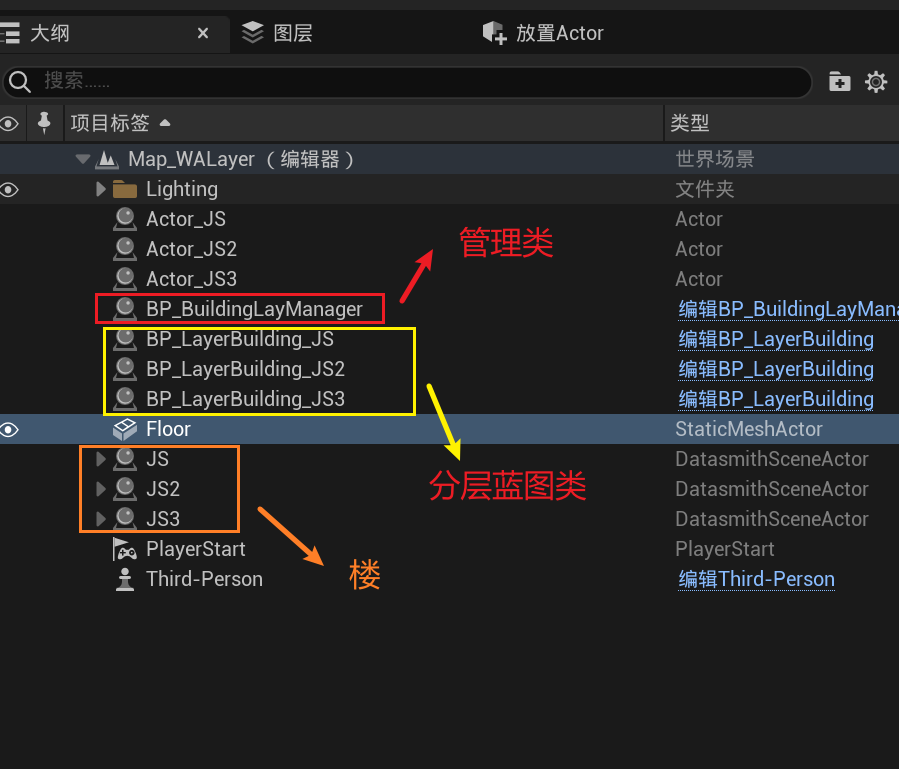

1. 在场景中分别给栋楼拖入一个  BP_LayerBuilding蓝图，再拖入一个 BP_BuildingLayManager蓝图。大纲如图：

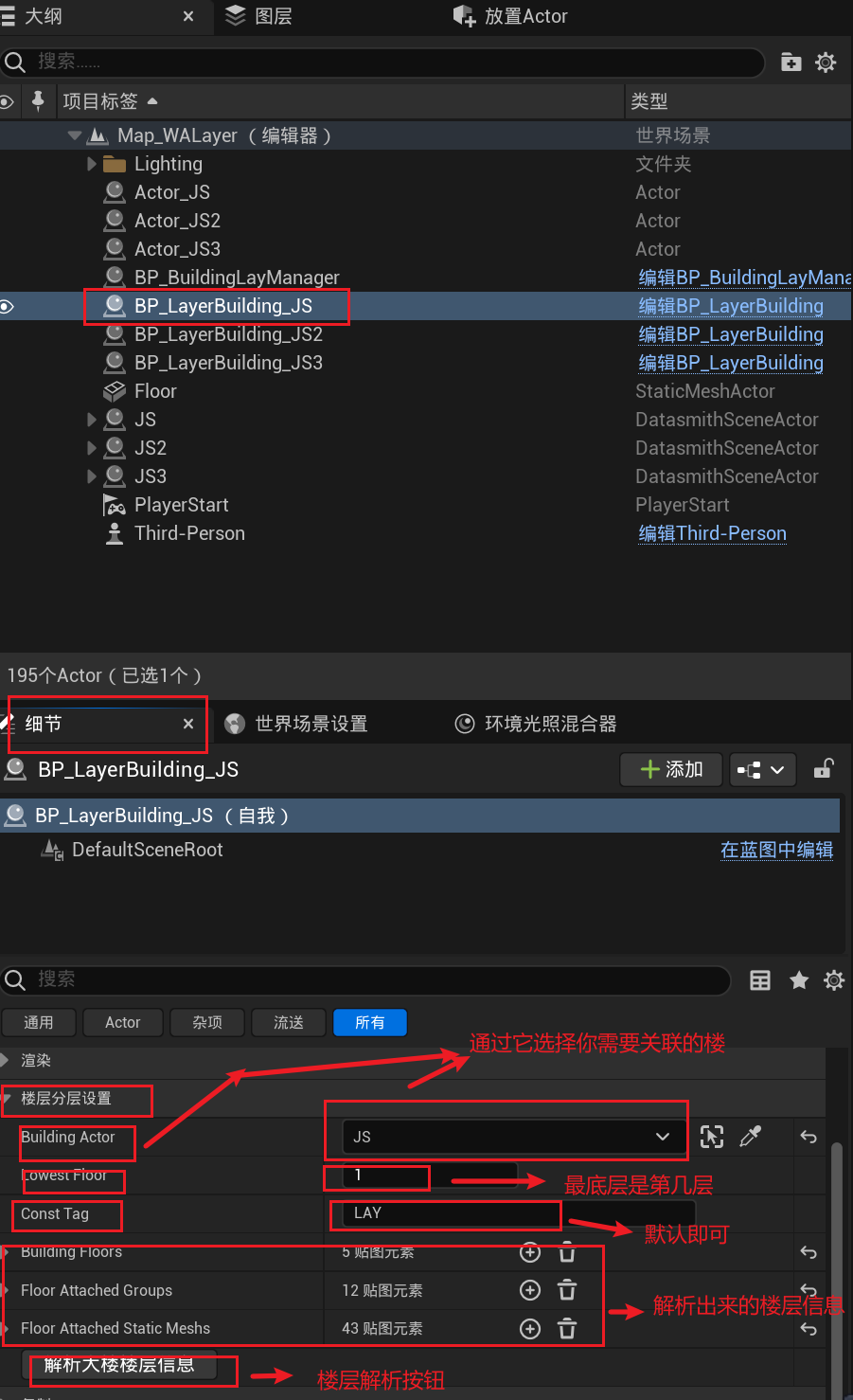

这里的分层蓝图类我自定义命名了，为了方便知道是管理的哪一栋楼 3. 然后选中大纲里面的一个 BP_LayerBuilding类，然后查看它的细节面板，会有如下界面：

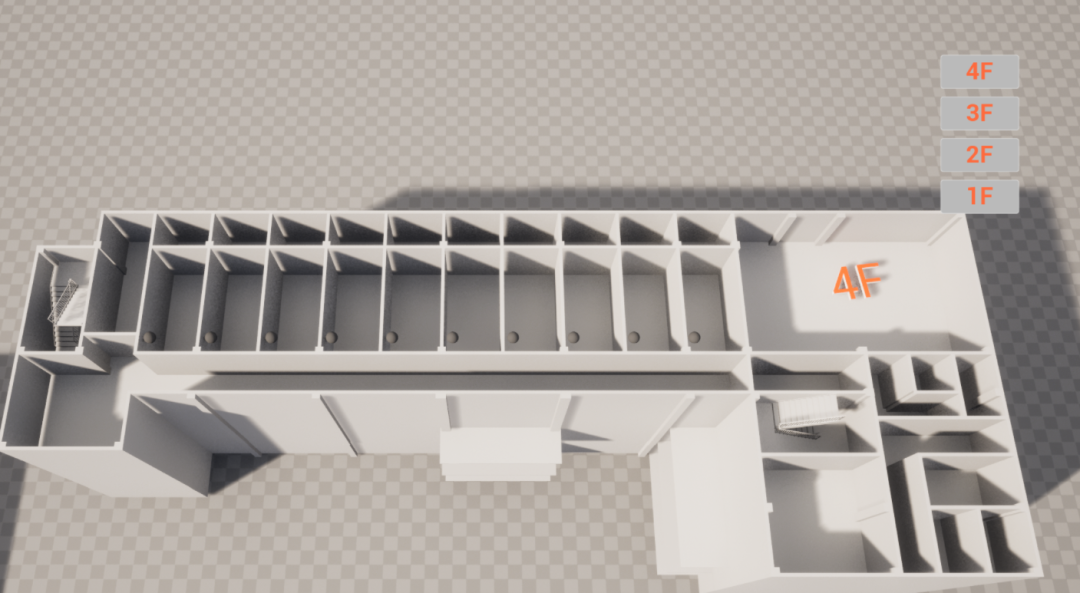

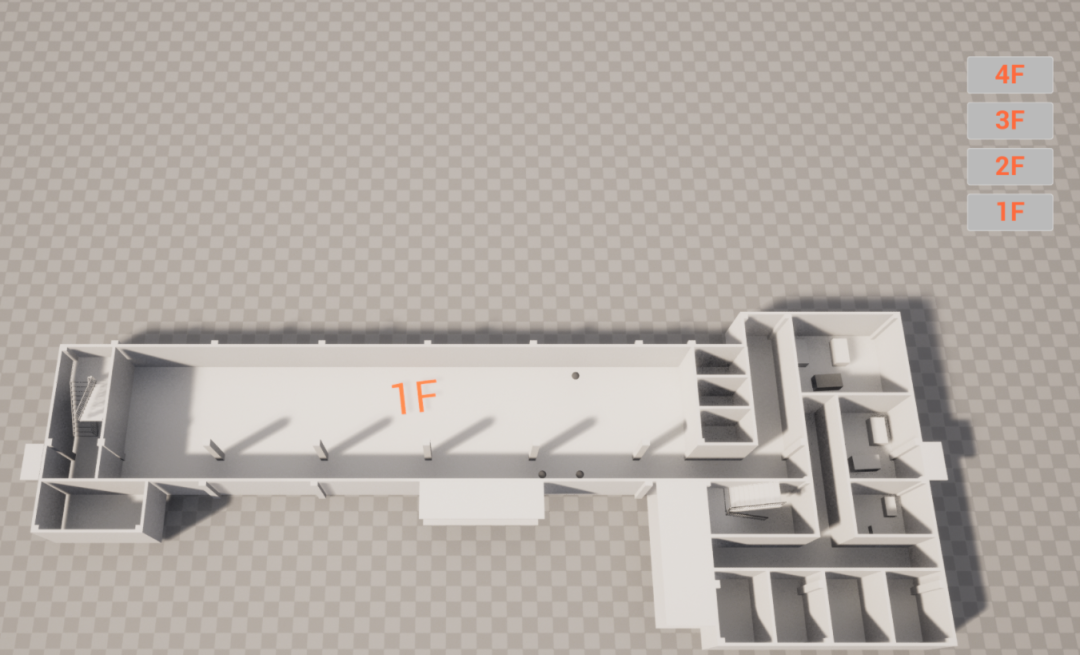

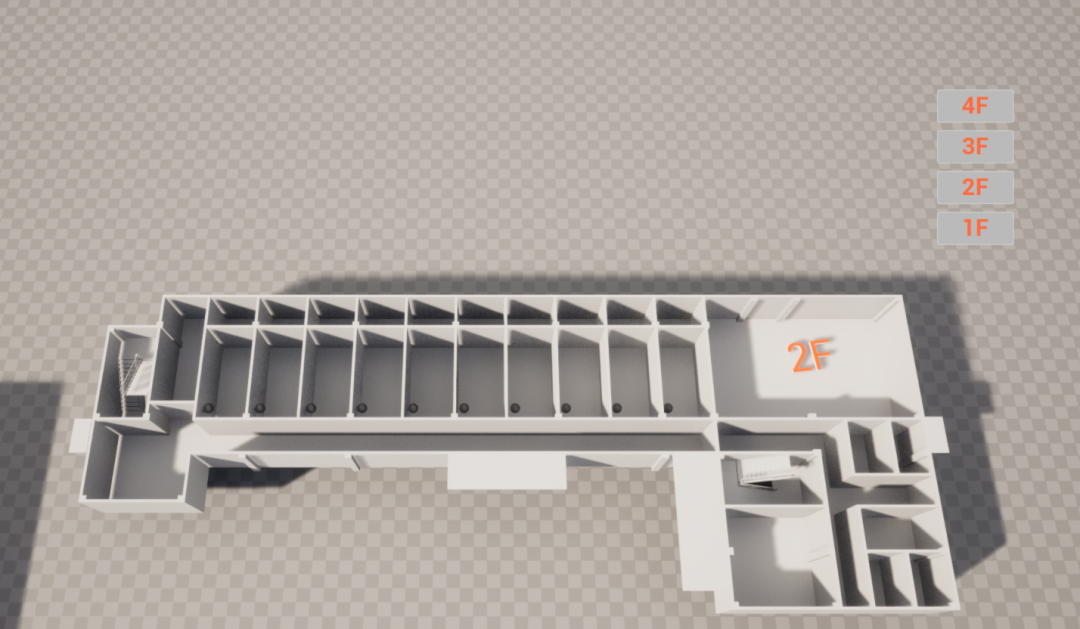

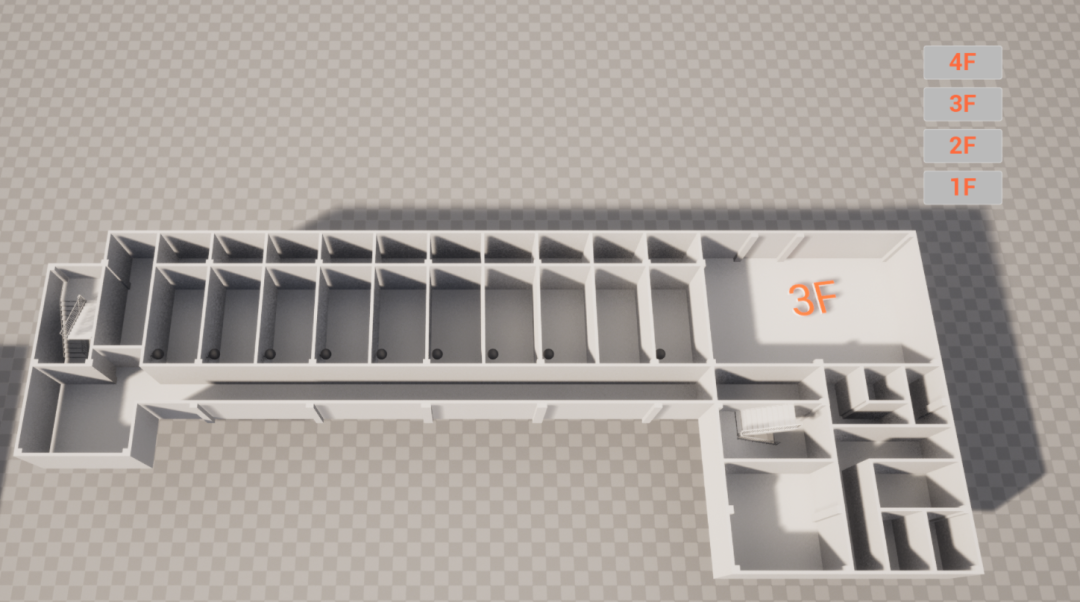

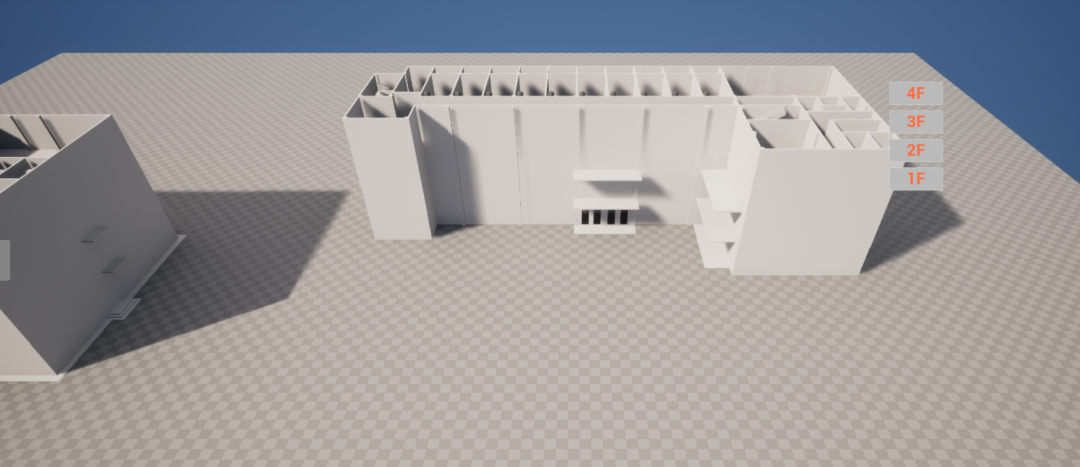

先选择Building Actor , Lowest Floor, ConstTag  如果没有特别要求可以默认，然后点击“解析大楼楼层信息”按钮，就会在 Building Floors , Floor Attached Groups 和 Floor Attached Static Meshs 这三项中看到当前楼层的楼层信息。4. 然后我们运行程序后，就可以点击选中楼，然后对它进行楼层的一些分层效果展示了。我这里的楼层分层效果比较简单，只是做了隐藏显示处理。

Part8总结

本文主要介绍了基于UE5的楼层分层技术的实现方式。
