三维重建----图像特征点检测与匹配

一、特征点检测

图像特征点介绍(基本是调用现成的库)

特征点的定义:检测子(给一副图像找到特征点的位置)+描述子(特征向量,用于特征匹配)

1.1 图像特征点应用

1)相机标定:棋盘格角点阴影格式固定,不同视角检测到点可以得到匹配结果,标定相机内参。

2)图像拼接:不同视角匹配恢复相机姿态

3)稠密重建:间接使用特征点作为种子点扩散匹配得到稠密点云

4)场景理解:词袋方法,特征点为中心生成关键词袋(关键特征)进行场景识别

1.2 图像特征点基本要求

  目前,衡量图像特征点的主要指标是重复性和差异性。

1)差异性(可检测):特征点应该呈现出区别于非特征点的明显特征,比如灰度变化明显、边缘点等。

差异性示意图

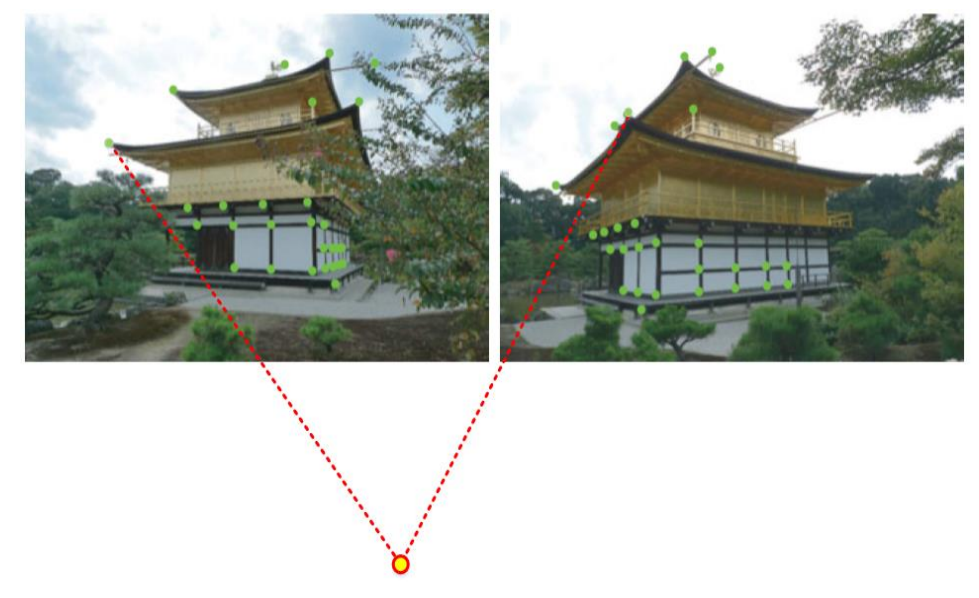

2)重复性(可匹配):对应同一三维点的特征点应该在不同视角中被重复检测到,如旋转、光度、尺度不变性。

重复性示意图

3)特征点有如下性质:

  • 局部性:特征是局部的,对遮挡和混乱场景鲁棒
  • 数量:一幅图像中可以产生足够数量的特征点,比如成百上千
  • 独特性:可以和其他图像中大多数点相区分
  • 高效:能够进行实时的检测和比较
  • 可重复性:对图像进行旋转平移等操作后,仍能被检测到

特征点检测子

2.1 Harris角点检测方法**(早期,原理简单,视频跟踪,快速检测)**

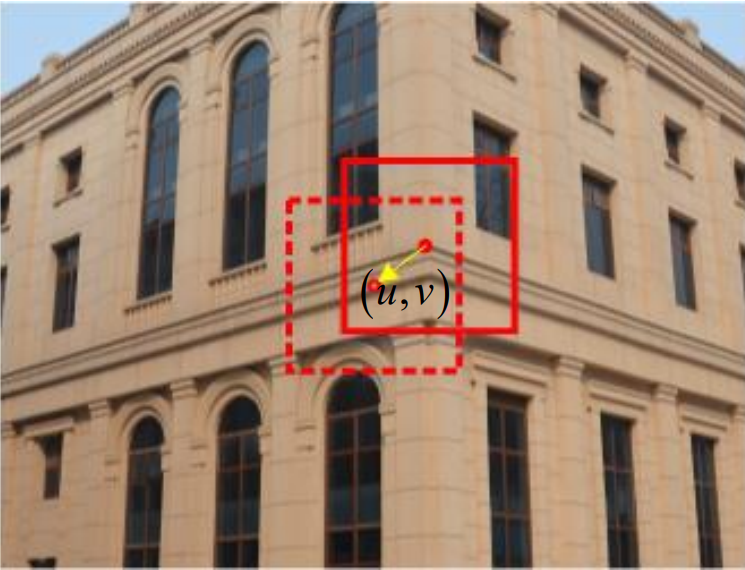

在图像上选取的窗口

动机:特征点要具有局部差异性

以每个点为中心取一个窗口,例如,5×5/7×7的像素,描述特征点周围环境

此点具有差异性->窗口往任意方向移动,则周围环境变化较大->具有局部差异性

用数学语言来描述:

  • 加和符号:表示窗口内每个像素
  • w:表示权重,权值1或者以点为中心的高斯权重(离点越近权重越大)
  • I:表示像素,彩色图像(RGB)/灰度图像(灰度)
  • u,v:窗口移动的方向
  • H:harris矩阵,由两个方向上的梯度构建而成
  • 图像梯度:

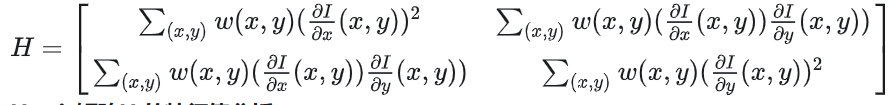

Harris矩阵:

  • Harris矩阵H 的特征值分解及分析
  • 两个特征值反映相互垂直方向上的变化情况,分别代表变化最快和最慢的方向,特征值大变化快,特征值小变化慢
  • SVD分解结果如下:

  • λ1 ≈ λ2 ≈ 0, 两个方向上变化都很小,兴趣点位于光滑区域(例如白墙场景)
  • λ1 > 0 , λ2 ≈ 0 ,一个方向变化快,一个方向变化慢,兴趣点位于边缘区域(图像的边缘位置)
  • λ1 , λ2 > 0 , 两个方向变化都很快,兴趣点位于角点区域(容易判断)(说明显著于区别周围的环境,正是我们想要的点)

即特征点检测工作就转换成了计算特征值大小的计算。

Harris角点准则代替矩阵分解:

  • 反映特征值情况,trace为迹(矩阵分析知识点)
  • k的值越小,检测子越敏感(K值越小,检测到的特征点就会越多)
  • 只有当λ1和λ2同时取得最大值时,C才能取得较大值
  • 避免了特征值分解,提高检测计算效率
  • 非极大值抑制(Non-maximal Suppression) 选取局部响应最大值,避免重复的检测

  检测流程:一般先做滤波平滑,再求梯度,其目的是避免存在一些变化比较剧烈的一些值。

检测结果示例:

2.2 基于LoG的多尺度特征检测子

动机:Harris角点检测不具有尺度不变性(窗口尺寸选择困难),让特征点具有尺度不变性

  • 解决方法:尺度归一化LoG算子,处理尺度的变化
  • LoG算子:Lindeberg(1993)提出Laplacian of Gaussian (LoG)函数的极值点对应着特征点
  • 尺度空间:

  一副图像使用不同大小滤波核滤波(例如:高斯滤波核),越大的滤波核越模糊,分辨率越小,不同滤波核滤波后的空间为尺度空间=3维空间(图像+尺度),模拟人类视觉,较远物体模糊,一系列滤波核构成的不同分辨率图像为尺度空间->LoG能够处理不同尺度的图像。(可以假设把图像叠起来,即构成一个3D空间)

LoG算子形式:高斯滤波性质:卷积->求拉普拉斯算子==求拉普拉斯算子->卷积 其中LoG算子如下:

由于不具备尺度可比性,因此需要做尺度归一化,实现统一比较。

尺度归一化LoG(使得具有可比性=汇率):

其中尺度归一化LoG算子如下:

  • 不同尺度下的LoG响应值不具有可比性

  • 构建尺度空间,同时在位置空间和 尺度空间寻找归一化LoG极值(极大 /极小)点作为特征点

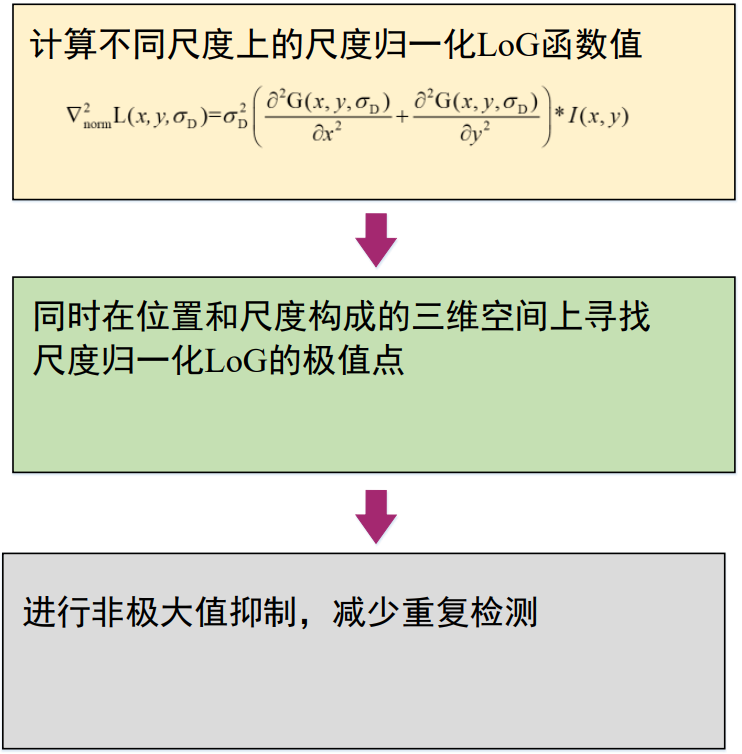

检测流程如下:

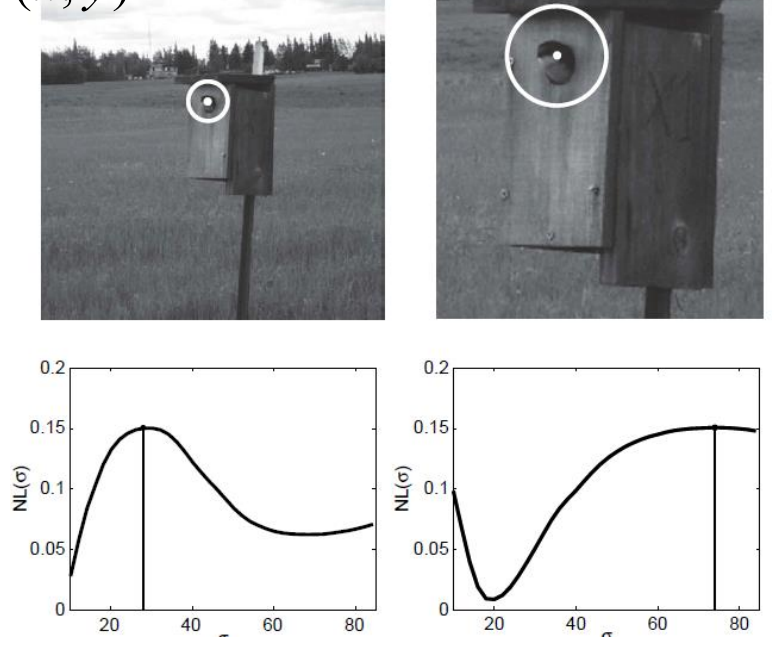

检测结果:效果好,但计算量较大。

2.3 基于DoG的特征检测子(SIFT)

实质就是对归一化的LoG做的近似。引入高斯空间的概念:

高斯差分DoG:相邻的空间做差,极点处对应特征点。

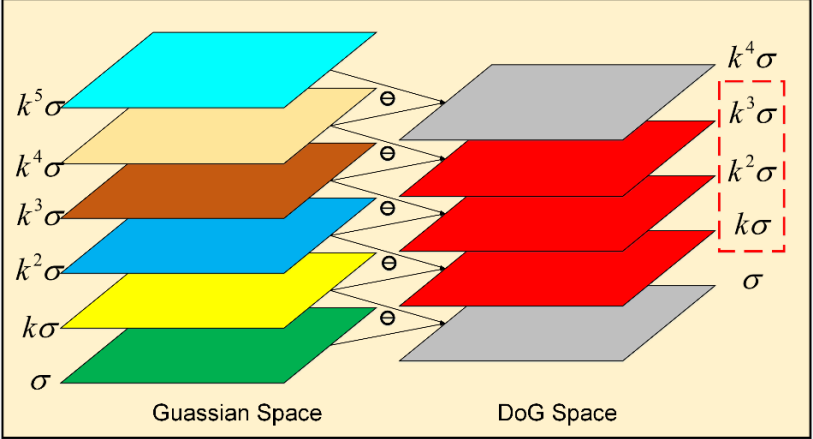

尺度空间的搭建(核心原理):

高斯空间:

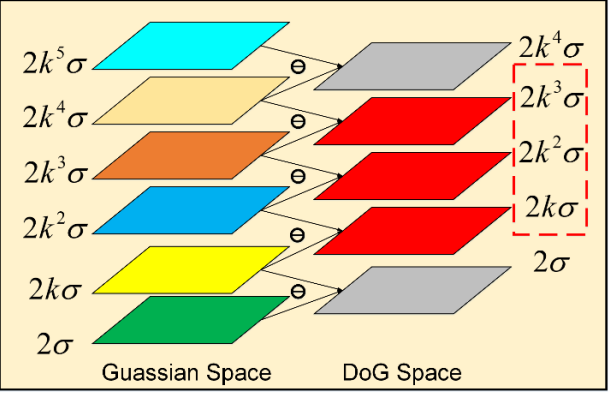

高斯差分:(DoG)

有效差分:(尺度空间有上下两个邻域才可以,边界无效)

参数设置:

  • 阶数: O=3 (octave=阶,每阶图像尺寸减少一半,阶数高->运算量大->尺度变化大)
  • 每阶有效差分数:S=3(每个阶内划分数)
  • 每阶层数:N=S+3(有效高斯差分图像)
  • 为基本尺度,一般设置为1.6。

空间三维图如下所示:

一阶

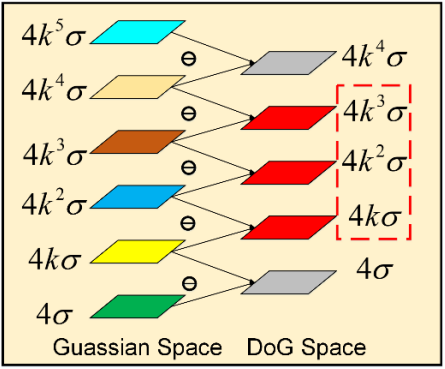

二阶

三阶

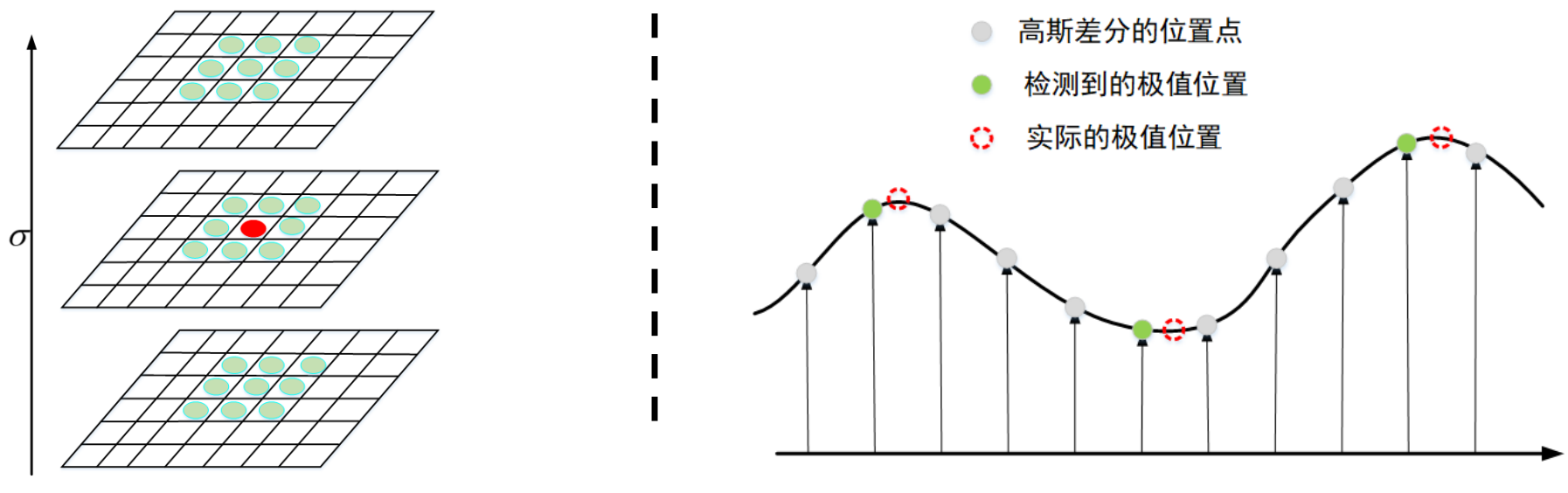

  • 特征点位置的确定:
  • 1)尺度空间和图像空间上:3*3窗口,26个邻域,找极值点比其他都要大DoG,LoG找极大值或极小值
  • 2)横轴向代表离散位置,纵轴代表DoG响应值,在极值点邻域内求二阶函数的极值=准确像素位置

在位置和尺度空间组成的三维空间中寻找极值点(离散空间的)。

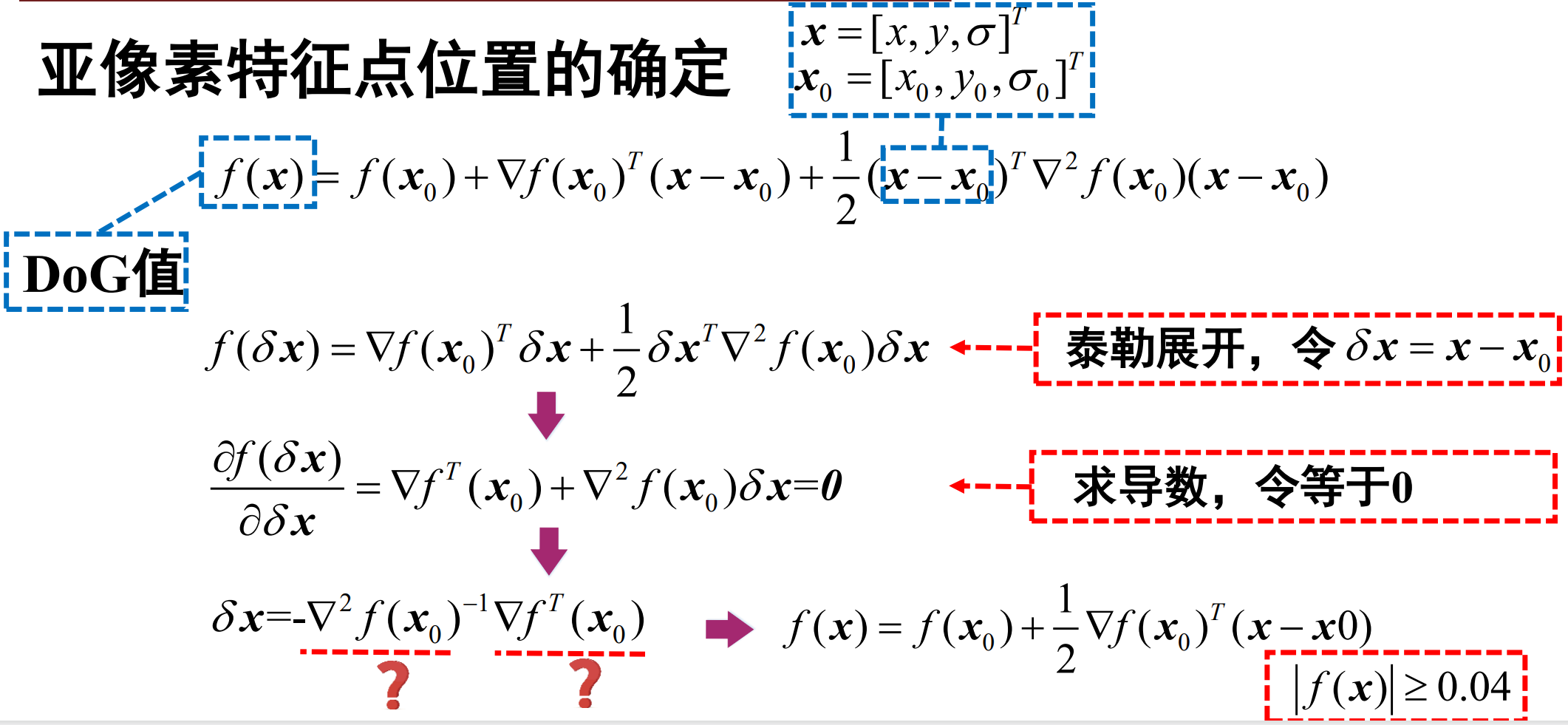

如何获得亚像素的极值点?

计算方法如下:

x:代表,为三维,坐标空间+尺度空间。

f(x):代表为DoG值。

x0: 检测到离散坐标下的极大值点(求极致点就是求导)。

在x0附近近似一个二阶函数,求二阶函数极值得到更准确的亚像素极值位置。
极值点有可能是边缘点,->除去边缘点:DoG在边缘处值较大,需要避免检测到边缘点

计算主方向:通过统计梯度直方图的方法确定主方向,使算法具有旋转不变性(相机或者图像发生旋转,依然可以检测到)

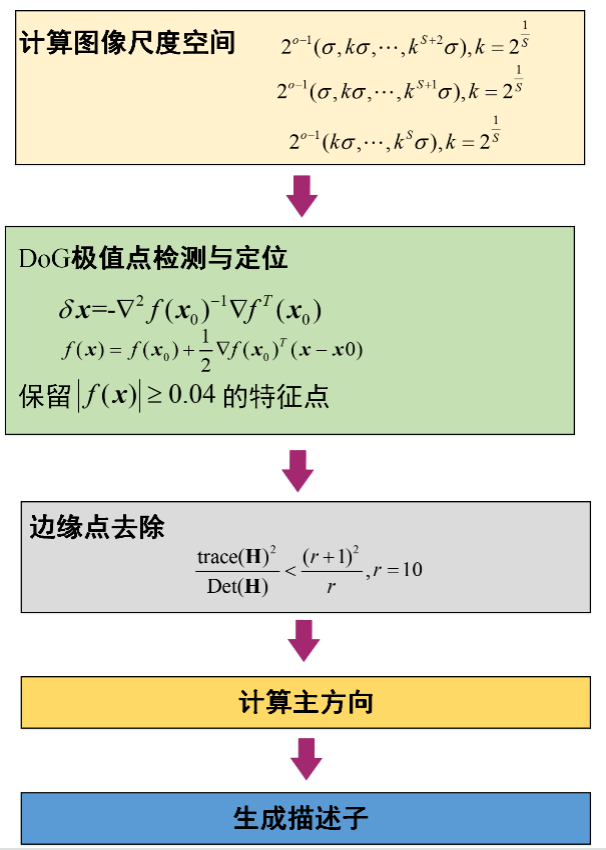

SIFT检测流程:旋转不变性、尺度不变性、亮度 变化不变性,对视角变化、仿射变换有一定程度的稳定性。

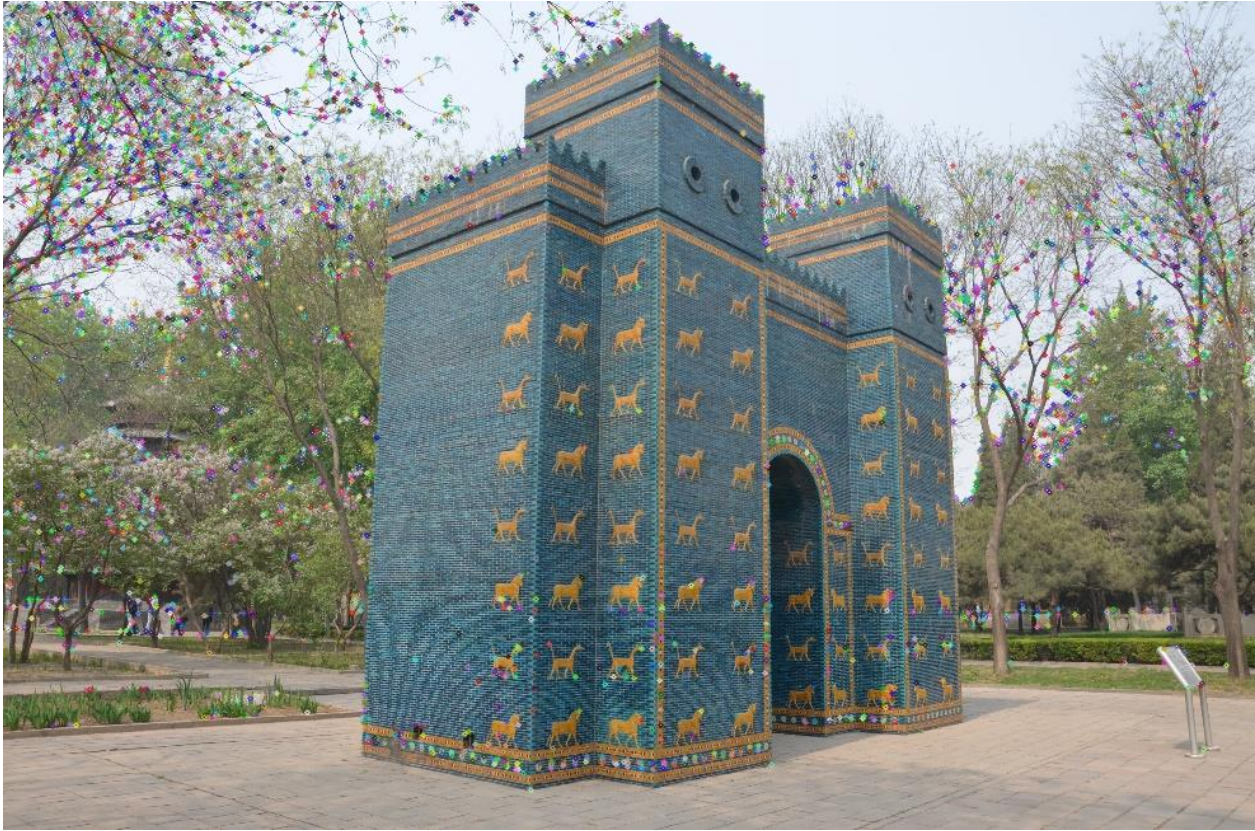

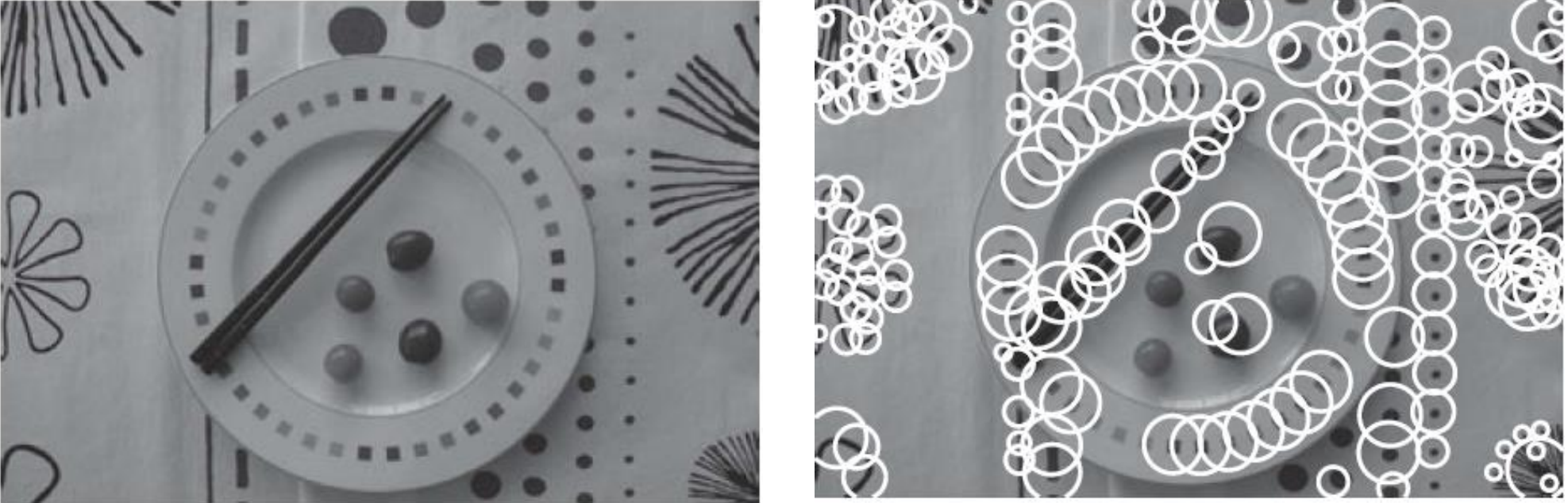

SIFT检测结果:

特征描述子(身份,匹配)

特征描述子的性质:

  • 每个特征点独特的身份认证
  • 同一空间点在不同视角的特征点具有高度相似的描述子(光度不变性)
  • 不同特征点的描述子差异性尽量大
  • 通常描述子是一个具有固定长度的向量(每一个点的特征)

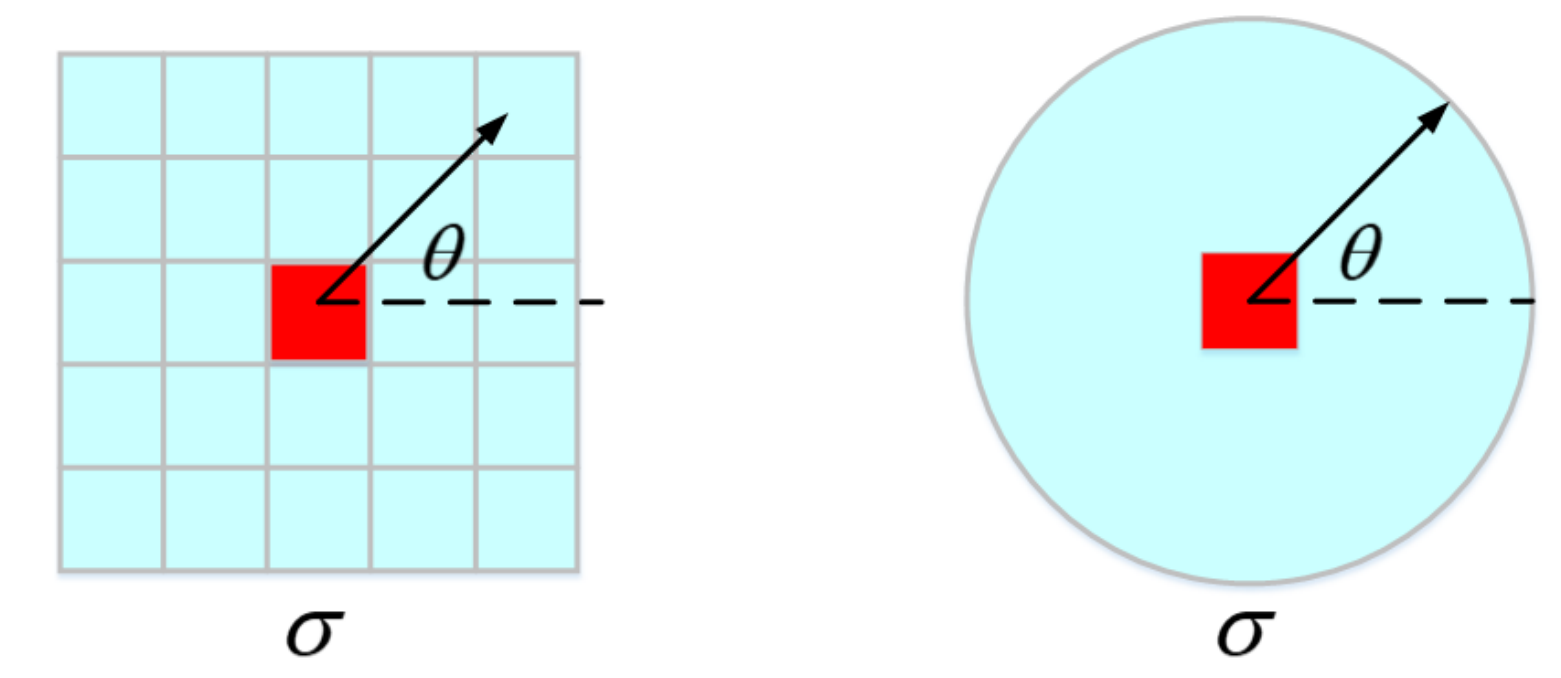

特征支持区域:

  • 主方向:进行旋转并重新插值
  • 特征尺度:影响支持区域的大小

3.1 基于直方图的描述子

用于微小运动的描述子(相邻两帧视频)

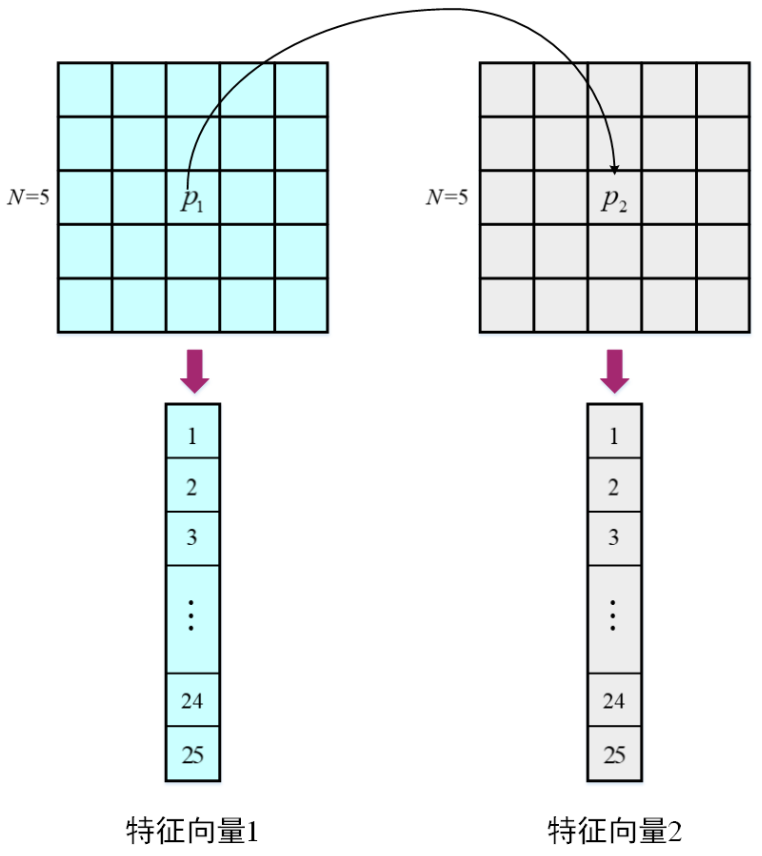

  • 定义:以特征点为中心的矩形区域内所有像素的灰度值作为描述子

特性:适用于微小变化的图像对 图像存在明显的旋转、尺度、光照和透视变换时不稳定

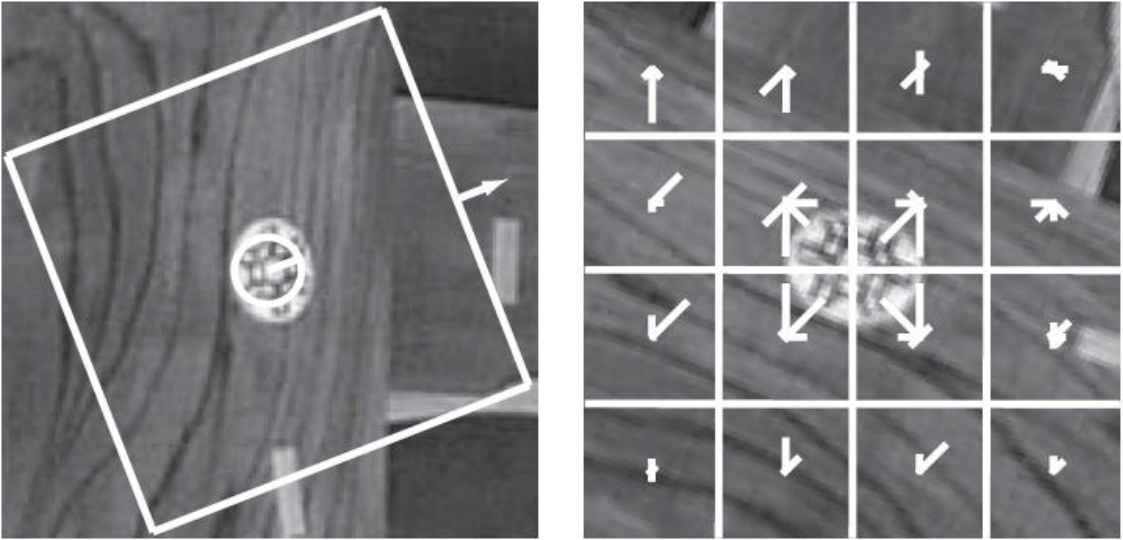

Sift描述子——旋转主方向(具有旋转不变性)

  • 定义:根据主方向对支持区域进行旋转,并通过双线性插值重构。 (对支持区域内一定范围内的图像像素做梯度计算,即求导,确定该范围内图像的梯度方向,统计最多的方向为我们的主方向。)

  • 特性:图像归一化处理,去除光照变化。(光照不变性)

旋转主方向

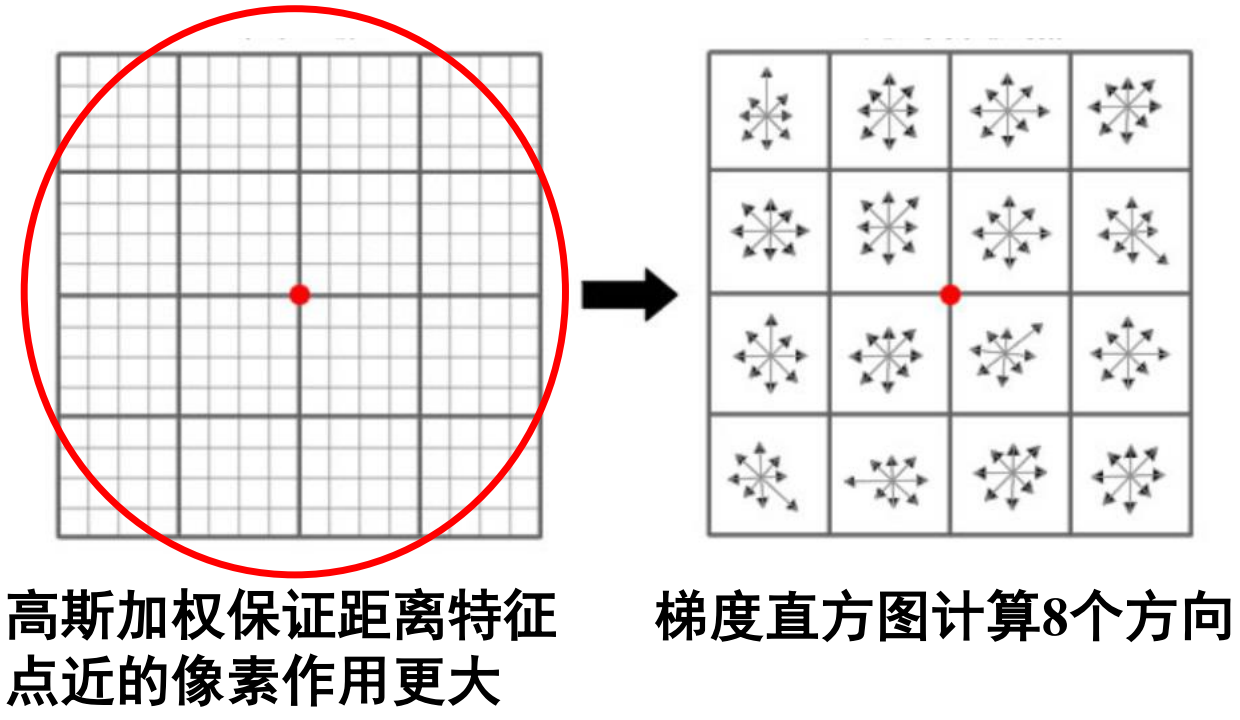

Sift描述子——统计局部梯度信息:

  • 1)将区域划分成4x4的block ;
  • 2)每个block内统计梯度方向 的直方图(高斯加权梯度作为系数)

Sift描述子——生成描述子:

Sift描述子——归一化处理:

  • 处理方式
  • 1)门限处理-直方图每个方向的梯度幅值不超过0.2
  • 2)描述子长度归一化
  • 特性:归一化处理提升了特征点光度变化的不变性
  • SIFT描述子变种:PCA-SIFT/SURF

特征匹配

定义:计算两幅图像中特征描述子的匹配关系(特征点个数是不同的)

4.1 距离度量

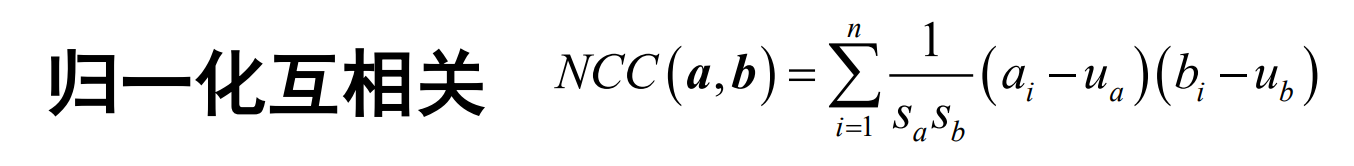

归一化互相关,1 ->非常匹配,0->不匹配,用的最多的是欧式距离和归一化互相关(匹配)

4.2 匹配策略

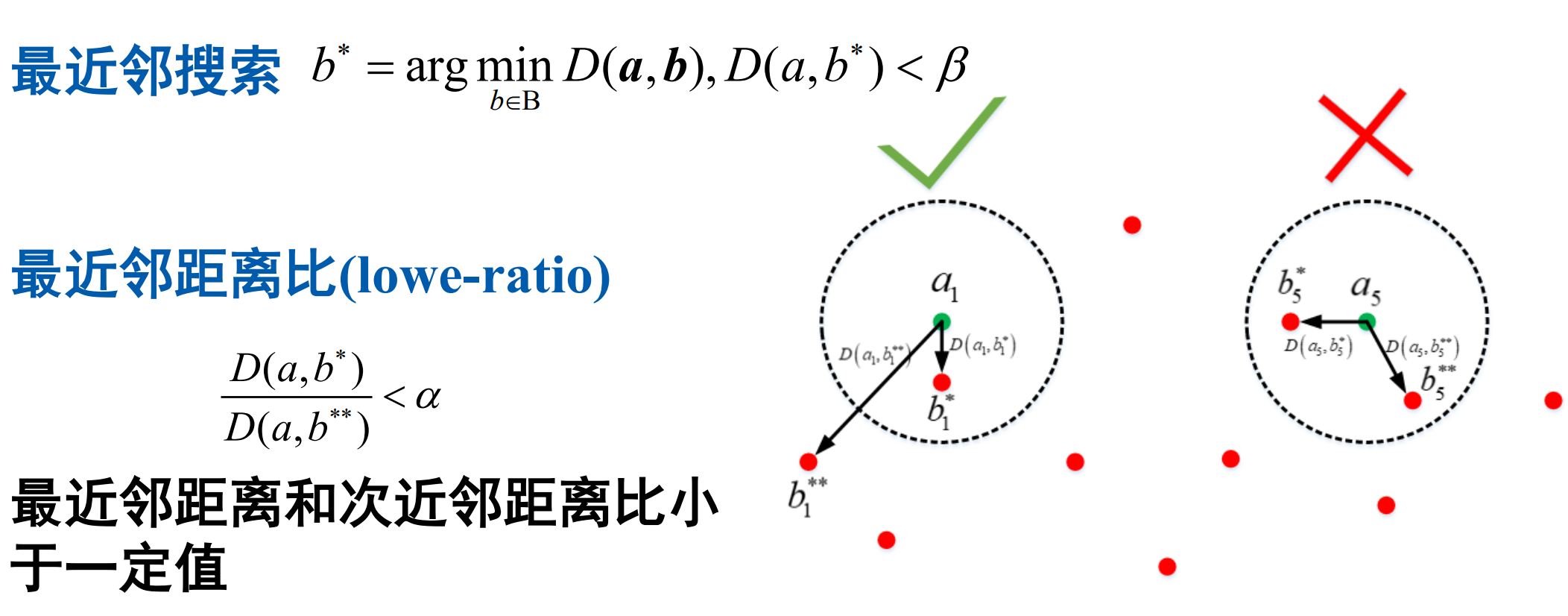

最近邻:加了距离约束,防止孤立点,判断匹配是否可靠。

4.3 特征匹配验证

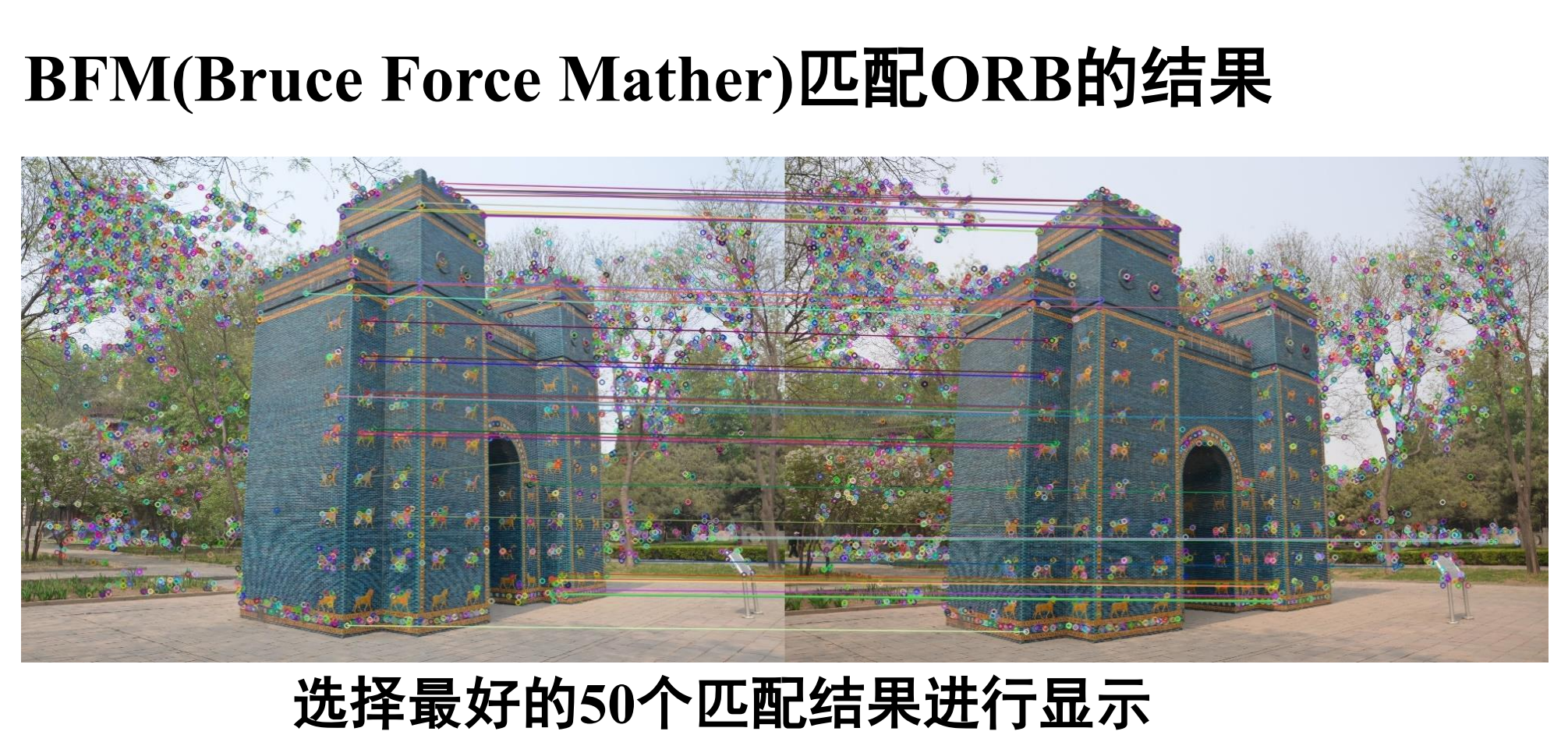

OpenCV里有现成的库ORB

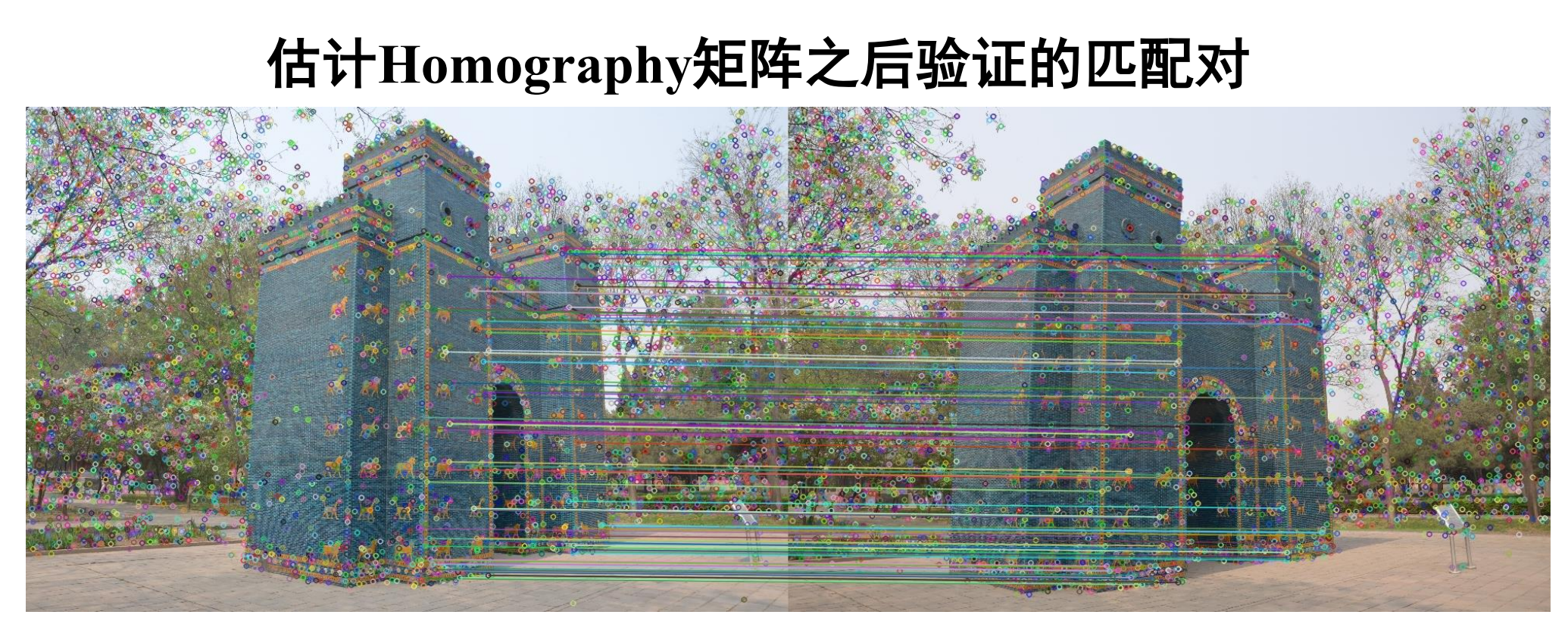

单应性矩阵筛选更加可靠稳定

在同一平面上,效果所以更优

思考

深蓝学院课程-基于图像的三维重建视频学习笔记
