Power intent用于描述芯片工作的『电特性』，包括工作电压、电压的开关、低功耗cell插入的策略、芯片的power state等。低功耗芯片的设计需求催生了power intent，从2007年到2018年，Power intent的发展可分为两个阶段：CPF/UPF各自为政到IEEE1801一统江湖，这其中涉及到三个组织：

Accellera, Si2, IEEE。

在这里插入图片描述

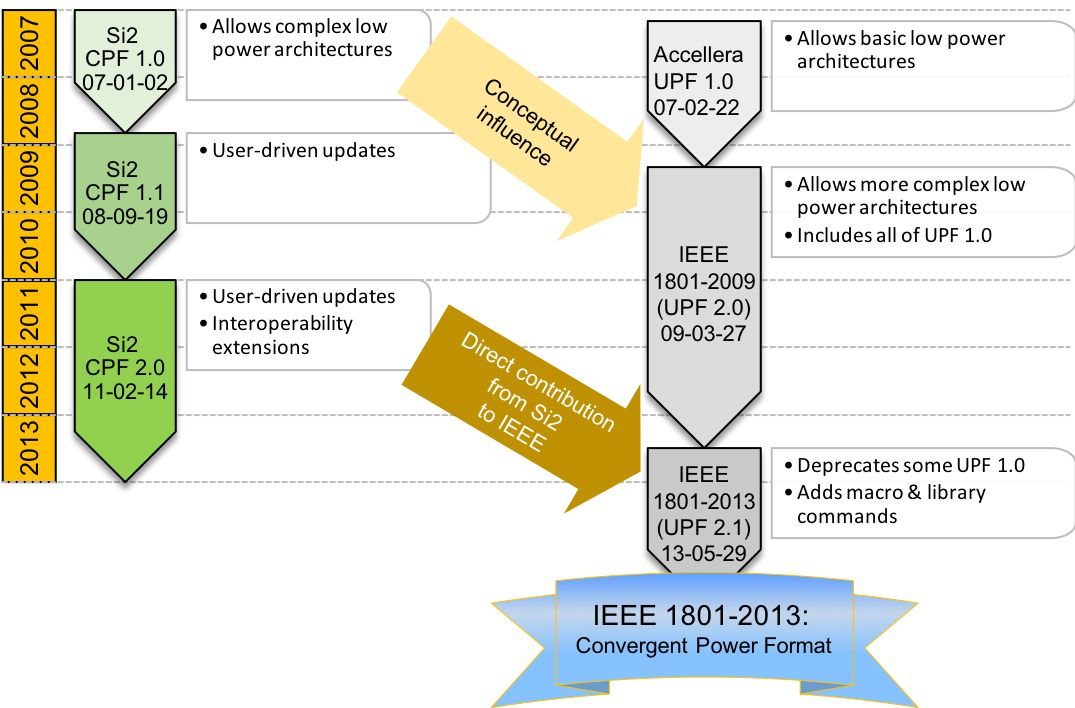

2007年，Silicon Integration Initiative (Si2)组织发布了CPF1.0(Common Power Format)。
2008年CPF1.1发布。
2011年发布CPF2.0。
2007年，Accellera组织发布UPF1.0(Unified Power Format)。
2009年IEEE发布第一版1801，俗称UPF 2.0,
IEEE1801-2009是个半成品，有很多重复和歧义，为了向下兼容，收录了UPF1.0的内容并简单粗暴地吸纳了CPF的概念。
2013年UPF2.1发布，更严谨的叫法是IEEE1801-2013，它在IEEE1801-2009的基础上，融合了更多CPF2.0的概念，并删掉了重复跟歧义，长成了一个成熟的行业标准，自此C跟S的EDA工具也都以此为标准逐步完善。
2015年IEEE1801-2015发布，也就是UPF3.0，增强了power
state和bottom-up的建模能力，增加了package和system level的建模。

在这里插入图片描述

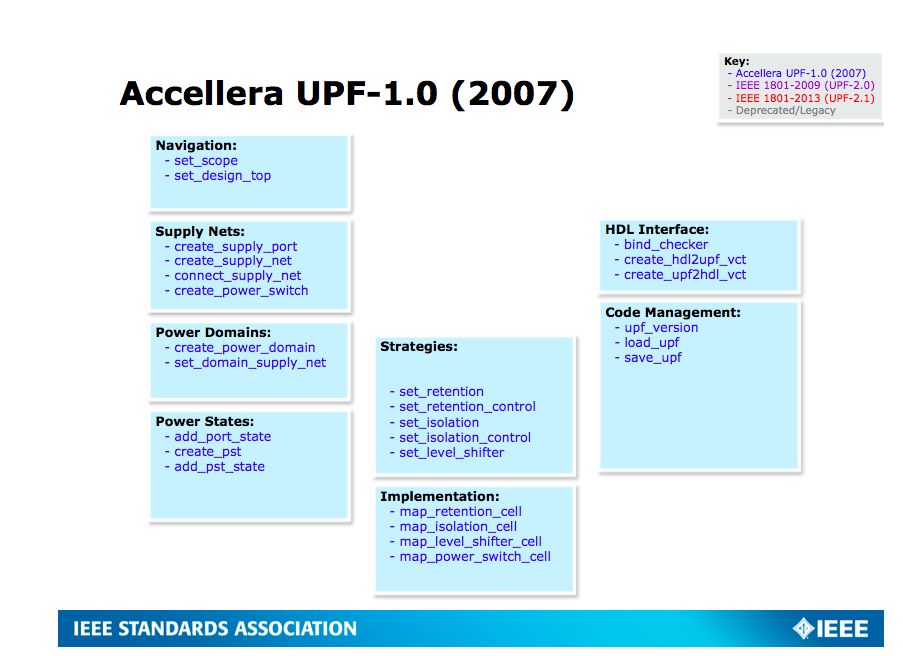

UPF1.0有32个命令。

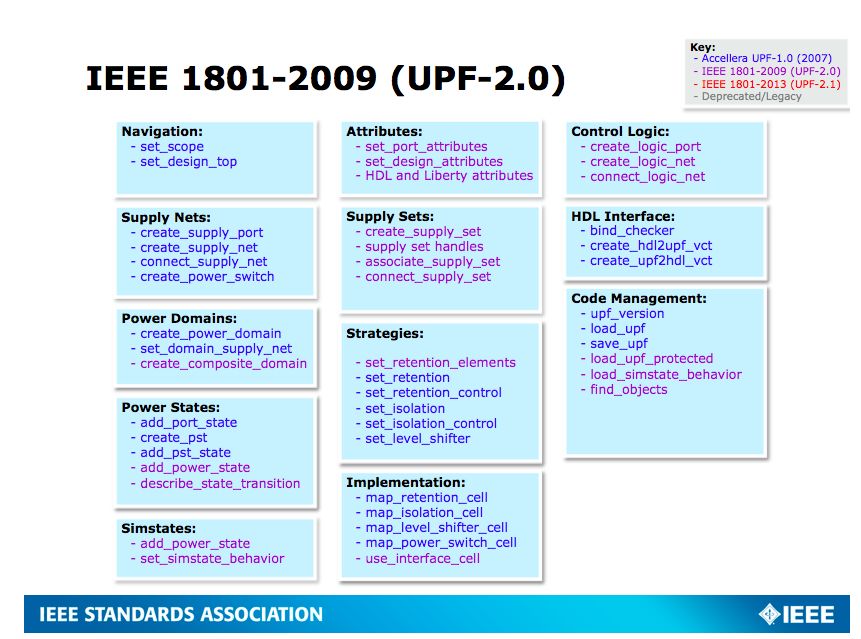

IEEE1801-2009增加了57个新命令，共有88个命令，其中49个是power intent命令，39个是Query命令。

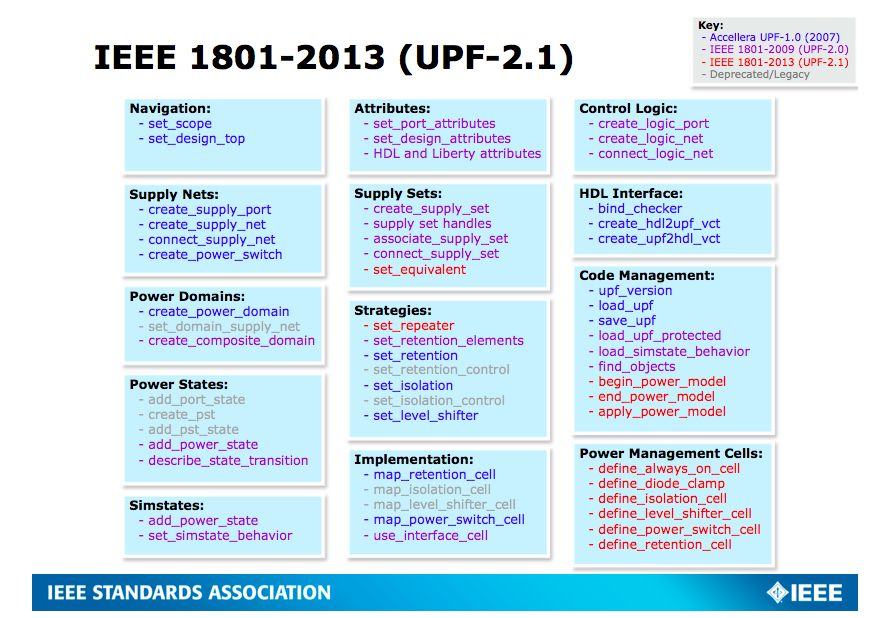

IEEE1801-2013增加了11个新命令，共有86个命令，其中46个是power intent命令，6个是Power
management命令，34个是Query命令。
IEEE1801-2015增加了11个新命令，共有62个命令，其中51个是power intent命令，6个是Power
management命令，5个是Query命令。
