五金冲压模具全流程

一：产品导入

1 精密模具冲压惯例产品导入流程

1.1产品图→加工图→排样图→结构图→组立图→模具图纸

1.2 连续模具排样图及结构图须审理

1.3 单冲模具排样图及结构图须审理

1.4 模具图纸须审理签字收效，图纸规范清楚

2 样品控制流程

现场提供样品→自检→品管部检测→检测陈说→检测陈说承认→工程部→客户

二：模具设计过程

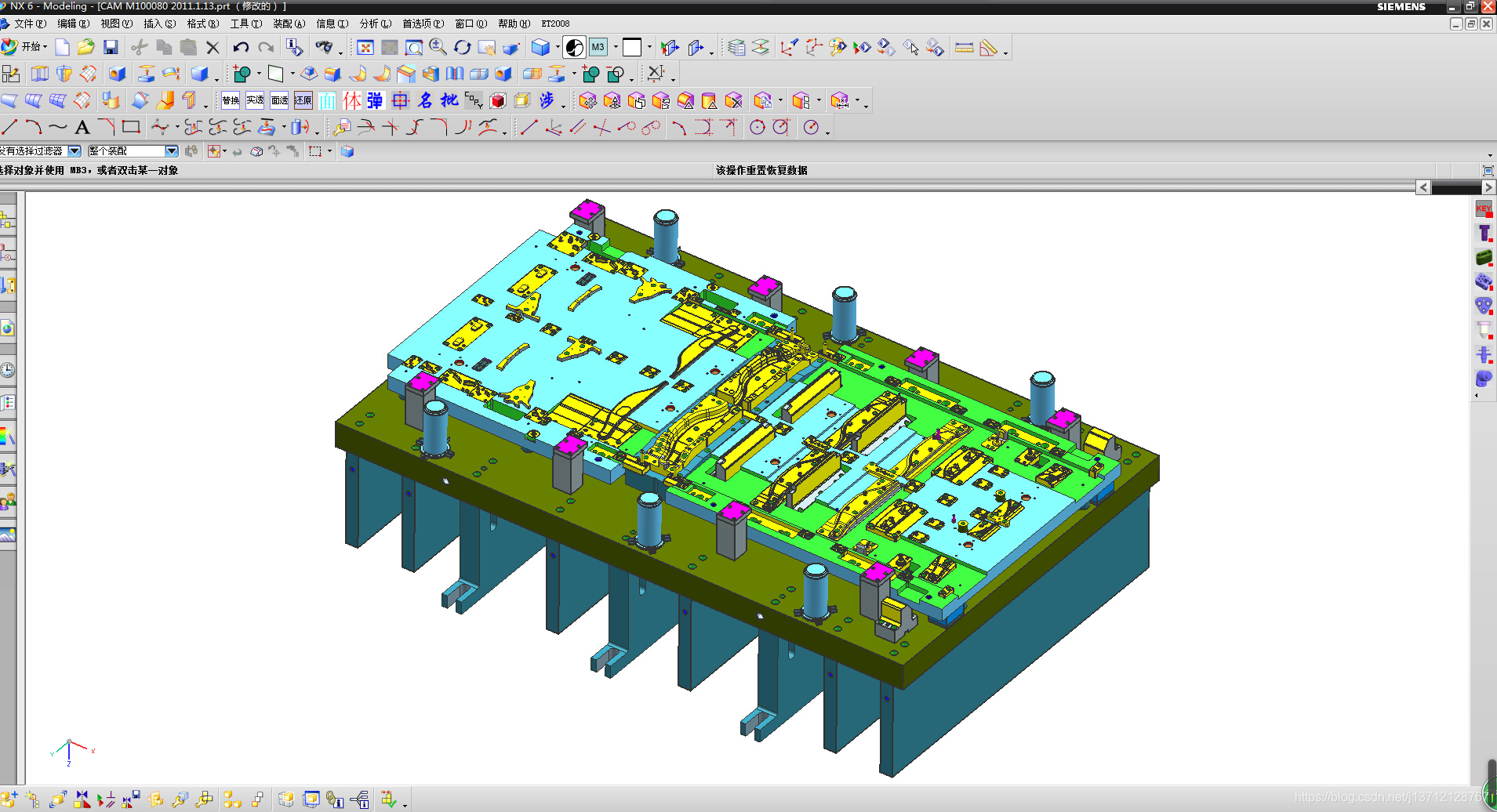

1.模具的设计过程

（1） 模具设计流程图：

（2） 此为模具规划基本流程，一般情况下，都应遵从该流程的过程来规划及施行规划作业。关于某些特别产品的规划，在此流程基础上，能够依实际情况适当改变。

2. 产品图、打开图、加工（工序）图、料带图的制作标准

（1） 产品图 开模用的产品图或产品（样品）由客户及文控中心供给。因产品图均来自于各个客户，标准纷歧，且有图面不明晰，标示不完善，尺度或检测基准紊乱，或许人为忽略形成的过错。故应以原图纸为根底，在忠于原设计的前提下，自行制作本厂自用的产品图。关于客户图纸中的工艺问题，及时与客户的工程师交流，难以达到的工艺或结构要求，可与对方工程师洽谈，经过下降工艺要求、更改产品结构或许添加工艺辅佐手法的方法来解决。对客户原图纸不得更改，原样保存。客户供给的样品，用各种手法精确测绘出样品尺度，作成产品图。客
