🔥 内容介绍

雷达通信，作为一种利用无线电波探测和定位目标的先进技术，在军事、民用等领域发挥着至关重要的作用。其基本原理是通过发射无线电波并接收目标反射的回波信号，从中提取目标的位置、速度、形状等信息。而回波数据处理，作为雷达通信链路中的核心环节，直接决定了雷达系统的探测性能和应用价值。本文将深入探讨雷达通信中回波数据处理的关键技术、面临的挑战以及未来的发展趋势。

回波数据处理的任务是将混杂在噪声、杂波和干扰中的微弱目标回波信号提取出来，并将其转化为可理解的目标信息。这一过程涉及多个关键步骤，每个步骤都面临着独特的挑战。

1. 信号预处理：为后续处理奠定基础

信号预处理是回波数据处理的第一步，其目的是改善回波信号的质量，为后续处理奠定坚实的基础。这一阶段主要包括以下几个方面：

模数转换(ADC)：
雷达接收到的回波信号是模拟信号，需要通过模数转换将其转化为数字信号，以便进行后续的数字信号处理。ADC的采样率和量化位数直接影响着信号的保真度和动态范围。在高动态范围应用中，需要采用具有高分辨率和高线性度的ADC。

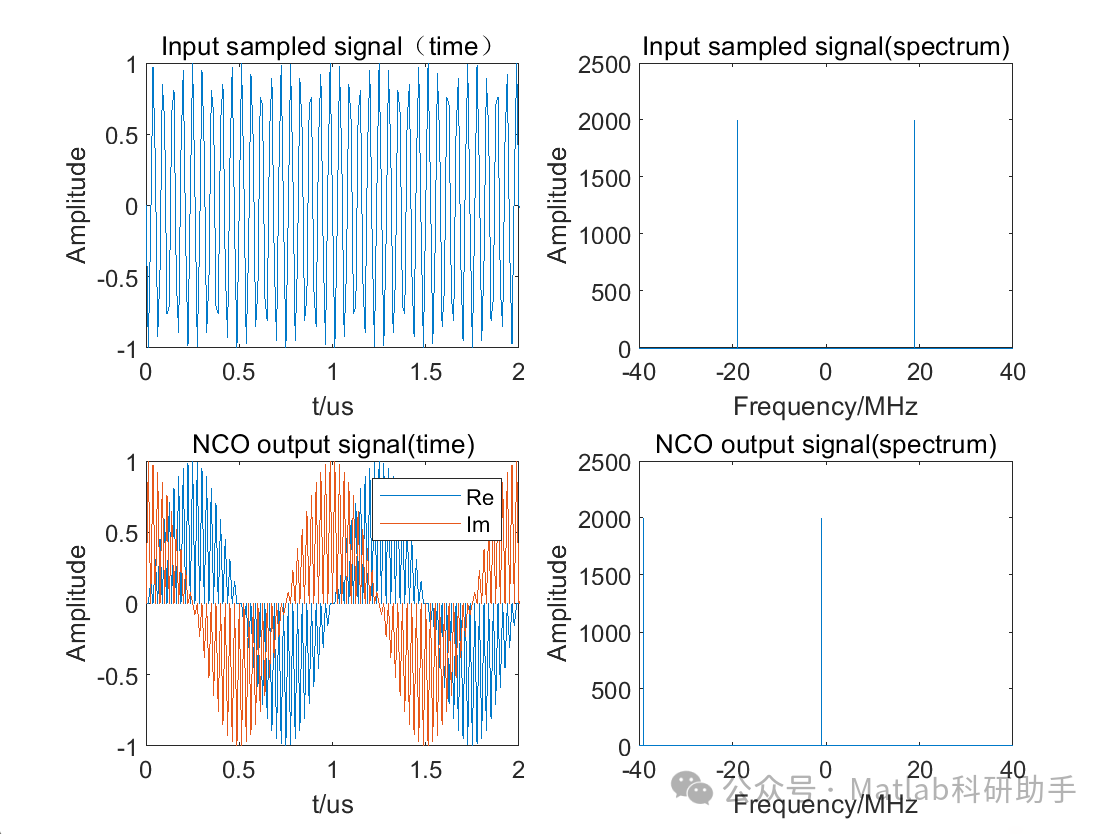

数字下变频(DDC)：
雷达信号通常位于较高的频率，为了降低后续处理的复杂度，需要将信号下变频到较低的中频或基带。DDC利用数字混频器和低通滤波器实现频率的转换，同时抑制镜像频率的干扰。

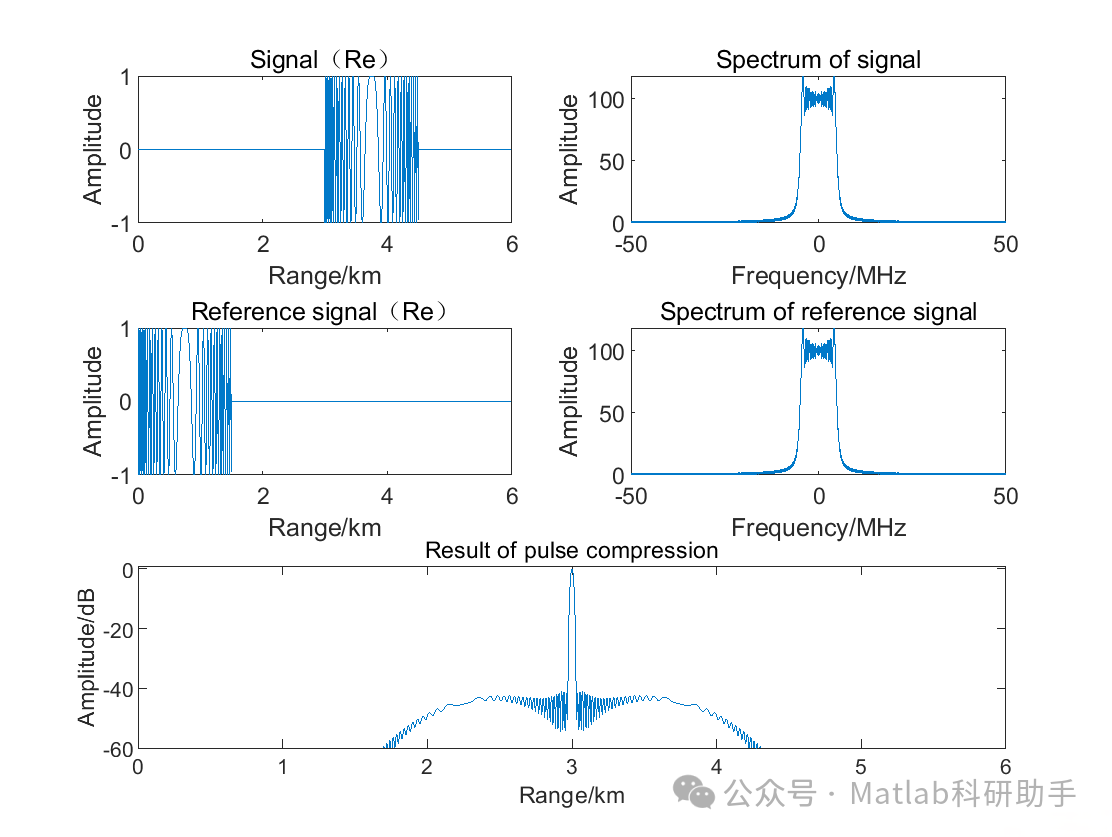

脉冲压缩：
为了提高雷达的距离分辨率和探测距离，通常采用脉冲压缩技术。脉冲压缩通过发射宽脉冲信号并利用匹配滤波器对接收到的回波信号进行压缩，从而获得窄脉冲的高分辨率和宽脉冲的高能量。常见的脉冲压缩方法包括线性调频(LFM)和相位编码。
干扰抑制：
雷达信号在传播过程中会受到各种干扰，如噪声、杂波和有意干扰。信号预处理需要尽可能地抑制这些干扰，提高信噪比。常用的干扰抑制方法包括动目标显示(MTI)、恒虚警率(CFAR)检测以及各种自适应滤波技术。

2. 目标检测：从噪声中识别目标信号

目标检测是回波数据处理的核心环节，其目的是从噪声和杂波中区分出目标信号。由于回波信号通常非常微弱，且淹没在强烈的噪声和杂波中，因此目标检测面临着巨大的挑战。常用的目标检测方法包括：

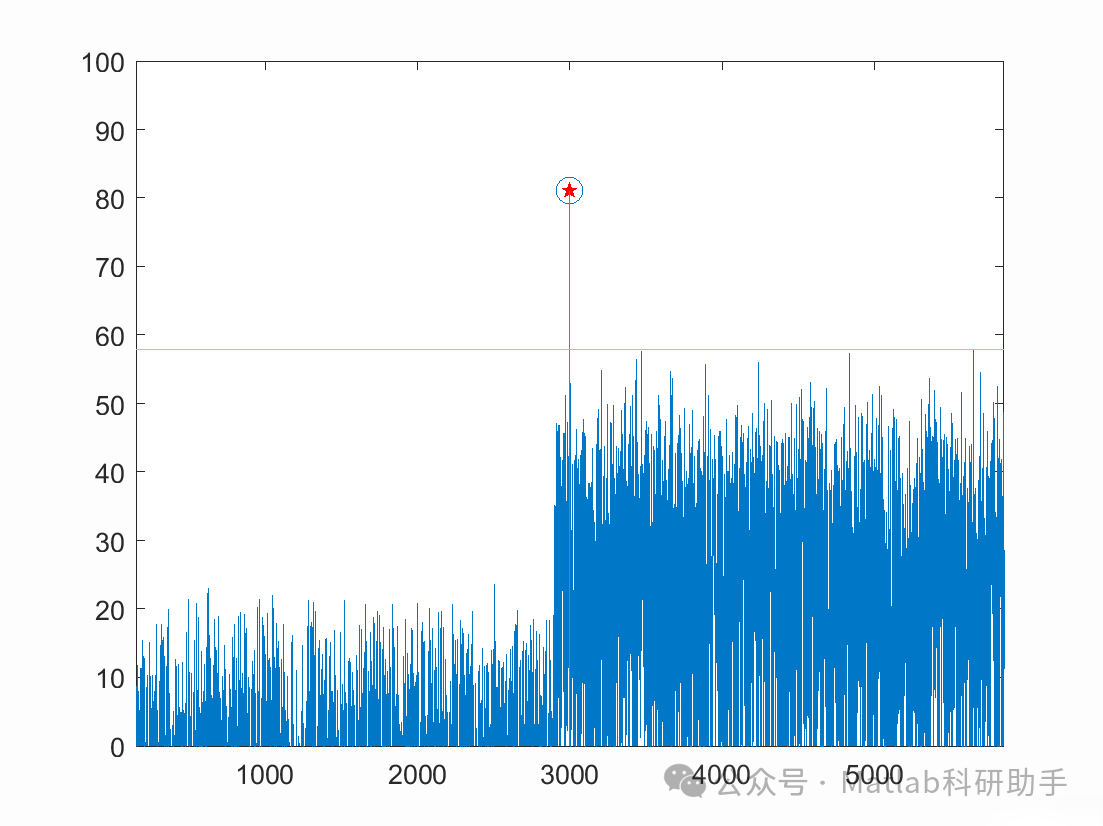

恒虚警率(CFAR)检测：
CFAR检测是一种根据背景噪声和杂波水平自适应调整检测门限的算法，以保证恒定的虚警概率。常见的CFAR算法包括单元平均CFAR (CA-CFAR)、有序统计CFAR (OS-CFAR)等。这些算法通过估计噪声和杂波的统计特性，动态调整检测门限，从而适应不同的环境条件。
动目标显示(MTI)：
MTI技术利用多普勒效应来区分静止目标和运动目标。它通过比较相邻脉冲的回波信号，滤除静止目标的回波，从而突出运动目标。MTI通常采用差分处理或多普勒滤波器组来实现。
匹配滤波：
匹配滤波是一种最优的线性滤波器，其 impulse response 与目标信号的时域反转共轭匹配。通过匹配滤波，可以最大化信号的信噪比，从而提高目标检测的概率。
人工智能(AI)检测：
随着人工智能技术的快速发展，基于深度学习的目标检测算法在雷达通信中得到了广泛应用。这些算法通过学习大量的训练数据，能够自动提取目标特征，并实现高精度的目标检测。常见的AI检测算法包括卷积神经网络(CNN)、循环神经网络(RNN)等。

3. 目标跟踪：建立目标的时空轨迹

目标跟踪是在连续的时间段内对目标的位置、速度等参数进行估计和预测的过程。目标跟踪对于雷达系统的应用至关重要，它可以提供目标的运动轨迹、预测目标未来的位置，并用于目标识别和威胁评估。常用的目标跟踪算法包括：

卡尔曼滤波(Kalman Filter)：
卡尔曼滤波是一种最优的线性递归滤波算法，它通过结合目标的运动模型和雷达的测量数据，对目标的状态进行估计和预测。卡尔曼滤波具有计算效率高、易于实现等优点，在目标跟踪领域得到了广泛应用。
扩展卡尔曼滤波(EKF)：
扩展卡尔曼滤波是卡尔曼滤波的非线性扩展，它通过对非线性函数进行泰勒级数展开，将其线性化，然后应用卡尔曼滤波算法。EKF适用于非线性系统，但其精度受到线性化误差的影响。
粒子滤波(Particle Filter)：
粒子滤波是一种基于蒙特卡洛方法的非线性滤波算法。它通过使用大量的随机粒子来近似目标的状态分布，从而实现对目标状态的估计。粒子滤波适用于高度非线性、非高斯系统，但其计算复杂度较高。
多目标跟踪(Multiple Target Tracking, MTT)：
在复杂的场景中，可能存在多个目标需要同时跟踪。多目标跟踪算法需要解决目标关联、目标新生和目标消失等问题。常用的多目标跟踪算法包括概率数据关联滤波(PDAF)、多假设跟踪(MHT)等。

4. 信息融合：提升系统的整体性能

信息融合是将来自多个雷达传感器或其他传感器的数据进行整合，以获得更全面、更准确的目标信息的过程。信息融合可以提高雷达系统的探测范围、精度和可靠性。常用的信息融合方法包括：

数据级融合：
数据级融合直接对来自不同传感器的数据进行融合，如将来自多个雷达的原始回波信号进行合并。
特征级融合：
特征级融合首先从每个传感器的数据中提取特征，然后对这些特征进行融合。
决策级融合：
决策级融合首先由每个传感器独立做出决策，然后将这些决策进行融合。

雷达回波数据处理面临的挑战

尽管雷达回波数据处理技术已经取得了显著的进展，但仍面临着诸多挑战：

复杂的电磁环境：
随着电磁技术的快速发展，电磁环境变得越来越复杂，各种干扰信号对雷达系统的性能造成了严重的影响。
强烈的杂波干扰：
地面、海面、植被等产生的杂波信号强度远大于目标回波信号，对目标检测造成了极大的困难。
目标的多样性：
目标的形状、大小、材质等千差万别，这给雷达系统的目标识别带来了挑战。
实时性要求：
许多雷达应用场景对实时性要求非常高，需要在极短的时间内完成回波数据处理，这对算法的效率提出了更高的要求。
低信噪比：
目标回波信号通常非常微弱，淹没在噪声和杂波中，这使得目标检测和跟踪变得非常困难。

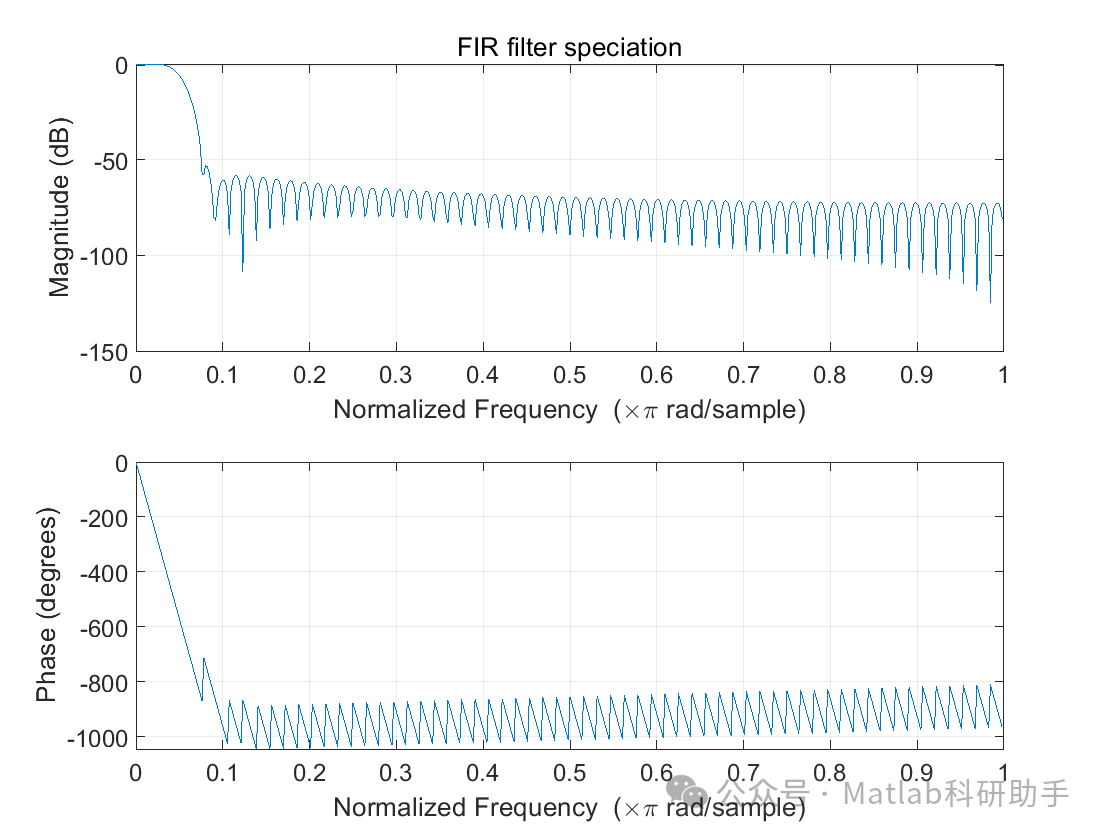

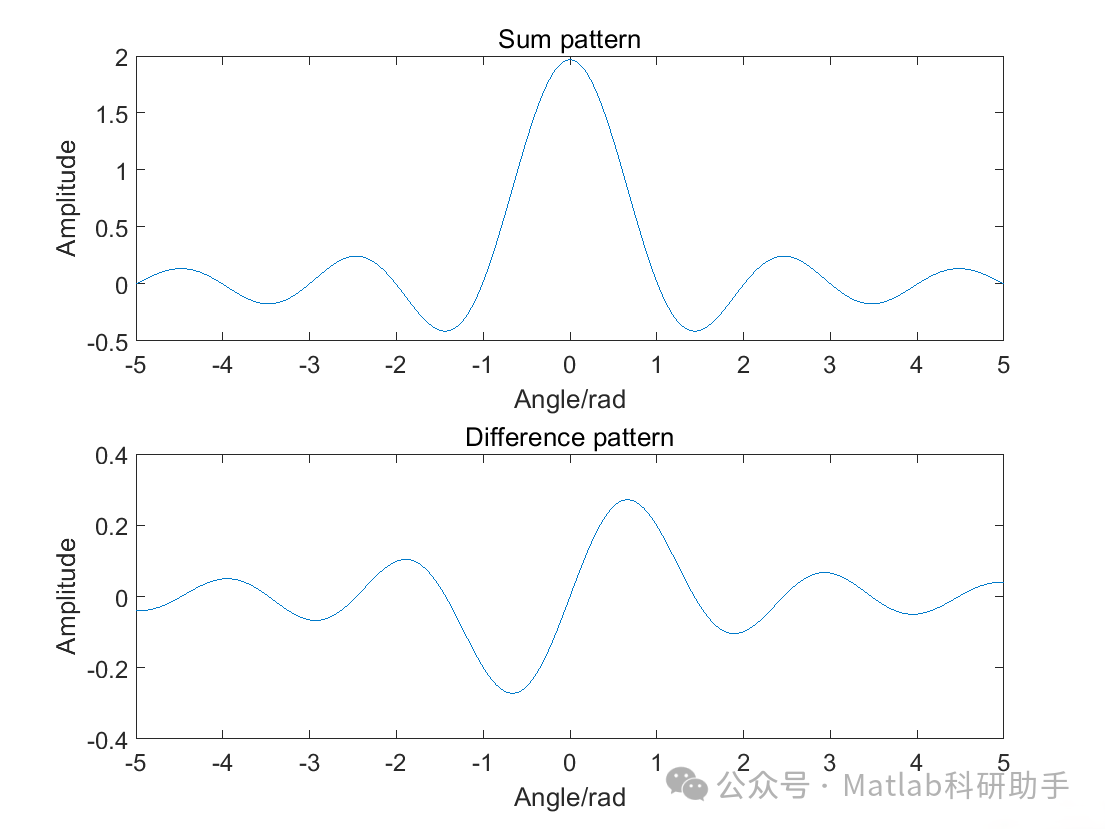

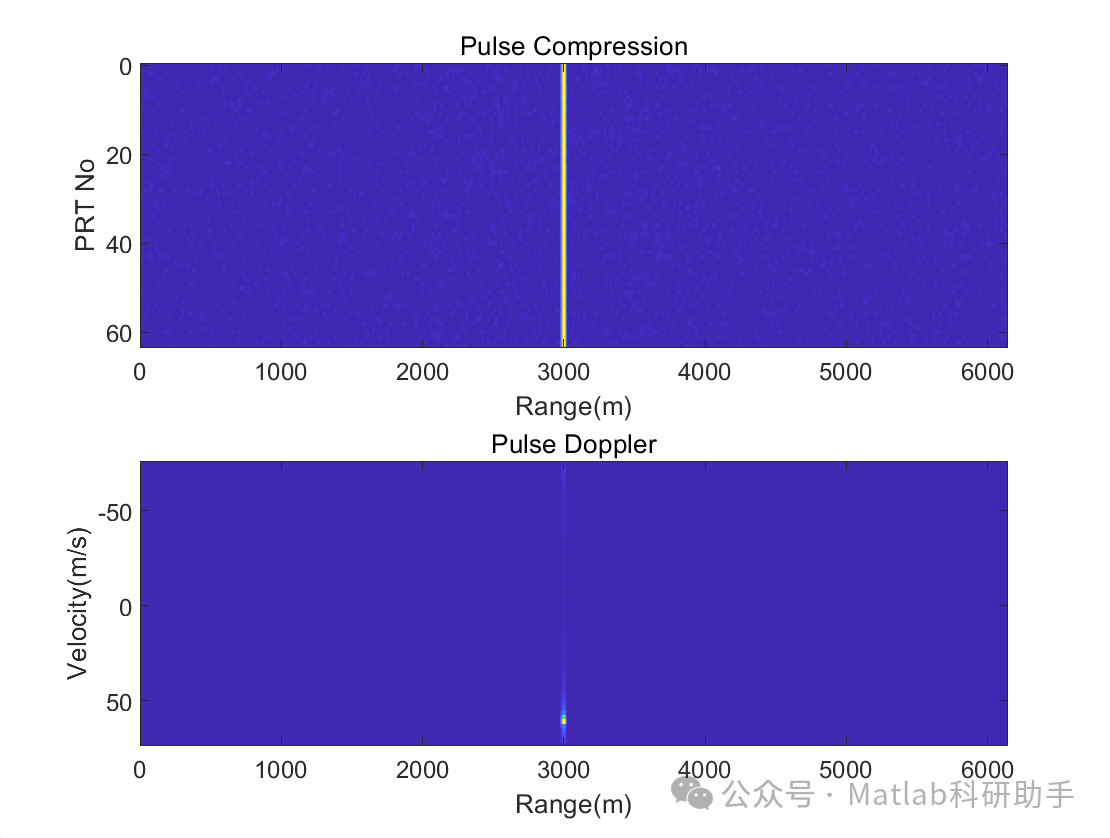

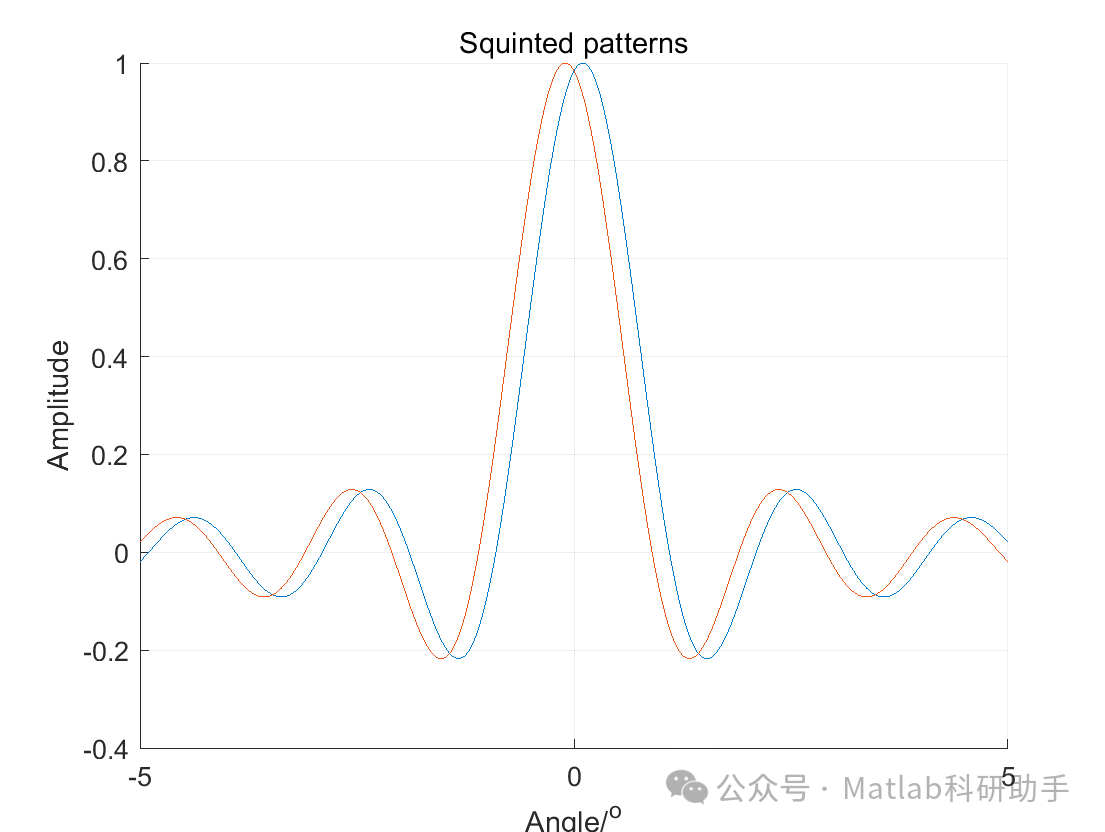

⛳️ 运行结果

🔗 参考文献

[1] 韩志平,陈钟荣.Matlab环境下电机检测数据的串行通信与处理[J].计算机工程, 2007, 33(15):3.DOI:10.3969/j.issn.1000-3428.2007.15.087.
[2] 黎立.基于扩频技术的雷达通信信号处理实现[D].南京理工大学,2014.DOI:10.7666/d.Y2522053.
