🔥 内容介绍

本文深入探讨了在无线通信系统中，将循环前缀（Cyclic Prefix, CP）技术与直接序列扩频（Direct Sequence Spread Spectrum, DSSS）技术应用于不同阶数调制方案（BPSK, QPSK, 16QAM）的理论基础和MATLAB实现方法。循环前缀有效对抗多径衰落引起的码间干扰，而直接序列扩频则增强了抗干扰能力、提高了保密性并实现了多址接入。通过MATLAB仿真，我们详细展示了在AWGN信道环境下，这三种调制方案结合CP和DSSS的实现流程，并分析了不同参数（如扩频增益、循环前缀长度）对系统性能的影响。本文旨在为理解和实践现代无线通信中的关键技术提供理论指导和实践范例。

关键词: 循环前缀, 直接序列扩频, BPSK, QPSK, 16QAM, MATLAB, 无线通信, 多径衰落, 码间干扰, 抗干扰

1. 引言

随着无线通信技术的飞速发展，对通信系统性能的要求日益提高。特别是在复杂的无线信道环境下，如存在多径传播和强干扰的场景，如何有效对抗信道失真、提高通信可靠性和效率成为关键问题。循环前缀和直接序列扩频作为两种重要的信号处理技术，在现代无线通信系统中扮演着至关重要的角色。

循环前缀技术起源于OFDM（正交频分复用）系统，其主要目的是为了消除多径传播引起的码间干扰（Inter-Symbol Interference, ISI）。通过在每个符号前复制一部分尾部数据，接收端可以在移除CP后仅对有效数据进行处理，从而避免了前一个符号的尾部对当前符号造成干扰。尽管OFDM是CP的主要应用领域，但CP的思想同样可以扩展到单载波系统中，以对抗多径效应，尤其是在信道冲激响应长度小于CP长度的情况下。

直接序列扩频（DSSS）是一种展宽信号频谱的扩频技术。其核心思想是将窄带信息信号与高速伪随机码（Pseudo-random Noise, PN）序列相乘，使得信号的频谱展宽，远大于信息信号的带宽。这种扩频处理带来的增益（扩频增益）可以有效地抑制窄带干扰，提高系统的抗干扰能力。同时，由于只有知道相同的PN序列才能正确解扩，DSSS也增强了系统的保密性。此外，利用不同的PN序列可以实现码分多址（Code Division Multiple Access, CDMA），允许多用户共享同一频谱资源。

本文将重点探讨在BPSK、QPSK和16QAM这三种不同阶数调制方案下，如何将循环前缀和直接序列扩频技术相结合。BPSK（Binary Phase Shift Keying）是最简单的数字相位调制方式，每符号携带1比特信息。QPSK（Quadrature Phase Shift Keying）是BPSK的扩展，每符号携带2比特信息，通过在I/Q两路分别进行BPSK调制实现。16QAM（16-Quadrature Amplitude Modulation）则是一种更高阶的调制方式，每符号携带4比特信息，通过在I/Q两路同时进行幅度调制和相位调制实现。随着调制阶数的提高，系统在单位带宽内传输的信息量增加，但对信噪比的要求也更高，更容易受到信道损伤的影响。因此，在这些不同阶数调制方案下，CP和DSSS的作用和性能表现值得深入研究。

本文的结构安排如下：第二章介绍理论基础，包括循环前缀和直接序列扩频的原理，以及BPSK、QPSK和16QAM调制的基本原理。第三章详细阐述基于MATLAB的实现过程，包括系统模型搭建、各模块（信号源、调制、CP插入、DSSS扩频、信道模型、DSSS解扩、CP移除、解调、误码率计算）的实现细节。第四章展示并分析MATLAB仿真结果，包括不同参数设置下的误码率性能曲线。第五章总结全文，并展望未来的研究方向。

2. 理论基础

2.1 循环前缀 (Cyclic Prefix, CP)

在存在多径传播的无线信道中，发送信号经过不同路径到达接收端，形成多个延迟和衰减的信号副本。

选择合适的CP长度至关重要。如果CP长度小于信道冲激响应的长度，ISI将无法完全消除。如果CP长度过长，会降低频谱效率，因为传输了额外的冗余信息。通常，CP长度的选择需要根据实际信道的多径时延扩展来确定。

2.2 直接序列扩频 (Direct Sequence Spread Spectrum, DSSS)

DSSS的主要优点包括：

抗干扰能力:
窄带干扰经过解扩后其功率被展宽，而期望信号的功率则通过相关接收得到恢复（相关处理也是一个匹配滤波过程）。因此，在相同的干扰功率下，DSSS系统能够更好地抑制干扰。扩频增益直接反映了系统的抗干扰能力。
多址接入:
利用具有良好互相关特性的不同PN序列，多个用户可以同时使用同一频带进行通信，接收端通过相关器只提取与本用户PN序列相关的信号。
保密性:
不知道正确的PN序列，很难对扩频信号进行解调。
抗多径能力:
DSSS系统的接收端可以通过RAKE接收机利用多径信号的能量，进一步提高性能。

2.3 BPSK、QPSK 和 16QAM 调制

2.3.1 BPSK调制

BPSK是最简单的一种数字相位调制方式。它将二进制信息比特映射到相位上。通常，比特“0”映射到相位0度（或180度），比特“1”映射到相位180度（或0度）。在复平面上，BPSK调制符号位于实轴上，对应两个点：+1和-1（或1和-1）。

2.3.2 QPSK调制

QPSK是一种四相相位调制方式，每符号携带2比特信息。它将两个二进制比特映射到四个不同的相位上。常用的映射方式有格雷码映射，以减少相邻星座点之间的误码率。例如：

00 -> 45度 ($1/\sqrt{2} + j/\sqrt{2}$)
01 -> 135度 (−1/2+j/2−1/2+j/2)
11 -> 225度 (−1/2−j/2−1/2−j/2)
10 -> 315度 ($1/\sqrt{2} - j/\sqrt{2}$)
QPSK星座点位于复平面的四个象限内，与原点的距离相等。

2.3.3 16QAM调制

16QAM是一种高阶调制方式，每符号携带4比特信息。它同时利用了幅度和相位来表示信息。16QAM有16个不同的星座点分布在复平面上，这些点通常排列成一个正方形网格。常用的映射方式也使用格雷码。与BPSK和QPSK相比，16QAM在单位时间内传输更多的信息，但对信噪比的要求更高，星座点之间的距离更小，更容易受到噪声和干扰的影响。

3. 基于MATLAB的实现

本节将详细描述在MATLAB中实现基于BPSK、QPSK和16QAM调制下的循环前缀和直接序列扩频的流程和关键代码段。我们将搭建一个端到端的仿真系统，包括：

信号源:
生成随机的二进制比特流。
调制:
将比特流调制成复数符号序列（BPSK、QPSK或16QAM）。
DSSS扩频:
将调制后的符号与PN序列相乘进行扩频。
CP插入:
在扩频后的符号序列中插入循环前缀。
信道模型:
模拟无线信道的影响，这里我们主要考虑AWGN（Additive White Gaussian Noise）信道。在实际仿真中，也可以加入多径信道模型来更全面地评估CP的作用。
CP移除:
在接收端移除循环前缀。
DSSS解扩:
将接收到的信号与相同的PN序列相乘进行解扩。
解调:
将解扩后的信号解调回二进制比特流。
误码率 (Bit Error Rate, BER) 计算:
比较发送和接收的比特流，计算误码率。

3.1 MATLAB实现代码示例 (关键部分)

以下代码示例展示了实现过程中的关键模块。为了代码的清晰性，这里省略了一些细节（如参数定义、循环结构等），完整代码需要根据具体需求进行补充。

3.2 多径信道下的CP仿真

为了更好地体现CP在多径信道下的作用，可以在上述AWGN信道基础上，加入comm.RayleighChannel或comm.RicianChannel对象来模拟多径衰落。在多径信道下，CP的长度需要与信道的最大时延扩展相匹配或大于最大时延扩展，才能有效地消除ISI。仿真时，需要注意信道对象的配置，包括采样率、多径时延、平均增益等。在接收端，由于多径效应，解扩后的信号仍然会受到信道的影响，可能需要进行均衡处理。然而，CP的存在使得时域的线性卷积在频域变成乘积，简化了均衡的设计。

4. 仿真结果与分析

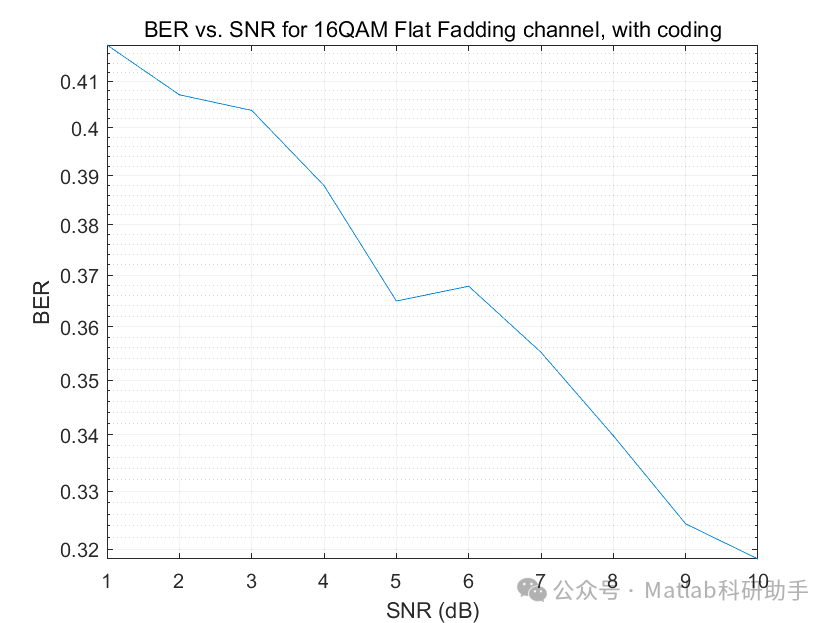

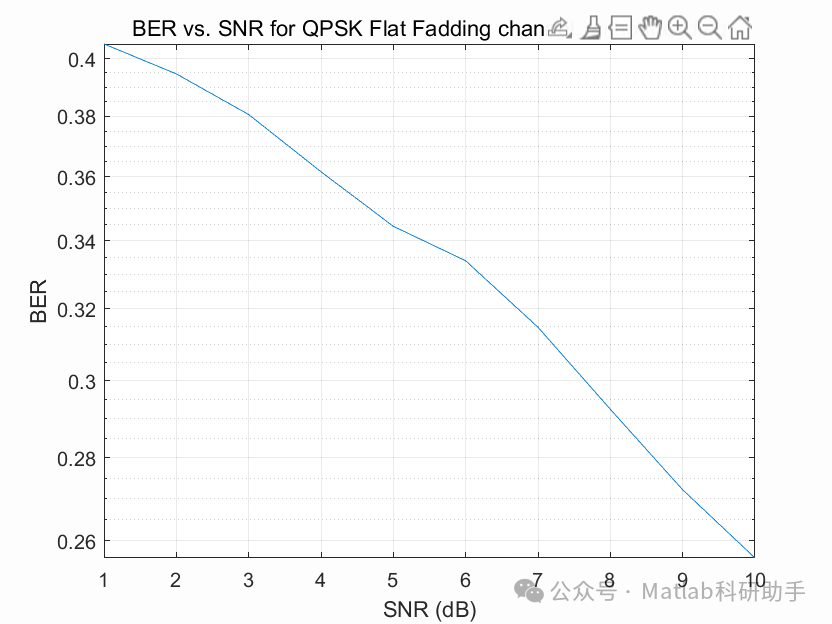

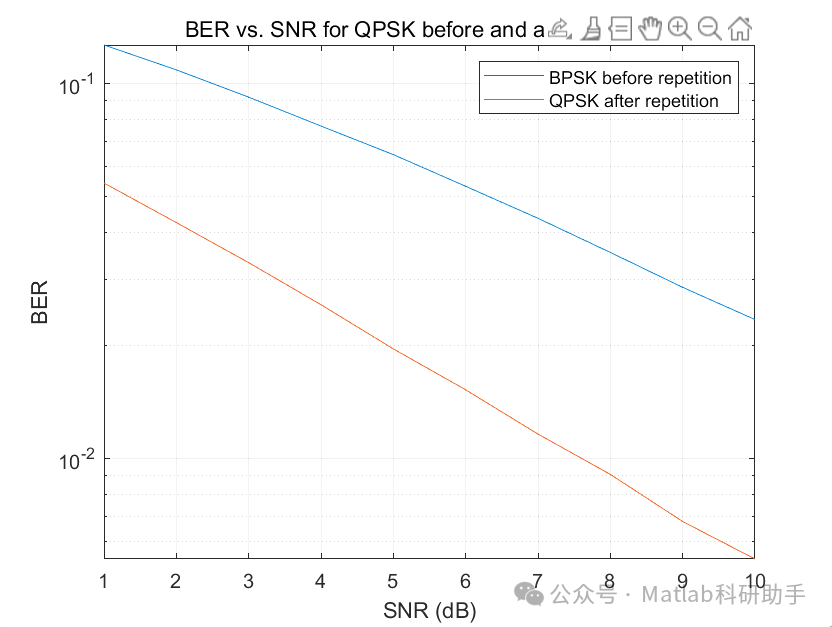

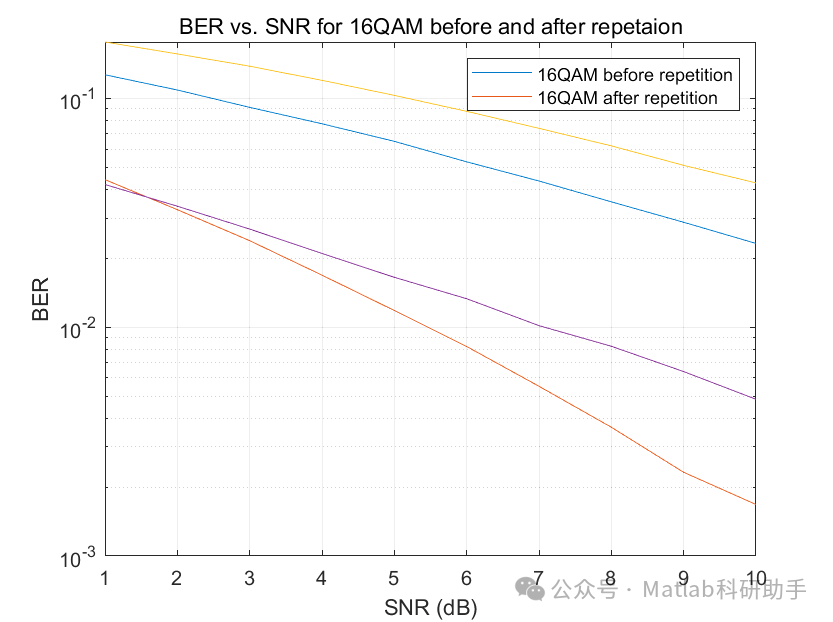

通过运行上述MATLAB代码，可以得到不同调制方案、不同扩频增益和不同CP长度在AWGN信道下的误码率性能曲线。

4.1 AWGN信道下的性能分析

在纯AWGN信道下，CP的主要作用不是对抗ISI，因为AWGN是加性噪声，不会引起信号的拖尾。然而，DSSS的抗干扰能力在AWGN信道下依然有效。扩频增益越大，理论上系统在相同误码率要求下所需的信噪比越低。

调制阶数的影响:
在相同的信噪比下，调制阶数越高（如16QAM），误码率通常越高。这是因为高阶调制星座点更密集，对噪声更敏感。仿真结果会清晰地显示出BPSK、QPSK和16QAM的性能差异。
扩频增益的影响:
增加扩频增益可以提高系统的抗噪声能力，误码率曲线会向左移动，表明在较低的信噪比下可以达到相同的性能。仿真结果可以对比不同扩频增益下的误码率曲线。
CP长度的影响:
在AWGN信道下，CP的长度对误码率的影响不大，因为它主要是为了对抗ISI。然而，CP会增加传输的开销，降低频谱效率。在多径信道下，CP长度的影响将非常显著。

4.2 多径信道下的性能分析 (展望/可选)

如果在仿真中加入了多径信道模型，则CP的作用将得到充分体现。

CP长度与ISI:
当CP长度小于信道最大时延扩展时，ISI将导致误码率性能严重下降。当CP长度大于或等于信道最大时延扩展时，ISI可以有效消除，误码率性能将显著改善。
DSSS与多径:
DSSS本身对多径有一定的鲁棒性，特别是结合RAKE接收机时可以利用多径能量。然而，在有ISI的情况下，解扩前的信号受到干扰，影响解扩效果。CP与DSSS结合可以在一定程度上缓解这个问题。

4.3 仿真代码的进一步优化

矢量化:
MATLAB中很多操作可以进行矢量化，避免使用循环，提高仿真速度。例如，CP的插入和移除，DSSS的扩频和解扩都可以通过矩阵操作来实现。
性能分析工具箱:
MATLAB提供了Communications Toolbox和Spread Spectrum Toolbox，其中包含更高效和专业的函数，例如PN序列生成、调制/解调、信道模型等，可以简化代码并提高仿真精度。
理论曲线对比:
在仿真结果中，可以同时绘制理论误码率曲线进行对比，评估仿真结果的准确性。

5. 结论

本文详细阐述了在BPSK、QPSK和16QAM调制下，循环前缀和直接序列扩频技术的理论基础和MATLAB实现方法。通过MATLAB仿真，我们展示了这两种技术在AWGN信道下的性能表现，并分析了调制阶数和扩频增益对系统误码率的影响。CP在AWGN信道下的作用不明显，但在多径信道下对抗ISI至关重要。DSSS则能有效提高系统的抗噪声和抗干扰能力。

未来的研究可以进一步扩展到：
