有限差分时域（Finite-Difference Time-Domain, FDTD）方法是一种强大的、应用广泛的计算电磁学技术，用于模拟电磁波与各种介质相互作用的行为。该方法基于对麦克斯韦方程组的直接离散化，通过在时间和空间上迭代求解这些方程，来追踪电磁场随时间的演变。在自由空间中，点源作为一种理想化的辐射源，能够产生向四周传播的电磁辐射。理解这种点源在不同维度（一维、二维、三维）自由空间中的电磁辐射特性及其传播过程，对于掌握FDTD方法的基本原理以及其在更复杂电磁问题中的应用至关重要。本文将深入探讨在FDTD框架下，位于模拟域中心的一维、二维和三维自由空间中的点源如何产生电磁辐射，以及这种辐射如何在真空中传播的现象。

一、 FDTD方法的基本原理回顾

FDTD方法的核心思想是将时间和空间离散化。空间被划分为由网格点组成的离散网格，通常采用Cartesian网格。时间被划分为离散的时间步长。麦克斯韦方程组的微分形式被转化为差分形式，从而允许在网格点和时间步长上迭代计算电场（E）和磁场（H）的分量。

二、一维自由空间中的点源辐射与传播

在一维自由空间中，电磁波只能沿着一个方向（例如x轴）传播。在这种情况下，可以将问题简化为只考虑沿着x轴传播的平面波。一个位于一维模拟域中心（例如x=0）的点源可以理想化为一个随时间变化的电流源或电场源。

在FDTD一维模拟中，通常只考虑电场的一个分量（例如EyEy）和磁场的一个分量（例如HzHz），它们互相垂直并垂直于传播方向。

在一维FDTD模拟中，需要特别处理边界条件，以模拟无限大的自由空间。常用的边界条件包括吸收边界条件（ABC），如完全匹配层（PML）或简单的一阶/二阶Mur边界条件。这些边界条件旨在吸收到达模拟域边缘的电磁波，防止它们反射回模拟区域，从而模拟开放空间环境。

通过一维FDTD模拟，可以直观地观察到点源产生的电磁脉冲如何随时间向两侧传播，脉冲的幅度随距离保持不变（在理想无耗散自由空间中），这与一维波动方程的解一致。

三、二维自由空间中的点源辐射与传播

二维自由空间中的点源辐射更为复杂，因为它涉及到波在平面上的传播。一个位于二维模拟域中心（例如(x,y) = (0,0)）的点源可以被视为一个随时间变化的线电流源或电场源，其方向垂直于二维平面（例如z方向）。

引言

时域有限差分 (Finite-Difference Time-Domain, FDTD) 方法作为计算电磁学领域中一种强大而灵活的数值模拟技术，广泛应用于各种电磁问题的求解，包括天线设计、电磁散射、光子晶体分析以及电磁波传播等。FDTD 方法的核心思想是将 Maxwell 方程组转化为差分形式，并在离散化的时空网格上进行迭代求解，从而模拟电磁场随时间的变化。在众多的应用场景中，模拟一个位于自由空间（真空）模拟域中心的点源产生的电磁辐射及其后续传播，是一个基础且重要的研究课题。这种基础场景有助于理解电磁波在无阻碍介质中的基本行为，并为更复杂的电磁环境模拟奠定基础。本文将深入探讨 FDTD 方法在模拟 1D、2D 和 3D 自由空间中中心点源产生的电磁辐射与传播的原理、实现细节以及不同维度下的特征，旨在阐明 FDTD 方法在此基础问题中的应用及其物理意义。

FDTD 方法基本原理与点源建模

FDTD 方法采用 Yee 网格，将电场分量和磁场分量交错放置在离散化的空间网格点上，并在时间上进行交替更新。例如，在 3D 空间中，电场分量更新使用磁场分量在上一时间步的信息，而磁场分量更新则使用电场分量在当前时间步的信息。这种交替更新确保了数值稳定性，并且准确地反映了电场和磁场之间的耦合关系。

点源在 FDTD 模拟中的建模通常是通过在某个特定的网格点（对应于模拟域的中心）引入一个随时间变化的激励电流密度 JJ 或电荷密度 ρρ 来实现的。在大多数模拟电磁辐射的场景中，我们更常关注电流源。一个理想的点电流源可以被模拟为一个在特定网格点上具有非零值的电流密度分量，而周围网格点的电流密度为零。激励信号通常是一个窄脉冲，例如高斯脉冲或正弦调制的高斯脉冲，以包含丰富的频率成分，便于分析不同频率电磁波的传播特性。

1D 自由空间中的电磁辐射与传播

虽然 1D 自由空间的概念在物理上是简化的，但在教学和理解 FDTD 方法基本原理方面却非常有用。

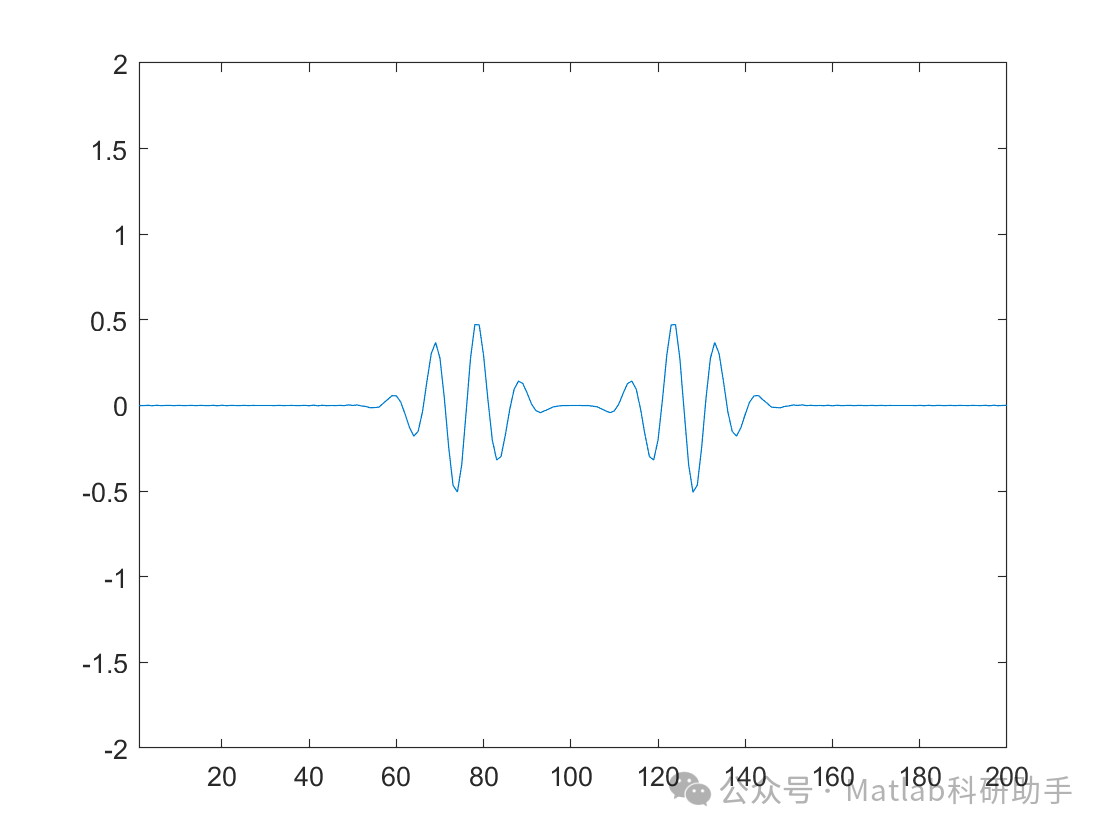

模拟结果会清晰地展示电磁波从中心源点向左右两侧传播。由于是 1D 空间，电磁波只能沿 x 轴传播，形成一对向外行进的波包。在理想自由空间中，这些波包将无限传播而不衰减（除了由于数值离散化引起的微小数值色散）。1D 模拟简单直观，有助于理解电场和磁场之间的相互激发以及波的传播过程。然而，1D 模拟无法捕捉真实的 3D 辐射模式。

2D 自由空间中的电磁辐射与传播

在 2D 自由空间中，电磁场可以在一个平面（例如 xy 平面）内传播。根据电场和磁场分量的方向，我们可以模拟不同的模式，例如 TE (Transverse Electric) 模式或 TM (Transverse Magnetic) 模式。

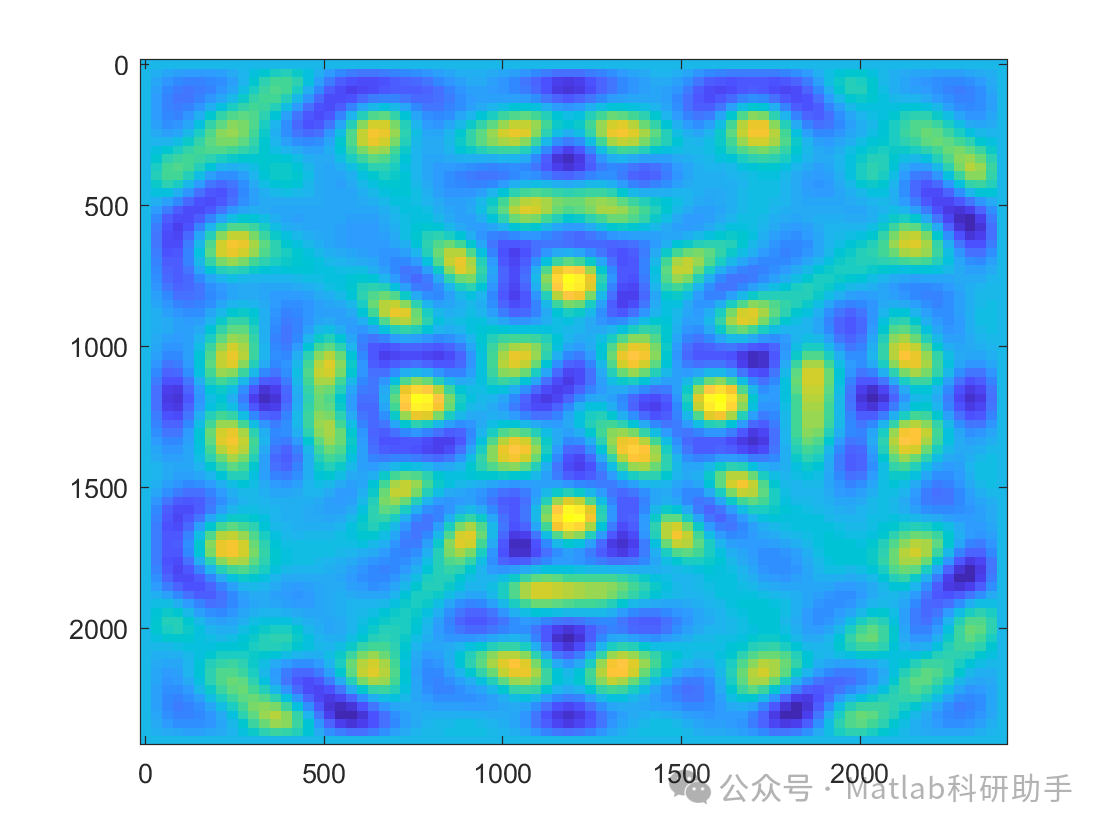

模拟结果将显示电磁波从中心源点向四周以圆形波前传播。随着时间的推移，圆形波前将不断向外扩展。在自由空间中，电磁波的能量密度随着与源点距离的平方衰减，这反映了能量在 2D 平面上的扩散。然而，由于能量的总量在无耗散介质中是守恒的，振幅的衰减与距离的平方根成反比。2D 模拟能够更真实地展现电磁波的径向传播特性，但仍无法 fully capture 3D 辐射的各向同性。

3D 自由空间中的电磁辐射与传播

Maxwell 方程组在 3D 空间中的离散化是 FDTD 方法中最完整的形式，需要考虑所有三个空间方向上的偏导数。将点源放置在 3D 模拟域的中心，并施加一个随时间变化的 JJ 激励。

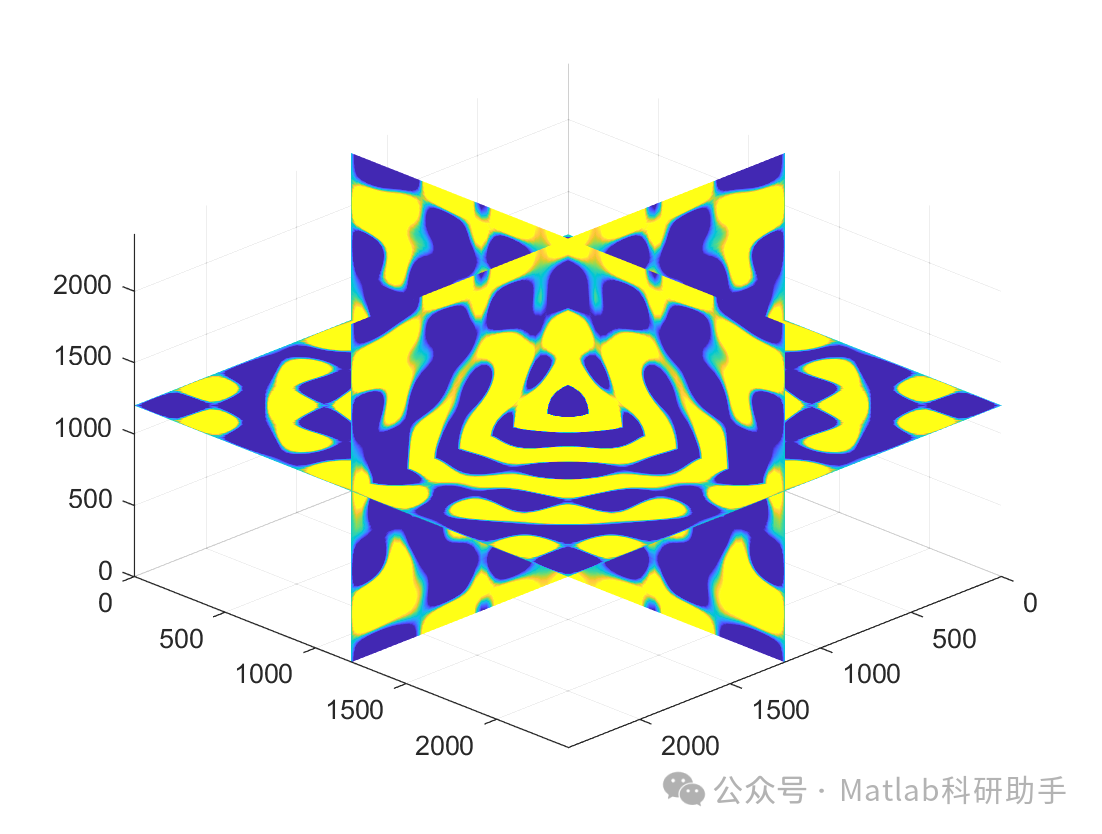

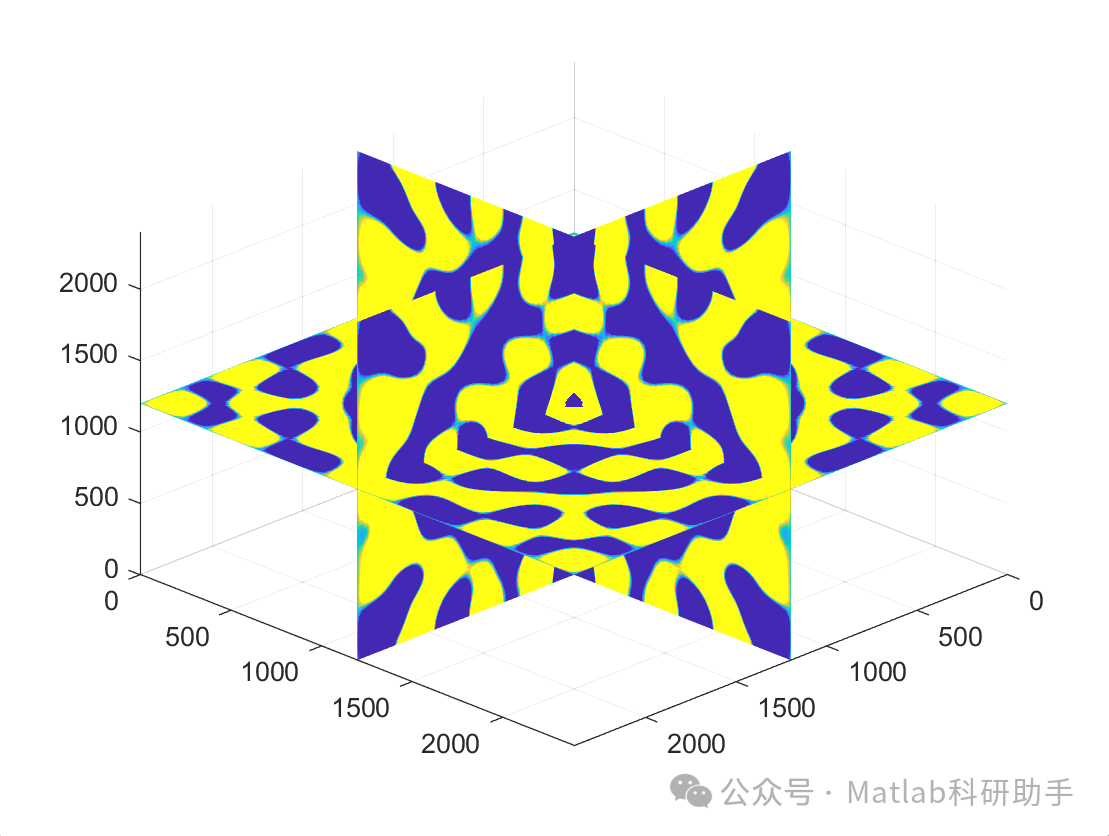

模拟结果将呈现电磁波从中心源点向各个方向以球面波前传播。随着时间的推移，球面波前将不断向外扩展。在理想自由空间中，电磁波的能量密度随着与源点距离的平方衰减，振幅随着距离衰减，反映了能量在 3D 空间的扩散。3D 模拟能够最准确地模拟点源在自由空间中的辐射模式，特别是对于电偶极子源，其辐射强度在垂直于偶极子方向上最强，而在沿偶极子方向上为零。

数值实现与边界条件

在实际的 FDTD 模拟中，模拟域是有限的。为了模拟电磁波在自由空间中的无限传播，我们需要采用合适的吸收边界条件 (Absorbing Boundary Conditions, ABCs)。ACBs 的作用是吸收到达模拟域边界的电磁波，防止其反射回模拟域内部，从而模拟无限空间的特性。常用的 ABCs 包括 Liao 边界条件、PML (Perfectly Matched Layer) 边界条件等。其中 PML 边界条件因其良好的吸收效果而成为主流。PML 通过引入人工损耗层来衰减到达边界的电磁波。

总结与意义

通过 FDTD 方法模拟位于模拟域中心的点源在 1D、2D 和 3D 自由空间中产生的电磁辐射与传播，为理解电磁波的基本行为提供了直观且定量的方式。
