PCB快速打样提升关键路径：焊接缺陷防控与质量检测体系构建

据统计，电子设备失效案例中63%与焊接缺陷直接相关，这使得焊接质量管控成为线路板制造的核心课题。

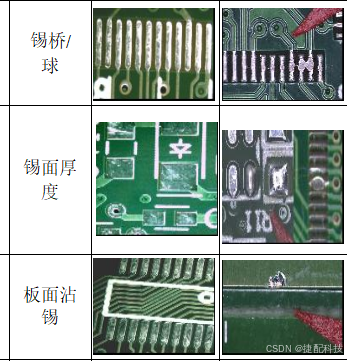

线路板焊接典型缺陷图谱

1. 微观结构异常类缺陷

焊锡球现象本质是焊料表面张力失衡的产物，在0402等微型封装器件周边尤为突出。这类缺陷的隐蔽性特点，往往在高温高湿环境下诱发枝晶生长，导致潜在短路风险。先进显微分析显示，其形成与焊膏中助焊剂挥发曲线异常密切相关。

2.力学失效类缺陷

焊接开裂呈现多模式特征，包括晶间裂纹、疲劳裂纹和应力腐蚀裂纹。通过有限元模拟发现，CTE（热膨胀系数）失配引发的热机械应力是主要诱因，特别是在BGA封装四角位置，应力集中系数可达正常区域的5-8倍。

3.界面失效类缺陷

焊盘脱落本质是金属间化合物（IMC）层异常生长的结果。X射线光电子能谱分析表明，当Cu6Sn5层厚度超过5μm时，界面结合强度下降60%以上，此时0.5N/mm²的剪切应力即可引发失效。

二、全流程质量致因分析模型

1. 工艺参数敏感域

建立温度-时间-压力三维工艺窗口模型：回流焊峰值温度控制在液相线以上30±5℃，时间窗口严格限定在40-90秒区间。实验数据表明，超出该窗口时缺陷率呈指数级增长。

1. 材料兼容性矩阵开发焊料合金-基材-CTE匹配数据库，对FR4、铝基板等6类基材建立差异化工艺规范。例如，铝基板焊接需采用低银焊料（SAC0307），可将热应力降低42%。

1. 设计可靠性准则

制定DFM（可制造性设计）标准：相邻焊盘间距≥0.15mm，通孔直径比引脚大0.05-0.1mm。经DOE验证，符合该标准的设计方案可使桥接缺陷下降78%。

三、质量检测体系

1. 在线监测系统

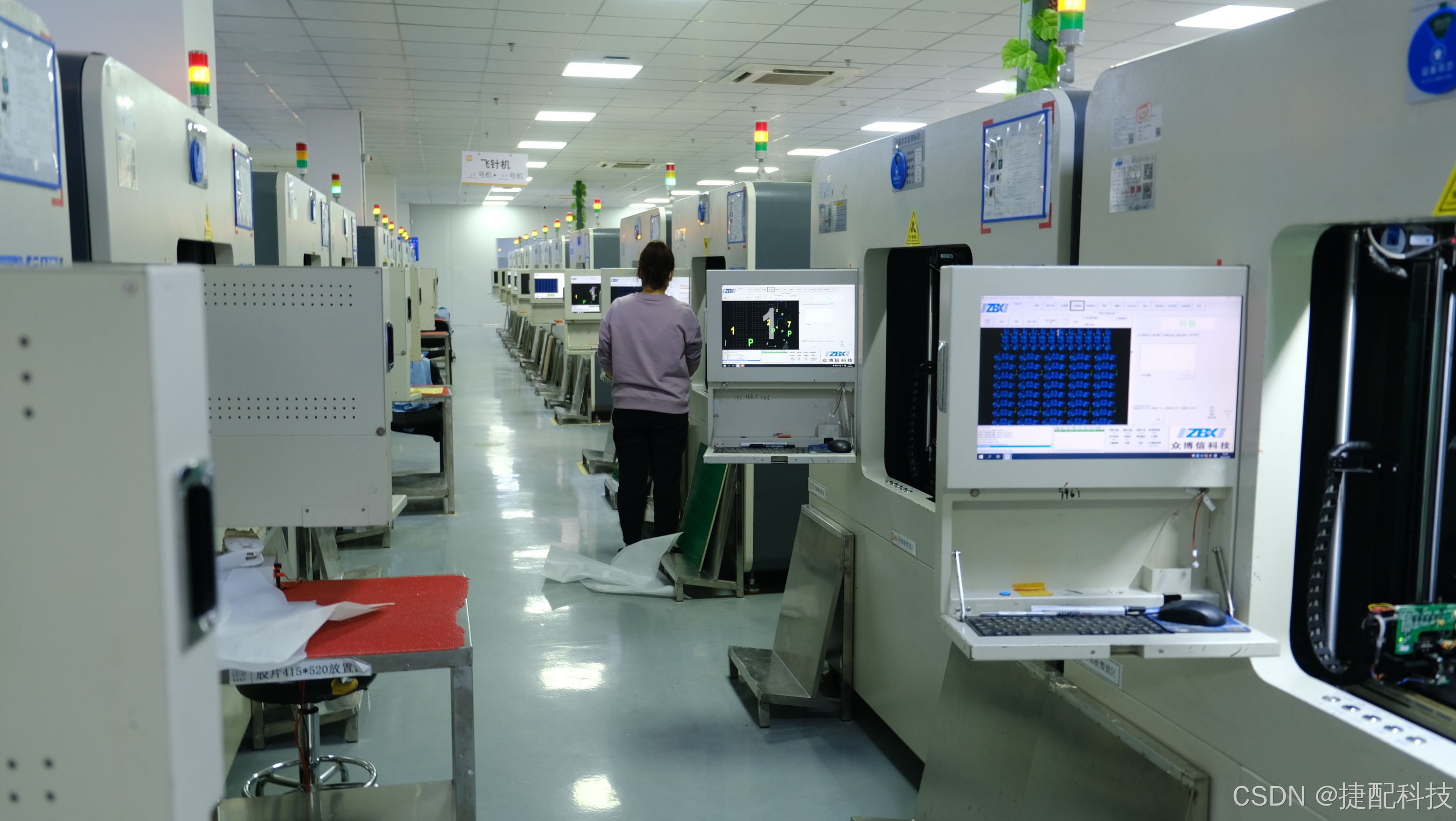

部署AOI（自动光学检测）+SPI（焊膏检测）联动机组，采用深度学习算法实现0.01mm级缺陷识别。系统集成热像模块，可实时监控焊接温度场分布。

2.分层检测技术

• 表面层：3D共聚焦显微镜检测润湿角（θ<35°为合格）

• 界面层：声扫显微镜（SAM）检测IMC层连续性

• 内部结构：微焦点X射线（μX-ray）解析50μm级空洞

3. 四维检测体系：

  - 外观检查：人工目视+AOI设备筛查开路、短路等缺陷。

  - X射线检测：定位内层线路缺陷（如过孔不通、位错）。

  - 功能测试：模拟实际工作环境，验证电气性能稳定性。

  - 出货检测报告：提供叠层结构、阻抗设计等专业数据报告，增强客户信任。

四、智能化品控平台建设

构建MES-QMS数据闭环系统，整合SPC过程控制图与FMEA失效模式库。通过数字孪生技术模拟工艺参数影响，实现缺陷预测准确率≥92%。引入区块链技术，建立焊接质量溯源体系，精确追溯至每个焊点的工艺参数。当前，线路板品质已进入微米级精度竞争阶段。某头部企业实施本方案后，焊接直通率从93.6%提升至99.2%，质量成本下降170万元/年。随着工业4.0技术深化，基于大数据的预防性质量管控将成为线路板制造的新范式，为电子产品可靠性树立更高标准。
