晶振工作原理与工程应用全解析

晶振全称晶体振荡器，是电子设备的核心元件。它由石英晶体薄片加工而成，两面镀银形成电极并通过引线连接。根据封装形式可分为金属外壳、玻璃壳和陶瓷封装三类。

​核心工作原理深度剖析

晶振等效电路包含三个关键参数：

• 静态电容C0（2-30pF）

• 动态电感L1（10-100mH）

• 动态电容C1（0.0002-0.1pF）

当交变电压频率接近串联谐振点fs时，晶体会呈现小电阻特性；超过并联谐振点fp时则表现为电容特性。这两个临界点间距仅18kHz左右，这正是晶振频率高度稳定的根本原因。

工程师选型六大参数

1. 标称频率：基频范围1MHz-150MHz，泛音可达GHz级

2. 精度等级：普通型±50ppm，温补型±0.5ppm

3. 负载电容：12pF/16pF/20pF三档标准值

4. 温度特性：

   • 宽温型（-40℃~85℃）

   • 恒温型（±0.01ppm）

5. 封装尺寸：

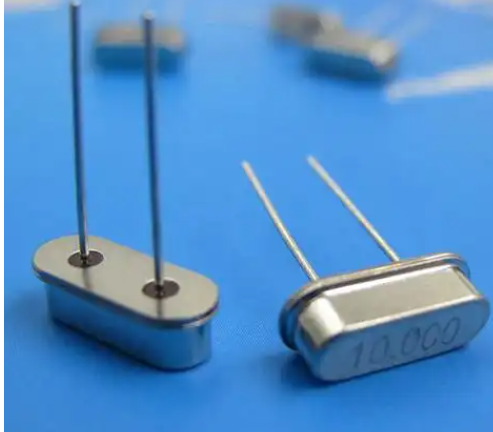

   • 插件式HC-49U（11.05mm×4.65mm）

   • 贴片式3225（3.2mm×2.5mm）

6. 功耗指标：CMOS输出型典型值1.5mA@3.3V

PCB设计五大要点

1. 布局优先原则：

   • 晶振距MCU＜10mm

   • 300mil范围内禁止高速信号线

2. 电源处理：

   • 滤波电容采用π型结构（10μF+0.1μF）

   • 电源线宽≥15mil

3. 走线规范：

   • 信号线长＜15mm

   • 差分线阻抗控制50Ω±10%

4. 接地设计：

   • 外壳多点接地

   • 禁止共用数字地回路

   • 底层铺地铜延伸至晶振下方

5. 测试验证：

   • 频谱分析仪检测谐波＜-30dBc

   • 示波器观测上升时间＞10ns

典型故障排查指南

1. 停振问题：

   • 检查负载电容偏差（使用LCR表）

   • 测量起振电压（应＞0.7Vcc）

2. 频率漂移：

   • 温升测试（-40℃~125℃阶跃）

   • 老化试验（85℃/85%RH持续500h）

3. EMC超标：

   • 增加磁珠滤波（100MHz/600Ω）

   • 外壳加装导电泡棉

建议工程师采用四层板结构，单独划分晶振电源层。
