线路板设计进阶：高密度互连中的过孔技术解析

在高速高密度线路板设计中，过孔已从简单的电气连通工具演变为影响信号完整性的关键要素。据IPC-6012E标准统计，现代电子设备失效案例中27%与过孔设计不当相关。本文将深入剖析过孔技术的工程化应用，为提升线路板设计质量提供系统解决方案。

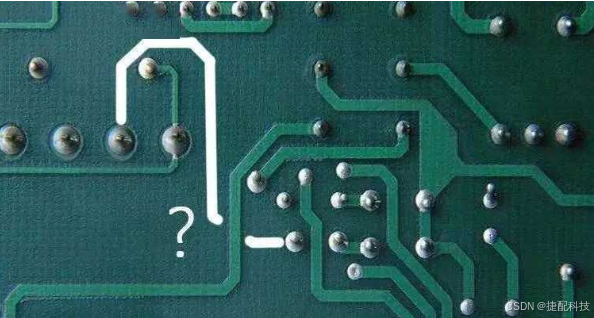

一、过孔技术演进

1. 通孔技术体系

机械钻孔仍是主流工艺，其技术参数直接影响线路板设计成本：

• 常规孔径：0.3mm（12mil）为经济型方案，加工效率达800孔/分钟

• 精密孔径：0.2mm（8mil）需采用钨钢钻头，加工效率降至300孔/分钟，刀具成本增加5倍

• 极限孔径：0.15mm（6mil）需配备真空吸尘系统，良品率不足70%

2. 微孔技术突破

激光成孔技术推动HDI线路板设计革新：

• CO2激光：适用于50-150μm孔径加工，穿透深度≤4层

• UV激光：实现30-80μm超微孔加工，定位精度±5μm

• 脉冲控制技术：通过脉宽调制实现不同介质层的阶梯式烧蚀

二、线路板设计成本控制模型

1. 工艺成本对比

• 1阶HDI（1次激光钻孔）：成本增幅35-40%

• 2阶HDI（2次激光钻孔）：成本增幅70-85%

• AnyLayer HDI（任意层互连）：成本达普通PCB的8-12倍

2. 叠层优化策略

• 错位叠孔设计：降低50%层间对准难度

• 埋孔-盲孔组合：减少40%通孔数量

• 混合孔径设计：核心区域采用激光孔，外围使用机械孔

三、信号完整性设计准则

1. 高速信号过孔优化

• 反焊盘设计：将过孔电容降低至0.12pF

• 背钻残留控制：残桩长度<10mil，消除85%以上Stub效应

• 地孔屏蔽：1:4信号孔/地孔比例，抑制近端串扰

2. 电源完整性保障

• 过孔载流能力：按IPC-2152标准，0.3mm过孔可承载1.2A@温升10℃

• 矩阵式布局：0.5mm间距过孔阵列，实现阻抗0.8mΩ@1MHz

• 热应力分析：采用Ansys仿真优化过孔分布，降低35%热应变

四、先进制造工艺融合

1. 填孔技术演进

• 导电胶填充：实现10μm级平面度，适用于40GHz毫米波电路

• 电镀填平：深宽比8:1超微孔填充，提升30%机械强度

• 纳米银浆：导热系数达8W/mK，解决功率器件散热瓶颈

2. 三维互连创新

• 堆叠过孔：实现Z轴方向多芯片互联

• 锥形过孔：渐变阻抗设计，带宽提升至56Gbps

• 光学过孔：集成波导结构，支持光电混合传输
