PCB厂家免费打样实战指南：如何科学规划尺寸与设计

据统计，75%的电子研发项目因PCB设计缺陷导致延期，而免费打样服务正成为破解这一难题的利器。

一、PCB打样有什么用？

不同于传统认知中的"简单试产"，现代打样已演变为工程验证系统：

• 功能验证：某无人机厂商通过10次迭代打样，将陀螺仪信号干扰降低40dB

• 工艺验证：在Mini LED背光模组中，0.2mm超薄板打样发现钢网变形问题

• 成本验证：某IoT企业通过对比4种板材，将BOM成本降低28%

二、尺寸设计原则：

1. 标准尺寸的经济性

主流免费打样服务多采用10×10cm基准尺寸，超出部分按面积阶梯收费。建议：

• 优先采用100×100mm标准尺寸

• 拼板设计时保留3mm工艺边

• V-cut分割线宽度控制在0.4mm以内

2. 特殊场景的尺寸策略

• 可穿戴设备：建议采用异形板设计

• 高频电路：保持关键信号距板边≥3mm，避免边缘效应

• 高密度布局：8层板建议最小线宽/线距4/4mil

三、如何科学规划及选择？

1. 文件优化三原则

• Gerber文件采用RS-274X格式

• 钻孔文件区分PTH/NPTH

• 阻焊层开窗扩大0.1mm

2. 工艺选择的门道

• 普通消费电子：选用FR-4板材1.6mm厚度

• 高频场景：优先选择罗杰斯4350B（捷配PCB库存常备）

• 柔性需求：选用0.2mm厚聚酰亚胺基材

3. 质量检验清单

• 使用4线检测法测量阻抗

• 进行3次热循环测试（-40℃~125℃）

• 用10倍放大镜检查焊盘完整性

四、常见误区

误区1：层数越多越好

某工业控制器项目盲目采用8层板，后经工程师建议改用6层盲埋孔设计，成本下降40%且性能达标。

误区2：过度追求最小线宽

在12V电源模块中，将0.2mm线宽改为0.3mm，载流量提升50%且良率提高。

误区3：忽视表面工艺

经对比测试，选择沉金工艺的接触点寿命比OSP工艺延长3倍，更适合高频连接器场景。

五、打样到量产该如何实现？

建议采用三阶段验证法：

1. 功能验证板（1-2pcs）

2. 工程验证板（5pcs含不同批次物料）

3. 生产验证板（带批次号追踪）

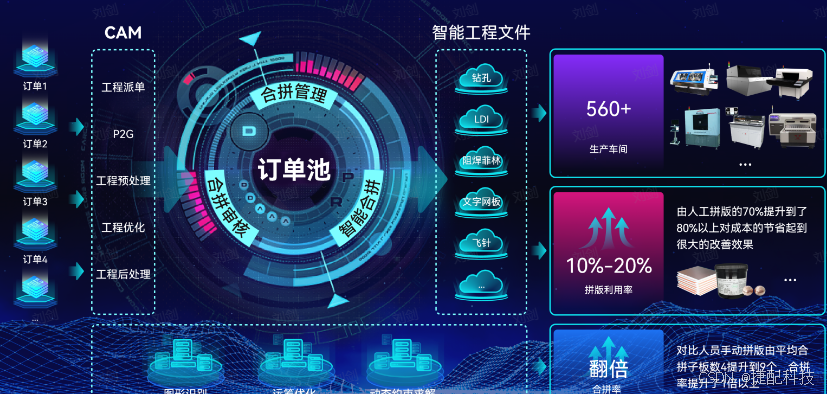

支持阶梯报价体系的厂商，可确保从5pcs到5000pcs的无缝过渡。其特有的云端协同平台，能实时同步DFM检查结果，平均缩短开发周期18天。
