PCBA三防漆涂覆工艺全解析

随着电子产品小型化趋势加速，电路板元器件间距已缩小至0.3mm以下。如何在有限空间内实现有效防护，成为工程师面临的关键挑战。本文结合行业实践，深入解析三防漆涂覆工艺的技术细节。

一、涂覆工艺的功能演进

三防漆从单一防护发展为多功能复合涂层，最新数据显示其防护效能提升超过300%。主要作用包括：

1. 环境隔离：防止潮气、盐雾渗透（防护效率≥95%）

2. 机械保护：抗震动能力提升50%

3. 电气优化：表面绝缘阻抗达10^14Ω

4. 散热辅助：部分含陶瓷填料涂层导热系数达2.5W/m·K

二、工艺选择决策树

2.1 传统涂覆方法

• 浸涂：成本最低，但材料损耗达40%

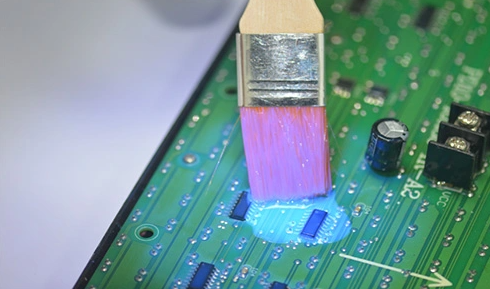

• 刷涂：适合维修场景，工时增加300%

• 空气喷涂：速度15cm/s，涂层厚度偏差±25%

2.2 精密涂覆技术

• 选择性喷涂：精度±0.1mm，材料利用率85%

• 数字涂覆：编程控制路径，复杂板效率提升60%

选择依据建议：

• 0402以下元件：必须采用选择性喷涂

• 间距<0.5mm区域：禁用刷涂/浸涂

• 汽车电子：优先UV固化工艺

三、核心工艺流程分解

3.1 预处理阶段

• 清洁标准：离子污染≤1.56μg/cm²

• 遮蔽工艺：

  • 胶带遮蔽：适用于>1mm间隙

  • 激光掩膜：精度达50μm

3.2 涂覆实施

选择性喷涂参数：

• 喷嘴直径：0.15-0.3mm

• 移动速度：20-50mm/s

• 膜厚控制：25-75μm

数字涂覆优势：

• 路径规划软件自动生成

• 实时厚度监测（精度±2μm）

• 支持10种材料快速切换

3.3 固化控制

• UV固化：3-5秒表干，需注意阴影区域二次固化

• 热固化：阶梯升温（60℃→120℃），避免气泡产生

• 湿气固化：湿度要求40-60%RH

四、材料性能对比

| 类型       | 耐温范围 | 修复难度 | 介电常数 | 典型应用场景       |

| 丙烯酸树脂 | -40~130℃ | 易       | 3.2      | 消费电子       |

| 聚氨酯     | -50~150℃ | 中等     | 2.8      | 工业控制       |

| 有机硅     | -60~200℃ | 难       | 2.4      | 汽车电子       |

| 环氧树脂   | -30~180℃ | 极难     | 4.1      | 军工航天       |

五、质量验证体系

1. 膜厚检测：X射线测厚仪（精度±1μm）

2. 附着力测试：划格法达到0级标准

3. 盐雾试验：72小时无腐蚀

4. 绝缘测试：耐压3000V/60s

5. 热冲击：-40℃↔125℃循环100次​
