PCB化学沉铜工艺知识必读

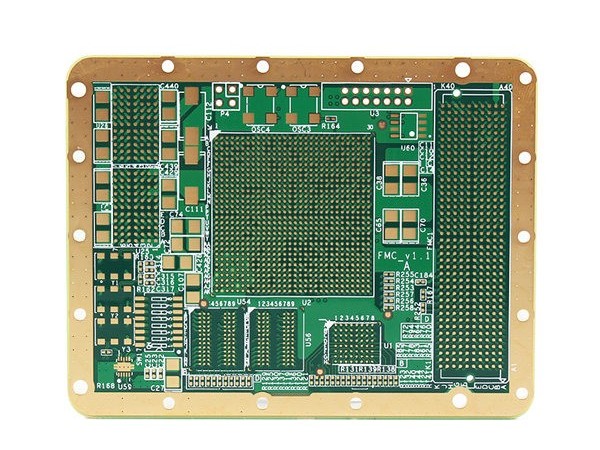

PCB化学沉铜是孔金属化的关键技术，直接影响电路板层间导通与信号传输质量。本文结合生产实践，解析化学沉铜工艺的核心参数控制与常见问题解决方案。

一、化学沉铜工艺流程分解

1. 预处理阶段

除胶渣：采用碱性高锰酸钾溶液（浓度5065g/L）处理，温度7280℃，时间814分钟。通过氧化反应清除钻孔残留树脂，形成35μm的微粗糙表面。

中和处理：使用3%双氧水与硫酸混合液，清除锰酸盐残留，防止后续活化液污染。

2. 活化关键步骤

胶体钯吸附：在pH值2.83.2的活化液中，钯胶体颗粒通过静电吸附在孔壁。推荐采用超声波辅助活化，可提升高纵横比孔（10:1以上）的吸附均匀性。

解胶处理：用0.10.2N盐酸去除胶体钯外层Sn²⁺保护层，暴露钯催化核心。控制解胶时间23分钟，避免过度腐蚀。

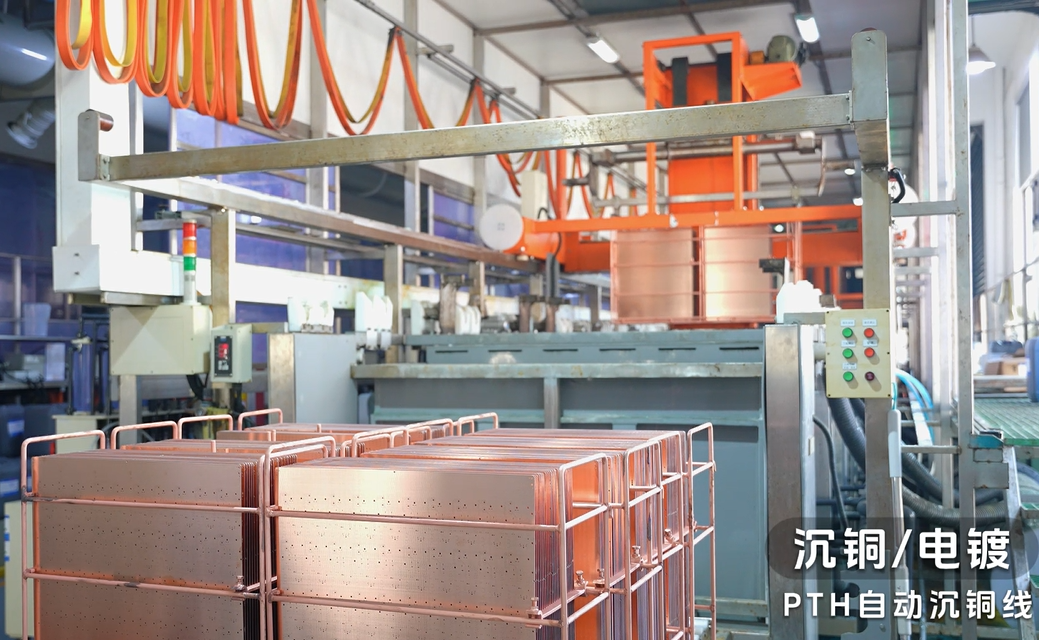

3. 化学沉铜反应

溶液配方：

• 铜离子浓度：1.82.5g/L（硫酸铜）

• 甲醛还原剂：3.04.5g/L

• EDTA络合剂：2840g/L

• pH值：9.09.5（NaOH调节）

温度控制在3035℃，沉铜速率约2μm/15分钟。

二、核心参数控制要点

1. 温度波动影响

温度每升高5℃，沉铜速率提高30%。但超过38℃会引发溶液自分解，产生铜粉。建议采用双层槽体设计，内槽温控精度±0.5℃。

2. pH值调节技巧

pH值低于8.5时，铜沉积速率下降50%；高于9.8时，溶液稳定性变差。每小时需检测并补加NaOH（浓度1014g/L），维持碱性环境。

3. 溶液寿命管理

甲醛浓度低于2.5g/L时，沉铜层出现孔口薄、孔底厚现象。每生产100㎡板需补加：

• 硫酸铜：1.2kg

• 甲醛：0.8L

• EDTA：0.5kg

三、常见问题与解决方案

1. 孔铜厚度不均

现象：高纵横比孔（8:1以上）底部铜厚比孔口薄20%以上

原因：溶液渗透不足，铜离子补充不及时

对策：

• 增加超声波辅助（频率40kHz，功率300W/m³）

• 采用反向喷淋系统，流速控制在23m/s

2. 铜层结合力差

现象：热应力测试（288℃/10秒）后出现分层

原因：微蚀深度不足（<0.8μm）

优化方案：

• 微蚀液更新：过硫酸钠浓度保持6075g/L

• 铜离子污染控制：<30g/L

3. 溶液自分解

现象：槽液浑浊，产生铜粉沉积

紧急处理步骤：

1. 立即停止生产，降温至25℃

2. 添加0.5g/L硫脲作为稳定剂

3. 过滤清除悬浮颗粒

设备选型建议

• 活化槽：PP材质，带钛合金加热管

• 沉铜槽：316L不锈钢，配备0.1μm精密过滤器

• 温控系统：PID算法，响应时间<10秒
