格点系统设计中7个关键决策点

PCB设计，格点系统就像工程师的"隐形标尺"，直接决定着电路板的精度与生产效率。

​一、单位制选择

当英制（mil）与公制（mm）元器件共存时，捷配建议采用"三七原则"：

1. 若70%以上器件采用公制脚距（如0.5mm BGA），则全板采用0.05mm格点系统

2. 英制器件占比超过30%时，推荐使用2mil（约0.05mm）的兼容性格点

3. 混合设计场景下，需在机械层标注两种单位的换算关系（1mil=0.0254mm）

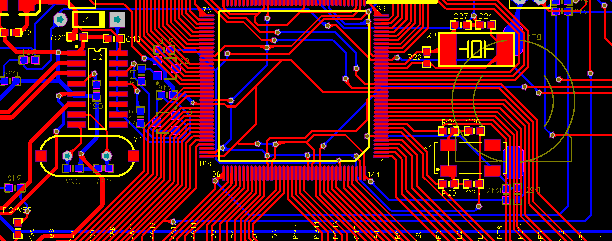

二、设计阶段的三级格点策略

1. 布局阶段

• 大器件（IC/连接器）采用50-100mil格点，确保器件边缘对齐

• 无源小元件（0402电阻）切换至25mil格点，优化空间利用率

• BGA区域单独设置1mm网格，使过孔精准落在焊盘中心

2. 布线阶段

• 常规信号线使用5mil格点，满足3W规则下的走线密度

• 电源层采用25mil大格点，降低平面分割难度

• 射频线路推荐0.05mm格点，控制阻抗波动在±5%以内

3. 后期验证
启用捷配DFM工具的"格点合规性检测"，可自动识别23类格点冲突，包括：

• 器件本体超出格点锚定范围

• 差分对偏离中心轴线0.5mil以上

• 过孔与焊盘的格点相位偏差

三、90%工程师踩过的三大坑

1. 单位制混合灾难
某医疗设备板因未统一公制/英制格点，导致0402电阻偏移0.3mm，直接损失12万物料成本。

2. 盲孔格点失控
8层板设计中，L3-L6层盲孔未采用独立格点，引起阻抗波动超15%。捷配方案是：

• 盲孔区域设置0.05mm专属格点

• 相邻层铺铜退缩2倍孔径

3. 散热器格点疏忽
TO-220封装未对齐5mm网格，造成散热片安装倾斜。修正方案：

• 大功率器件强制绑定2.5mm网格

• 安装孔周边设置3mm禁布区

四、协同设计指南

1. 文件标注规范

• 在机械层用紫色标注格点基准线

• 拼板V-CUT槽3mm内禁止设置格点锚点

2. 工艺匹配原则

• 沉金板推荐0.05mm格点，OSP板可用0.1mm格点

• 陶瓷基板需增加0.02mm热膨胀补偿

3. 智能审单系统
上传文件时勾选"格点自检"，可获取：

• 器件对齐度分析报告

• 阻抗连续性预测值

• 贴片机路径优化建议

在01005元件普及的今天，0.05mm已成为高密度PCB的基准格点。捷配建议每月用激光干涉仪校准设计软件格点参数，并与贴片厂商同步设备识别精度。记住：优秀的格点设计能让EDA软件"算得准"、生产线"贴得稳"，这才是高效研发的底层密码。
