PCB焊盘防脱落指南

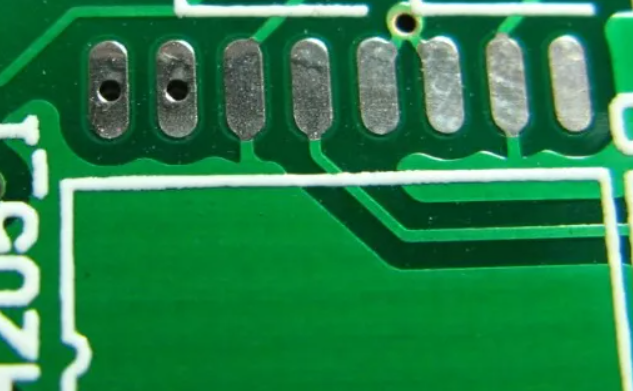

PCB焊盘脱落是电子制造领域的"慢性病"，尤其在返修环节，电烙铁的高温冲击常导致铜箔与基材分层。

一、材料层：

1. 基材优选标准

覆铜板必须通过三项核心测试：

• 剥离强度 ≥1.2N/mm（IPC-4101标准为0.8N/mm）

• 耐热性 T288分层时间＞30分钟（常规基材仅5分钟）

• CTI值 ≥600V（防止高压场景下的电化学腐蚀）

推荐使用建滔IT-180A低玻纤纱基材，其铜箔与树脂结合力提升40%，在260℃高温下仍能保持稳定。

2. 表面处理升级

• 沉金厚度 ≥1μm，形成物理隔离层

• OSP膜厚 0.2-0.4μm，降低焊接热应力

• 复合工艺 ENIG+OSP方案耐盐雾能力突破120小时

二、存储管理：

1. 环境监控体系

• 仓库湿度实时监测，超标自动启动除湿系统

• 分区存储：常规区（40%RH）、精密器件区（30%RH）

• 货架离地50cm，距墙30cm保障空气流通

2. 干燥工艺参数

• 真空包装前进行8小时/80℃烘干处理

• 内置湿度指示卡，变色阈值设定为15%RH

• 拆包后未使用板材需在4小时内回封

实测数据：经过干燥处理的PCB板，焊接时温度可降低20℃，分层风险减少70%。

三、返修工艺：

1. 工具选型建议

• 热风枪 ：温度梯度控制（300℃→220℃阶梯降温）

• 恒温烙铁 ：设定温度265±5℃，焊头直径≤1mm

• 激光焊接 ：局部温升速率＜10℃/ms，热影响区缩小80%

2. 返修操作规范

• 预热处理：120℃预热60秒，避免热冲击

• 焊接时间：单点操作≤3秒，超时强制冷却

• 辅助散热：0.5mm铜片导热，降低焊盘温度峰值

四、失效分析与工艺优化

1. 诊断技术

• 3D X射线 ：检测0.02mm级微裂纹

• 红墨水试验 ：定位应力集中区域

• 热成像分析 ：实时监控焊点温度分布

2. 优化措施

• 增加焊盘锚点：0.3mm方形焊盘加4个0.15mm过孔

• 铜箔加厚：返修区域铜厚从1oz增至2oz

• 阻焊开窗优化：焊盘边缘预留0.1mm隔离带
