基准尺寸与基准面设计9条黄金法则

作为PCB行业的"老司机"，我们发现80%的SMT贴片不良案例都与基准设计缺陷有关，今天我们就来聊聊。

一、别让小数点后的误差毁了整板

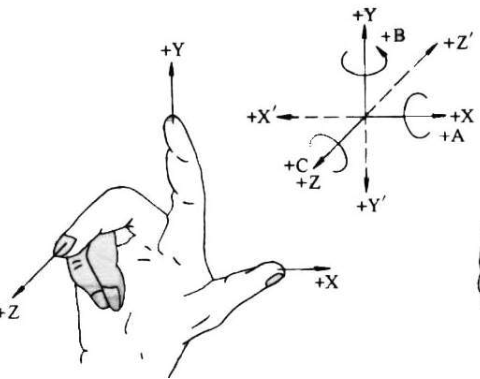

基准点就是贴片机的"导航坐标"，这里分享三个核心参数：

1. 全局基准点必须做到1.5mm±0.02mm的实心圆，阻焊开窗直径要≥3mm。

2. 局部基准点针对0.4mm间距的QFP或BGA器件，直径要缩到1.0mm±0.03mm。

3. 拼板工艺边上的基准点必须内缩3mm以上，否则V-CUT分板时产生的金属碎屑会覆盖基准点。

二、基准面布局的三大雷区与破解方案

雷区1：对称布局陷阱
双面板的正反面基准点坐标偏差必须＜0.03mm，否则翻板贴装时会累积误差。

破解方案：

• 使用十字交叉定位法，在板面四角设置非对称基准组

• 内层铺铜时采用镜像补偿设计

雷区2：高温变形盲区
镀锡基准点在过三次回流焊后，表面平整度会劣化至25μm以上，直接影响识别精度。

破解方案：

• 大功率板优先采用哑光OSP工艺

• 对需要多次过炉的板子，基准点直径增加0.1mm冗余量

雷区3：材料对比度疏忽
黑色阻焊板用镀金基准点时，反射率会下降42%。

三、多层板设计的"夹心饼干"法则

面对8层及以上高阶PCB：

1. 外层基准：每个信号层单独设置2组基准点，间距为板边长的1/3

2. 内层基准：在L2/L6层埋入0.5mm方形铜块作为阻抗校准点

3. 跨层校准：通过盲孔连接不同层基准点，误差控制在±0.015mm以内

四、高效对接3个秘籍

1. 文件标注规范
   在机械1层用紫色标注基准点坐标，并在钻孔图添加直径公差带。

2. 特殊工艺报备
   涉及陶瓷基板或铝基板时，提前告知基准点处理工艺。

3. 实时数据共享
   通过云平台同步贴片机的视觉参数包括：

• 光学识别波长（推荐850nm红外）

• 灰度对比阈值（建议设置在120-140）

• 基准点匹配算法版本

五、这些设计误区正在烧你的钱

1. 在基准点3mm范围内走时钟线（引发47%的误触发）

2. 拼板时未在子板添加局部基准（导致22%的元件偏移）

3. 采用非标准六边形基准点（识别失败率增加35%）

4. 忘记给金属化半孔板做基准补偿（累计误差超0.1mm）

5. 混用不同表面处理的基准点（良率波动达±8%）

​在元件尺寸进入01005时代，基准设计已从辅助功能升级为核心竞争力。
