四层板的电池管理电路设计

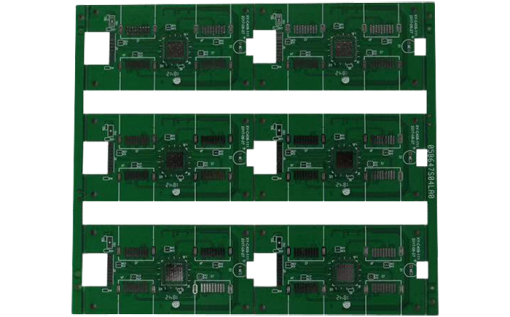

新能源汽车与储能系统爆发式增长的今天，四层PCB已成为电池管理电路（BMS）的核心载体。

一、层叠设计与电源完整性优化

1. 抗干扰层叠架构

推荐采用「信号-地-电源-信号」非对称结构（S-G-P-S），实测数据显示：

• 电磁隔离：地平面将上下信号层隔离，串扰降低55%

• 电源承载：2oz厚铜电源层通流能力提升至40A

• 阻抗控制：电压采样线宽误差±3%（普通设计±8%）

特殊场景配置：

• 高压采样模块：采用IT-180A低玻纤纱基材，CAF耐受电压＞1000V

• 通信隔离区：在CAN总线区域插入0.2mm无铜介质层，共模噪声抑制提升30%

二、关键电路模块设计规范

1. 电压采样网络

• 走线规则：采样线距板边≥5mm，与高压线间距≥3W（W为线宽）

• 滤波设计：每个采样点配置10nF MLCC+10Ω电阻，噪声抑制至10mV以下

• 等长控制：电池模组间采样线长度差＜50mil，时序误差＜1ns

2. 电流检测路径

• 分流器选型：75μΩ锰铜分流器，温漂系数＜50ppm/℃

• 差分走线：采用0.15mm线宽+0.3mm间距，共模抑制比＞80dB

• 屏蔽处理：电流路径上下层铺铜并打接地过孔阵列（间距≤5mm）

3. 通信电路防护

• CAN总线：终端电阻布局距连接器≤10mm，阻抗匹配误差±5%

• 隔离设计：数字隔离器两侧电源平面间距≥1.2mm，爬电距离＞8mm

​

三、热管理与可靠性提升策略

1. 散热体系构建

• 厚铜设计：MOSFET驱动路径采用3oz铜箔，温升降低25℃

• 过孔阵列：BGA下方布置0.3mm直径过孔，热阻降低40%

• 导热垫片：6061铝合金散热片+1.5W/m·K导热硅脂，接触面平面度≤15μm

2. 三防工艺控制

• 涂层选择：改性聚氨酯三防漆，厚度80-120μm，耐盐雾＞1000小时

• 涂覆精度：机器视觉定位±0.1mm，避开测试点与连接器

• 固化工艺：阶梯式升温曲线（25℃→80℃→125℃），附着力＞5B级

四、量产验证与失效分析

1. 极端环境测试

• 温度冲击：-40℃~125℃循环500次，焊点空洞率＜3%

• 振动测试：20-2000Hz随机振动+50g冲击，器件位移＜0.03mm

• 高压隔离：AC 3000V耐压测试，漏电流＜1mA

2. 失效定位技术

• 红墨水试验：定位BGA焊点裂纹，精度达0.01mm

• 3D X射线：检测0.02mm级孔铜断裂与CAF失效

• 热成像分析：锁定异常温升区域，精度±1℃
