xilinx sata phy主要是通过transceiver IP 进行移植，xilinx的底层目前主要有gtp gtx gth gty,不同的底层，PHY都需要重新适配
在这里插入图片描述

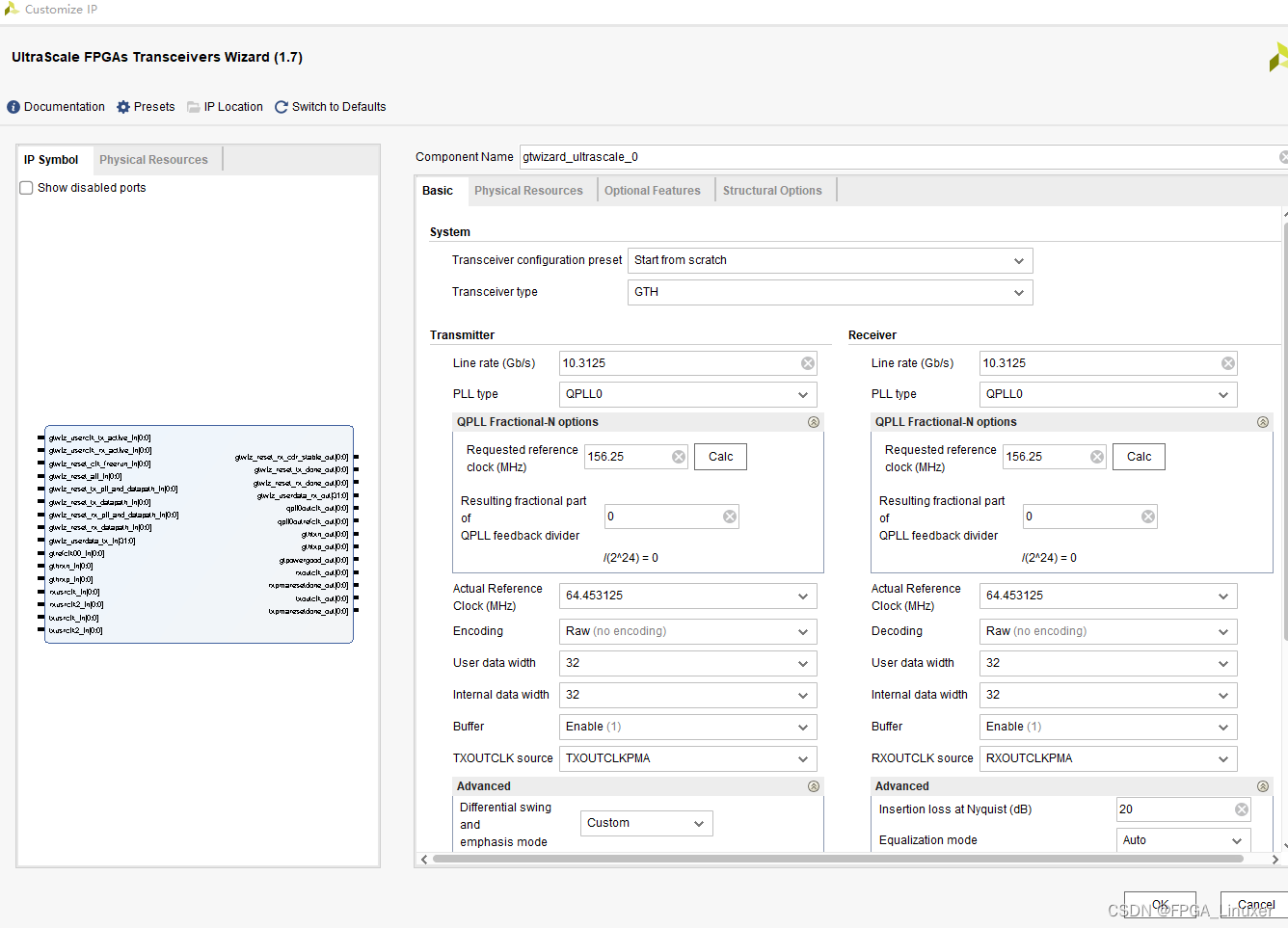

以下开始针对ZCU器件的GTH4底层进行配置

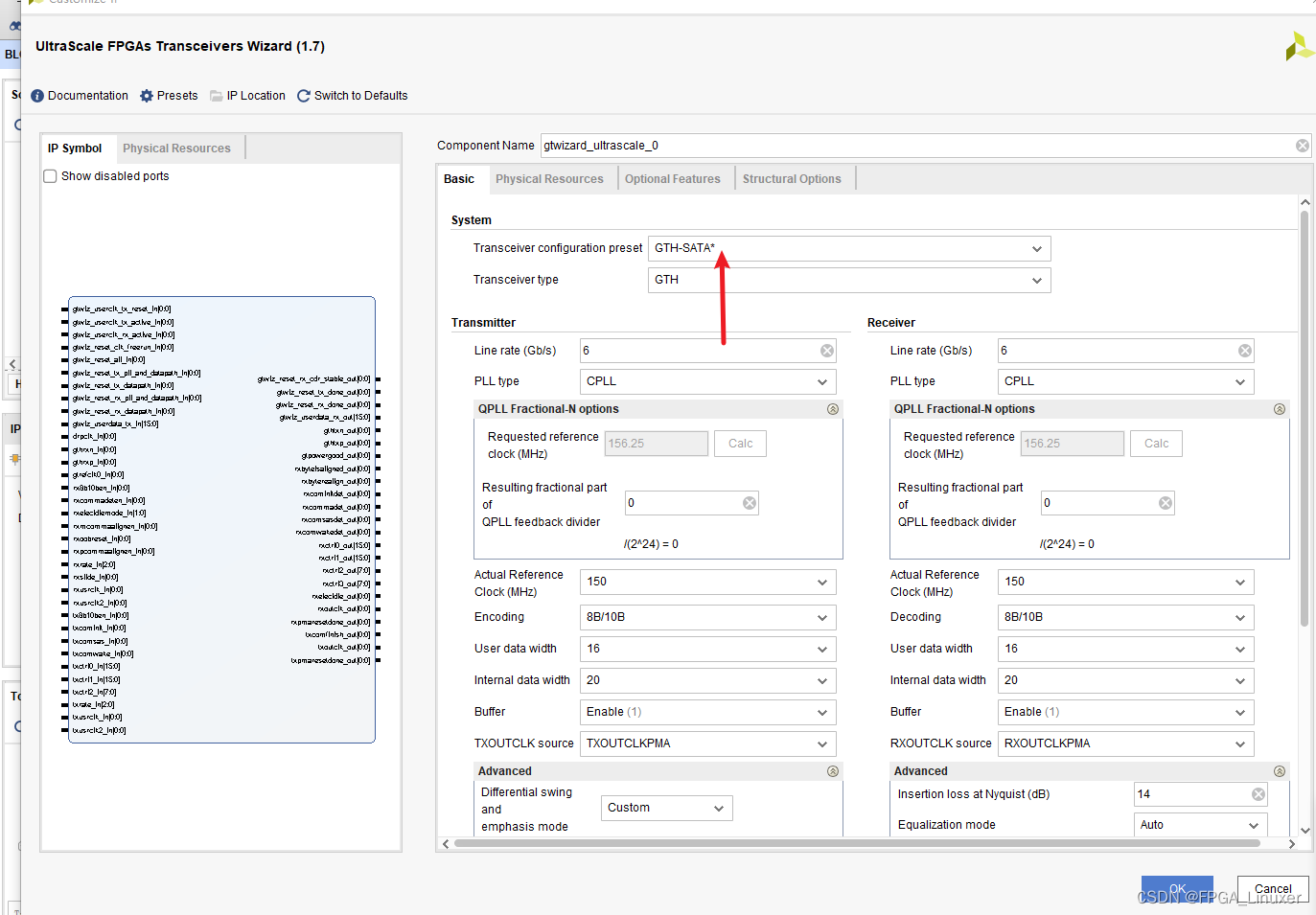

首先可以选择对应的类型

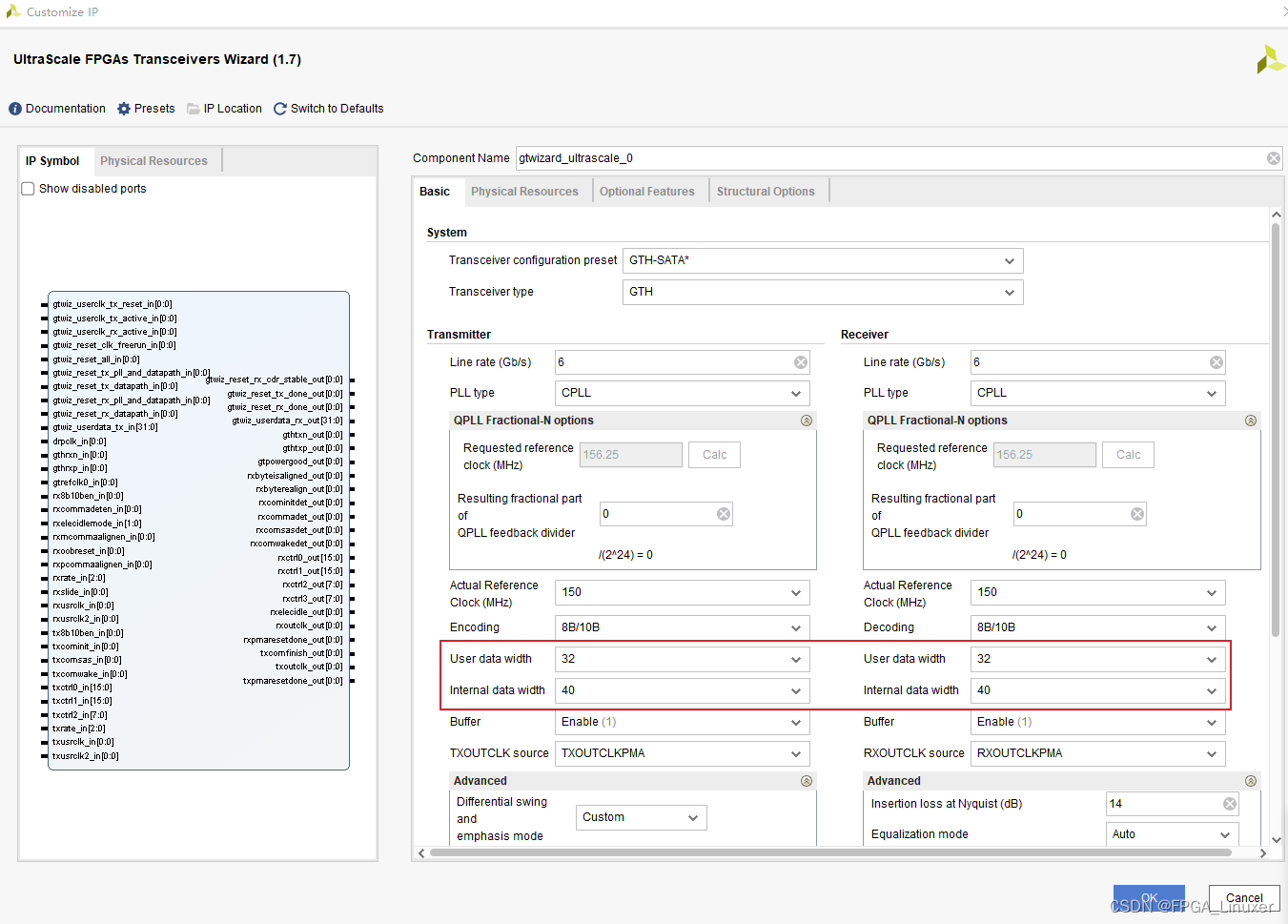

2，设置数据位宽，我这里设置为32位宽

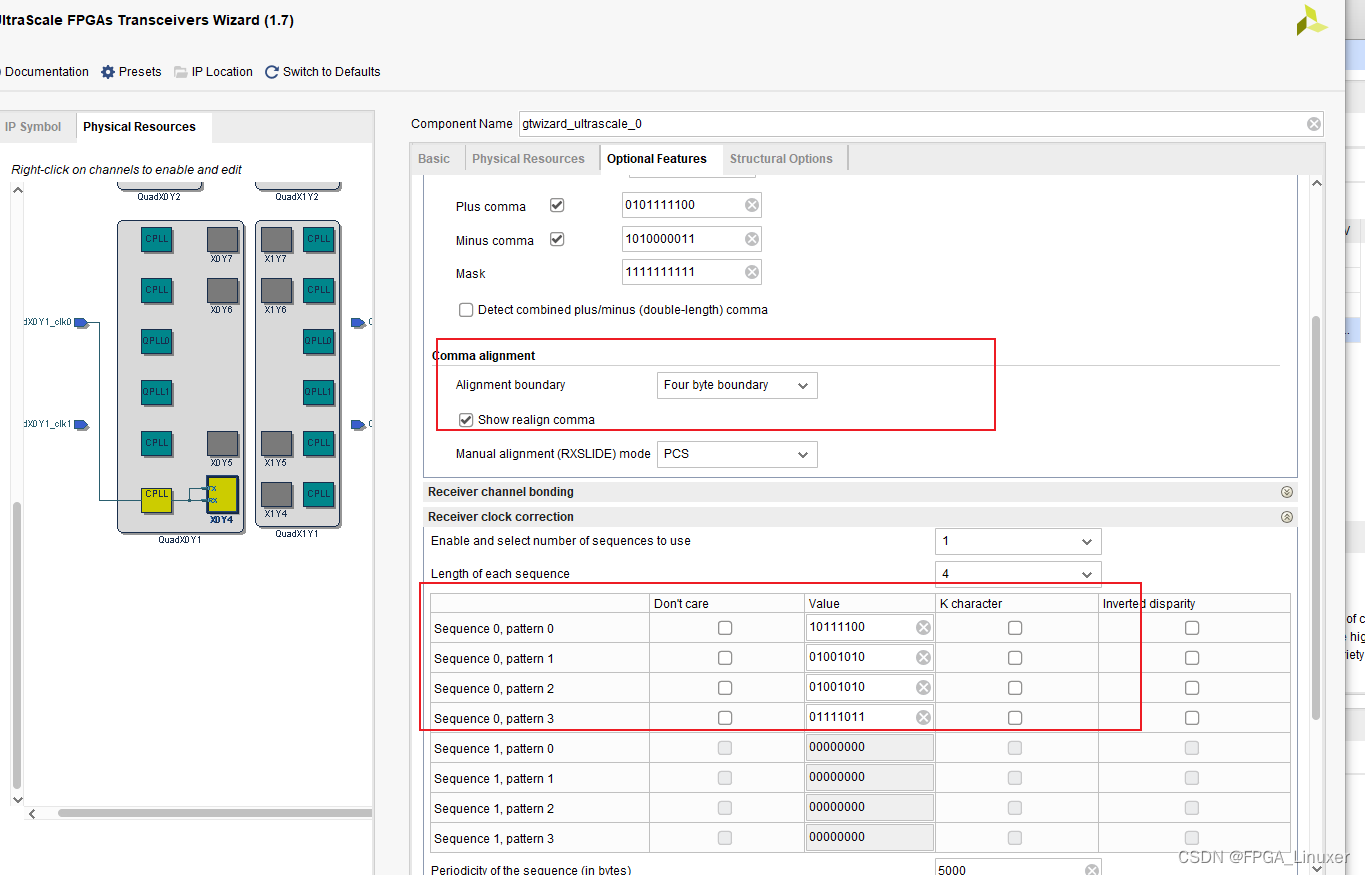

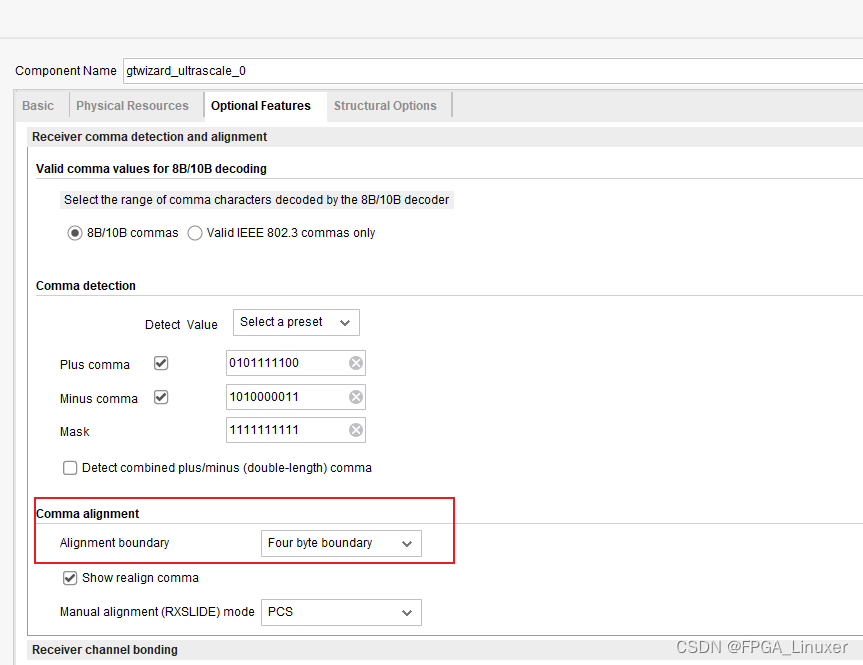

3.设置对齐方式

在这里插入图片描述

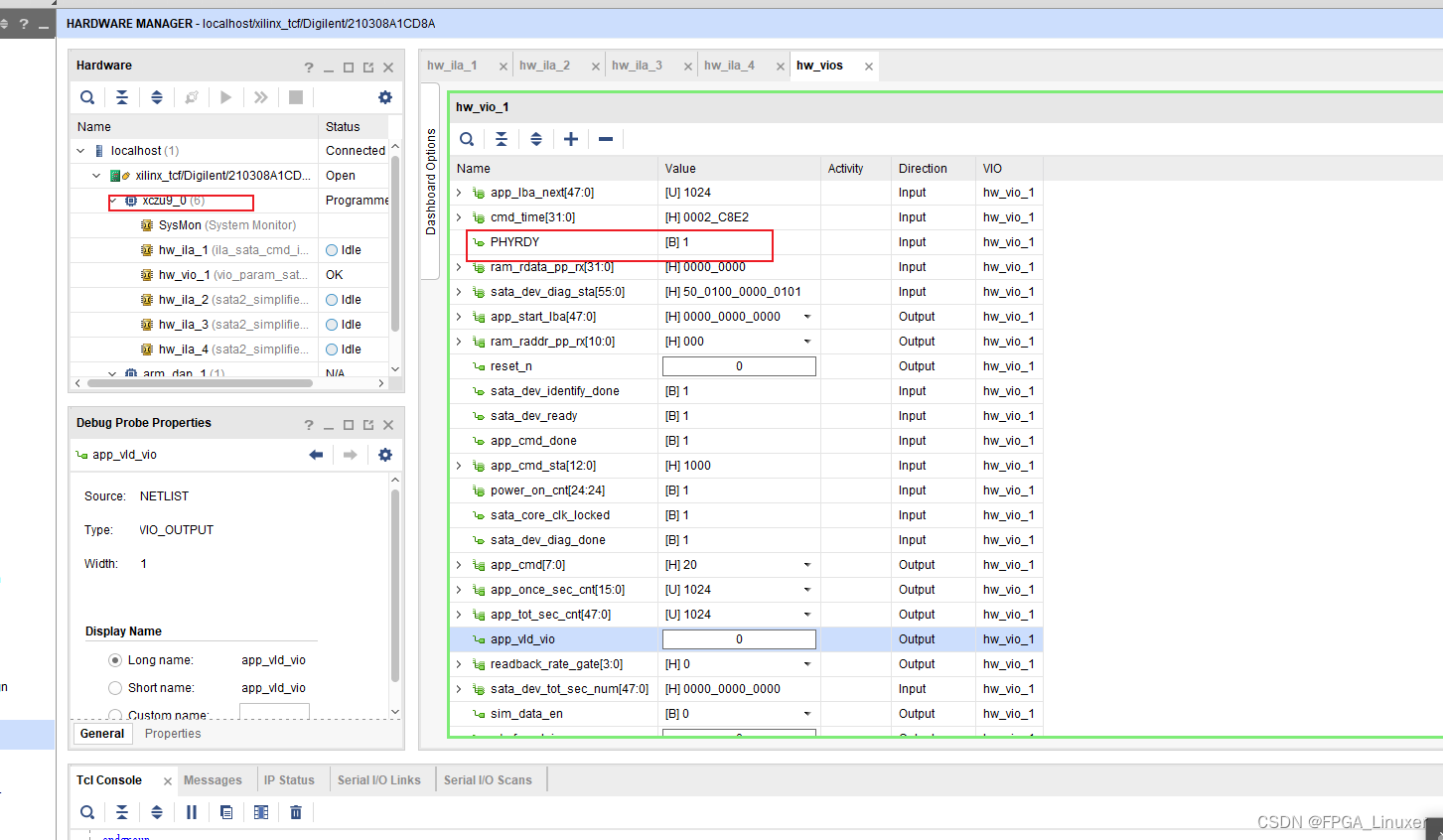

设置完成，再根据端口上的信号去适配原有的sata ip核即可
在这里插入图片描述
