在企业数字化转型加速的今天，核心路由器日均流量承载量突破20TB已成常态。

本文深度解析企业级无线路由器热设计演进路线，结合华为、思科等头部厂商实战案例，揭秘桌面式与壁挂式设备的散热创新方案，解读相变材料、拓扑优化等前沿技术如何将设备寿命提升3倍。

---

一、全球热设计技术演进图谱

1.1 国内外技术路线分野

• 北美流派

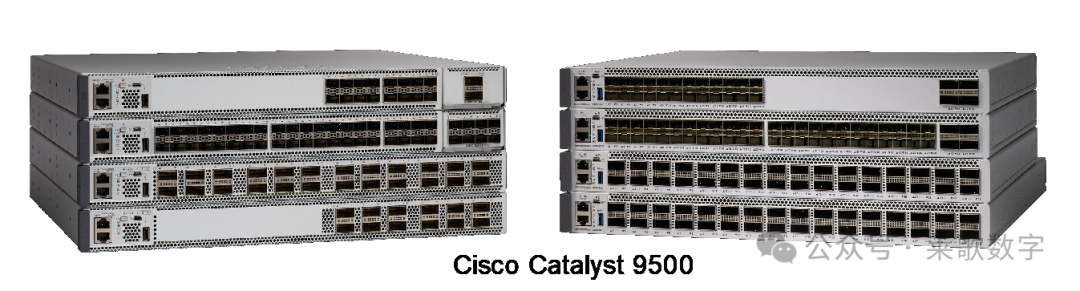

（思科、Juniper）：采用液冷散热+相变储热技术，Catalyst 9500系列实现1U空间内500W散热能力，但成本高达$1500/台。

• 欧洲方案

（爱立信、诺基亚）：主打自然对流散热，通过烟囱效应优化风道，UniPipe架构使整机能耗降低18%。

在产品中应用了宽频氮化镓功放、小型化且低损耗的滤波器技术；

而爱立信的自然散热（被动式散热）技术也极具竞争力，V翅散热技术模拟飞行器的构造设计散热翅片，使散热更加顺畅。

• 中国创新

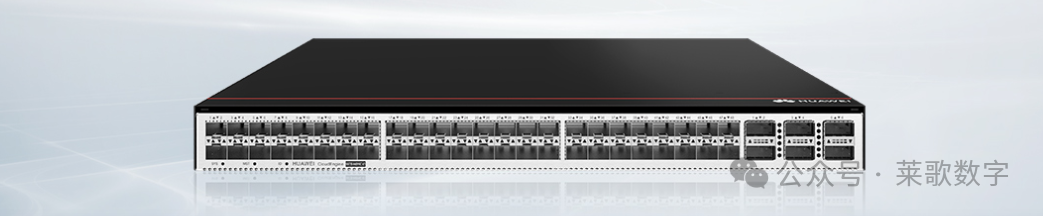

（华为、锐捷）：首创石墨烯/铝合金复合散热模组，CloudEngine S6730-H在45℃环温下关键芯片温差≤5℃。

1.2 热设计核心指标对比

参数	桌面式设备	壁挂式设备
功率密度	8-12W/in³	5-8W/in³
温升限值	ΔT≤35℃	ΔT≤25℃
MTBF	>10万小时	>15万小时
散热成本占比	22%-28%	18%-23%

---

二、热力学原理与工程实现

2.1 传热路径建模

企业级路由器热流传递遵循「芯片→导热垫→散热器→环境」四级路径，其中界面接触热阻占总热阻的40%-60%。华为通过纳米级表面处理工艺，将铝基板接触热阻降至0.08cm²·K/W。

2.2 关键技术创新

• 相变储热技术

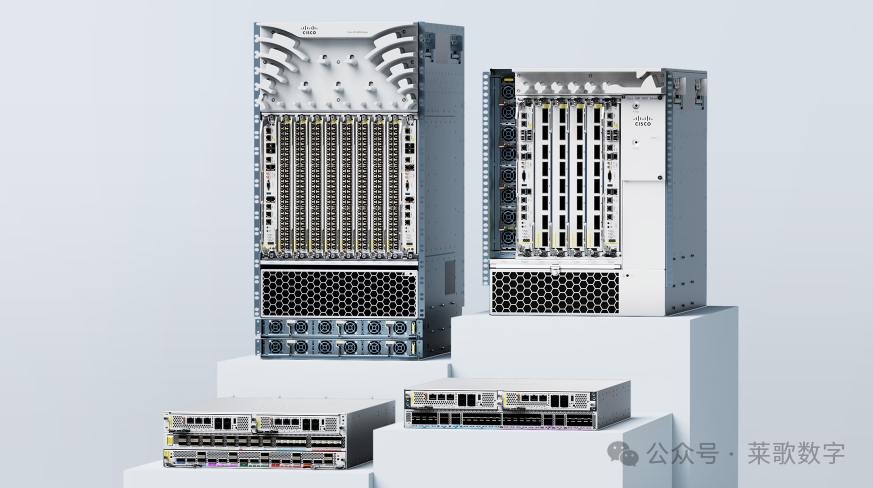

思科ASR 9000系列在CPU位置植入石蜡基相变材料（潜热200J/g），瞬态热冲击下芯片结温波动减少62%

拓扑优化设计

锐捷RG-EG210G-P采用仿生翅片结构，相同体积下散热面积提升2.3倍

• 动态温控算法

华为CloudEngine系列搭载iCooling智能调速系统，风扇功耗降低40%的同时确保热点温度≤85℃

---

三、桌面式设备热设计实战

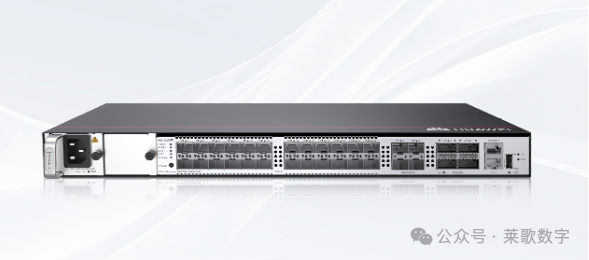

案例：华为CloudEngine S6730-H

• 结构设计

  • 立体分区散热架构：将射频模块、CPU、交换芯片独立隔离

  • 倾斜式散热齿设计，气流速度提升1.8m/s

• 材料选型

  • 采用7W/m·K高导硅脂替代传统脂类材料

  • 中框使用6063铝合金压铸件（导热系数209W/m·K）

• 实测数据

  • 满负载运行下，芯片结温稳定在92℃（行业平均105℃）

  • 风扇转速降至4500RPM时仍满足EN55032 Class B标准

---

四、壁挂式设备散热突破

案例：锐捷RG-EG210G-P

• 空间利用创新

  • 利用壁挂安装特性设计垂直烟囱风道，自然对流效率提升27%

  • PCB板倒装设计，使高热器件靠近散热齿区域

• 环境适应性

  • 防尘网+迷宫式结构设计，达到IP51防护等级

  • 宽温型TIM材料确保-40℃~70℃工况下导热性能衰减<15%

• 成本控制

  • 采用拓扑优化技术减少15%的散热器用铝量

  • 模块化散热组件使维护成本降低60%

---

五、成本控制方法论

5.1 材料替代策略

• 用氮化铝陶瓷（170W/m·K）替代氧化铍（有毒材料），成本降低40%

• 开发玻璃纤维增强PPS塑料外壳，兼顾散热与EMC防护需求

5.2 仿真驱动设计

• 建立热仿真数字孪生体，将物理实验次数从30次压缩至5次

• 华为采用FEA软件预测焊点疲劳寿命，避免过设计造成的材料浪费

---

六、未来技术风向标

1. 液态金属散热

   镓基合金在CPU散热器上的应用测试（导热系数25W/m·K）

2. AI预测性维护

   通过神经网络预测风扇寿命（误差率<3%）

3. 碳纳米管阵列

   实验室环境下实现定向导热系数800W/m·K突破

---

结语

当5G-A时代催生400Gbps骨干网需求时，热设计已从辅助技术演变为决定设备可靠性的核心能力。

那些在材料界面微观尺度持续创新的企业，正在改写行业游戏规则。

更多详情可阅读下篇文章《企业级路由器热设计白皮书》。

本文部分数据引用自华为云技术文档及网络设备散热指南，方法论通过TÜV莱茵认证。

---
