阻尼元件基本属性
阻尼元件为耗能元件,在振动过程中,阻尼器始终产生阻尼阻碍质量元件的运动,从而以做负功的形式消耗系统的能量。
基本假设
- 忽略阻尼器的质量
- 阻尼元件对于外激励的响应为其移动速度的函数 F d = f ( x ˙ ) (1) F_\text{d}=f(\dot{x})\tag{1} Fd=f(x˙)(1)

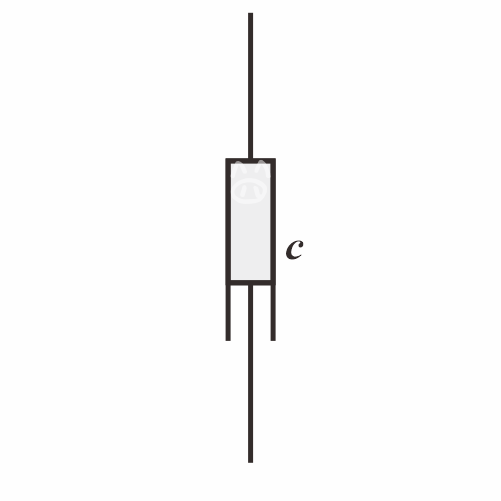

粘性阻尼
粘性阻尼 (viscous damping) 与速度成正比的阻尼,最简单的阻尼模型
粘性阻尼是一种 线性阻尼 (linear damping)
对于平移振动系统
F
d
=
c
x
˙
(2)
F_\text{d}=c\dot{x}\tag{2}
Fd=cx˙(2)
阻尼系数
c
c
c
- 阻尼器产生单位速度时所需要施加的阻尼力
- 量纲 [ M ] [ T − 1 ] [\text{M}][\text{T}^{-1}] [M][T−1]
- 国际制单位 N ⋅ s / m \text{N}\cdot\text{s}/\text{m} N⋅s/m
对于角振动系统
M
d
=
c
θ
˙
(3)
M_\text{d}=c\dot{\theta}\tag{3}
Md=cθ˙(3)
扭转阻尼系数
c
c
c
- 阻尼器产生单位角速度时所需要施加的阻尼力矩
- 量纲 [ M ] [ L ] 2 [ T − 1 ] [\text{M}][\text{L}]^2[\text{T}^{-1}] [M][L]2[T−1]
- 国际制单位 N ⋅ m ⋅ s / rad \text{N} \cdot \text{m} \cdot \text{s}/\text{rad} N⋅m⋅s/rad
和弹性元件类似,复杂系统中的阻尼元件组也可以等效为一个 等效阻尼 (equicalent damping),其系数称为 等效阻尼系数。其值可利用原系统和简化系统阻尼耗能相等的原则确定。
非粘性阻尼
所有不适用粘性模型的阻尼,种类很多
库仑阻尼
库伦阻尼 (Coulomb damping) = 干摩擦阻尼
- 方向与运动速度方向相反
- 大小保持不变
F d = − μ ⋅ m g ⋅ sgn ( x ˙ ) (4) F_\text{d}=-\mu \cdot mg \cdot \text{sgn}\left(\dot{x}\right)\tag{4} Fd=−μ⋅mg⋅sgn(x˙)(4)
- 干摩擦系数 μ \mu μ 取决于接触面属性 (材料、粗糙度)
- 符号函数 sgn ( x ˙ ) = x ˙ ( t ) ∣ x ˙ ( t ) ∣ \text{sgn}(\dot{x})=\frac{\dot{x}(t)}{|\dot{x}(t)|} sgn(x˙)=∣x˙(t)∣x˙(t)
结构阻尼
结构阻尼 (structural damping) = 滑移阻尼 + 材料阻尼
滑移阻尼 各构件发生相对滑动而产生的的阻尼

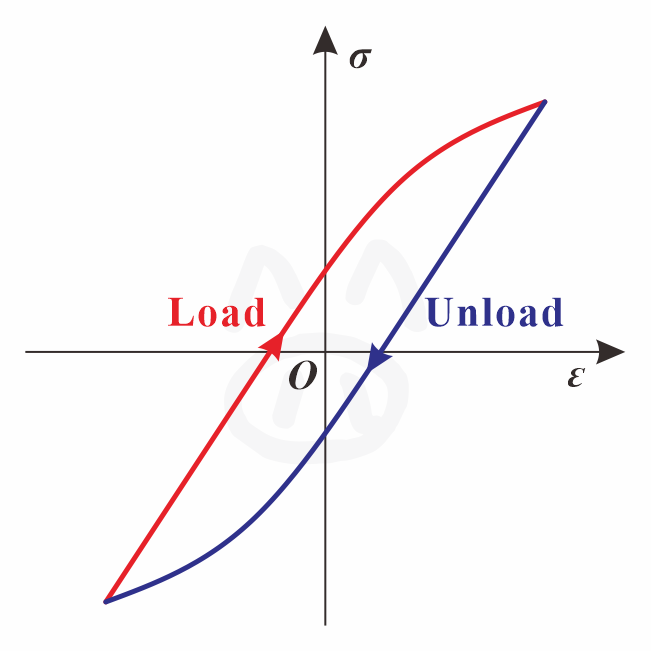

材料阻尼 材料在弹塑性范围内加、卸载曲线不重合,存在滞回曲线,将导致能量的耗散 (其大小为滞回曲线所围的面积),从而产生阻尼。
- 方向与运动速度方向相反
- 对于大多数金属,材料阻尼在一个周期内所消耗的能量与振幅的平方成正比,而在相当大的范围内与振动频率无关
W
d
=
α
x
max
2
(5)
W_\text{d}=\alpha x_\text{max}^2\tag{5}
Wd=αxmax2(5)
流体阻尼
流体阻尼 (fluid damping) 物体以较大速度在粘性较小的流体 (如空气、液体) 中运动时,流体介质对运动物体产生的阻尼
- 方向与运动速度方向相反
- 大小与速度的平方成正比 F d = − γ x ˙ 2 sgn ( x ˙ ) (6) F_\text{d}=-\gamma\dot{x}^2\text{sgn}(\dot{x})\tag{6} Fd=−γx˙2sgn(x˙)(6)
