细说卫星导航：定位方程的数学推导与伪距误差分析

定位方程的数学推导与伪距误差分析

1. 伪距误差的来源与建模

在卫星导航中，伪距测量值 ${\rho }_i$ 受多种误差因素影响，主要来源包括：

1. 电离层延迟：信号穿过电离层时折射导致的额外路径延迟。
2. 对流层延迟：信号穿过对流层（大气底层）时的折射。
3. 多径效应：信号反射或散射导致的额外路径。
4. 接收机噪声：硬件误差、量化误差等。
5. 卫星钟差：卫星时钟与系统时间偏差（已通过导航电文修正，但残余误差仍存在）。
6. 轨道误差：卫星位置计算误差。

这些误差可建模为伪距的加性误差项：
$${\rho }_i=d_i+c\Delta t+{ϵ}_i$$
其中：

• $d_i$ 是真实几何距离
• $c\Delta t$ 是接收机钟差
• ${ϵ}_i$ 是总误差项，包含上述所有误差源，通常假设为随机误差，满足：
  $${ϵ}_i\sim \mathcal{N}(0,{\sigma }_i^2)$$

---

2. 含误差的定位方程

考虑误差后的定位方程为：
$$\sqrt{(x_i-x{)}^2+(y_i-y{)}^2+(z_i-z{)}^2}+c\Delta t={\rho }_i-{ϵ}_i$$

线性化后（参考之前的推导）变为：
$$A\Delta \mathbf{x}=\mathbf{b}-ϵ$$
写成矩阵形式：
$$\left[\begin{array}{cccc}\frac{x_1-x_0}{d_1}& \frac{y_1-y_0}{d_1}& \frac{z_1-z_0}{d_1}& 1\\ \frac{x_2-x_0}{d_2}& \frac{y_2-y_0}{d_2}& \frac{z_2-z_0}{d_2}& 1\\ \frac{x_3-x_0}{d_3}& \frac{y_3-y_0}{d_3}& \frac{z_3-z_0}{d_3}& 1\\ \frac{x_4-x_0}{d_4}& \frac{y_4-y_0}{d_4}& \frac{z_4-z_0}{d_4}& 1\end{array}\right]\left[\begin{array}{c}\Delta x\\ \Delta y\\ \Delta z\\ \Delta t\end{array}\right]=\left(\left[\begin{array}{c}{\rho }_1-d_1\\ {\rho }_2-d_2\\ {\rho }_3-d_3\\ {\rho }_4-d_4\end{array}\right]-\left[\begin{array}{c}{ϵ}_1\\ {ϵ}_2\\ {ϵ}_3\\ {ϵ}_4\end{array}\right]\right)$$

---

3. 误差对定位结果的影响分析

（1）最小二乘解的误差传播

使用最小二乘求解时，得到修正量：
$$\Delta \mathbf{x}=(A^{T}A{)}^{-1}{A}^T\mathbf{b}$$
由于 $ϵ$ 存在，实际解存在偏差。根据误差传播定律，$\Delta \mathbf{x}$ 的协方差矩阵为：
$$\text{Cov}(\Delta \mathbf{x})=(A^{T}A{)}^{-1}{A}^T\text{Cov}(ϵ)A(A^{T}A{)}^{-1}$$
假设各伪距误差独立且方差已知（例如通过误差模型估计）：
$$\text{Cov}(ϵ)=\text{diag}({\sigma }_1^2,{\sigma }_2^2,\dots ,{\sigma }_4^2)$$
则：
$$\text{Cov}(\Delta \mathbf{x})=(A^{T}A{)}^{-1}\sum _{i=1}^4{\sigma }_i^2\cdot \text{第i行向量外积}$$
对角线元素即为各参数（$\Delta x,\Delta y,\Delta z,\Delta t$）的估计方差，反映了误差对定位精度的影响。

（2）几何精度因子（GDOP）

GDOP 衡量几何布局对定位误差的放大效应，定义为：
$$\text{GDOP}=\sqrt{{\sigma }_x^2+{\sigma }_y^2+{\sigma }_z^2+{\sigma }_{\Delta t}^2}$$
其中 ${\sigma }_x,{\sigma }_y,{\sigma }_z,{\sigma }_{\Delta t}$ 是 $\Delta \mathbf{x}$ 各分量的标准差。GDOP 越大，定位误差被放大的程度越高，通常要求 GDOP < 4。

示例：若四颗卫星均匀分布在用户上方，GDOP 较小；若卫星集中在同一方向，GDOP 增大，定位精度下降。

---

4. 误差修正与处理策略

1. 加权最小二乘：根据误差大小分配权重，降低大误差项的影响。例如，用 $W=\text{diag}(1/{\sigma }_1^2,1/{\sigma }_2^2,\dots )$ 替换标准最小二乘中的单位矩阵：
   $$\Delta \mathbf{x}=(A^{T}WA{)}^{-1}{A}^{T}W\mathbf{b}$$
2. 误差模型修正：
   • 电离层延迟：使用双频观测（如GPS的L1和L2频率）或电离层模型（如Klobuchar模型）修正。
   • 对流层延迟：通过气象参数（温度、湿度、气压）建模修正。
   • 多径效应：通过天线设计（如扼流圈天线）或信号处理（如窄相关技术）抑制。
3. 卡尔曼滤波：动态跟踪误差，利用多历元观测数据平滑结果。

---

5.仿真实战

以用Python 仿真，包含伪距生成、最小二乘定位解算、误差协方差分析和 GDOP 计算。通过模拟卫星信号传播和误差影响，直观展示定位误差与卫星几何布局的关系。完整仿真代码如下：

# -*- coding: utf-8 -*-
"""
Created on Sun Mar 23 09:39:48 2025

@author: Neol
"""

import numpy as np
import matplotlib.pyplot as plt
from mpl_toolkits.mplot3d import Axes3D

plt.close('all')
# 设置全局字体为支持中文的字体
plt.rcParams['font.sans-serif'] = ['WenQuanYi Micro Hei']  # 黑体
# 解决负号显示问题
plt.rcParams['axes.unicode_minus'] = False

# ====================== 参数设置 ======================
c = 299792458  # 精确光速值 (m/s)
true_user_pos = np.array([0.0, 0.0, 0.0])  # 用户位于坐标原点
true_clock_bias = 1e-7  # 接收机钟差 (s)
sigma = 10.0  # 伪距噪声标准差 (m)
num_satellites = 8  # 卫星数量
orbit_radius = 2.02e7  # 卫星轨道半径 (m)
lambda_ridge = 1e2  # 调整：增大初始正则化系数
max_iterations = 20  # 最大迭代次数
max_step = 1e2 # 新增：最大允许步长 (m)

# ====================== 卫星生成函数 ======================
def generate_optimal_sats(user_pos):
    """生成方位角均匀分布、仰角分层的卫星"""
    np.random.seed(42)
    azimuth = np.linspace(0, 2*np.pi, num_satellites, endpoint=False)
    elevation_deg = np.array([80, 70, 60, 50, 40, 30, 20, 10])
    theta = np.deg2rad(90 - elevation_deg)

    # 方向矢量归一化
    x_dir = np.sin(theta) * np.cos(azimuth)
    y_dir = np.sin(theta) * np.sin(azimuth)
    z_dir = np.cos(theta)
    directions = np.column_stack((x_dir, y_dir, z_dir))

    # 验证方向矢量
    assert np.allclose(np.linalg.norm(directions, axis=1), 1.0), "方向矢量未正确归一化"

    return user_pos + orbit_radius * directions, elevation_deg

# ====================== 初始化卫星 ======================
sat_positions, elevation_deg = generate_optimal_sats(true_user_pos)

# ====================== 加权矩阵 ======================
weights = np.array([2.0 if elev > 60 else 1.5 if elev > 30 else 1.0 for elev in elevation_deg])

W = np.diag(weights)

# ====================== 生成伪距观测值 ======================
true_distances = np.linalg.norm(sat_positions - true_user_pos, axis=1)
noise = np.random.normal(0, sigma, num_satellites)
pseudo_ranges = true_distances + c * true_clock_bias + noise  # 明确定义伪距

# ====================== 鲁棒最小二乘解算 ======================
est_user_pos = true_user_pos + np.random.normal(1e1, 1e2, 3)
est_clock_bias = 0.0
positions = [est_user_pos.copy()]
original_lambda = lambda_ridge

for _ in range(max_iterations):
    current_lambda = lambda_ridge

    # 构建设计矩阵（含数值保护）
    est_distances = np.linalg.norm(sat_positions - est_user_pos, axis=1)
    A = []
    valid = True

    for i in range(num_satellites):
        dx = sat_positions[i,0] - est_user_pos[0]
        dy = sat_positions[i,1] - est_user_pos[1]
        dz = sat_positions[i,2] - est_user_pos[2]

        # 检测大值异常
        if np.any(np.abs([dx, dy, dz]) > 1e10):
            valid = False
            break

        dist = np.sqrt(dx**2 + dy**2 + dz**2 + 1e-6)  # 防除零
        A.append([dx/dist, dy/dist, dz/dist, 1.0])

    if not valid:
        break

    A = np.array(A)
    b = pseudo_ranges - est_distances - c * est_clock_bias  # 使用已定义的伪距

    try:
        # 动态正则化系数衰减
        current_lambda = lambda_ridge * (0.5 ** _)  # 每次迭代衰减50%
        weighted_matrix = A.T @ W @ A + current_lambda * np.eye(4)

        # 条件数监测
        cond_num = np.linalg.cond(weighted_matrix)
        if cond_num > 1e10:
            current_lambda *= 10
            weighted_matrix += 9e-6 * np.eye(4)

        delta_X = np.linalg.inv(weighted_matrix) @ A.T @ W @ b

        # 严格步长控制（同时缩放钟差分量）
        step_size = np.linalg.norm(delta_X)
        if step_size > max_step:
            delta_X *= (max_step / step_size)  # 统一缩放所有分量

    except np.linalg.LinAlgError:
        lambda_ridge *= 10
        continue

    # 更新估计值
    est_user_pos += delta_X[:3]
    est_clock_bias += delta_X[3]
    positions.append(est_user_pos.copy())

    # 收敛判断
    if np.linalg.norm(delta_X) < 1e-4:
        lambda_ridge = original_lambda  # 重置正则化系数
        break


# ====================== 稳健GDOP计算 ======================
try:
    # 使用无正则化的设计矩阵计算GDOP
    design_matrix = A.T @ W @ A
    cov_matrix = sigma**2 * np.linalg.inv(design_matrix + 1e-6*np.eye(4))  # 微小正则化

    # 验证协方差有效性
    if np.any(np.diag(cov_matrix) < 0) or np.any(np.isnan(cov_matrix)):
        gdop = float('inf')
    else:
        var_pos = np.diag(cov_matrix[:3,:3])
        var_clock = cov_matrix[3,3]
        gdop = np.sqrt(np.sum(var_pos) + var_clock) / sigma
except:
    gdop = float('inf')

# ====================== 可视化 ======================
fig = plt.figure(figsize=(18, 6))

# ---------------------- 极坐标图 ----------------------
ax1 = fig.add_subplot(131, projection='polar')
azimuth = np.arctan2(sat_positions[:,1], sat_positions[:,0])
elevation = 90 - np.rad2deg(np.arccos((sat_positions[:,2] - true_user_pos[2]) / orbit_radius))
sc1 = ax1.scatter(azimuth, elevation, c=elevation_deg, s=100,
                cmap='viridis', edgecolors='k', label='Satellites')
ax1.set_theta_zero_location('N')
ax1.set_theta_direction(-1)
ax1.set_ylim(0, 90)
ax1.set_yticks([10, 30, 50, 70, 90])
ax1.set_title('卫星仰角-方位角分布', pad=20)
cbar1 = plt.colorbar(sc1, ax=ax1, pad=0.1)
cbar1.set_label('仰角 (度)')

# ---------------------- 三维卫星分布 ----------------------
ax2 = fig.add_subplot(132, projection='3d')
sc2 = ax2.scatter(sat_positions[:,0], sat_positions[:,1], sat_positions[:,2],
                c=elevation_deg, marker='^', s=80, cmap='viridis', label='Satellites')
ax2.scatter(0, 0, 0, c='r', s=100, label='User Position', depthshade=False)
ax2.set_xlabel('X (m)'), ax2.set_ylabel('Y (m)'), ax2.set_zlabel('Z (m)')
ax2.set_title('三维卫星分布')
cbar2 = plt.colorbar(sc2, ax=ax2, pad=0.1)
cbar2.set_label('仰角 (度)')
ax2.legend(loc='upper right')

# ---------------------- 定位轨迹 ----------------------
positions = np.array(positions)
ax3 = fig.add_subplot(133, projection='3d')
ax3.plot(positions[:,0], positions[:,1], positions[:,2], 'b.-',
        markersize=10, label='Iteration Path')
ax3.scatter(0, 0, 0, c='r', s=100, label='True Position', depthshade=False)
ax3.set_xlabel('X (m)'), ax3.set_ylabel('Y (m)'), ax3.set_zlabel('Z (m)')
ax3.set_title(f'定位轨迹 (GDOP={gdop:.2f})')
ax3.legend(loc='upper right')

plt.tight_layout()
plt.show()

# ====================== 结果输出 ======================
print(f"真实位置: {true_user_pos}")
print(f"估计位置: {np.round(est_user_pos, 2)}")
print(f"定位误差: {np.linalg.norm(est_user_pos):.2f} m")
print(f"GDOP: {gdop:.2f}")

仿真结果：

真实位置: [0. 0. 0.]
估计位置: [-34.8   67.08 -64.28]
定位误差: 99.21 m
GDOP: 2.75

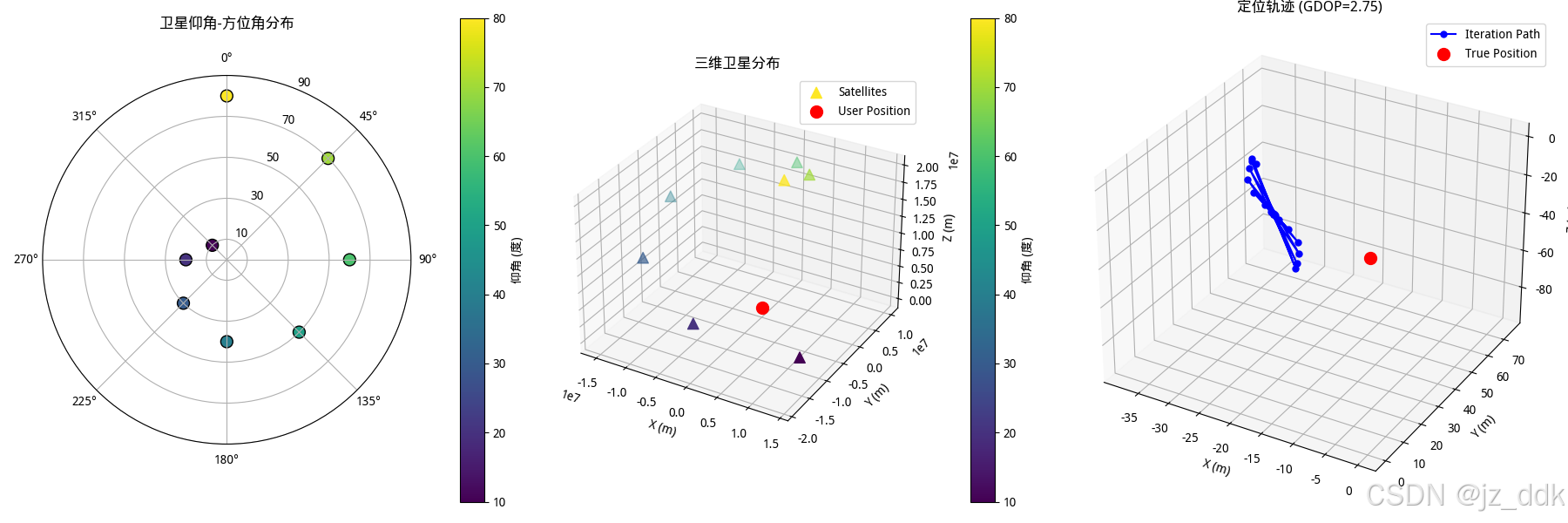

可视化结果：

---

6. 实际应用中的误差分析

• 城市峡谷：高楼遮挡导致多径效应严重，定位误差可达数十米。
• 电离层活跃区：如赤道附近，电离层延迟误差可能超过10米，需使用双频接收机。
• 接收机钟差：普通接收机钟差可达数十纳秒，对应米级误差，需通过模型实时修正。

示例：假设伪距误差标准差 ${\sigma }_i=1$ 米，若 GDOP = 2，则用户位置误差约为 $2$ 米（$2\times {\sigma }_i$）。

---

总结

• 伪距误差直接影响定位精度，其来源复杂且动态变化。
• 通过误差建模、加权最小二乘和修正技术可显著提升定位可靠性。
• 实际应用中需结合具体场景选择误差处理策略，如城市导航需重点解决多径效应，航空导航需修正电离层延迟。

---
