冯氏光照模型

冯氏光照模型

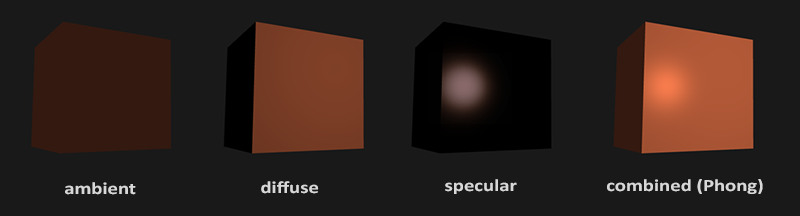

在现实中的光照是难以用计算机模拟的，因此我们要用简化的光照模型来对现实世界进行近似。 冯氏光照模型( Phong Lighting Model)就是其中之一。冯氏光照模型由三部分组成： 环境光( ambient)、 漫反射( diffuse)、 镜面反射( specular)。

环境光(Ambient Lighting)

在生活中，即使是黑暗的环境，世界上依旧存在着一些光照（如月光），环境光就是模拟这个的。有环境光时，物体几乎是不会黑暗的。

在OpenGL中，我们通常使用一个系数 ambient来乘以光源的颜色作为环境光

float ambientStrength = 0.1; //环境光的强度系数
vec3 ambient = ambientStrength * lightColor; //环境光

漫反射(Diffuse Lighting)

该部分用来模拟光源对物体的方向性影响，即物体越是正对光源的面越亮，这也是冯氏光照模型中视觉最显著的分量。

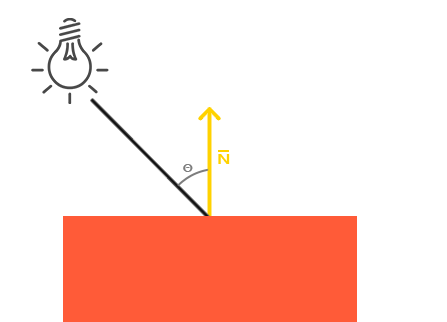

上面说到，漫反射是用来模拟光源对物体的方向性的影响的，所以我们要做的就是判断光源方向与每个点的正对程度。如下图所示

假设光线方向与该点的法线夹角为$\theta$ ，如果$\theta$ 为0度，即光源正射该点，此时该光源对该点的影响达到最大化，换句话说，最亮。如果$\theta$为90，则影响最小。因此，我们只需要计算出来光线方向与法线接近程度即可。利用点乘可以判断出两个向量的接近的程度。

两个单位向量的点乘结果是这两个向量夹角的余弦值。两个向量越接近，这个值越接近于1。

计算漫反射光我们需要两个数据：法向量和光线方向（光源的位置，点的位置）。

//计算出法向量和光线方向的单位向量
vec3 norm = normalize(Normal);
vec3 lightDir = normalize(lightPos - FragPos);
//判断漫反射强度系数
float diff = max(dot(norm, lightDir), 0.0);
//计算漫反射光照
vec3 diffuse = diff * lightColor;

镜面反射(Specular Lighting)

该部分用来模拟光滑物体表面的高光。镜面反射的颜色更倾向于光照的颜色

在现实生活中，光滑物体表面的高光是会随着人的视线发生改变的，它依赖于人的观察方向。

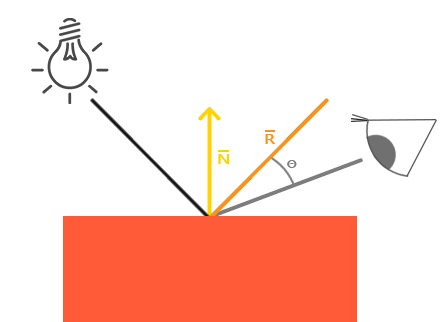

镜面反射基于光的反射特性，如下图所示

$\overline{R}$代表光线的反射光线。 人的视线与反射光线的夹角$\theta$越小，观察到的镜面反射的效果越明显。

float specularStrength = 0.5; //镜面反射强度
vec3 viewDir = normalize(viewPos - FragPos); //视线方向
vec3 reflectDir = reflect(-lightDir, norm); //反射光线
float spec = pow(max(dot(viewDir, reflectDir), 0.0), 32);
vec3 specular = specularStrength * spec * lightColor; //镜面反射光线

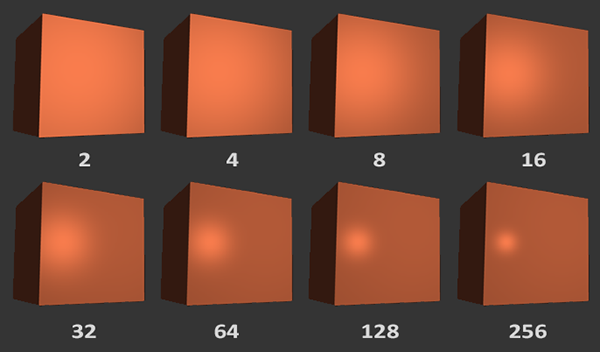

float spec = pow(max(dot(viewDir, reflectDir), 0.0), 32); 中的32代表高光的反射度(Shininess)。反射度越高，反射光的能力越强，高光点越小，如下图所示。

合成环境光、漫反射和镜面反射

当三个分量都计算出来后，对它们进行求和，就可以得到完整的光照了。

vec3 result = (ambient + diffuse + specular) * objectColor;
FragColor = vec4(result, 1.0);

参考

LearnOpenGL\Basic Lighting
