这篇博客介绍了CANoe中DBC文件的创建，包括对象类型的详细说明，如Network（网络）、Node（节点）、Message（消息）和Signal（信号）的属性。Network涉及总线类型和网络管理参数，Node列出节点使用的DLL文件和网络管理设置。Message部分涵盖报文的网络管理属性和发送定时。Signal部分讨论信号在网络管理中的角色以及发送类型。博客还提到了属性的取值范围和默认值，强调了根据项目需求选择属性的重要性。
以下内容来自
- 《CANoe开发从入门到精通》
- CAN学习笔记一：DBC文件创建_*夏至未至*的博客-CSDN博客_can通讯dbc文件
目录
对象类型：Network
BusType：包含的总线类型或网络协议
NmBaseAddress：定义网络管理报文的基地址
NmMessageCount：定义网络管理报文的数量
GenNWMSleepTime：定义同时睡眠节点的睡眠时间
对象类型：Node
NodeLayerModules：列出了当前仿真工程节点所使用的动态链接库文件（*.dll）
NmNode：定义该节点是否参与网络管理
NmStationAddress：定义网络管理节点的基地址
GenNodSleepTime：定义不同节点的睡眠时间
对象类型：Message
NmMessage：指定报文是否是网络管理报文
GenMsgStartDelay Time：指定系统开始后首帧报文的延迟发送时间
GenMsgSendType：定义报文的发送类型
GenMsgNrOfRepetition：定义事件型报文的重复周期
GenMsgILSupport：指定该报文是否需要交互层的支持
GenMsgFastOnStart：指定交互层启动后到周期报文开始发送的时间间隔
GenMsgDelay Time：定义两帧报文之间传输的最小间隔
GenMsgCycleTimeFast：定义快速报文的周期
GenMsgCycleTime：定义报文的发送周期
对象类型：Signal
NWM-WakeupAllowed：定义信号是否参与网络管理
GenSigStartValue：定义信号的初始值
GenSigSendType：定义信号的发送类型
GenSiglnactive Value:定义信号的无效值
属性的取值范围及默认值

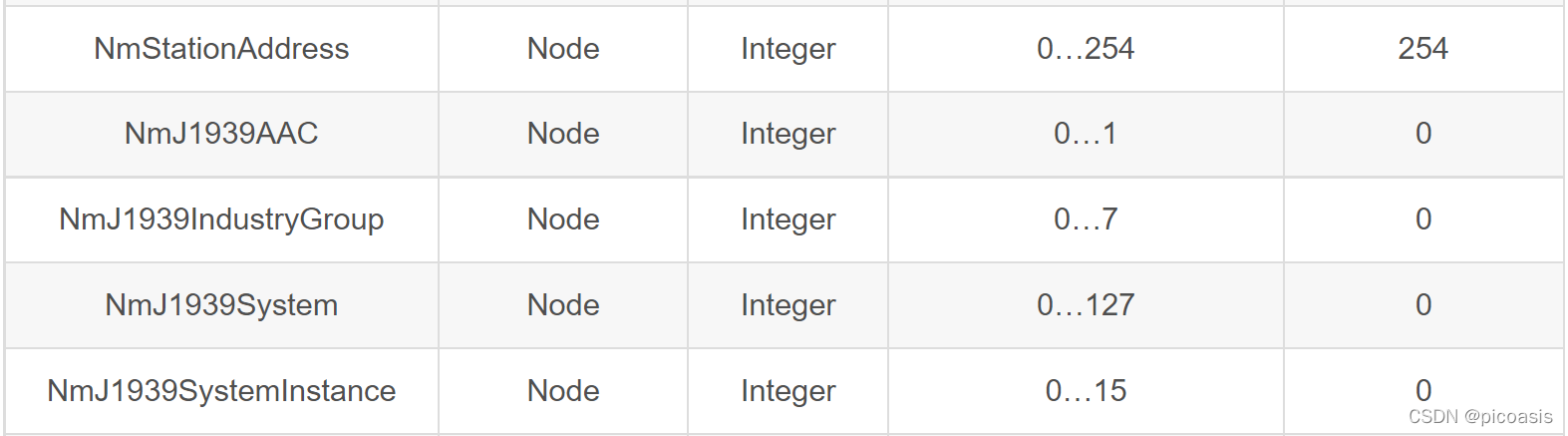

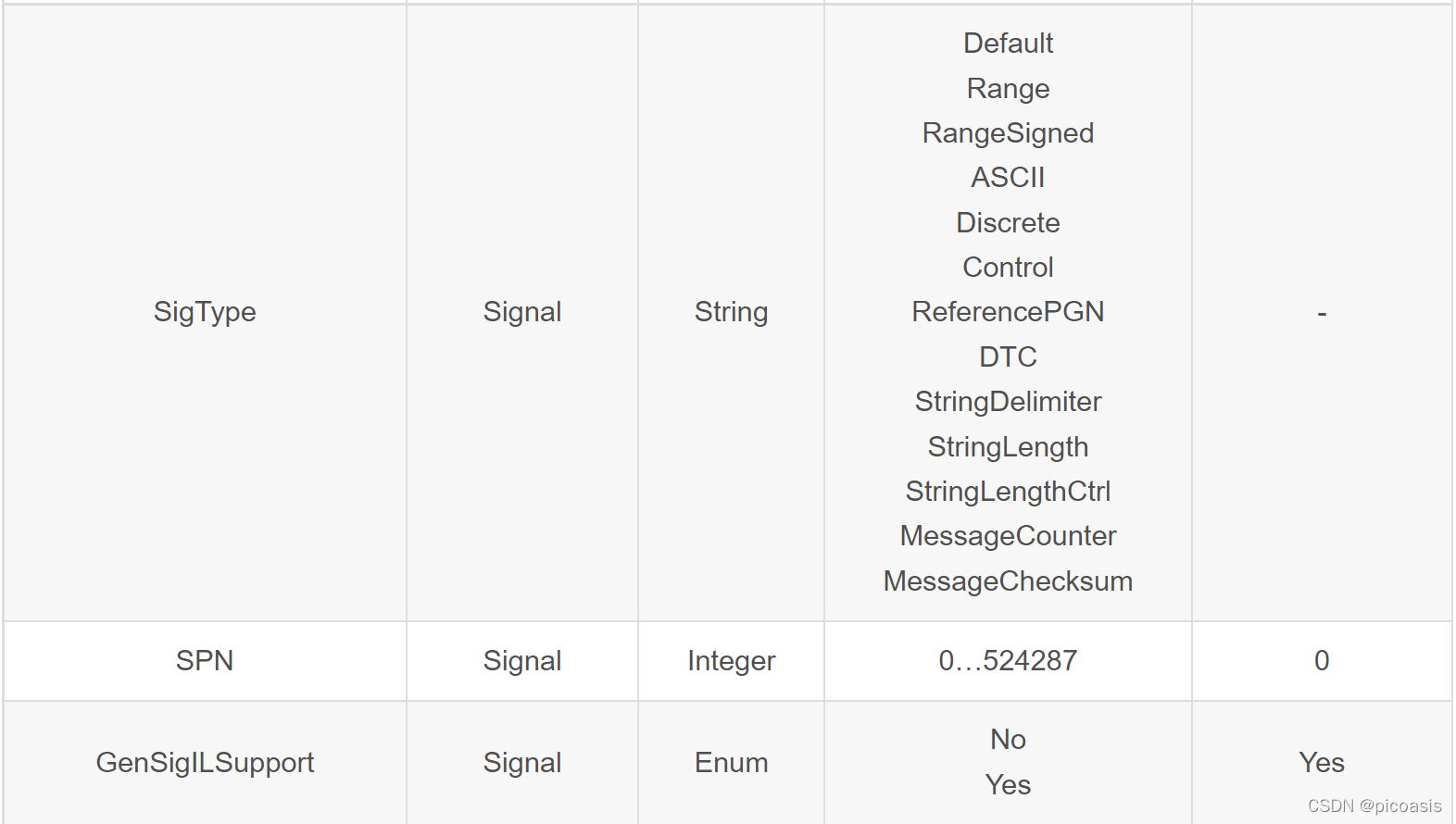

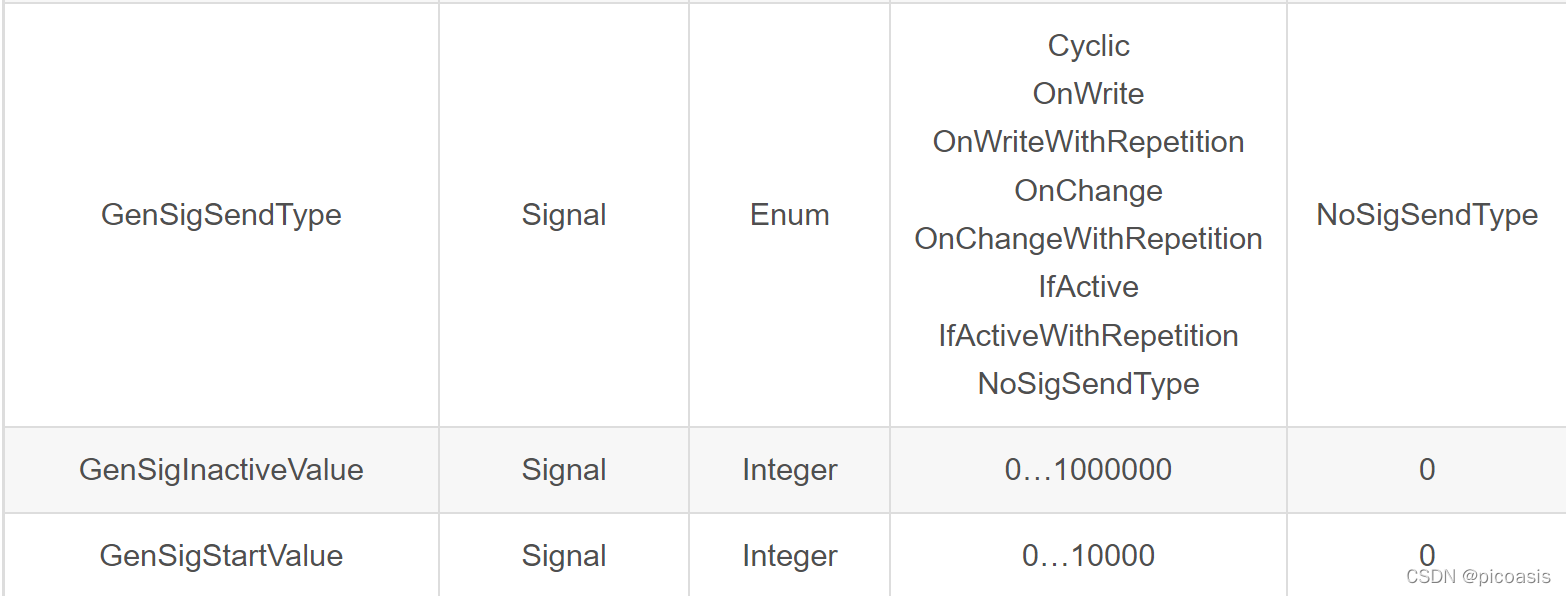

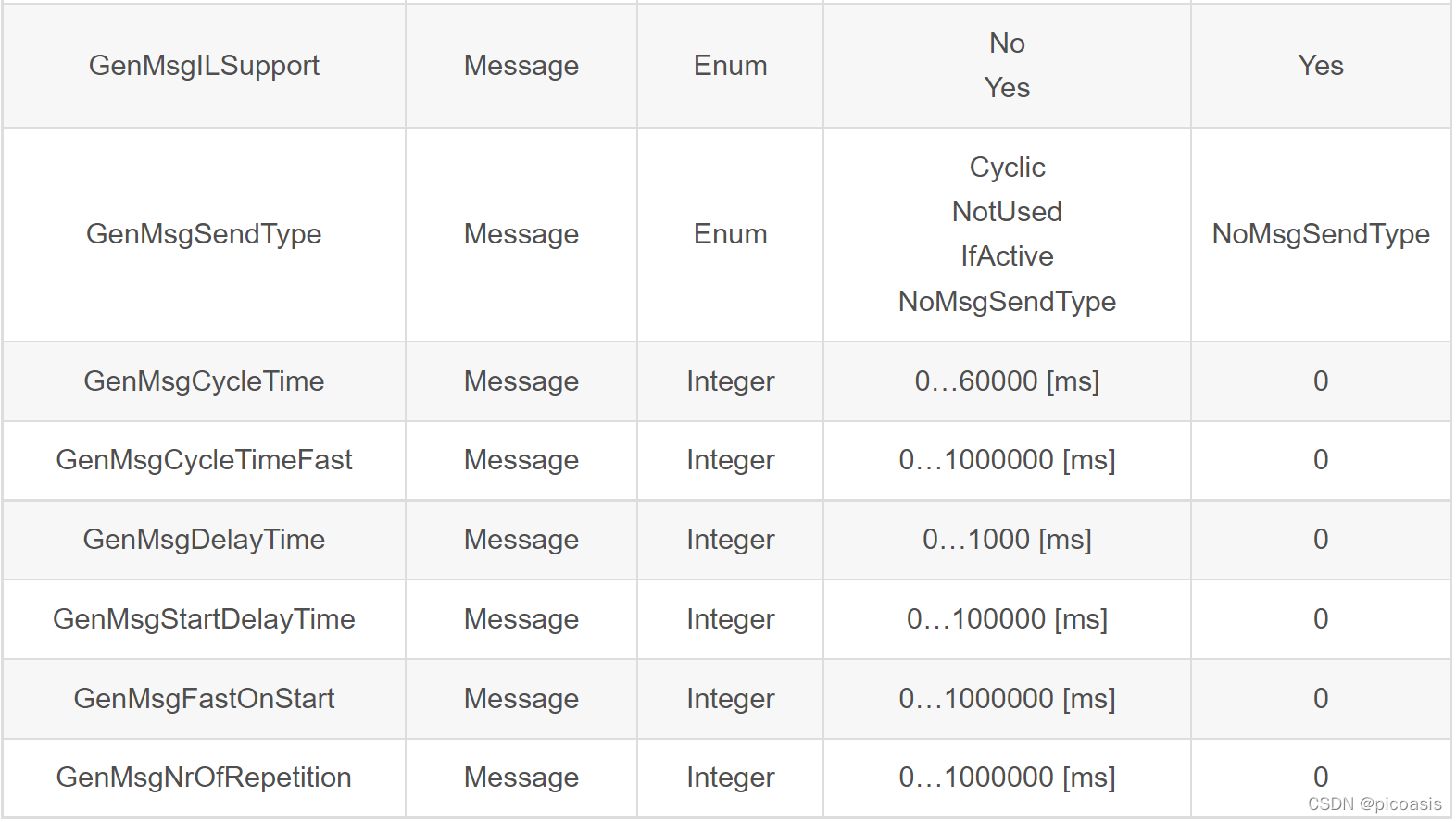

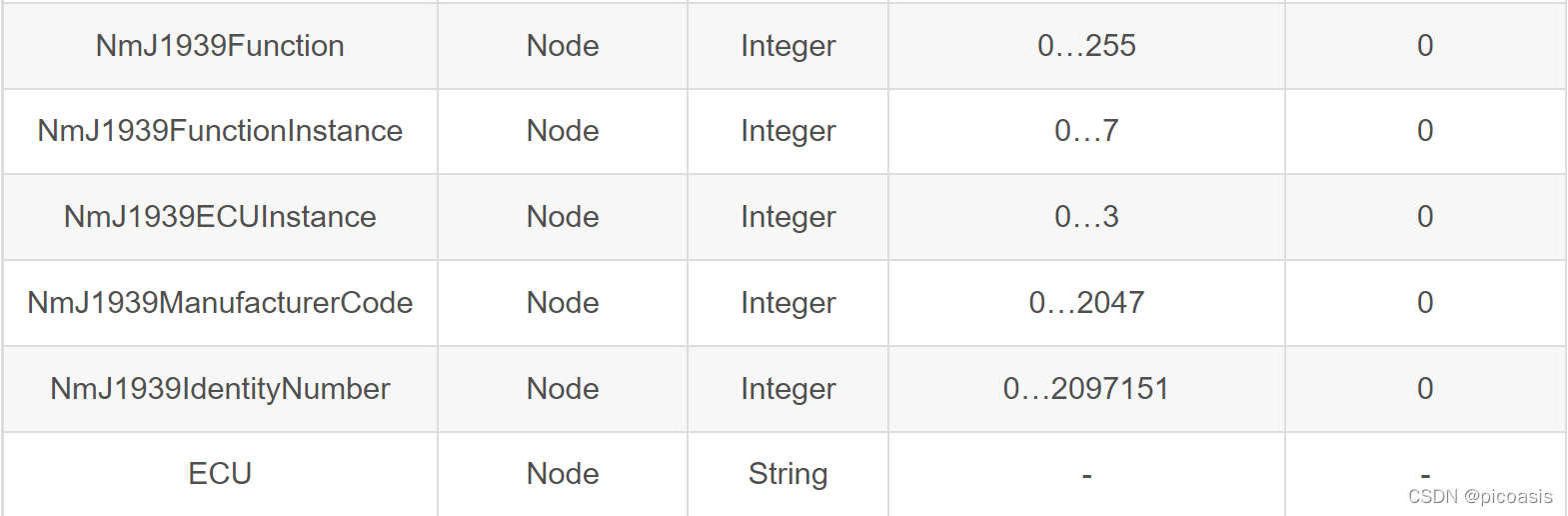

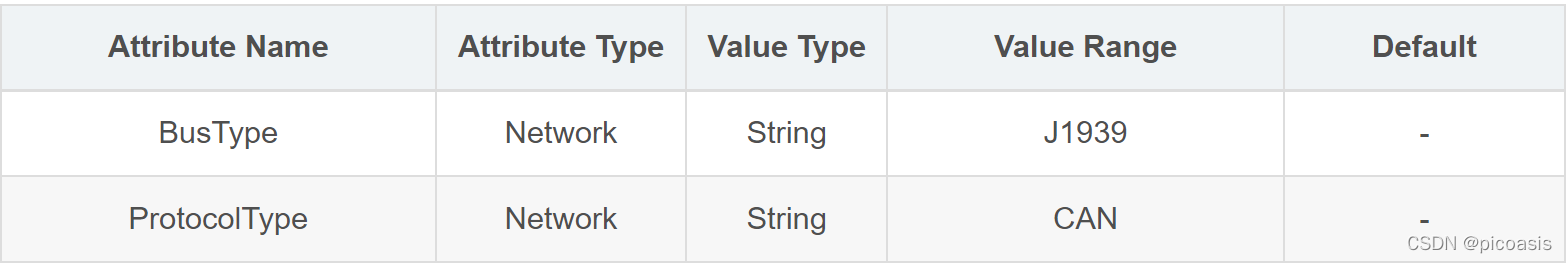

常见的Attribute Definitions如下表所示，一般DBC文件不需要完全包含表中列举的属性，开发人员需根据项目需求选择添加属性。
