Unity - 搬砖日志 - UGUI合批优化 - Overlap(UI AABB 有重叠), Z != 0 照样合批的方案

---

环境

Unity : 2020.3.37f1
Pipeline : BRP

（另一个项目在 2021.1.xx 的 LTS 下的 URP 管线同样如此，目测：因为 UGUI 不受渲染管线切换而变化）

---

目的

便于索引，记录搬砖

---

Screen Space - Overlay

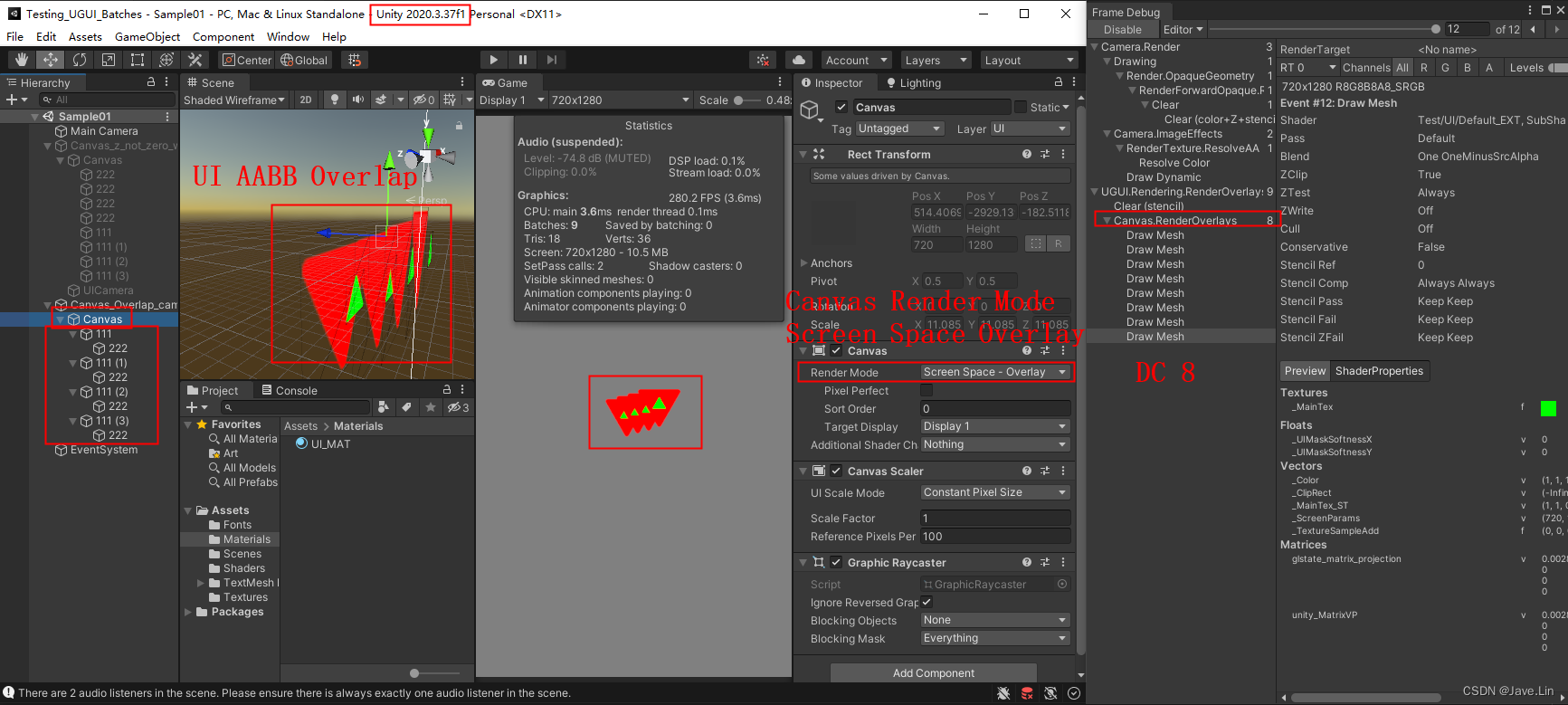

可以看到，下图
Canvas 的 Render Mode 在使用： Screen Space - Overlay 模式下的DC为 8

这里导致合批失败的有两个问题：

1. 图片显示有相互的堆叠遮挡
2. 部分UI组件的localPosition.z != 0

UI AABB overlap

localPosition.z != 0

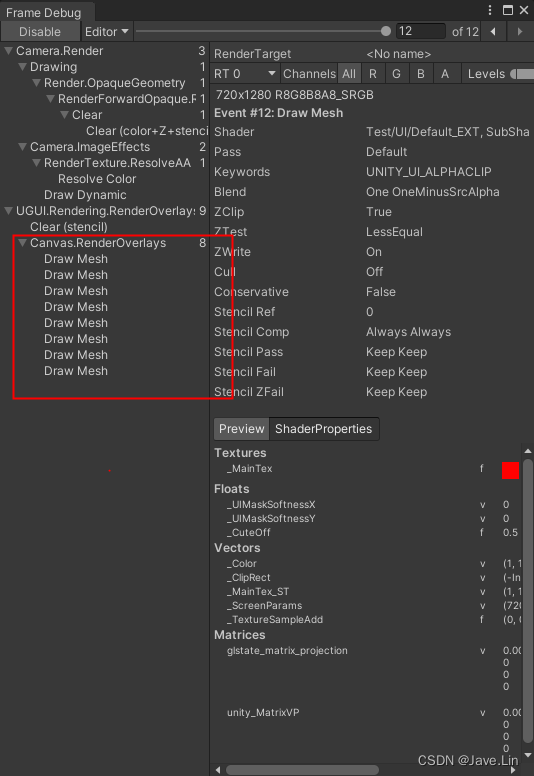

DrawCall 就会增加很多

相当于一个都合批不了，要是UI复杂，有多，那么性能就渣渣了

---

优化

如下图

我们修改了这些内容，即可合批：

• Canvas Render Mode 调整为：Screen Space - Camera，并指定相机
• 然后将 UI 的 Hierarchy 层级嵌套要展平，需要同级化
• 然后 shader 需要开启 alpha test 和 ZWrite On, ZTest LEqual

Canvas Render Mode 调整为：Screen Space - Camera，并指定相机

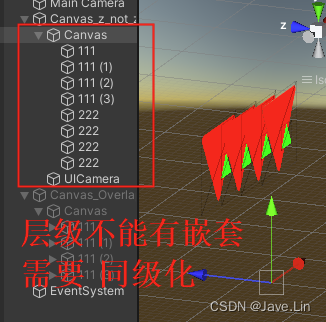

然后将 UI 的 Hierarchy 层级嵌套要展平，需要同级化

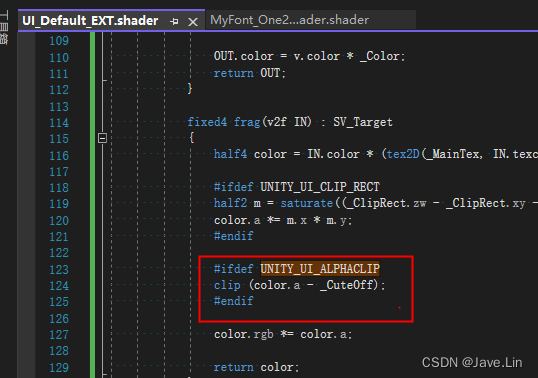

Alpha Test, ZWrite On, ZTest LEqual

---

限制

这个方案目前总结下来有那么一些限制：

1. 如果透明区域不是偏向 矩形的，那么只能开启 alpha test
2. 如果开其alpha test 那么边缘效果黑背景混合锯齿感比较强
3. hierarchy 视图中的 go 层级需要调整，导致无法使用 parent 的整体移动
4. 如果需要整体移动需要自己写组件同步位置

---

该方案起源

其他项目组的一位 TA 大佬，分享了一下 UI 的 AABB Overlap 下的合批
结果他自己做了一些尝试，发现可以这么整
这种如果有 UGUI 黑箱部分的合批逻辑，都会比较好处理（比如，如果你们项目有购买 unity 引擎源码，那是可以一探究竟，甚至可以自行修改的）

然后我们没有unity引擎源码，在这种情况下，这位TA大佬都测试出来了，真的牛逼

（然后这种方式其实在 UWA UGUI 优化课程中也有讲到类似的优化，到时连接我就不方便发了，给自己看，我也贴上来吧：Unity - UGUI 优化 (NGUI vs UGUI) - 笔录 - UWA大神推荐学习篇）

---

因此我将这次大佬的研究成果直接记录笔记，便于后续索引，备忘

---

另外，这些内容纯纯是搬砖，都是基于别人的引擎（unity引擎）下使用UGUI 的一些问题
