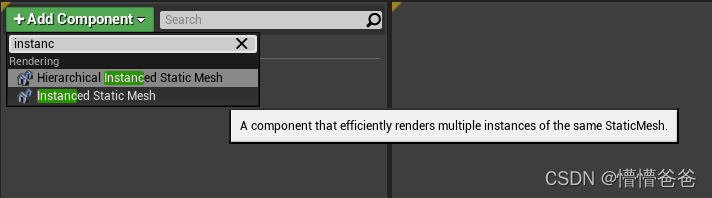

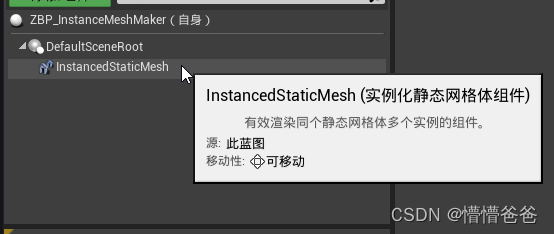

注意这是个组件

 ​​

 这个组件的意义

本来在建模软件里面就有这个功能

用来应对大量，同样网格，同样材质，不同几何信息（位置 旋转 缩放）的网格

比如场景里面的垃圾桶 电线杆 路灯等几百上千的东西

 我试过一两万挺轻松的...

比较骚的操作是可以更新几何信息，比如会上下乱动，随便缩放等这种，不过同样的，总数就会下降（保证不卡的情况下）

---------------------------------------------------------------------------------------------------------------------------

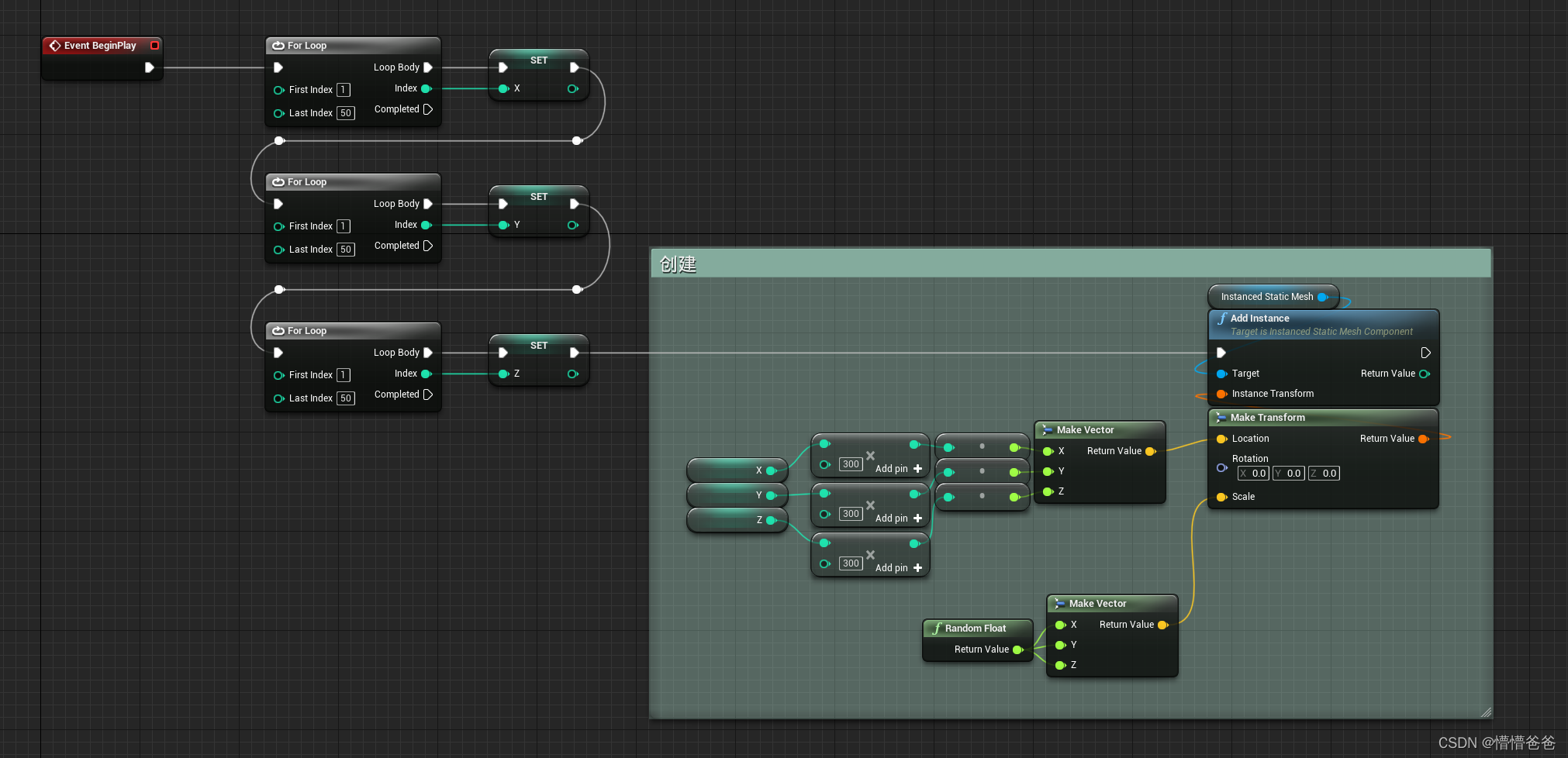

简单示例来一个

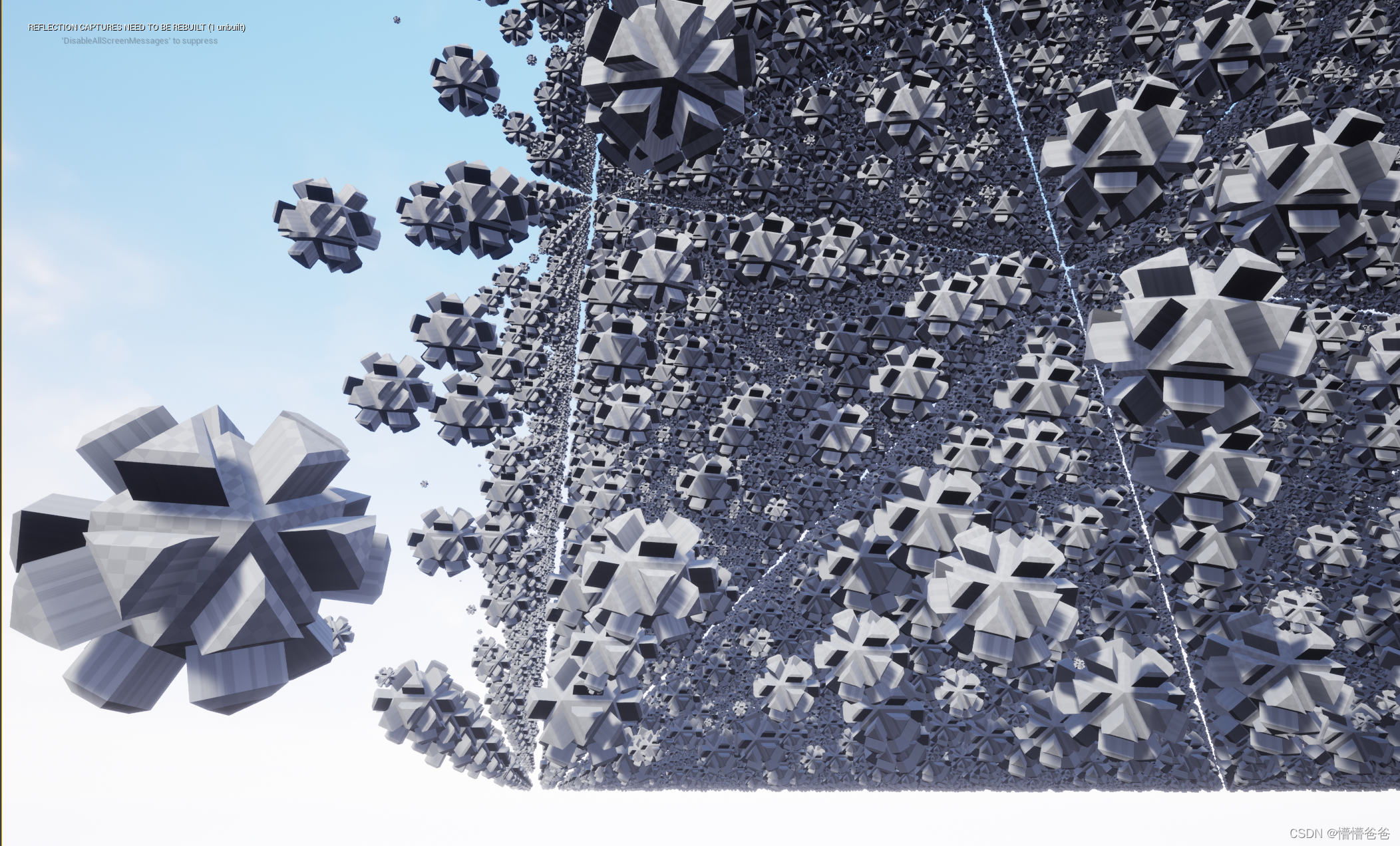

造个12.5万吧

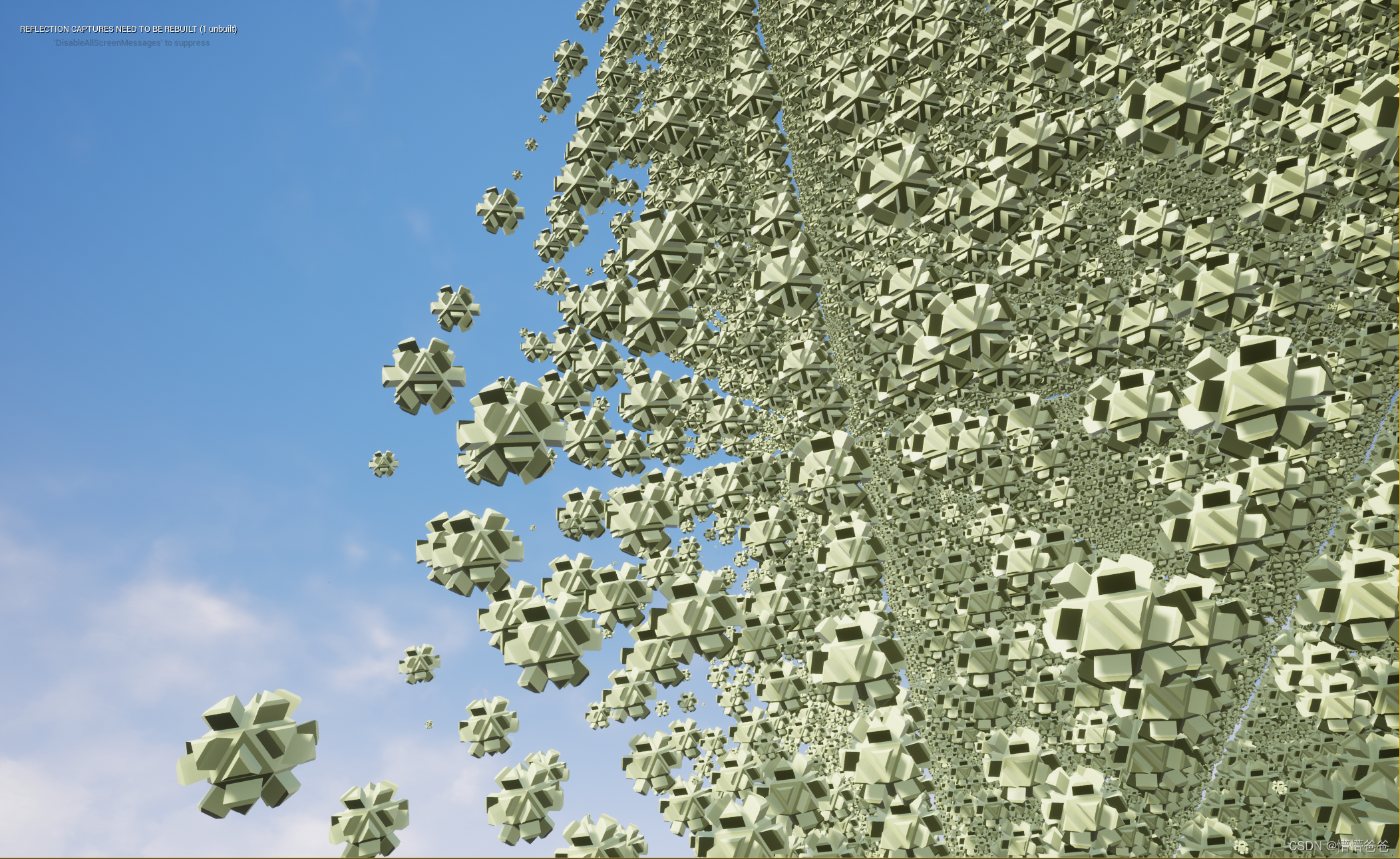

 额有点多，缩放我给了随机了

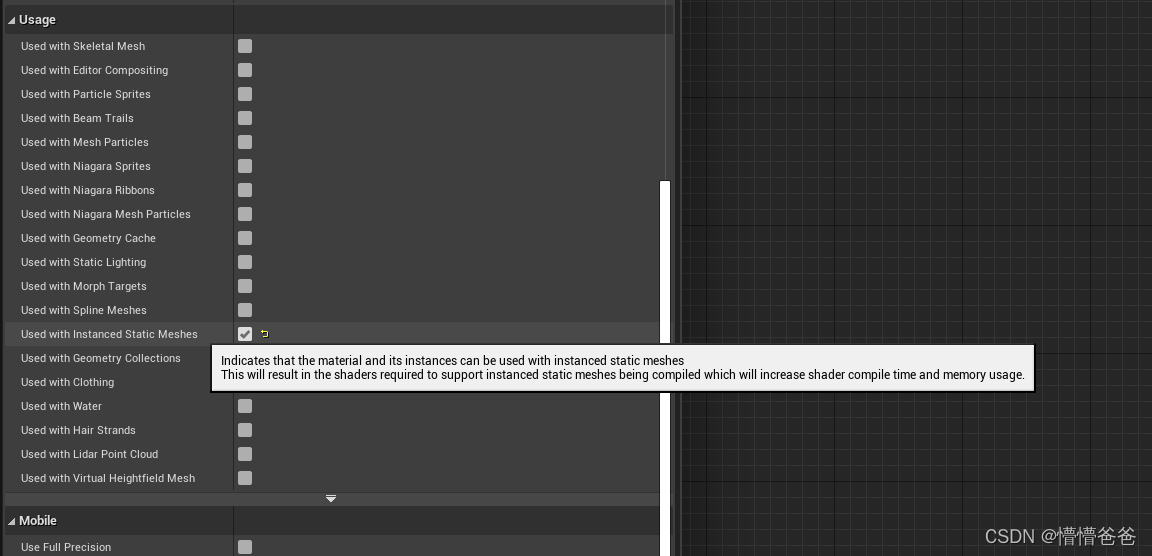

注意材质木有，这里原因是材质球需要勾上特殊的选项才可以正常显示

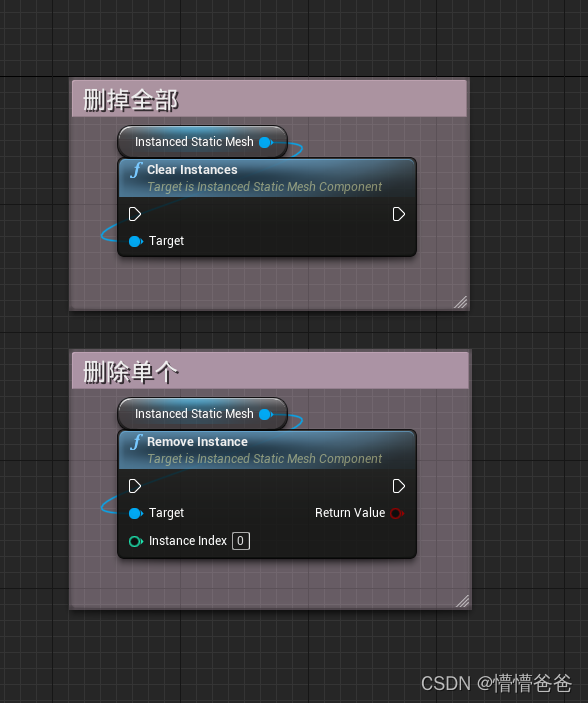

 删除api展示下

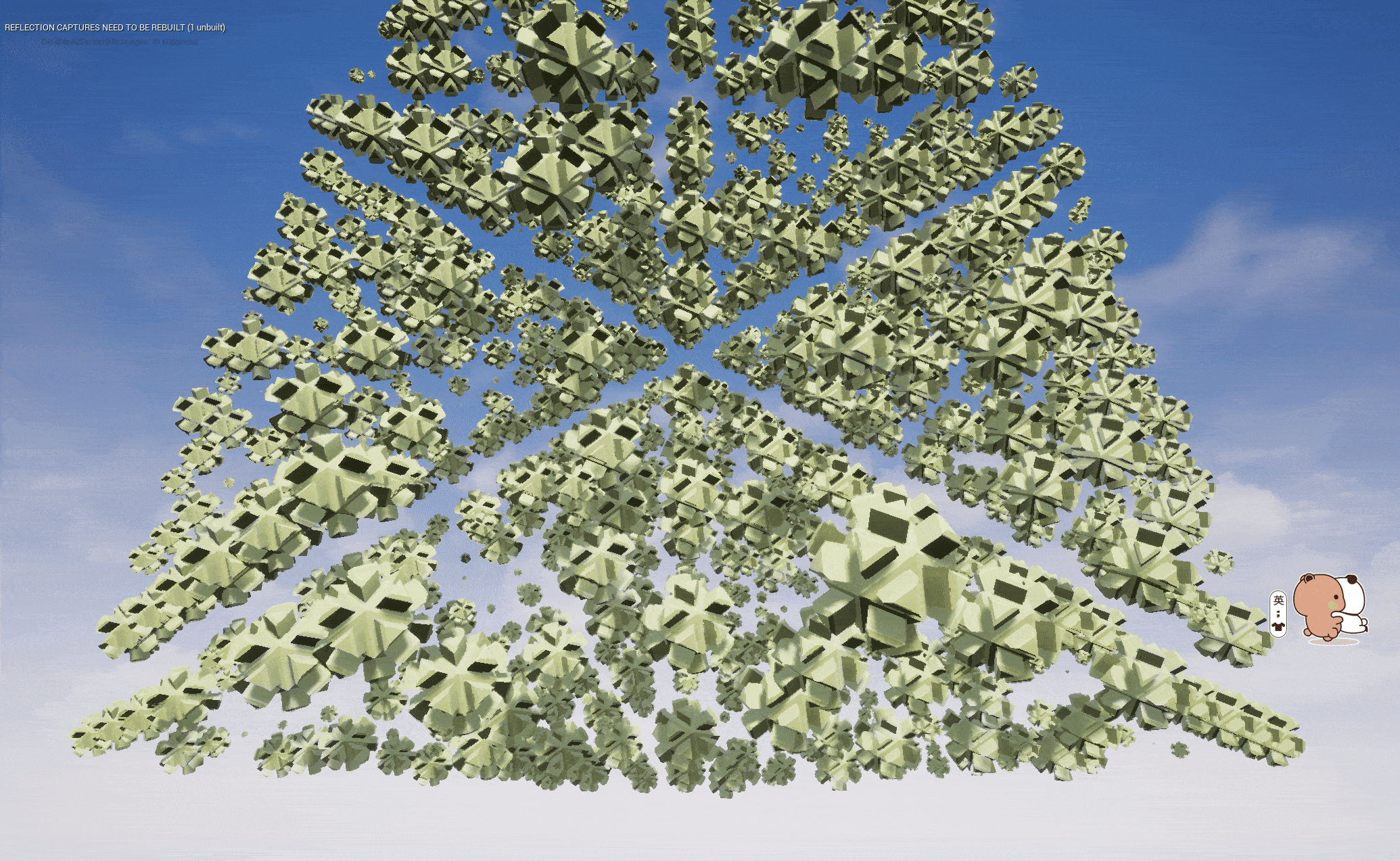

这里特殊说明一下 这个工具能更新几何信息

你要想随便做点位移缩放旋转的动画。。。也还行

 记得数量小点

记得勾选 Make Render State Dirty
