机器视觉 · 工业光源

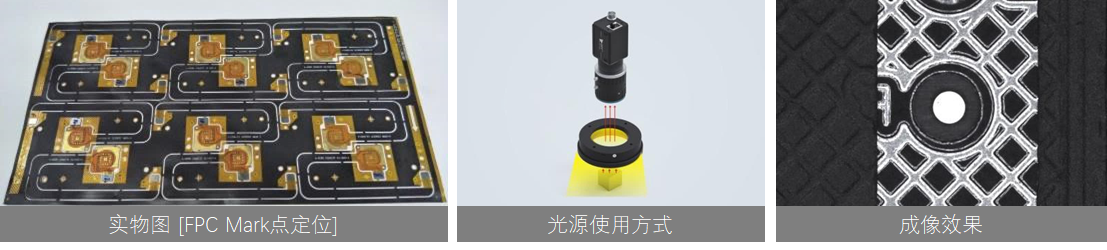

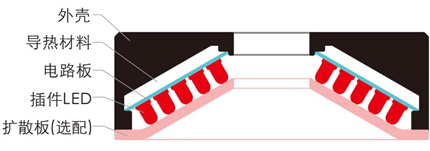

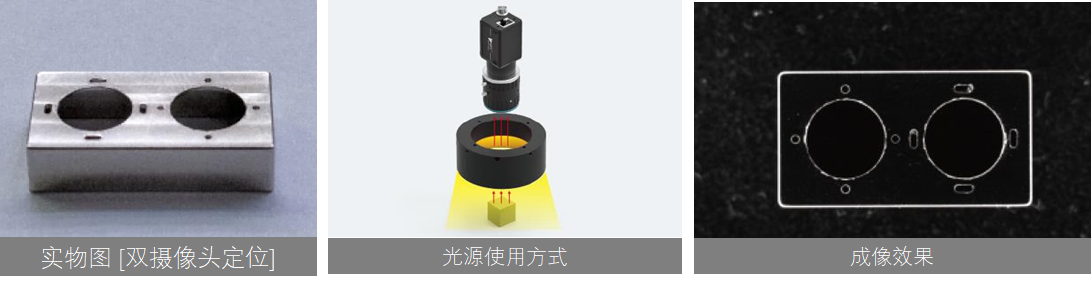

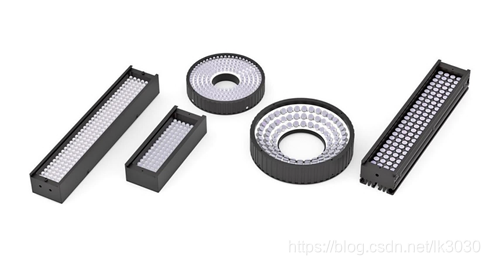

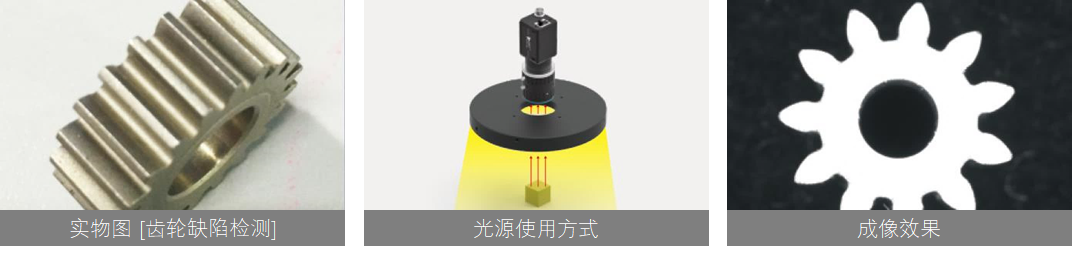

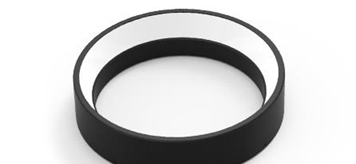

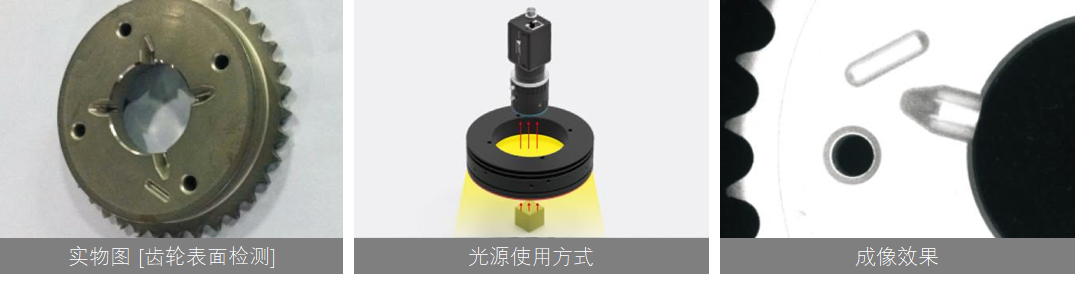

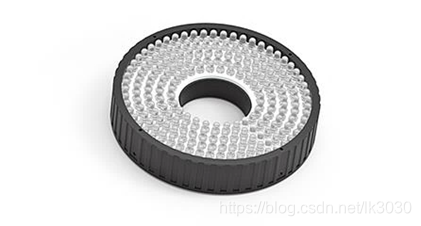

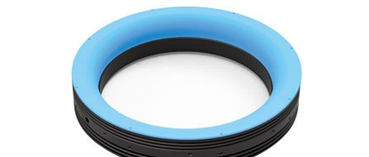

光源 · 环形光源

• 特性：
  • 环形光源提供不同角度照射，能突出物体的三维信息
  • 有效解决对角照射阴影问题，能突出物体信息
• 应用领域：
  • PCB基板检测、塑胶容器检测
  • 电子元件检测、集成电路字符检查
  • 显微镜照明、通用外观检测
  • 液晶校正

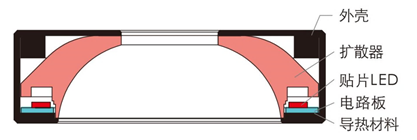

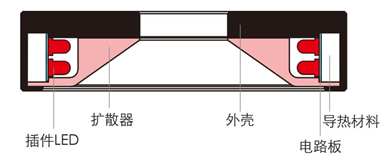

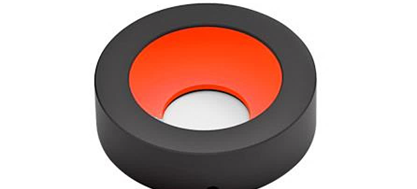

光源 · 环形漫反射光源

• 特性：
  • 针对幅面较大的圆形目标和幅面较小的不规则目标使用
  • 对比普通环形光实现更高均匀性照明
• 应用领域：
  • 表面碰伤、划伤等缺陷检测
  • 印刷字符、标志、条码、纹、图文识别

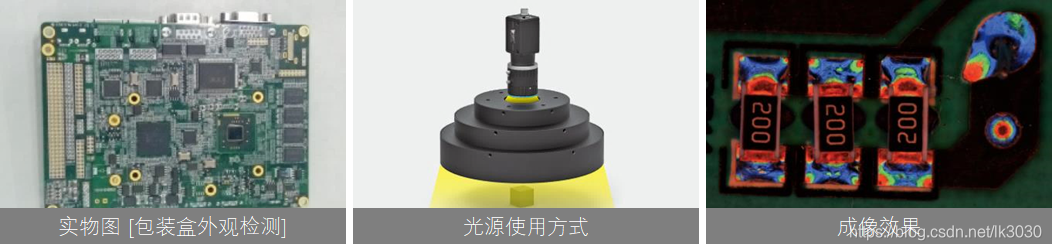

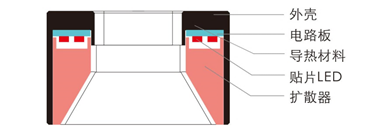

光源 · 高亮环形无影光源

• 特性：
  • 光源线使用夹线端子固定，更加牢固

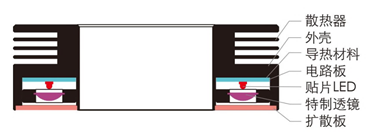

  • 使用大功率贴片LED和高均匀漫射板，形成高亮无影照射区域
• 应用领域：
  • 高速流水线电子元件表面检测
  • 圆柱状物体内壁表面脏污检测

光源 · 高亮环形大功率光源

• 特性：
  • 采用大功率贴片LED、高密度排布及特殊透镜设计，亮度超过普通环形光源2倍以上
  • 实现远工作距离照明
• 应用领域：
  • 远距离照明
  • 高速流水线照明

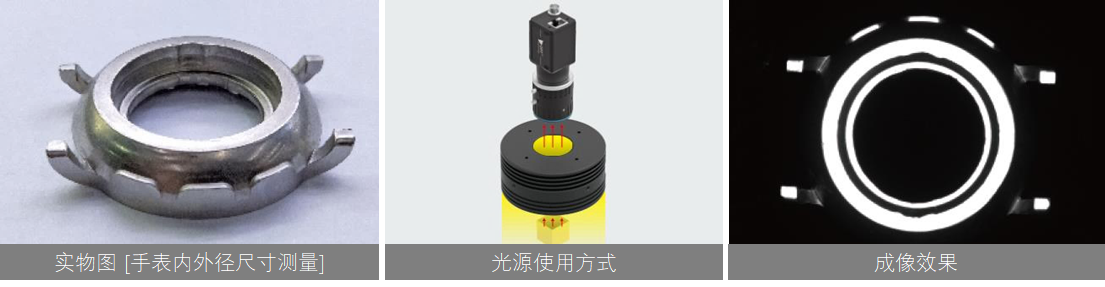

光源 · 双向高均匀漫射环形光源

• 特性：
  • 对比普通环形光源实现更高均匀性照明
  • 为粗糙表面目标提供均匀照明，消除表面微小差异
  • 独特的漫射板，将光线经过反射和散射，形成双向高度均匀的圆对称光场，将物体表面细微差异造成的干扰过滤掉，凸显坡度急剧变化特征
• 应用领域：
  • 金属器件边缘定位、尺寸测量
  • 碰伤检测

光源 · 多方向高均匀漫射环形光源

• 特性：
  • 可以为多坡面物体提供均匀照明、消除因反射角不同带来的差异
  • 采用设计独特的漫射板，将光线经过多次反射和散射，形成多方向、高度均匀的圆对称光场，实现物体表面不同坡面的均匀照射
• 应用领域：
  • 电子配件维修、回收返修检测
  • 器件安装定位
  • 表面字符图案识别
  • 尺寸检测

光源 · 球状分布式对称无影光源

• 特性：
  • 可以有效去除小器件表面反光形成的干扰
  • 采用特制漫射板将光散射到不同方向，形成渐变球状分布，使得整个球面目标不同坡度的反光强度都一致，过滤局部反光干扰
• 应用领域：
  • 反光表面的字符、图案检测与识别
  • 电子元器件、玻璃制品检测
  • 冲压金属件检测
  • 注塑塑料件检测

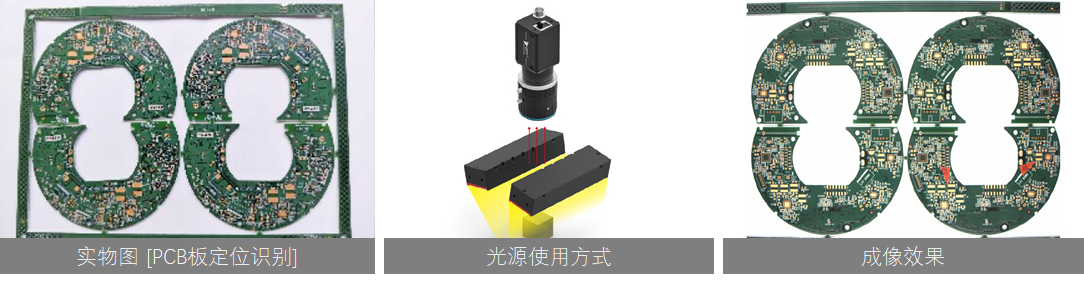

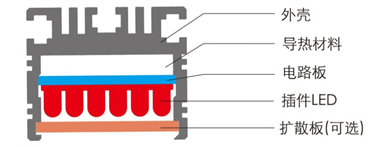

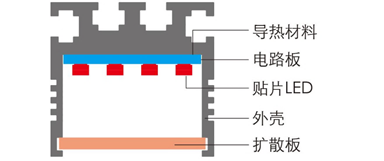

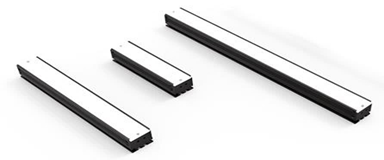

光源 · 条形光源

• 特性：
  • 大面积打光首选、可自由组合
  • 光源安装角度可灵活调节
• 应用领域：
  • 金属表面检测
  • 图像扫描
  • 表面裂缝检测

光源 · 条形光源

• 特性：
  • 高均匀照射效果
  • 安装方便
• 应用领域：
  • 电子元件识别与检测
  • 服装纺织、食品包装检测
  • 印刷品质量检测、灯箱照明

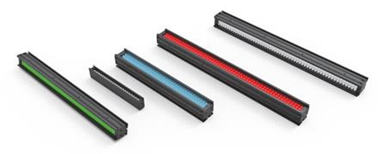

光源 · 高亮条形光源

• 特性：
  • 亮度达到标准条形光源3倍以上
  • 可制作长度60mm~2000mm的光源
  • 采用大功率LED，实现远工作距离照明
• 应用领域：
  • 远距离照明
  • 高速流水线照明
  • 大面积照明

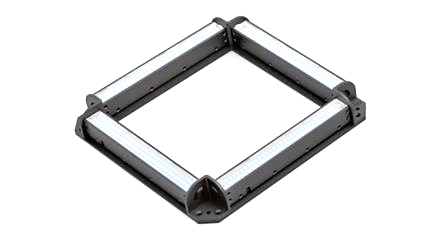

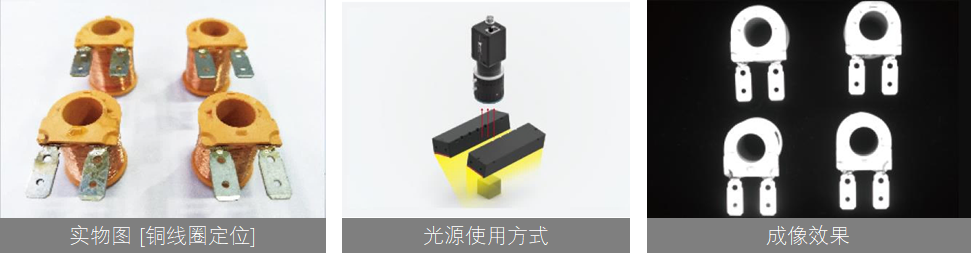

光源 · 条形组合光源

• 特性：
  • 光源角度可自由调节
  • 每条光源的亮度可独立控制
  • 通用性较好，适用于众多场合
• 应用领域：
  • PCB基板检测
  • 电子元件/焊锡检测
  • 包装条码照明

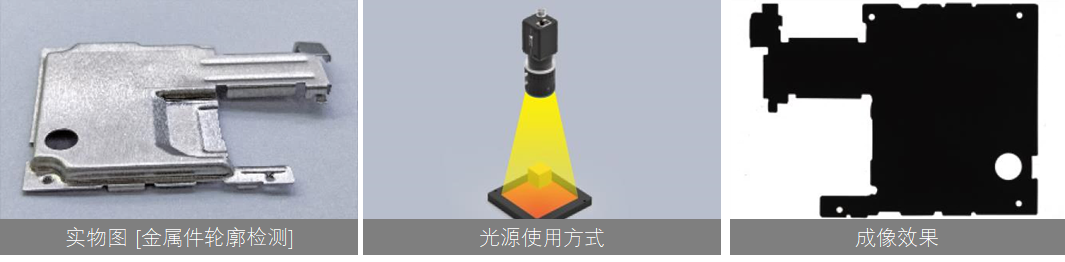

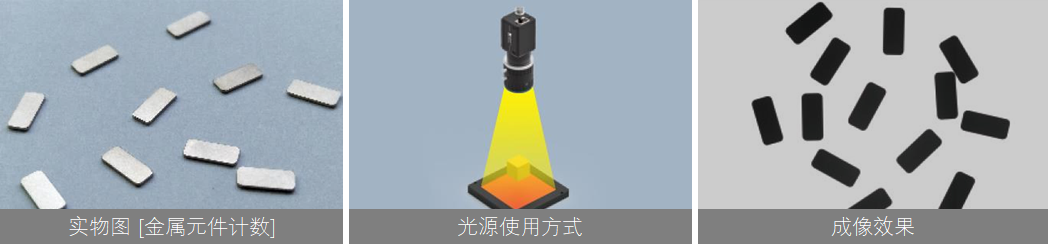

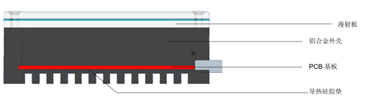

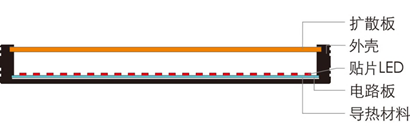

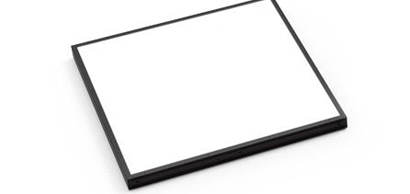

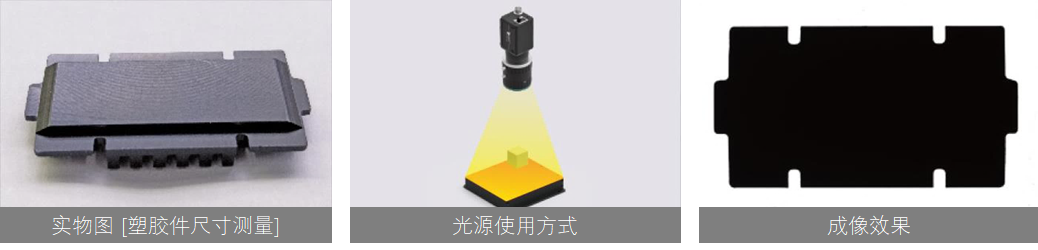

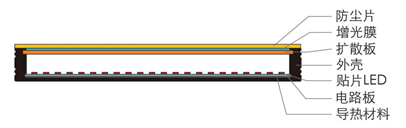

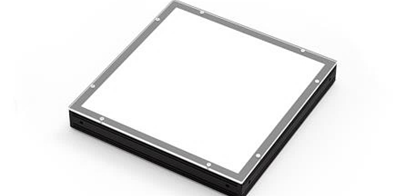

光源 · 背光源

• 特性：
  • 高密度LED阵列排布，提供高强度均匀扩散光照射
  • 发光面有效使用面积最大化，适用于空间紧凑环境使用
• 应用领域：
  • 机械零件尺寸测量
  • 电子元件、IC的外形检测
  • 胶片污点检测
  • 透明物体划痕检测

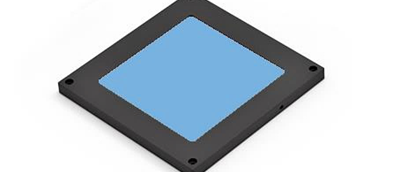

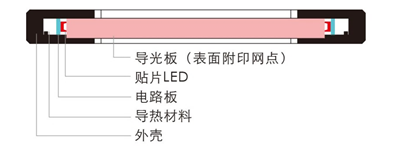

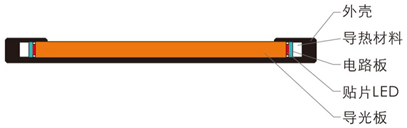

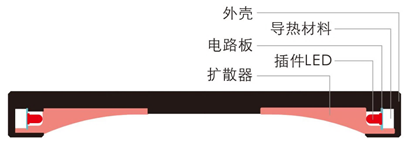

光源 · 侧部背光源

• 特性：
  • 具有良好的发光强度和均匀扩散照射效果
  • 超薄设计，最薄可以做到6mm，适用于空间紧凑环境使用
• 应用领域：
  • 大面积电路板电子元器件检测与识别
  • 工件轮廓尺寸测量
  • LED坏点检测

光源 · 高指向背光源

• 特性：
  • 可抑制特定方向扩散光，使相机接收的光照更多，相对亮度比传统背光更高
  • 可抑制照射光的衍射，实现工件边缘清晰成像，适用于高精度、圆弧边产品
• 应用领域：
  • 大面积电路板元器件检测与识别
  • 透视尺寸测量
  • LED坏点检测

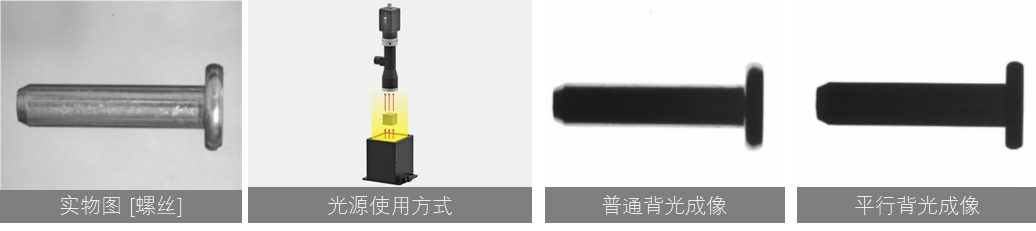

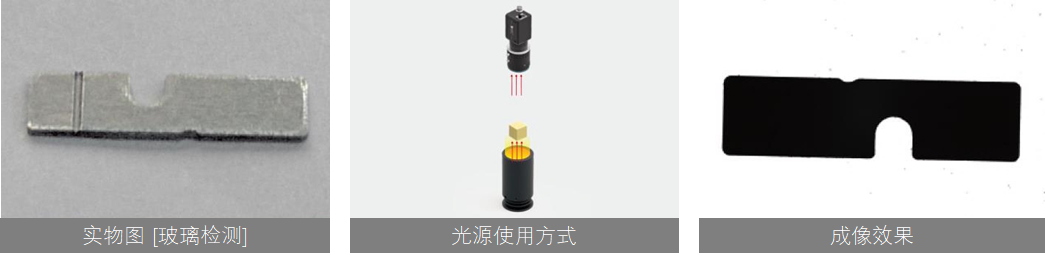

光源 · 平行背光源

• 特性：
  • 高准度平行光源，多用于轮廓测量和平滑表面细微缺陷检测
  • 可以配合同轴光学系统，检测光滑平整表面的细微划伤、碰伤等缺陷
• 应用领域：
  • 高精度，机械零件尺寸测量
  • 电子元件轮廓检测
  • 物体表面划痕检测

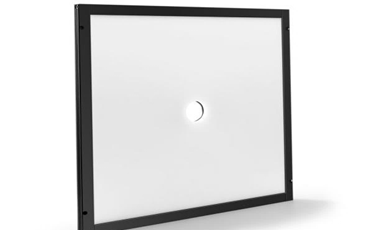

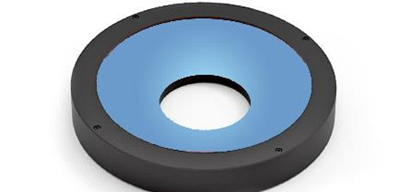

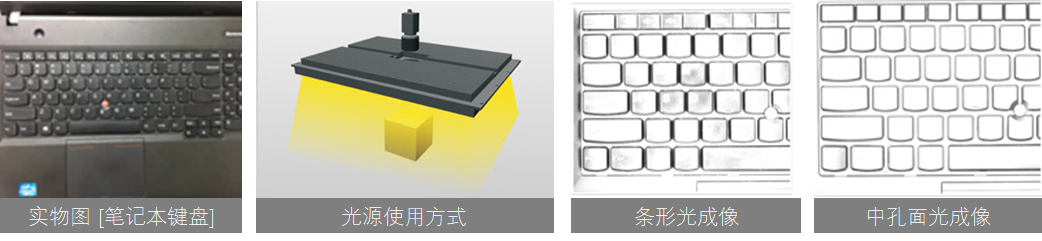

光源 · 中孔面光源

• 特性：
  • 多边发光，整体均匀性好
  • 超薄设计，可以满足不同安装空间需求
• 应用领域：
  • 钢板、物料盘产品定位
  • 电路板元件检测
  • 大面积器件检测

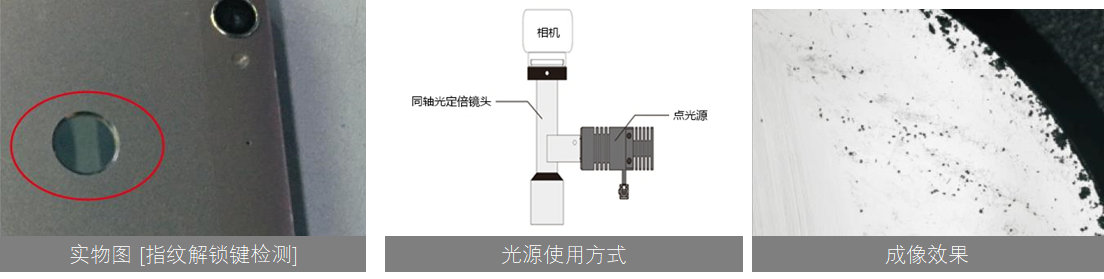

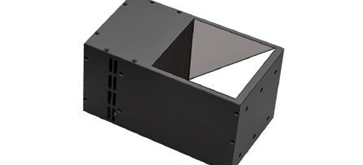

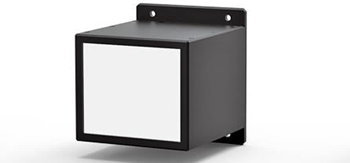

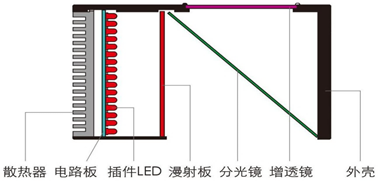

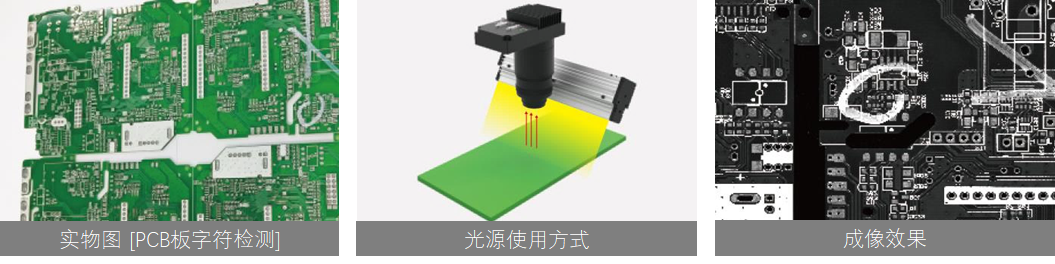

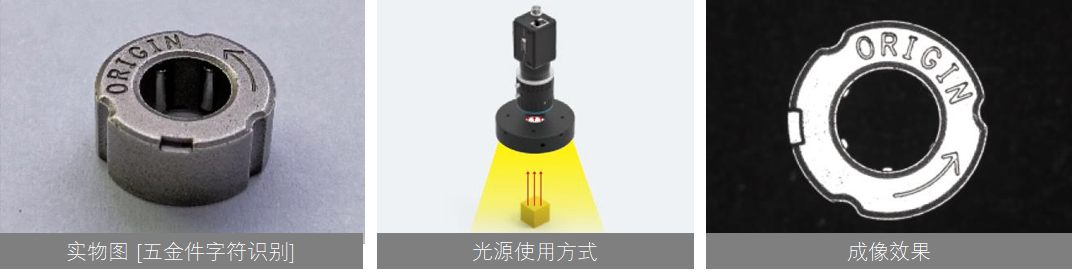

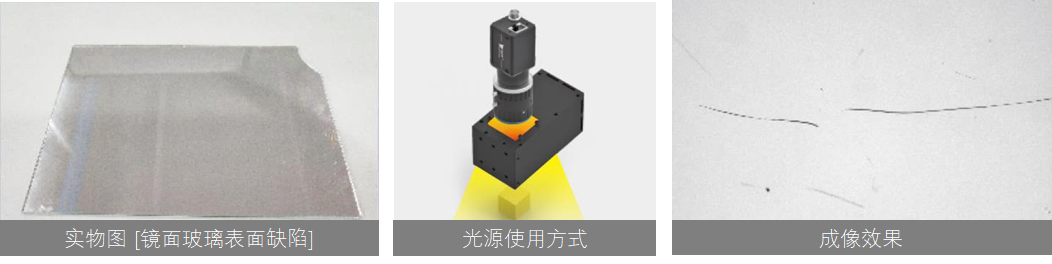

光源 · 同轴光源

• 特性：
  • 良好的光照方向性，适合高工作距离且图像特征明显
  • 针对反光工件表面检测，能够凸显表面的不平整
• 应用领域：
  • 高反光表面的划伤检测
  • 芯片和硅晶片的破损检测
  • 条码识别
  • 激光打标字符、二维码识别

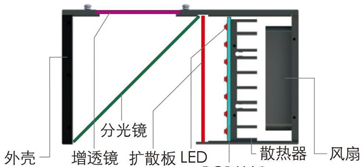

光源 · 高亮同轴光源

• 特性：
  • 采用大功率贴片灯，高透性高均匀性漫射板，实现光源高亮度和高均匀性
  • 采用散热片加风扇散热，观察窗口与分光镜片采用了特殊定制
• 应用领域：
  • 反光件表面凹坑、损伤、缺陷
  • 印刷电路板各种字符、图案
  • 玻璃表面、尺寸

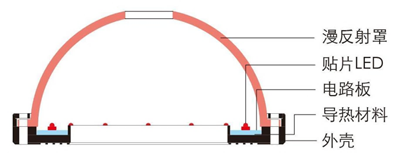

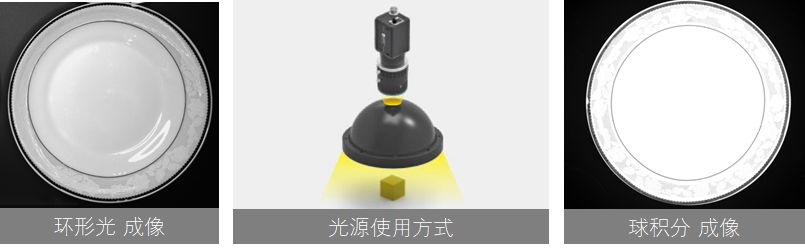

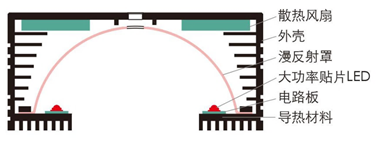

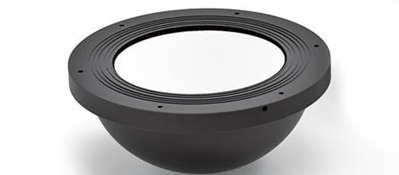

光源 · 球积分光源

• 特性：
  • 采用特制漫射板，使光源发出的光线均匀分布在整个图像上
  • 有效消除表面不平整形成的干扰
• 应用领域：
  • 曲面、表面、凹凸、弧形表面检测
  • 金属、玻璃表面反光较强的物体表面检测

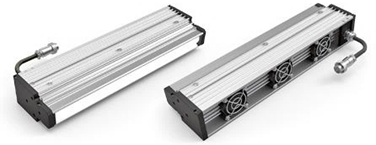

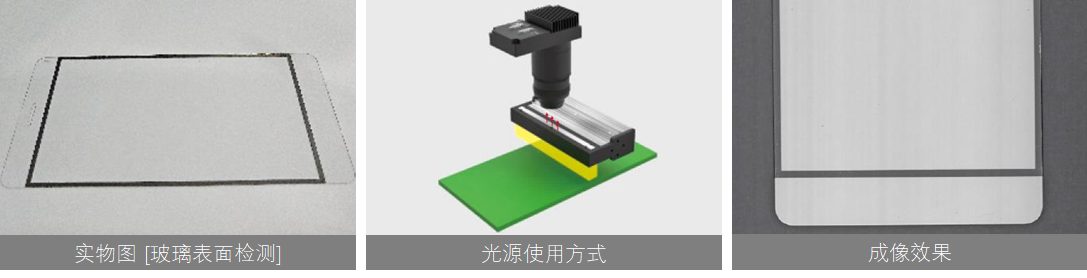

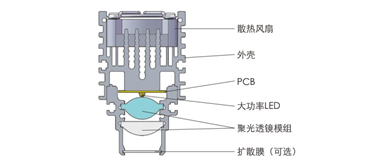

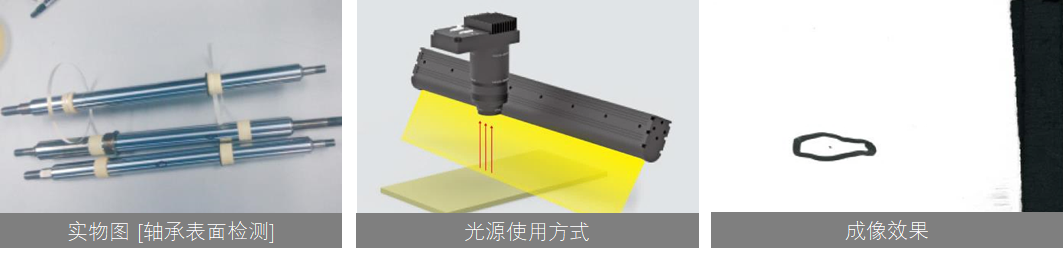

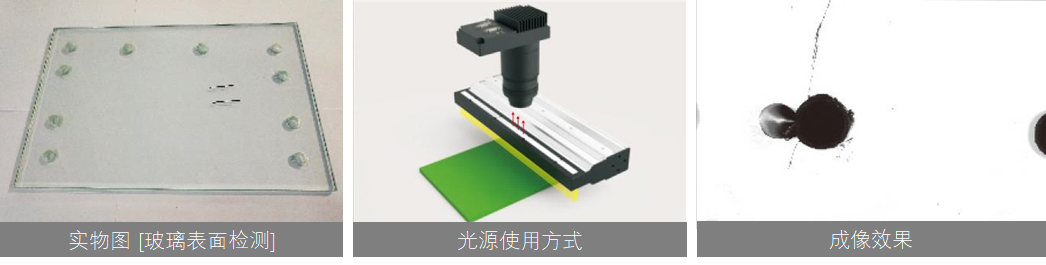

光源 · 高亮线形光源

• 特性：
  • 远工作距离线阵首选，根据不同工作距离定制
  • 采用大功率贴片LED和独特的聚光结构，适用于高速线阵项目
  • 高亮线型光源照度最高可达75万lux，非标定制最高可达100万lux
• 应用领域：
  • 铝箔表面划伤检测
  • 钢板表面缺陷检测

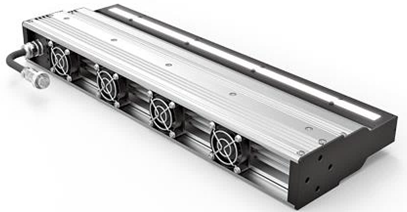

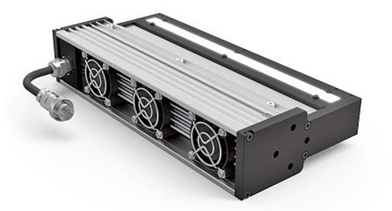

光源 · 超高亮线形光源

• 特性：
  • 光源最高照度达190万lux
  • 光斑发散角度小，能适用于不同工作距离
  • 能够兼容镜面和哑光工件表面检测，以及高亮高均匀、高速检测应用
• 应用领域：
  • 超高速在线检测
  • 远距离高亮度在线检测
  • 高速印刷质量检测

光源 · 高亮线形同轴光源

• 特性：
  • 高效率光学结构，能满足高亮度检测需求
  • 能够兼容镜面和哑光工件表面检测
  • 高指向性照射，能减少发散现象提高检测效果
• 应用领域：
  • 高速在线检测
  • 高反工件表面检测
  • 印刷质量检测

光源 · 超高亮线形同轴光源

• 特性：
  • 光源亮度高，能满足高速线扫检测需求
  • 能够兼容高反光和非高反光表面检测
  • 高指向性照射，能减少发散现象提高检测效果
• 应用领域：
  • 线阵相机照明
  • 薄膜、玻璃表面破损，内部杂质检测
  • 高速印刷质量检测

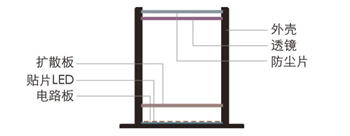

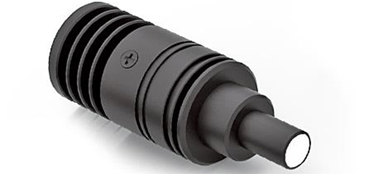

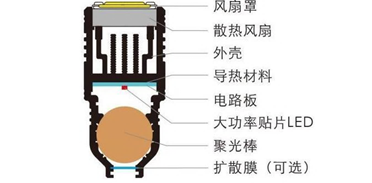

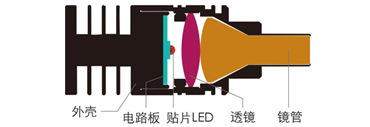

光源 · 高亮点光源

• 特性：
  • 采用高效散热设计，可有效控制光源温度
  • 出光口使用特制导光镜管，光源照度达40万LUX以上
  • 均匀性可达到85%以上
• 应用领域：
  • 电子元件外观检测
  • 螺丝表面缺陷、凸凹点检测
  • 连接器孔内触点间距检测

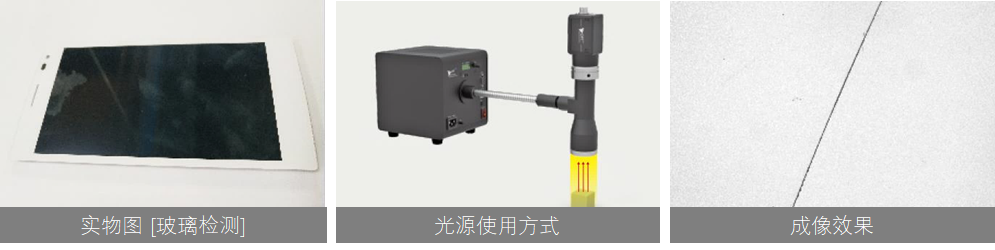

光源 · 数字光纤点光源

• 特性：
  • 光源照度高达250万lux
  • 光源和控制电路集成一体化
  • 支持网口和串口通信、编程触发和外部触发模式
  • 触发频率可达50KHz
• 应用领域：
  • 可替代卤素灯+光纤的应用
  • 医疗照明
  • 半导体设备工业照明

光源 · 圆形光源

• 特性：
  • 特殊透镜组合，光源照射距离远，有效照射面积更大
  • 紧凑，体积小，同时具有良好的散热装置
• 应用领域：
  • 工件轮廓尺寸检测
  • 物体表面划痕检测

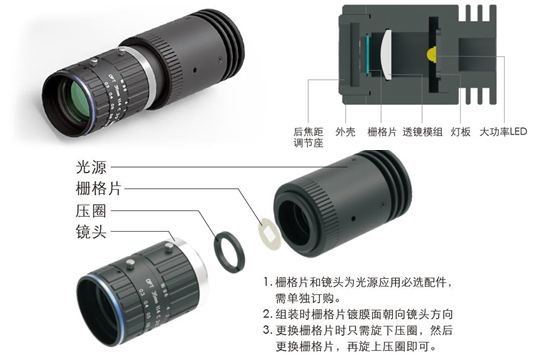

光源 · 结构光源

• 特性：
  • 后焦距可调节，无需加接圈，能适配所有C接口镜头
  • 栅格片多样化，可根据实际应用定制不同栅格片类型
  • 光斑边界清晰，亮度均匀，可实现精准照明
• 应用领域：
  • 3D分析和重建
  • 对具有复杂结构或斜面的物体进行测量
  • 机器人拾放定位和校准

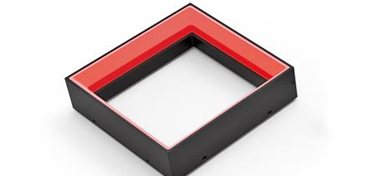

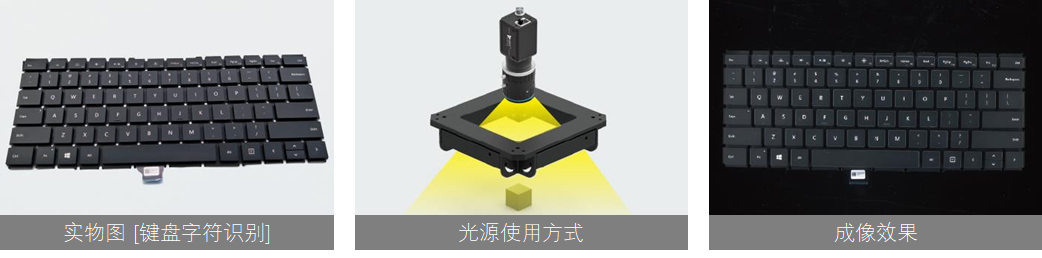

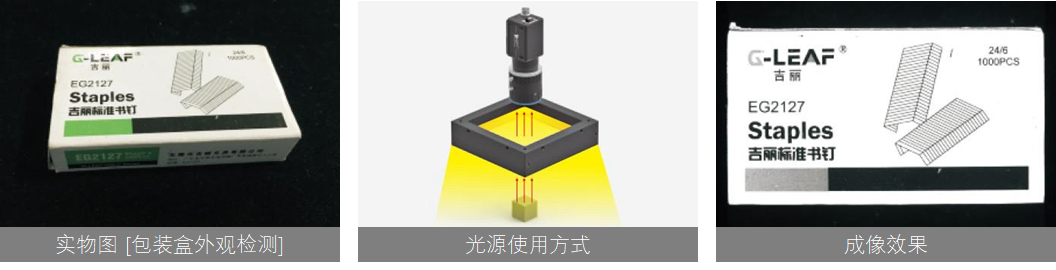

光源 · 四边形漫反射光源

• 特性：
  • 可以形成幅面较大的方形高均匀视野
  • 针对不规则的矩形目标使用，实现了四边无影照射效果
• 应用领域：
  • 表面碰伤、划伤等缺陷检测
  • 印刷字符、标志、条码、指纹、图文识别

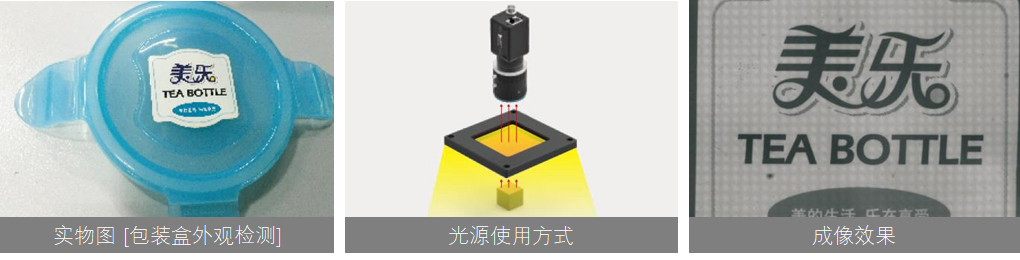

光源 · 平面无影光源

• 特性：
  • 散射发光，均匀性好
  • 轻巧、紧凑、便于安装、节省空间
  • 同轴面状光源，具备无影光和同轴光效果
• 应用领域：
  • 食品、烟草、日化用品包装检测
  • 高反光、不平整表面字符、图形检测、测量与识别等

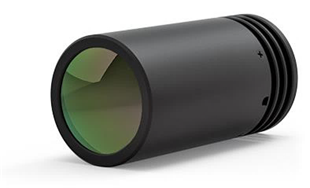

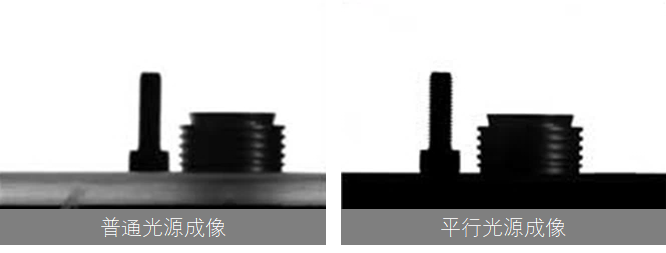

光源 · 平行光源

• 特性：
  • 远心光路设计，出射光平行度高，发散角≤1°
  • 消除边界效应，提高物体边缘的对比度，获得更高的测量精度
  • 远心镜头使用，有效增加镜头景深
• 应用领域：
  • 边缘毛刺检测
  • 贯穿缝隙堵塞检测
  • 卡片表面划痕检测
  • 金属件轮廓尺寸检测

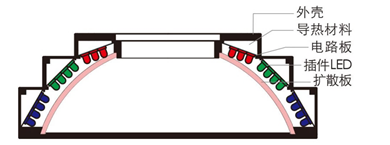

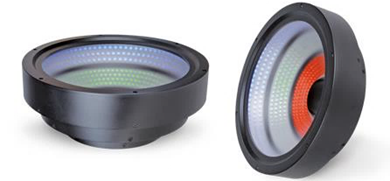

光源 · AOI 光源

特性：
采用RGB三种颜色LED与多角度设计
特制漫射板，提升光源均匀性
多色多角度照射，准确反映物体表面坡度信息，多用于焊锡检测
应用领域：
专用于电路板焊锡检测
旋转体形状缺陷检测
多层次物体检测

光源 · 拱形光源

特性：
同时具有球积分和条形光源的特点
面阵和线阵项目均可适用
应用领域：
烟包表面检测
电子产品外壳污点杂质检测
大幅面表面缺陷检测

光源 · 红外光源

特性：
形状和照明方式可自由定制
提供近红外850nm、940nm波段照明
应用领域：
医学(血管网识别、眼球定位)、制药
包装(可透视塑料包装检测)
服饰、纺织
电子、半导体、LCD、OLED

光源 · 紫外光源

特性：
提供近紫外385nm、365nm波段照明
不同形状和照明方式及定制
应用领域：
印钞行业，票印行业
荧光物质、字符、条码、二维码识别
玻璃微小缺陷检测
产品外壳微小划伤、碰伤等缺陷检测

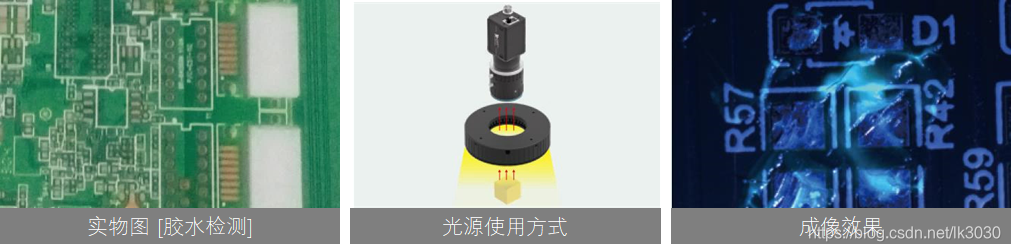

胶水检测(内含荧光物质)

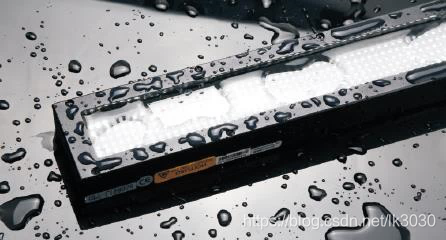

光源 · 防水光源

特性：
全系列光源均可做防水设计
防尘防水等级可达到IP67标准
可在潮湿、多尘的条件下应用
不仅能适应室内的温热潮湿，也能经受室外的雨水冲刷，即使长期浸泡在水中也不会影响其正常工作
结构上，采用紧凑式设计，减少间隙，最大程度上保证产品的密封性，同时增加散热器，确保产品在结构密封的情况下仍能良好散热，延长光源使用寿命

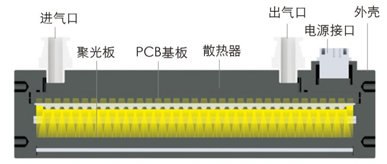

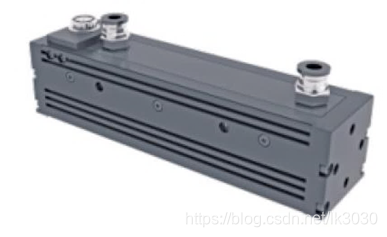

光源 · 制冷光源

特性：
光源结构精巧、体积小，节省安装空间
特制聚光透镜设计，可达到很好的光斑效果
光源采用气冷方式散热，通过压缩空气，实现高效散热
非常适用于无尘环境和对气流气压有特殊要求的使用环境
应用领域：
手机玻璃屏表面缺陷检测
铝箔表面划伤检测
钢板表面缺陷检测

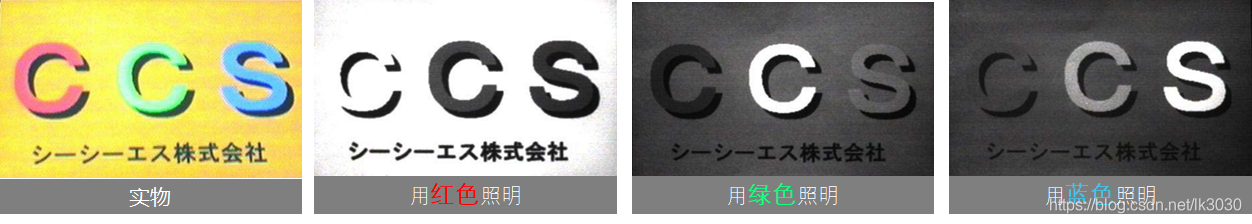

光源 · 颜色

同类色：
是色相环中15°夹角内的颜色。色相性质相同，但有色度深浅之分。
例如深红与浅红，深蓝与浅蓝。
邻近色：
是色相环中60°夹角内的颜色。例如红色和橙色。
类似色：
是色相环中90°夹角内的颜色。例如红－红橙－橙、黄－黄绿－绿。
互补色：
是色相环中每一个颜色对面(180°对角)的颜色。例如橙和蓝、红和绿、黄和紫。有非常强烈的对比度，在颜色饱和度很高的情况下，可以创建很多十分震撼的视觉效果。

如果要将目标打成白色，则选用同类色；如果要目标打成黑色，则选用互补色。
一般情况下，如果使用黑白相机，对被测物体的颜色没有特殊要求的情况下，红色是比较好的选择。红色LED寿命长、稳定、价格低。

白色光源（W）
白色光源通常用色温来界定，色温高的颜色偏蓝色（冷色，色温>5000K）,色温低的颜色偏红（暖色，色温在3300~5000K）之间，称之为中间色。白色光源适用性广，亮度高，特别是拍摄彩色图像时使用更多。
蓝色光源（B）
蓝色光源波光为430-480之间，适用产品：银色背景产品（如钣金，车加工件等）、薄膜上金属印刷品。
红色光源（R）
红色光源的波长通常在600 ~ 720之间，其波长比较长，可以透过一些比较暗的物体，例如底材黑色的透明软板孔位定位、绿色线路板线路检测，透光膜厚度检测等，采用红色光源更能提高对比度。
绿色光源（G）：
绿色光源波长510~530，主要针对产品：红色背景产品、银色背景产品（如钣金，车加工件等）。
红外光（IR）：
红外光的波长一般为780 ~ 1400，属于不可见光，其透过力强。一般用于LCD屏检测等。
紫外光（UV）:
紫外光的波长一般为190 ~ 400，其波长短，穿透力强，主要用于触摸屏ITO检测、布料表面破损、点胶溢胶检测、金属表面划痕检测等。

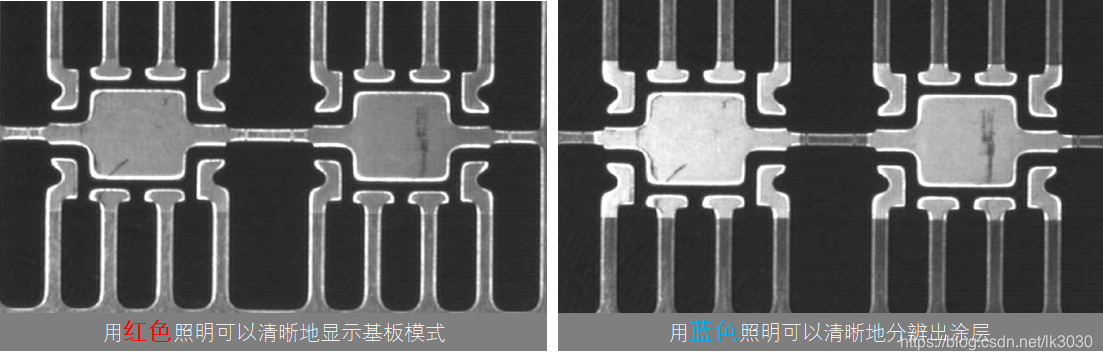

铜色导线框架上涂有银色图层：

材质和厚度不同,对光的透过特性(透明度)各异。
光的波长越长，对物质的透过力越强。光的波长越短，在物质表面的扩散率越大。

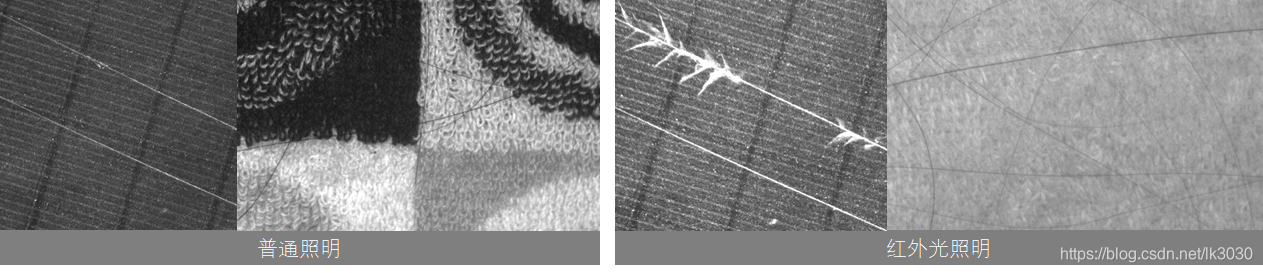

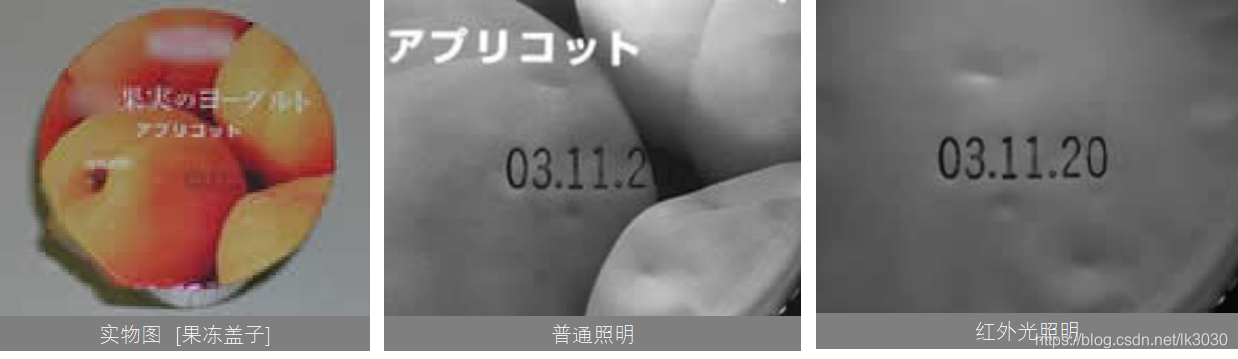

红外光照明：红外穿透性强，适合透过固体或液体的染料、油墨来观察内容的有无、异物及字符识别等。

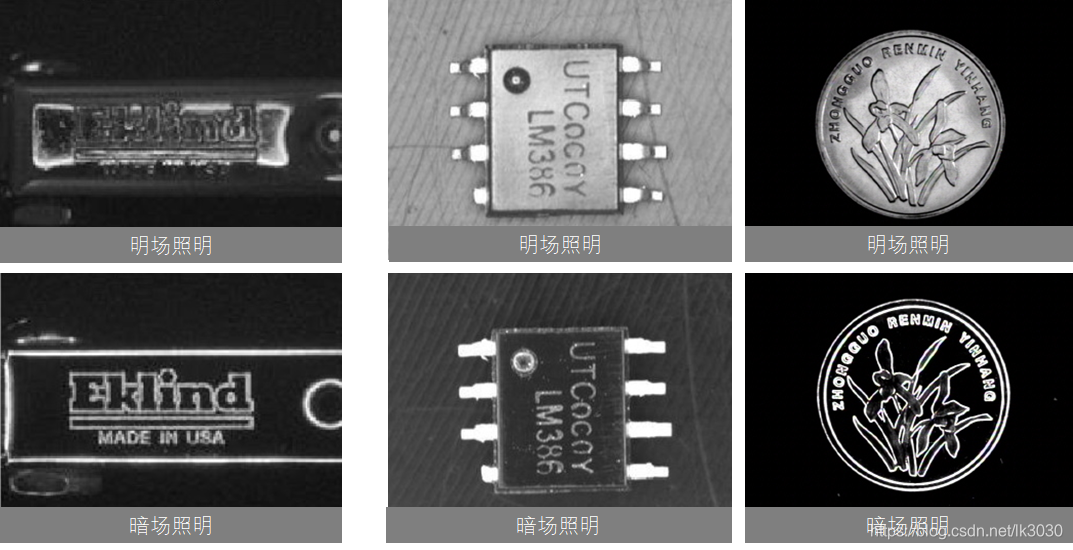

光源 · 明场-暗场

低角度暗场照明，可以较好地表现材料表面的纹理轮廓。

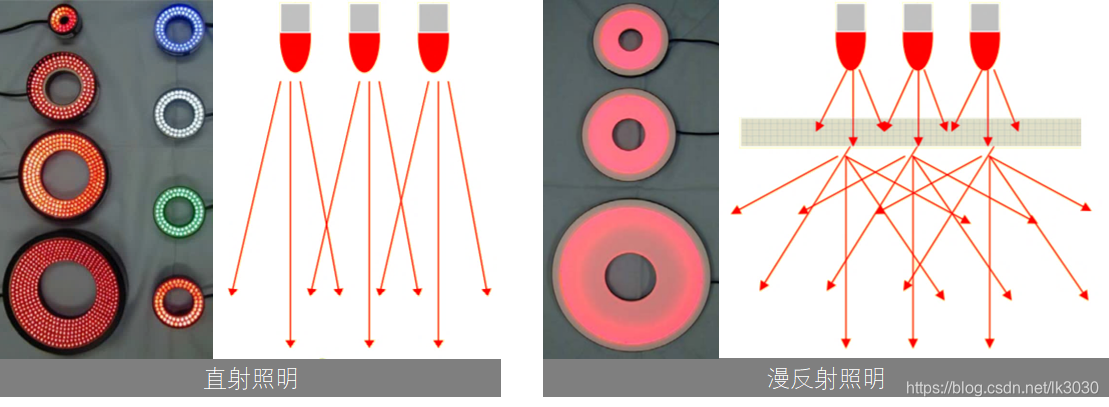

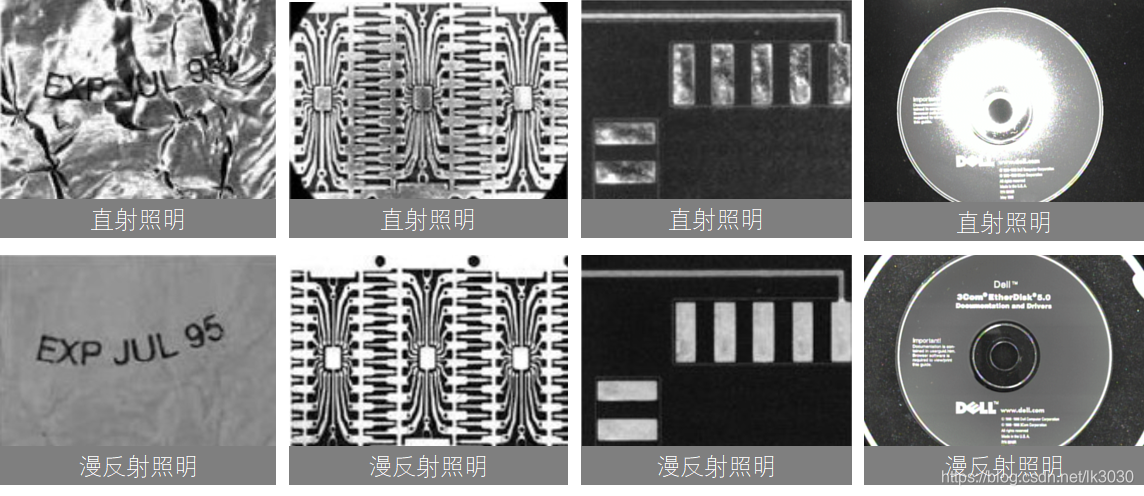

光源 · 直射-漫反射

直射光：入射光基本上来自一个方向，射角小，它能投射出物体阴影;
漫反射光：入射光来自多个方向，甚至于所有的方向，它不会投射出明显的阴影。

漫反射照明，可以较好地消除材料表面的反光干扰。
