用74161实现12进制与20进制

今天天气很不好，想起了我家那里，高三下午自习，有次外面突然开始刮气起大风，然后我就看着天空一点一点变黄，满天的沙尘，我们那里叫沙城可能就是由此而来的 吧，不过现在治理的沙尘暴已经近乎绝迹了，欢迎大家到我的家乡做客。我家那里的红酒还是不错的。还可以泡温泉。

开始正题。用74161实现不同的进制。

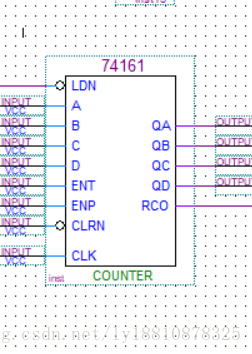

首先看下74161，ABCD称作数据段，对于初学者总是认为输入端（我就是），这个是给定的数值，比如1100，1010等等，这些是自己去确定的，然后就是ENT，ENP，这两个是使能端，只有都为1时芯片才正常工作。LDN称作置数段，低电平有效（上面有个圈圈），就是把ABCD的值给QA，QB，QC，QD，CLRN为清零端，也是低电平有效，当CLRN为0时会将QA，QB，QC，QD全部置0。右侧QA,QB,QC,QD就是当前记到了几，RCO就是当QA，QB，QC，QD都为1时变成。，然后在下一时钟上升沿变为0.

74161的进制就是当QA，QB，QC，QD都成1时，CO从0变成1，然后再变成0。由此就可以发现这个是四个二进制，那么就是可以到1111的时候输出一个1，也就是说一个74161可以完成16以下所有的进制。

接下来要用一个74161实现M=12进制。

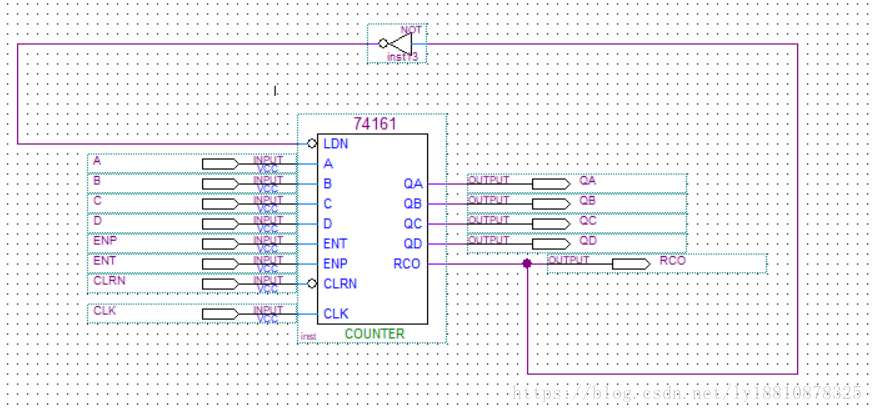

如图 ，令ABCD为0100，这样置数给QA，QB，QC，QD后就成从4开始计数，到16正好12，就成了12进制，当RCO为一时，就是有了一个进位，此时QA，QB，QC，QD就要从头开始，用一个非门，当RCO为1，LDN为0，重新置数QA，QB，QC，QD。完成12进制。

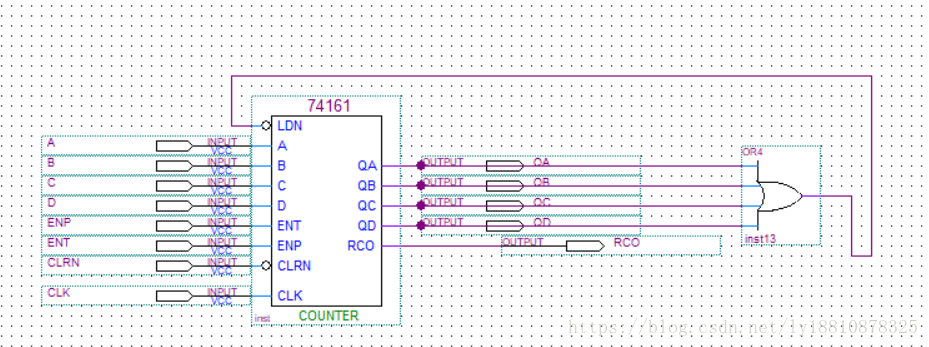

但是这个有一个严重的弊端。就是当第一次上电时，QAQBQCQD会从0000开始，所以第一次会是16进制，这可怎么办，在我不懈努力下可终于想到了。上图！！！！！

成了，哈哈哈哈哈哈哈。

做完M=12是用一个，那怎么实现大于16的，接下来做M=20的两个74161芯片。

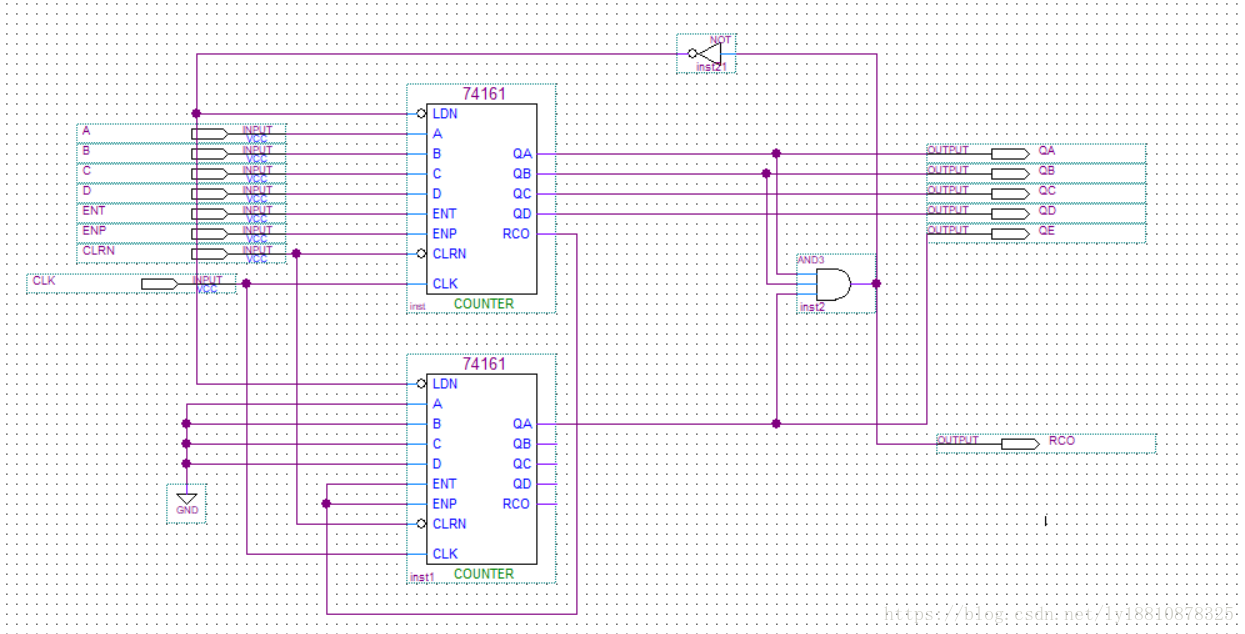

啥也不说了，看图吧，耐心点。



这个想了半天没想出来，后来稍微百度了一下，看到一个给了灵感，就是下面的只用Qa，这样不久成了五个二进制位做么，把QA当成最高位，然后自己又开了一下那个人思路，在结合自己的想法，终于弄出来了。

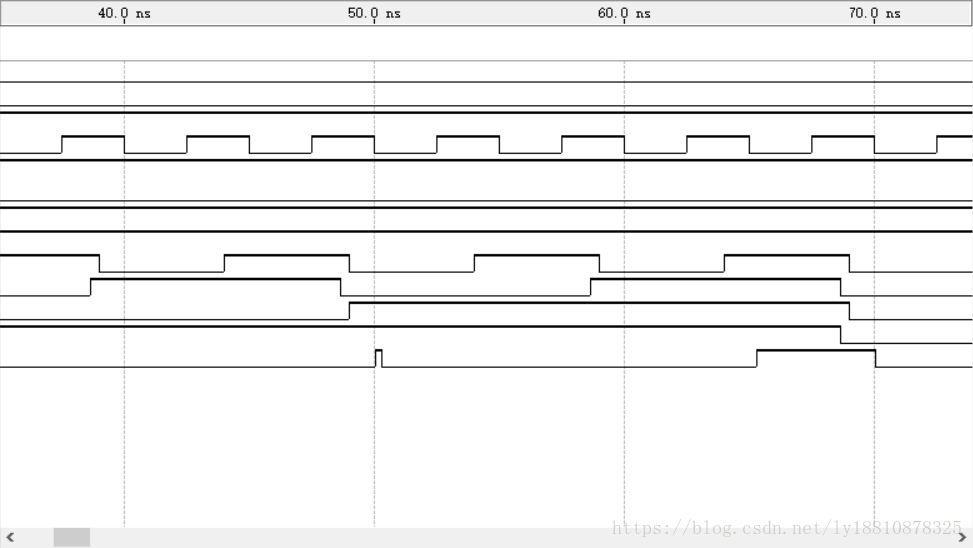

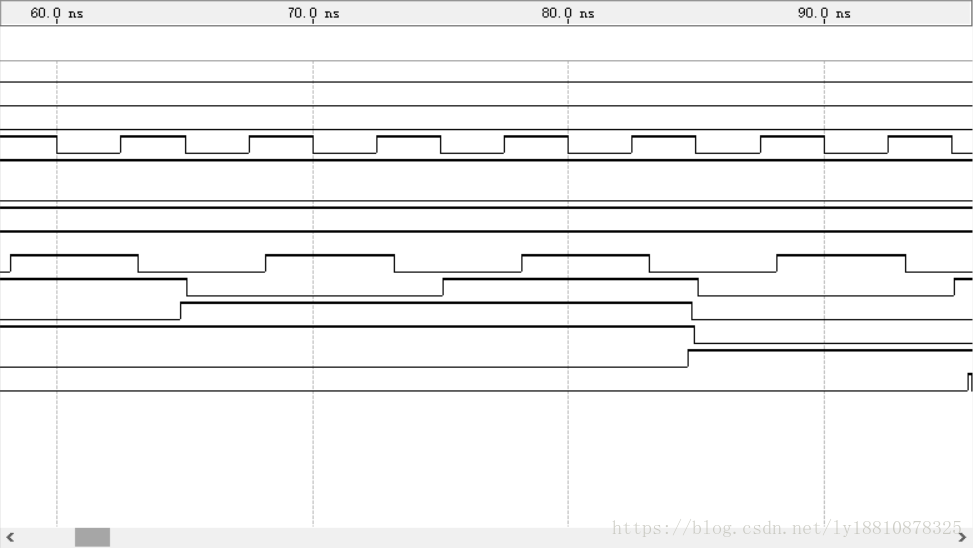

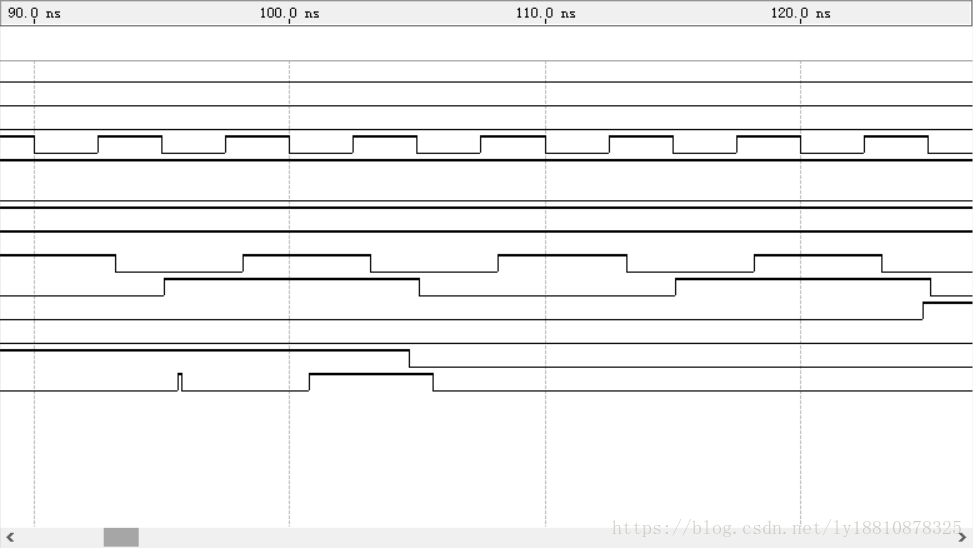

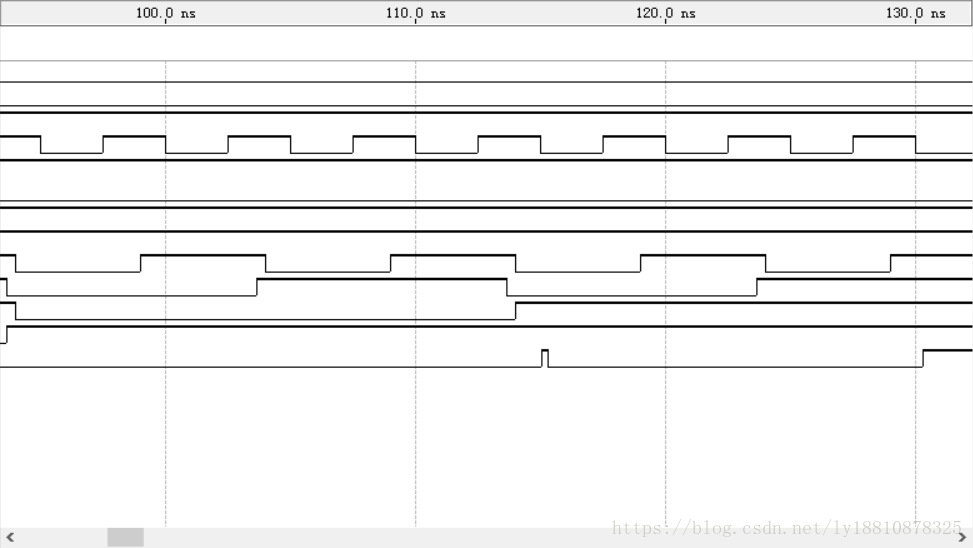

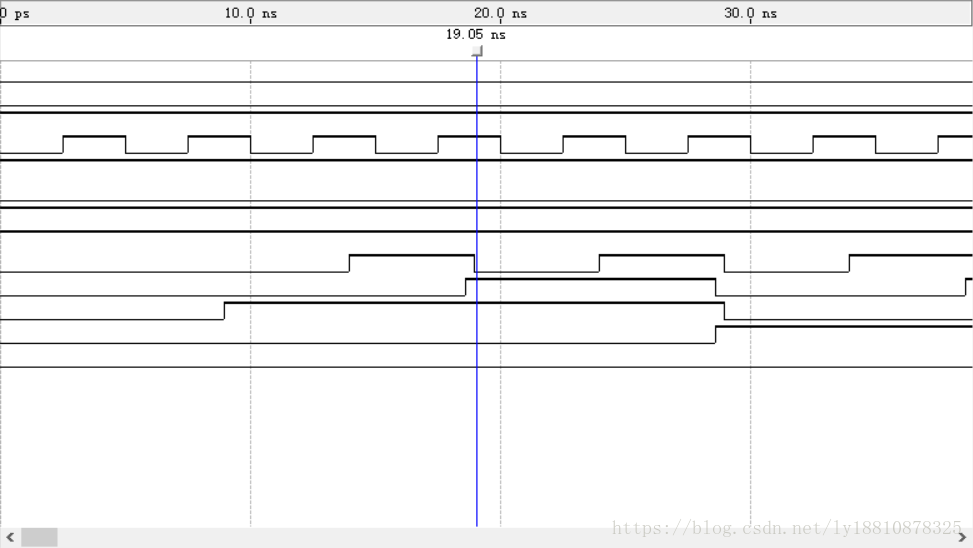

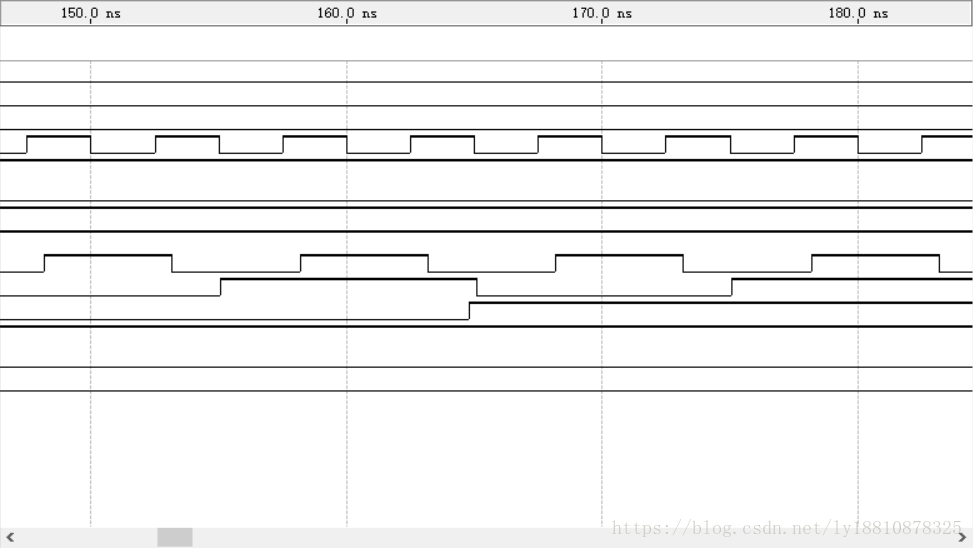

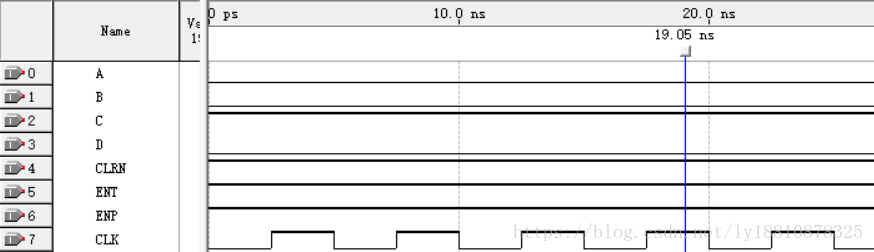

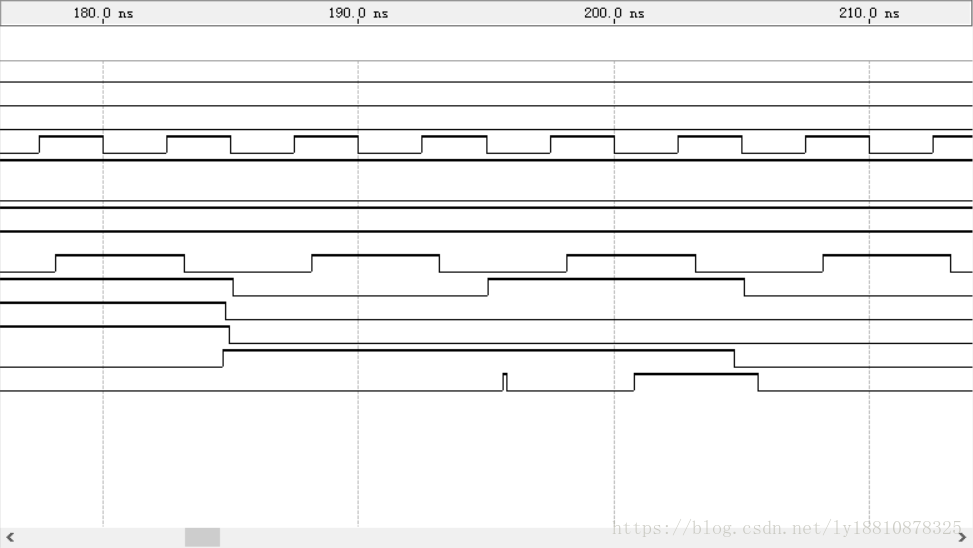

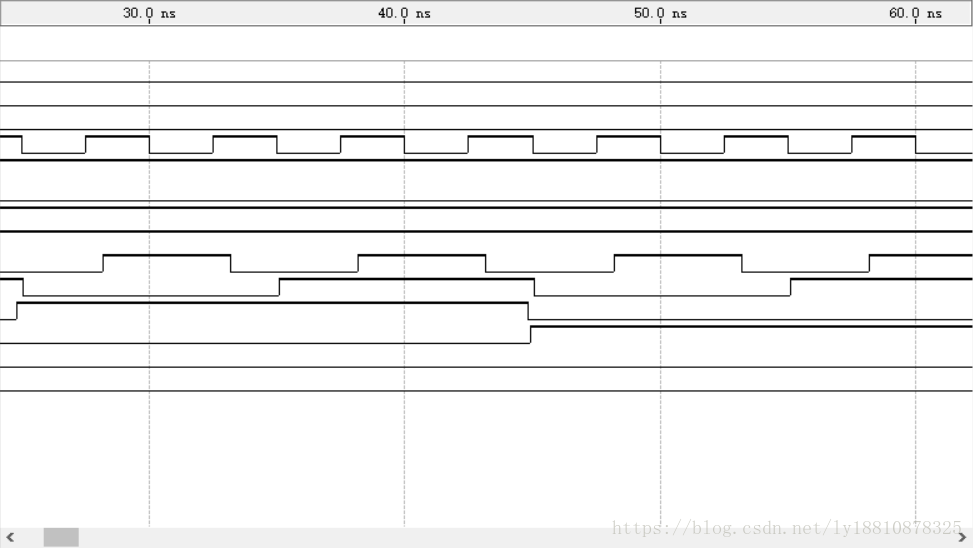

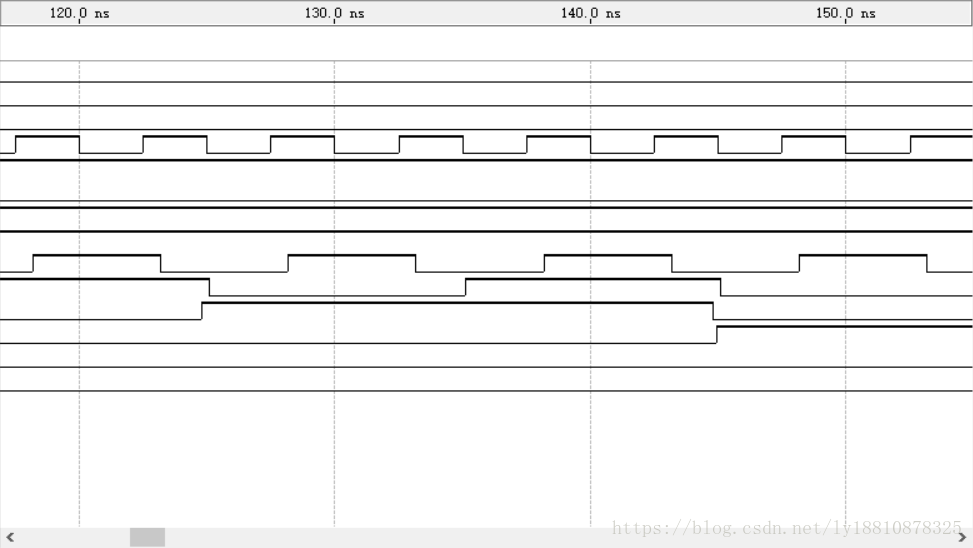

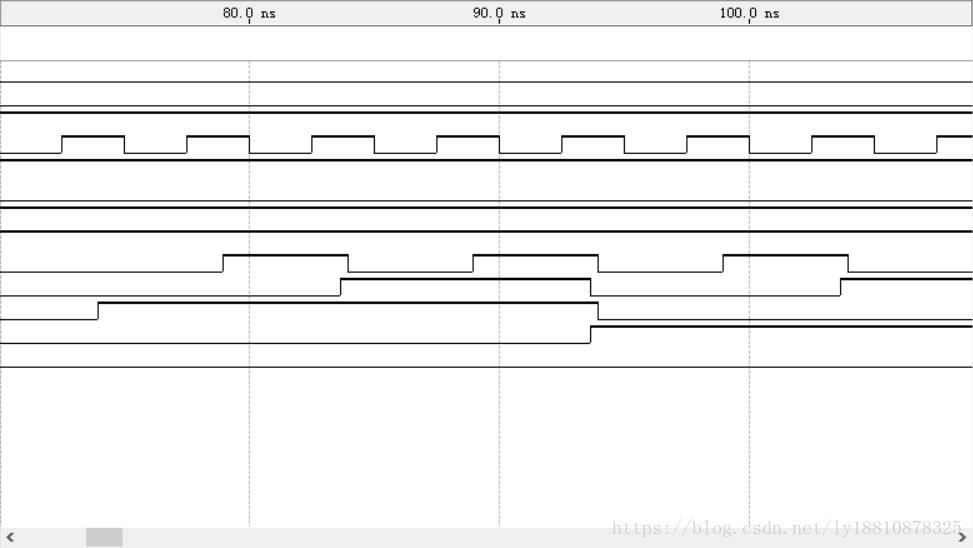

下面来个验证图。
