单镜头视觉系统检测车辆的测距方法 收藏

以前提过单目测距的问题，检测的障碍物2-D框加上摄像头的姿态和路面假设。以下根据公开发布的论文讨论具体的算法：

注：深度学习直接估计深度图不属于这个议题。

---

1。Vision-based ACC with a Single Camera: Bounds on Range and Range Rate Accuracy

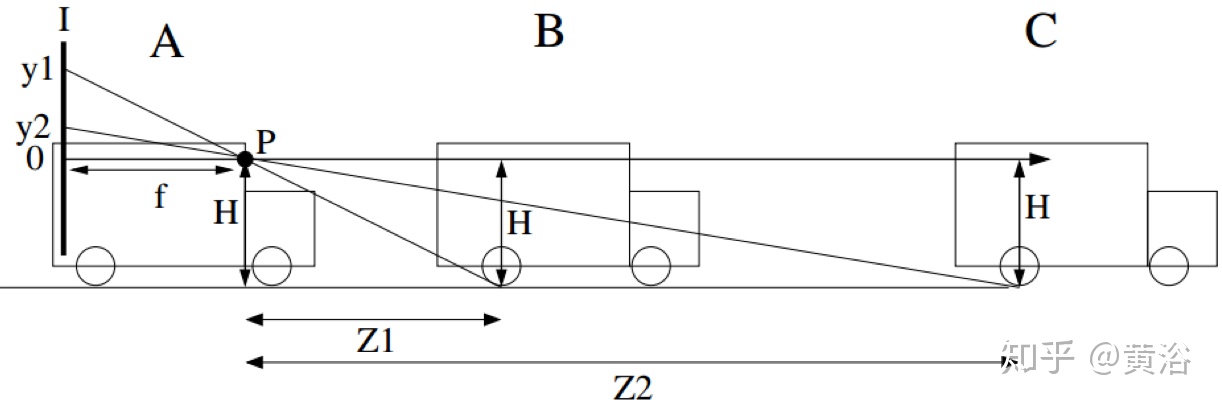

著名的Mobileye论文，先看成像几何如图：

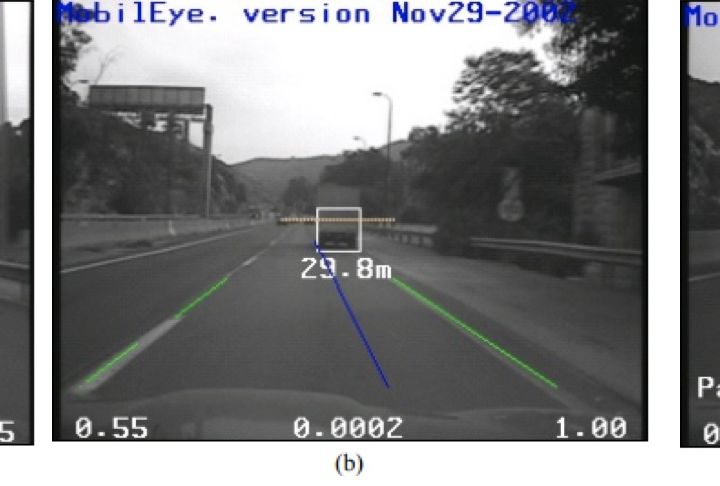

本车A，前方车B和C，摄像头P焦距f，高度H，和障碍物B/C距离Z1/Z2，B/C检测框着地点在图像的投影是y1/y2。那么y=fH/Z，所以Z=fH/y。下面是三个不同距离的估计结果：

精度测量得到：90米误差大约10%, 44米误差约为5%。

---

2。Integrated Vehicle and Lane Detection with Distance Estimation

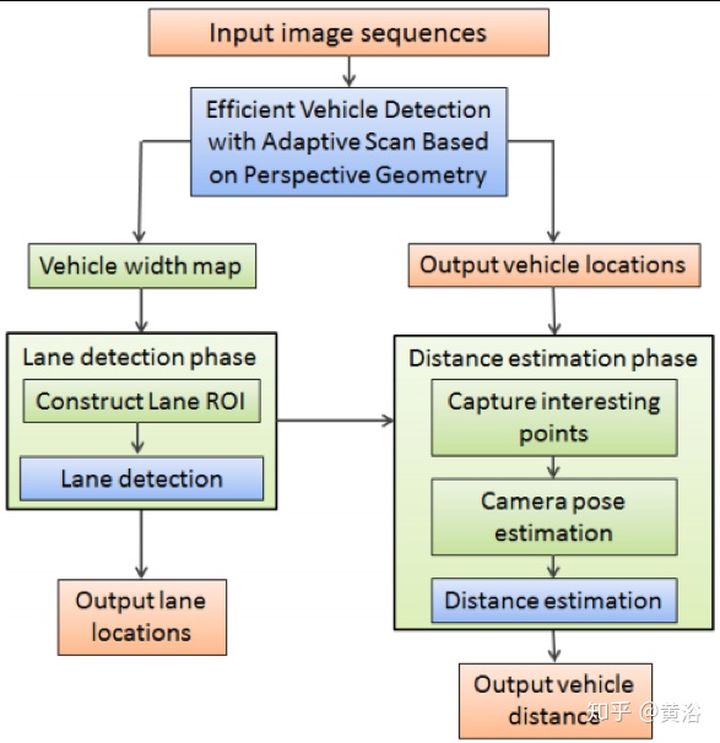

算法流程如下：

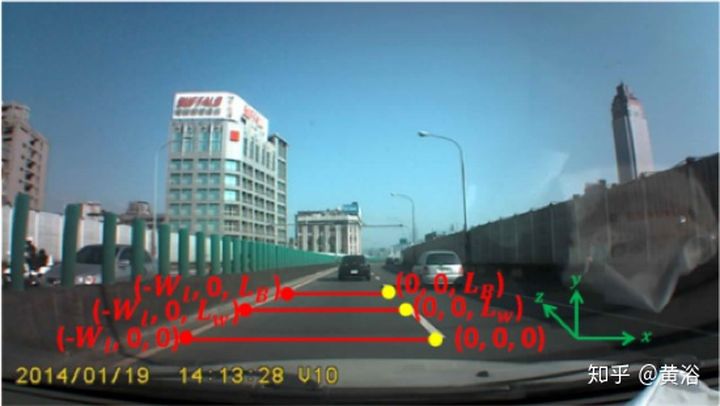

先是从3个消失点估算摄像头焦距，然后6个2D-3D对应点得到摄像头姿态：

基于车道宽度的假设（3.75米），可以算出投影矩阵，随之得到距离公式：

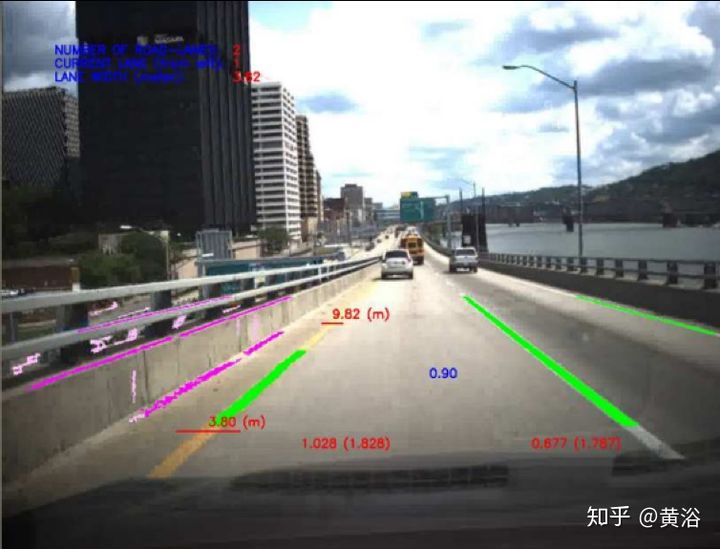

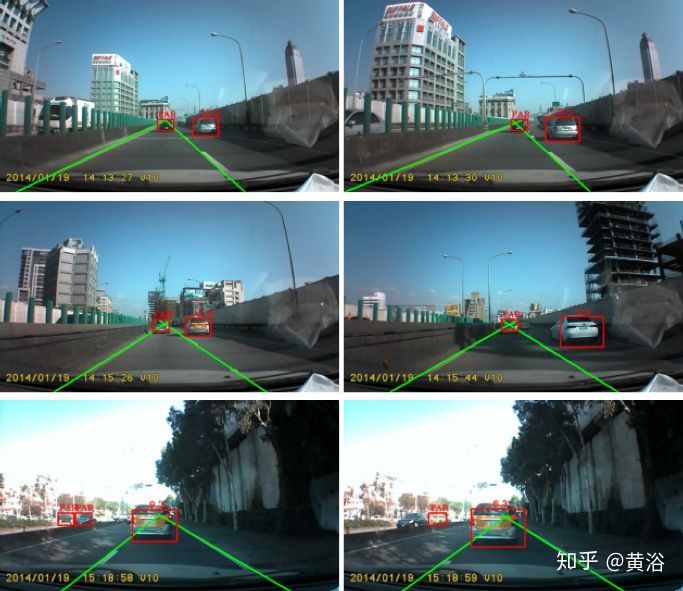

下图是一些结果：

---

3。 Use of a Monocular Camera to Analyze a Ground Vehicle’s Lateral Movements for Reliable Autonomous City Driving

还是基于消失点原理，加上水平线，可得到道路场景几何关系。

消失点和pitch angle的关系：

从消失点得到pitch angle：

---

4。Range Estimation with a Monocular Camera for Vision-Based Forward Collision Warning System

如果车辆宽度已知，那么车距为d=FW/w。

如上图，可以计算距离为：

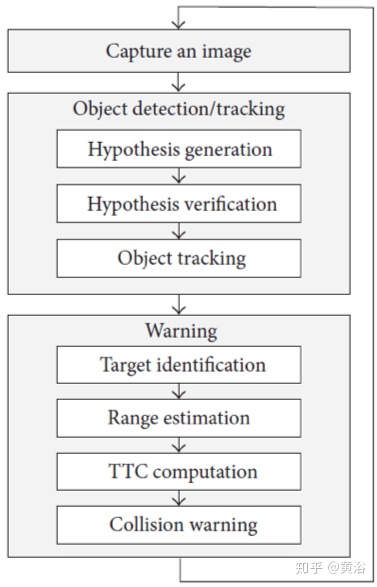

整个FCW系统流程图如下：

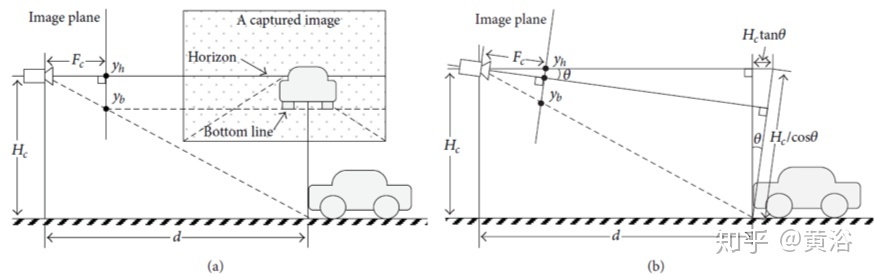

给了一个虚拟水平线的概念，估计它的位置 ，Hc为摄像头高度，Yb是车辆框底部的垂直位置。然后可以计算出车辆距离：

---

5。Robust Vehicle Detection and Distance Estimation Under Challenging Lighting Conditions

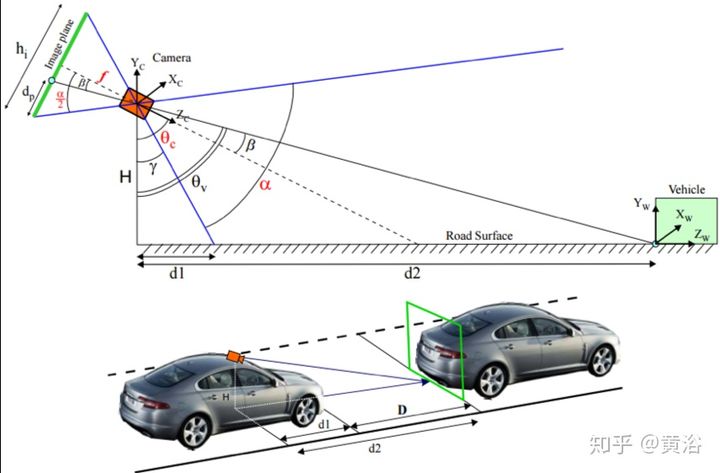

碰撞报警需要估算安全距离。下图几何关系能给出估计距离的公式：

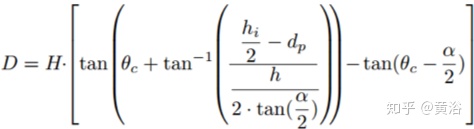

距离公式为

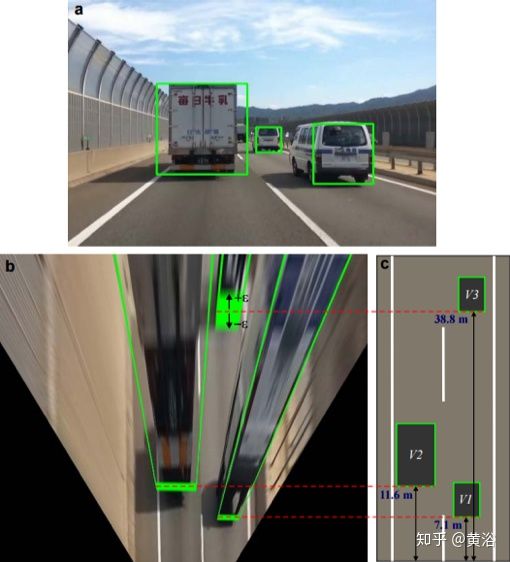

下图是IPM的鸟瞰图展示距离：

---

6。Pitch Angle Estimation Using a Vehicle Mounted Monocular Camera for Vehicle Target Range Measurement

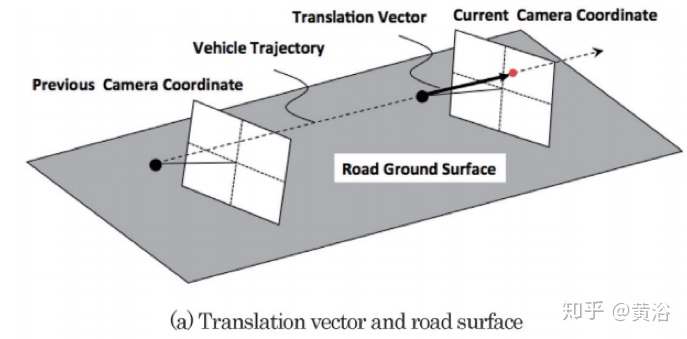

计算特征点运动，由此得到自身摄像头运动，从其平移向量推出pitch angle。

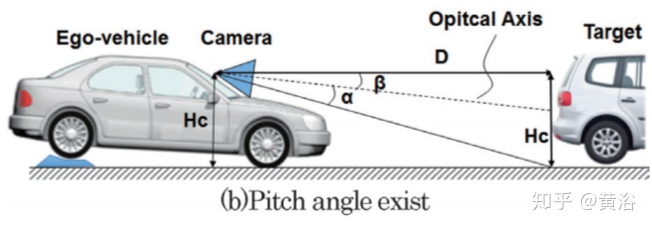

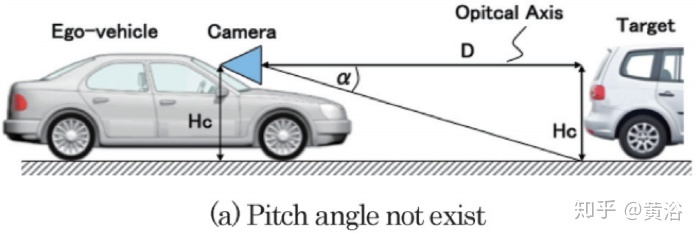

上图可以计算出前方车的距离：

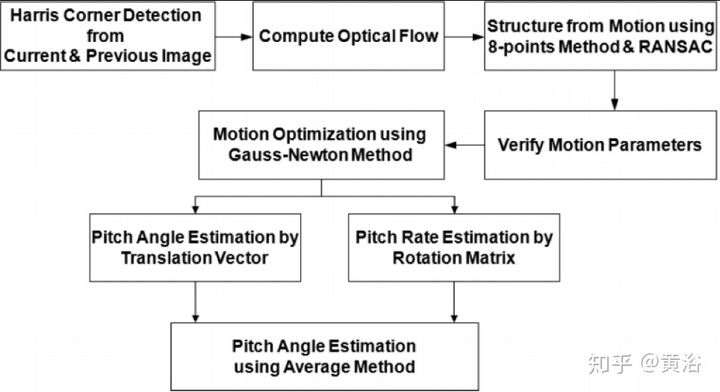

整个系统流程图如下：

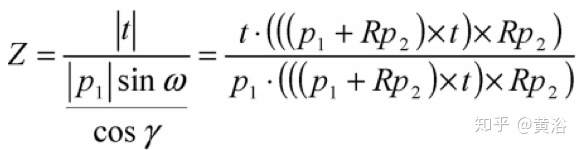

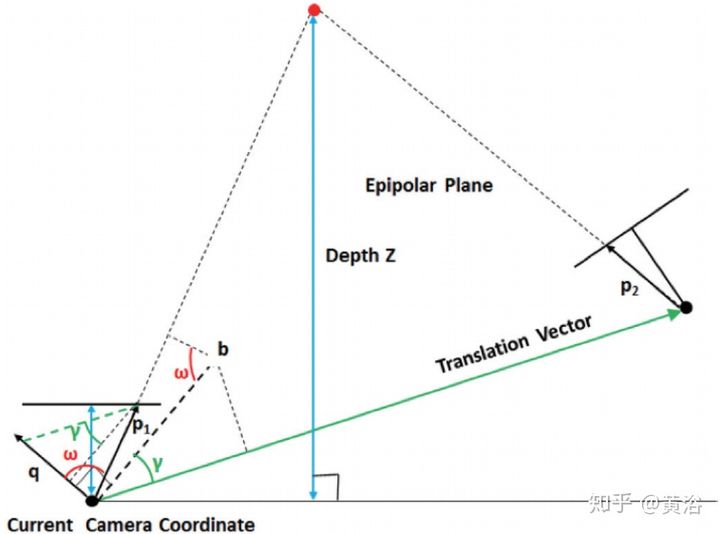

下面就是从SFM的几何关系推理距离：

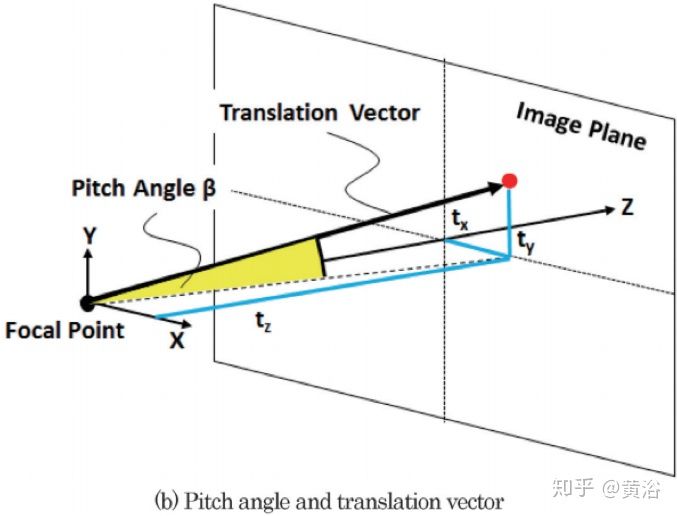

看下面的关系可以得到pitch angle：

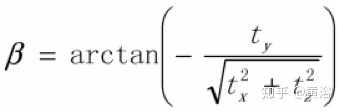

角度计算公式为

---

7。Forward Collision Warning with a Single Camera

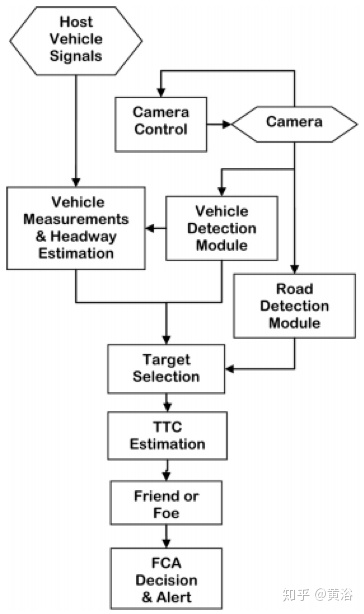

time to contact (TTC) 直接从车辆的大小和位置得到，下面是流程图：

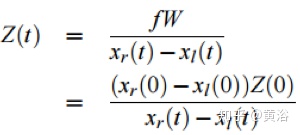

计算公式：

车边框的位置以及光流大小可以确定碰撞的可能性：

---

这里主要是通过简单的几何关系，直接估算检测的路上车辆距离并给出可能的撞击时间。现在深度学习越来越强大，理论上得到车检测边框的同时，也可以回归车的距离。
