min pulse width && min period

Min Pulse Width
文章目录

• 前言
• 一、什么是 min pulse width？
• 二、为什么检查 min pulse width？
• 三、如何设置 min pulse width约束？
• • 1. std library
  • 2. 在sdc里面重新设置约束
• 四、如何检查 min pulse width？
• 五、如何修复 min pulse width？
• 总结

前言

min pulse width 是对信号高电平或低电平脉冲最小宽度的衡量，通常都只针对clock path 做min pulse width 检查。

一、什么是 min pulse width？

min pulse width ，全称为最小脉冲宽度检查。min pulse width用于检查时钟信号的波形是否处在一个合理的状态。时序单元对时钟的高电平和低电平的脉冲宽度有一定的要求，经过min pulse width检查可以获悉时钟信号的最小脉冲宽度是否满足了时序单元的要求。

二、为什么检查 min pulse width？

一般情况下，由于cell本身的差异，rise和fall delay不相同，这样可能会造成时钟信号脉冲宽度减小。
如下图一个周期为1ns，duty cycle 为50%的clock信号:

在经过一个buffer（rise delay: 0.05, fall delay:0.03):

clock信号波形变成如下图所示:

假设一个占空比为50%的时钟穿过一个buffer，该buffer的rise delay大于fall delay，则经过buffer后的脉冲宽度要比输入时钟小。如果时钟信号经过一系列相同类型的单元，则时钟信号的脉冲宽度将会持续减小。如果小于某个最小宽度，可能会导致器件不能正常的捕获数据。
因此，在做timing分析时，我们是必须对cell的pin做min pulse width检查。

三、如何设置 min pulse width约束？

min pulse width检查设置通常有两类方法：直接使用library里面的设置或者在sdc里面重新设置min pulse width约束。

1. std library

EDA工具可以通过查找单元库来获取 min pulse width的阈值，在单元库中，一般是以input transition 为index 的一张一维表。

2. 在sdc里面重新设置约束

指令如下（示例）：

set_min_pulse_width 1.25 [get_clocks *]






1

或者指令如下（示例）：

set_timing_derate -min_pulse_width 1.25






1

一般情况下，如果要设置比lib里面更为严格的min pulse width检查，需要在sdc里面重新设置min pulse width约束。

四、如何检查 min pulse width？

因为library 中相应clock pin 上定义了min pulse width 属性，或用命令set_min_path_width 设了约束，因此在做了CTS之后，则可以使用命令report_min_pulse_width 可以报出相应min pulse width check。

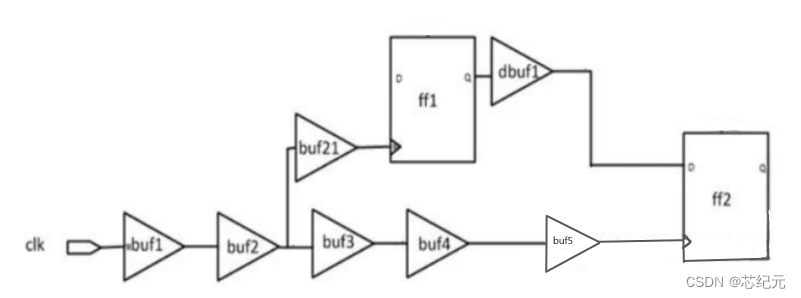

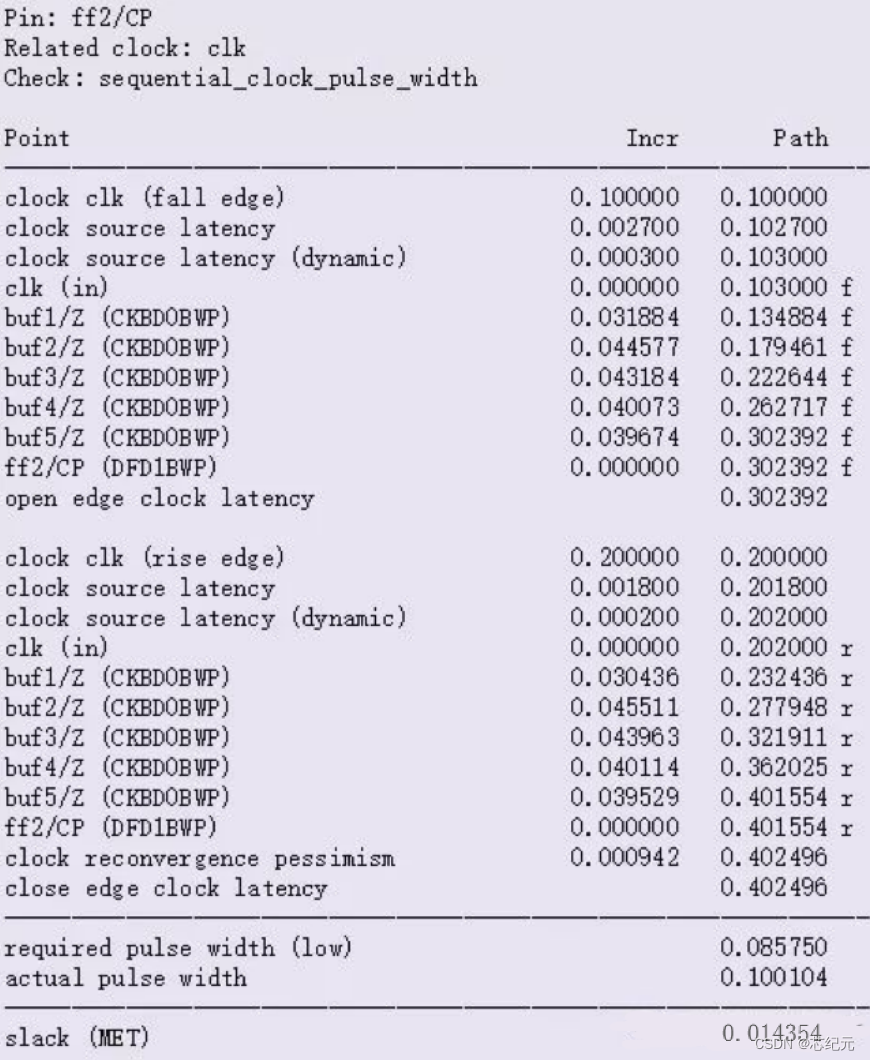

如上电路图，我们想要计算ff2的clock pin的min pulse width check，采用report_min_pulse_width -path_type full_clock_expanded [get_pin ff2/CP]，得到下面path路径slack。

如果想要报出所有的min pulse width violation可以使用report_min_pulse_width -all_violators命令。

五、如何修复 min pulse width？

1. 由于普通buffer上升和下降的delay不一样，如果经过一连串的buffer的话，有时候会发生min pulse width的violation。因此，更加推荐采用clock inverter来取代buffer，相比buffer来说，inverter的上升和下降时间会相互补偿，这样就更容易避免min pulse width violation的产生;
2. 检查是否有比较大的transition, 因为min pulse width的阈值在单元库中一般是以input transition 为index 的一张一维表;
3. 检查时钟路径是否用了相同阈值电压（Vt）的的单元，是否用了时钟单元（一般以CK或DCCK开头），另外，对于先进工艺电路，一般时钟路径会使用低阈值电压单元（ULVT）;
4. 检查是否有串扰，消除或者减少串扰引起的delta delay。

总结

最小脉冲宽度对数字电子设备的功能和性能至关重要，它直接影响设备的稳定度和精度，因此设计数字电子设备时，必须仔细考虑最小脉冲宽度，并确保信号始终保持在可接受范围内。

Min Period 文章目录

• 前言
• 一、什么是 min period？
• 二、为什么检查 min period？
• 三、如何设置 min period？
• 四、如何检查 min period？
• 五、如何修复 min period？
• 总结

前言

我们在实际设计中可能会碰到这种情况，如果我们的memory最高只能工作到800Mhz频率，但是我们却让它工作在1Ghz的频率，这时就会出现min period的violation。

一、什么是 min period？

Min period也就是最小时钟周期，是DRV检查的一种。Min period用于检查时钟电路是否达到了预期的工作频率。例如min period1.25代表着到达memory的CLK pin的所有clock需要至少1.25ns周期，如果不满足该条件的话，工具会显示violation。

二、为什么检查 min period？

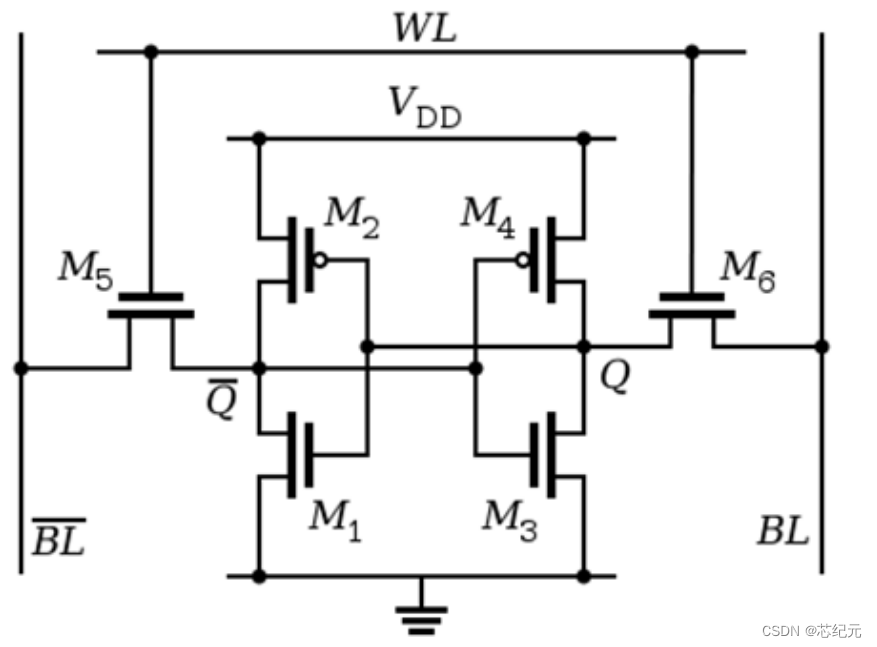

以一个常见的六管sram为例。
对于这个bitcell的读取过程如下：
假定存储的内容为1, 即在Q处的电平为高。读周期之初，两根位线预充值为逻辑1, 随后字线WL充高电平，使得两个访问控制晶体管M5与M6通路。第二步是保存在Q的值传递给位线BL在它预充的电位，而泻掉（BL非）预充的值，这是通过M1与M5的通路直接连到低电平使其值为逻辑0 (即Q的高电平使得晶体管M1通路)。在位线BL一侧，晶体管M4与M6通路，把位线连接到VDD所代表的逻辑1 (M4作为P沟道场效应管，由于栅极加了（Q非）的低电平而M4通路)。如果存储的内容为0, 相反的电路状态将会使（BL非）为1而BL为0。只需要（BL非）与BL有一个很小的电位差，读取的放大电路将会辨识出哪根位线是1哪根是0。敏感度越高，读取速度越快。
简单来说，SRAM中的每一bit储存在由四个场效管（M1,M2,M3,M4）组成2个交叉耦合的反相器中。此外2个场效管（M5，M6）是储存基础模块到用以读写能力基准线（BitLine）的自动开关。
min_period是为了给sram的bitline进行预充电留足时间，如果两次读间隔period太近，那么第二次读就不能正确读出。

三、如何设置 min period？

min_period 在RAM 的lib 里定义为index 是CLK pin transition 的一张一维表，min period的阈值是通过库文件查询得到的。

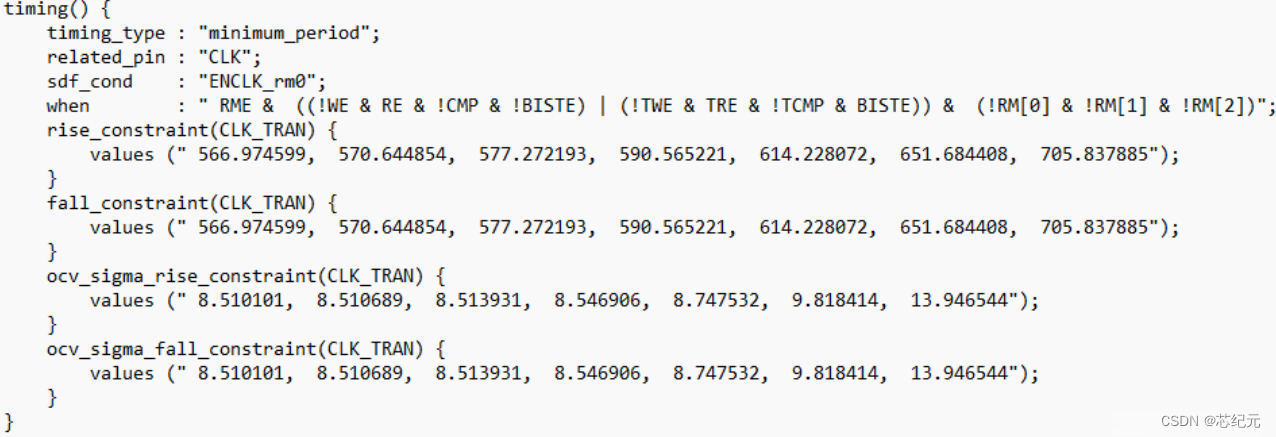

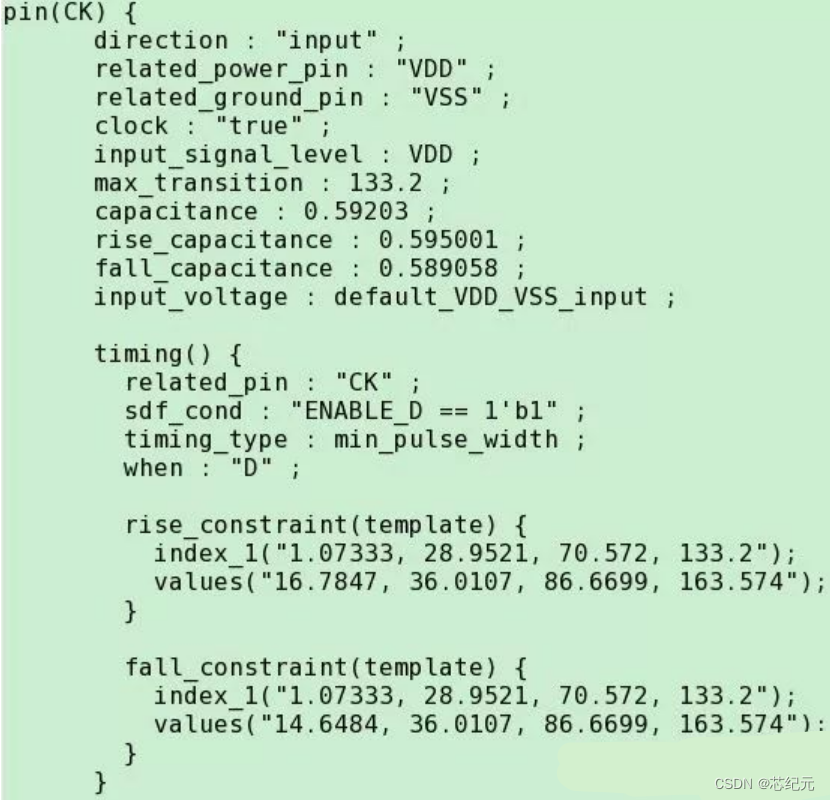

上图是一个RAM的CLK pin的min period的库文件信息。从中可以看出，min period的阈值与transition有关。并且不同的sdf_cond也会对应不同的查找表，也就是说相关pin的case值会影响min period的阈值。

四、如何检查 min period？

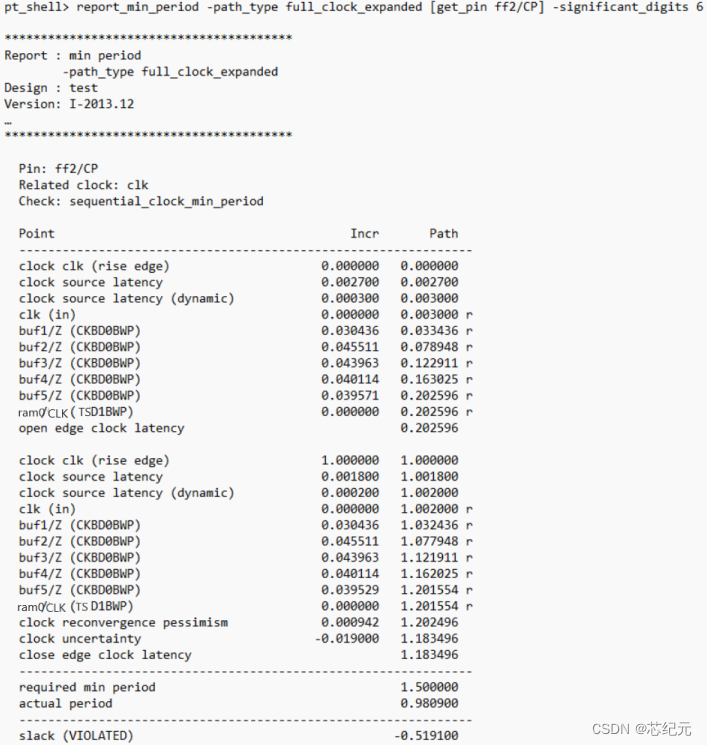

如下电路图所示，我们想要计算ram0的clock pin的min period check，采用report_min_period -path_type full_clock_expanded [get_pin ram0/CLK]，得到下面path路径slack。

在PrimeTime中，用report_min_period命令可以得到如下min period的report结果。

另外，如果想要报出所有的min period violation可以使用report_min_period -all_violators命令。

五、如何修复 min period？

1. 检查是否有比较大的transition, 因为transition影响min period的阈值，减小transition有利于min period；
2. 检查是否有串扰。消除串扰有利于min period。

如果尝试以上方法依然meet 不了clock min period 的需求，说明memory 选型时可能考虑不周全，可以尝试换low VT 的memory。

总结

在memory 选型的时候，clock min period 是一个重要指标，需要根据电路实际的工作频率， clock 的uncertainty, Crosstalk, 工艺的Variation 来选定。在IC设计时，如果设计频率为1Ghz，那么sram选型min_period必须小于1ns，同时后端会对设计的SRAM的min_period提出过约要求，一般为过约15%，即要求min_period 为0.85ns才符合实际要求。
