Vivado MIG ip核使用教程（一）

已于 2024-04-12 14:31:06 修改
阅读量694 收藏 9
点赞数 11
文章标签： fpga DDR3 Vivado MIG ip核 fpga开发
于 2024-02-24 21:14:33 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_45545092/article/details/136273024
版权

总目录
Vivado MIG ip核使用教程（一）

  • Vivado中MIG ip核的生成流程

Vivado MIG ip核使用教程（二）

  • Vivado中MIG ip核的各个接口介绍

Vivado MIG ip核使用教程（三）

  • DDR3读写控制器

Step 1

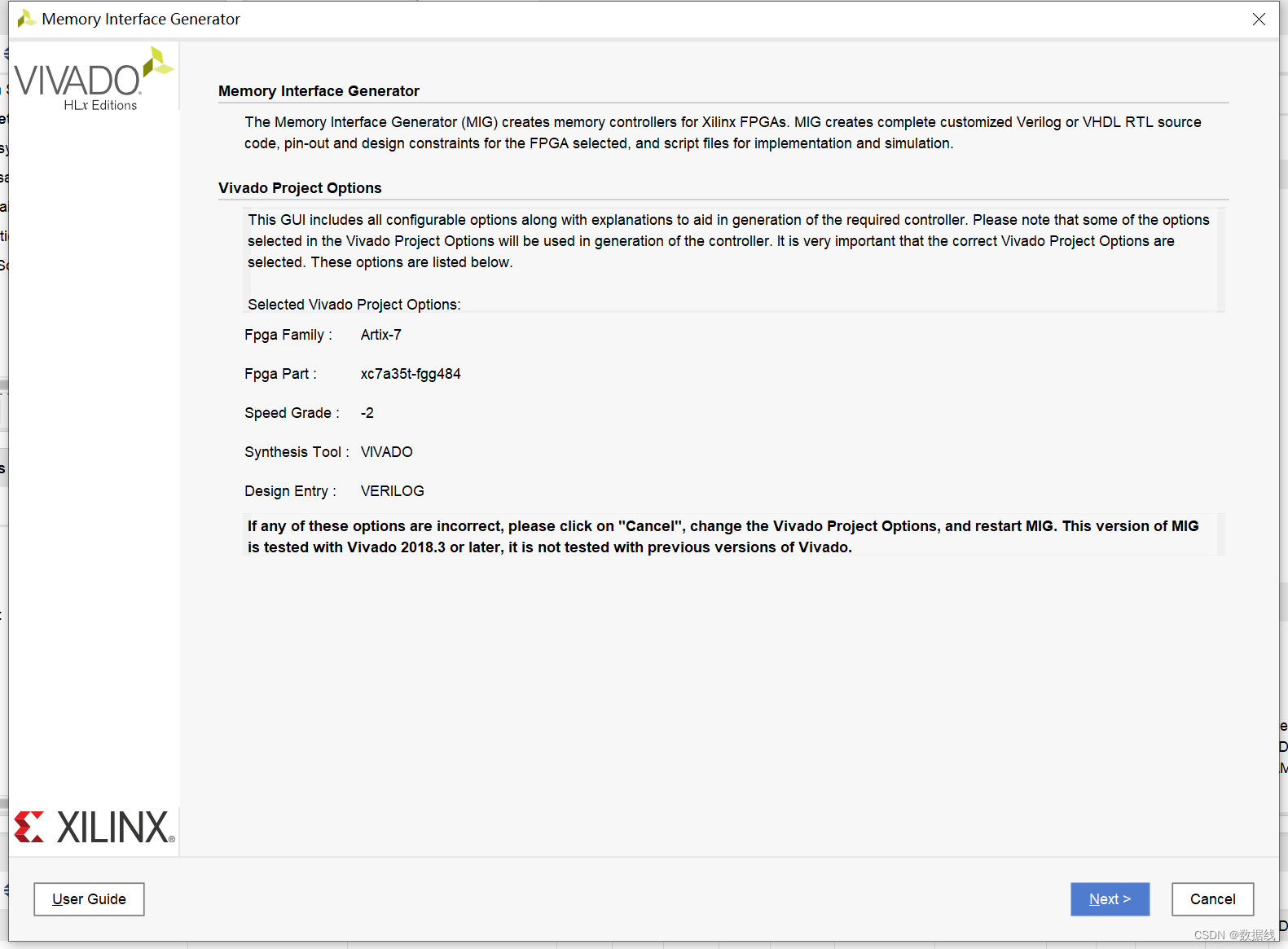

在ip catalog中搜索mig ip核并打开，检查硬件配置
在这里插入图片描述

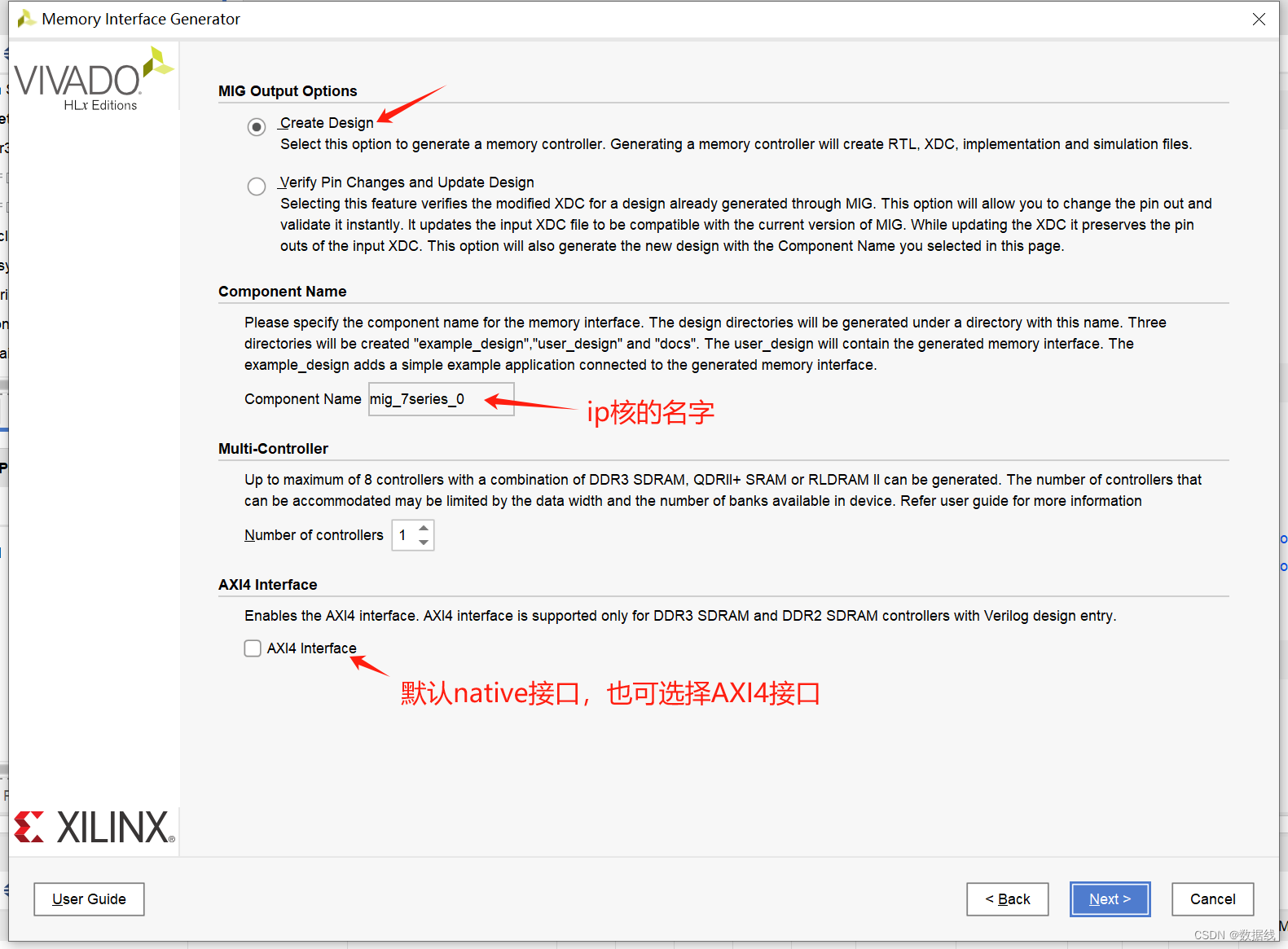

Step 2
在这里插入图片描述

Step 3

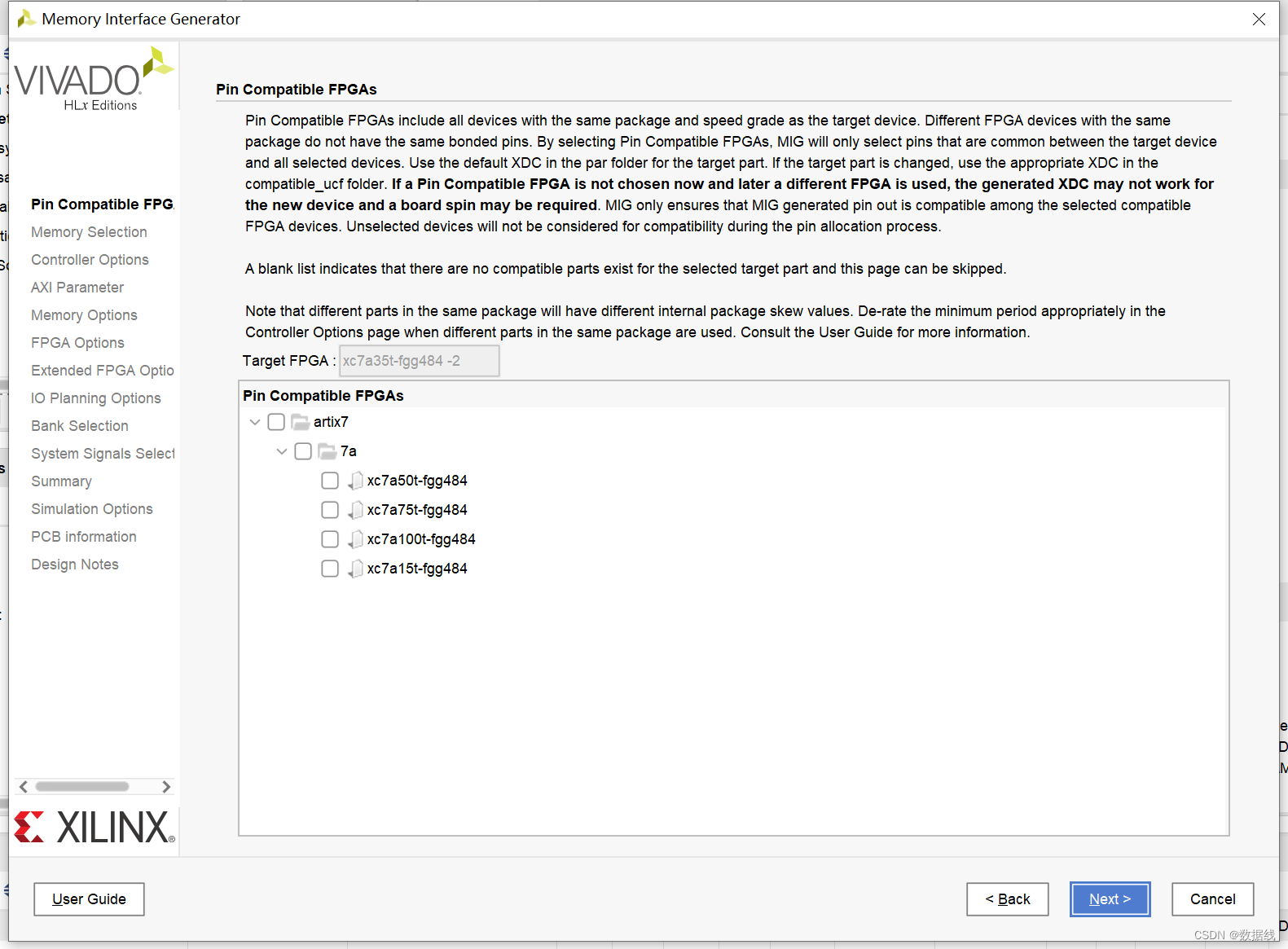

选择对其他芯片类型的兼容性，若无此方面需求，可直接点击next
在这里插入图片描述

Step 4

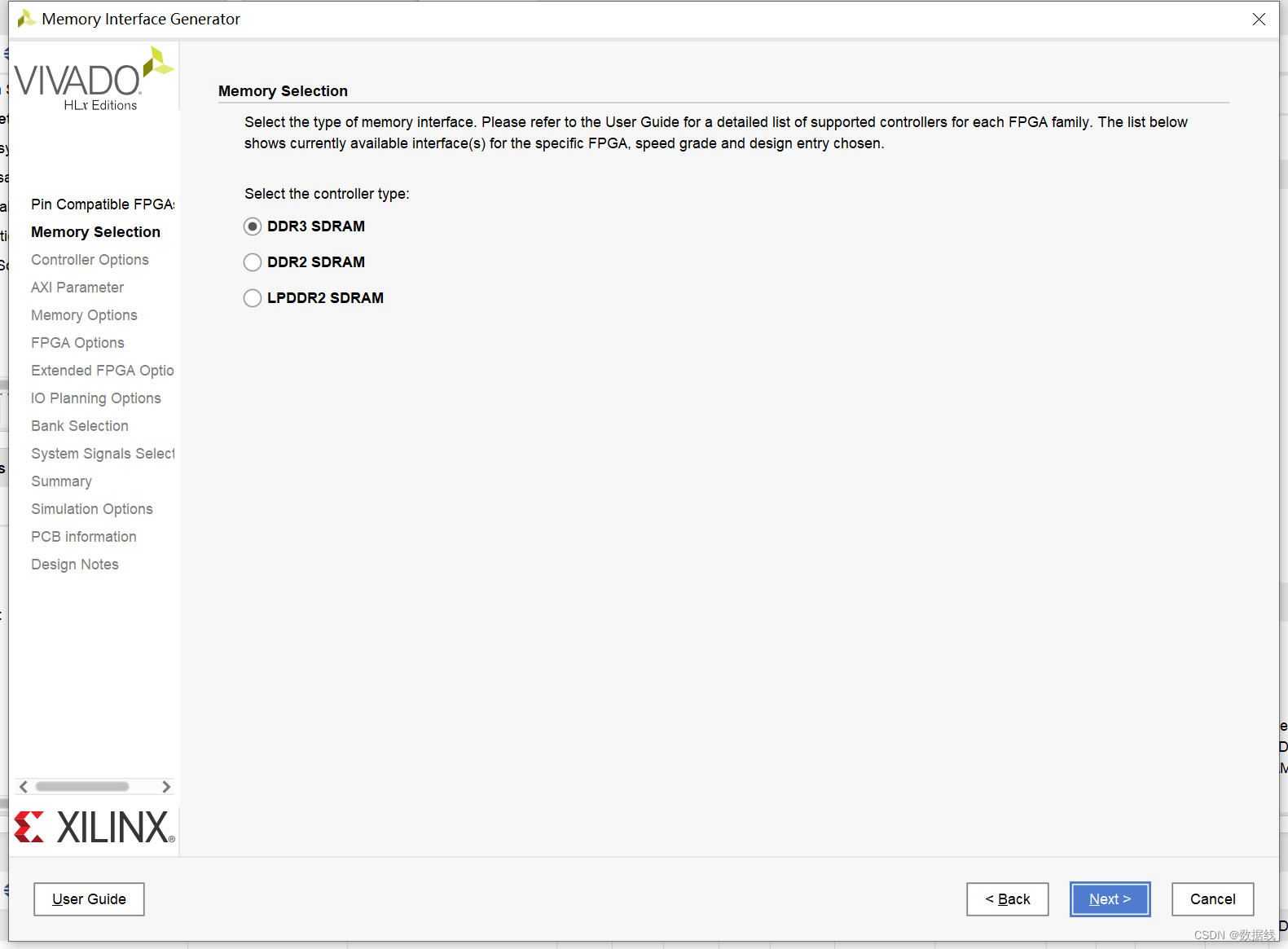

选择存储器类型
在这里插入图片描述

Step 5

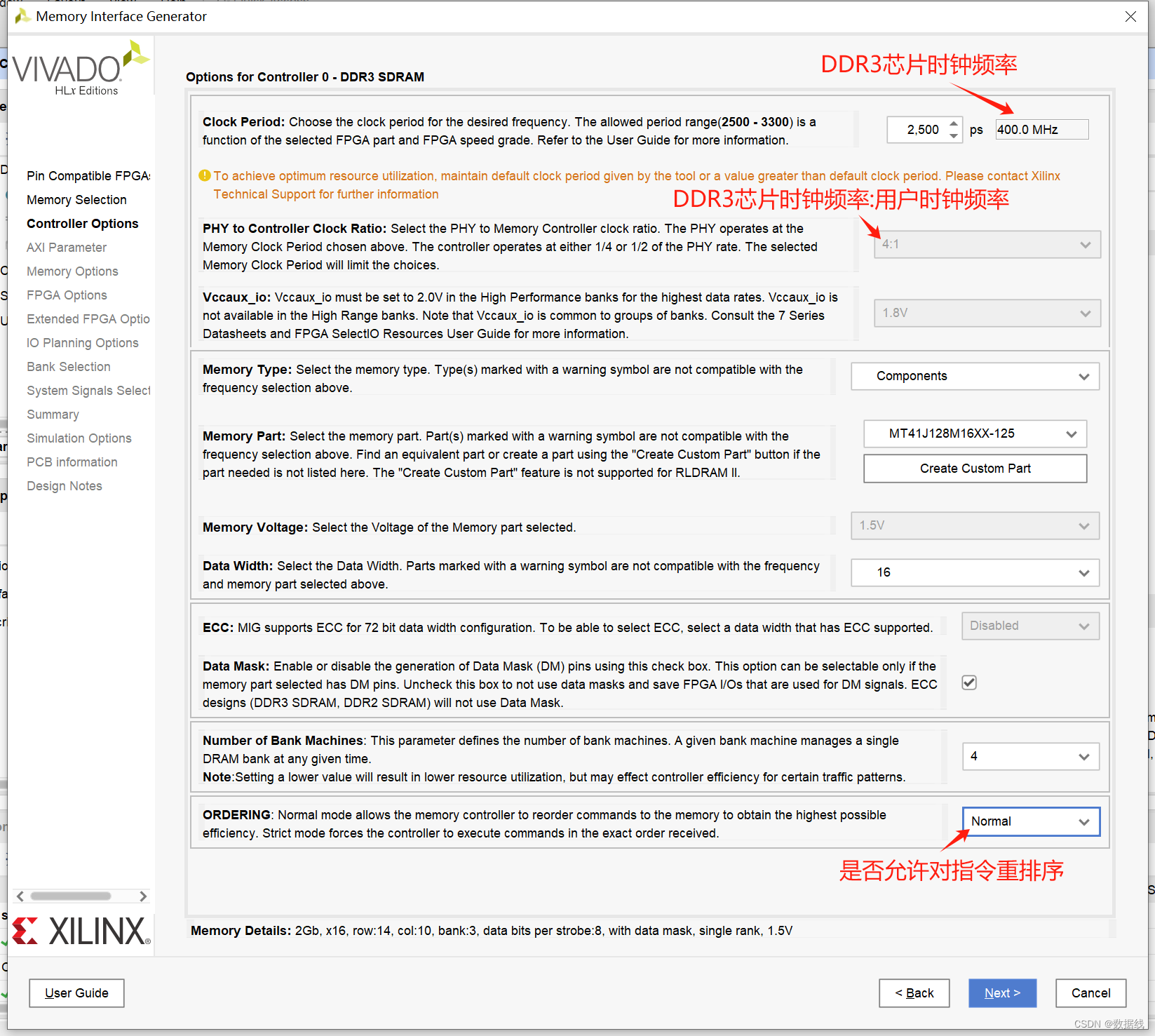

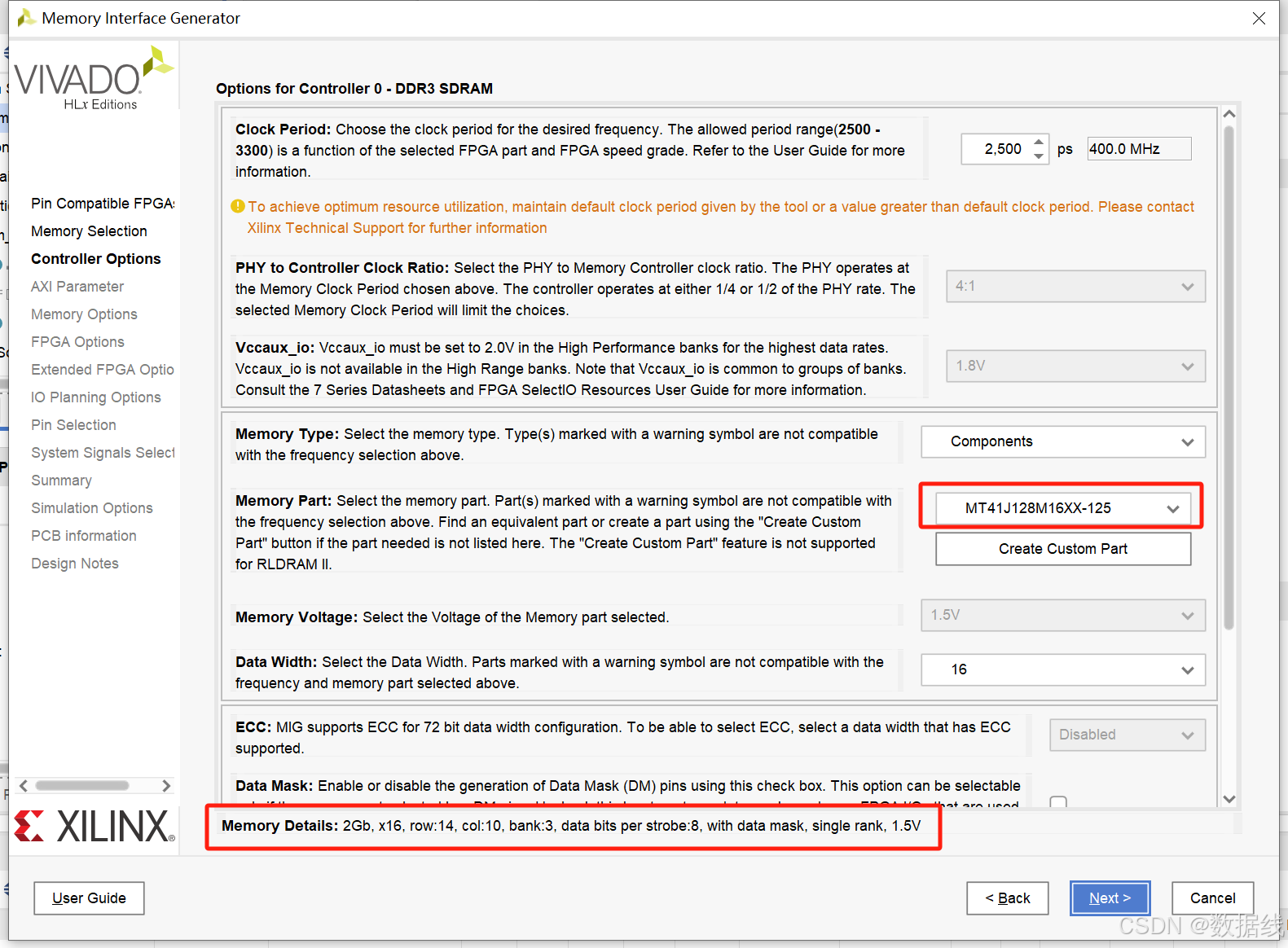

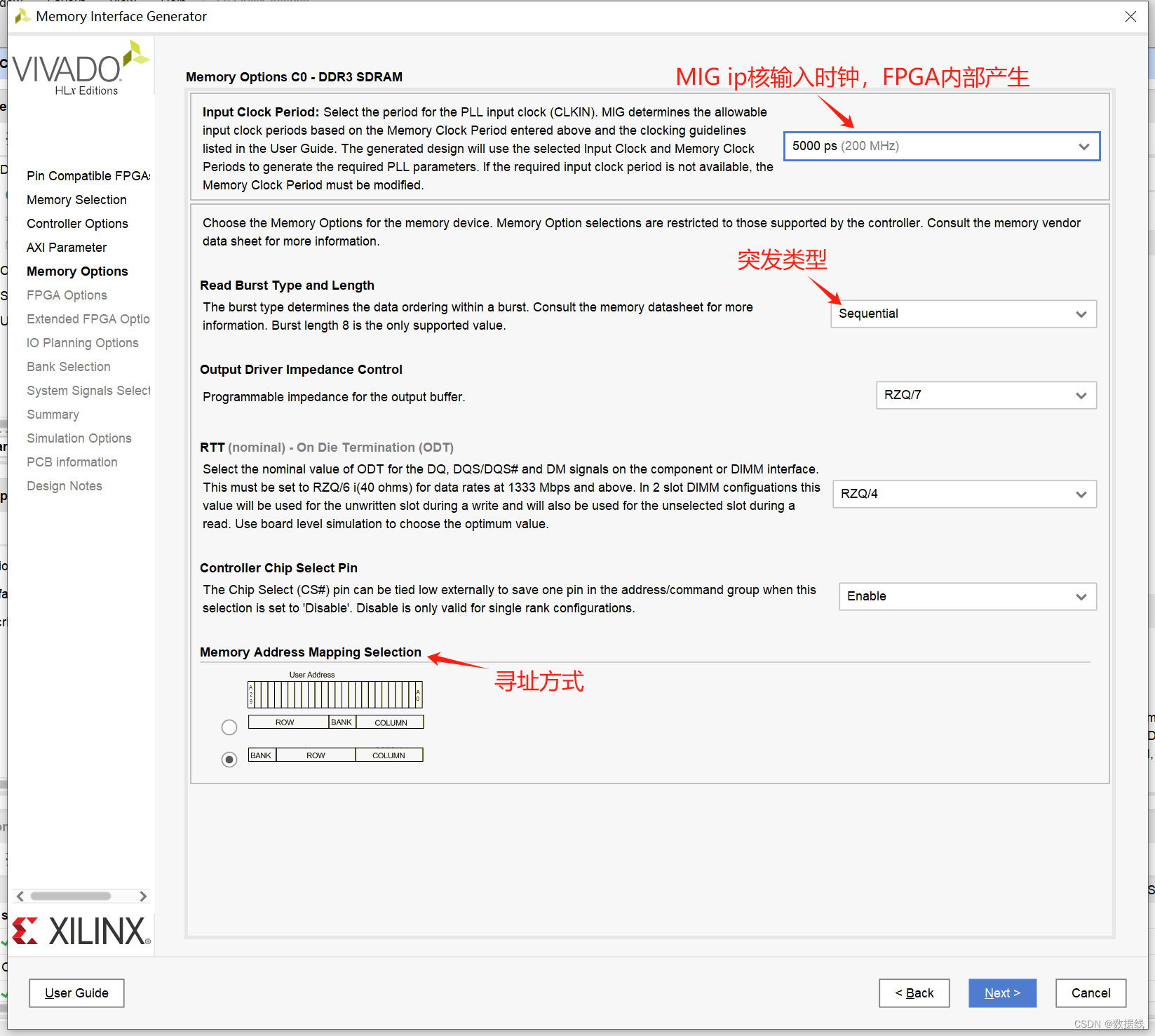

配置DDR3芯片工作频率、用户时钟、mig ip核输入时钟、DDR3芯片类型、突发类型、寻址方式等
在这里插入图片描述
在这里插入图片描述

Step 6

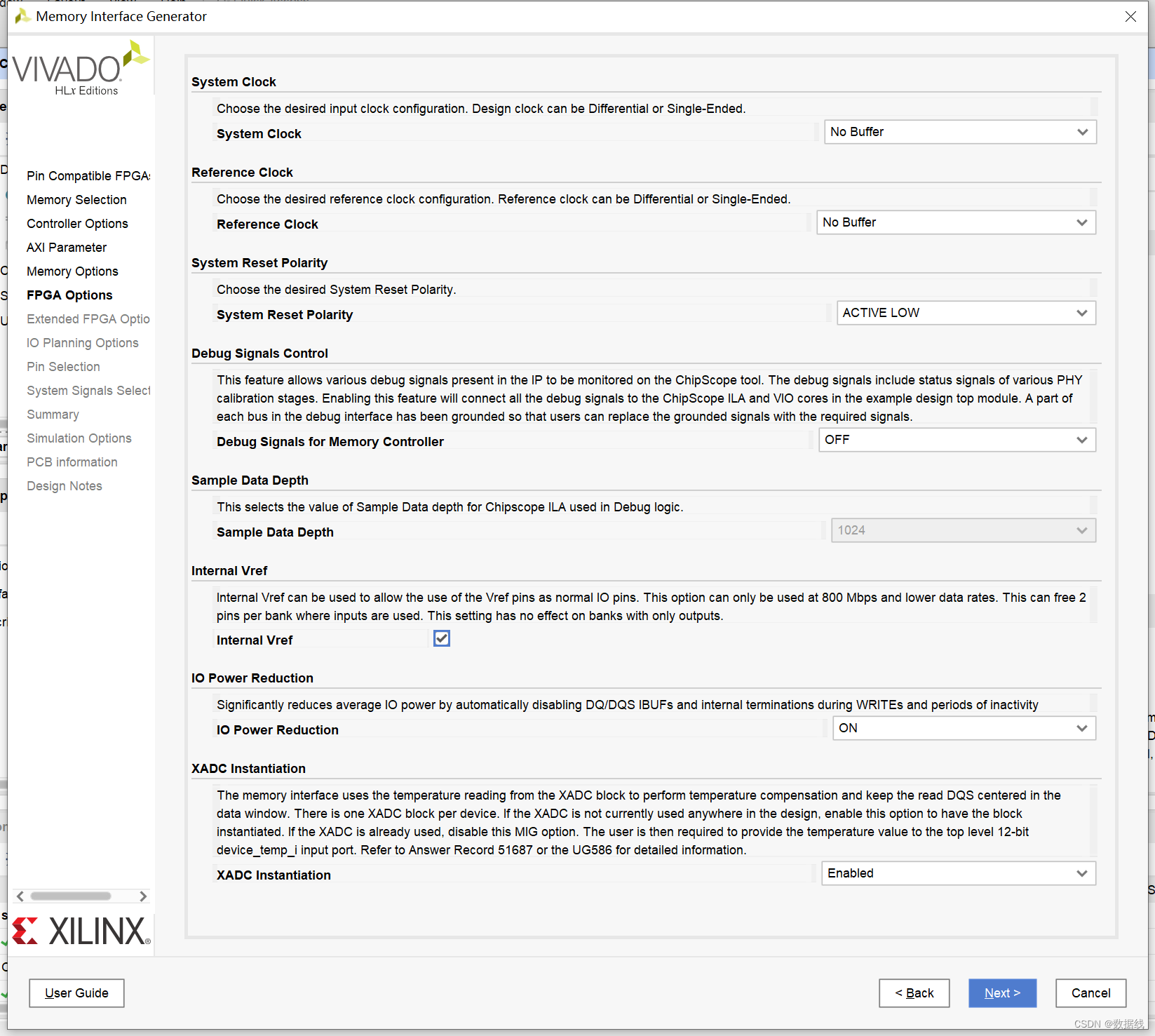

配置FPGA提供给mig ip核的系统时钟、参考时钟、复位等
在这里插入图片描述

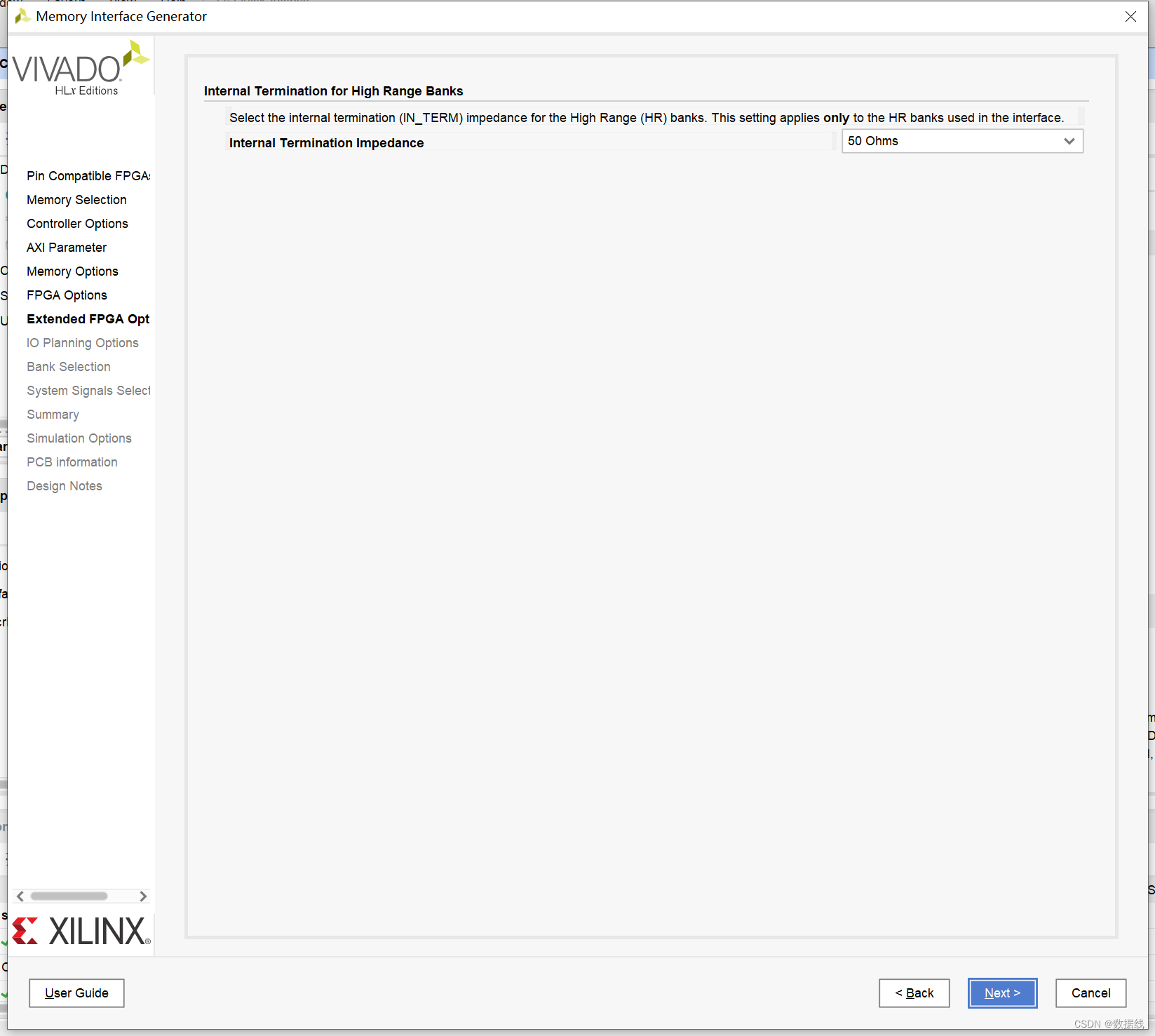

Step 7
在这里插入图片描述

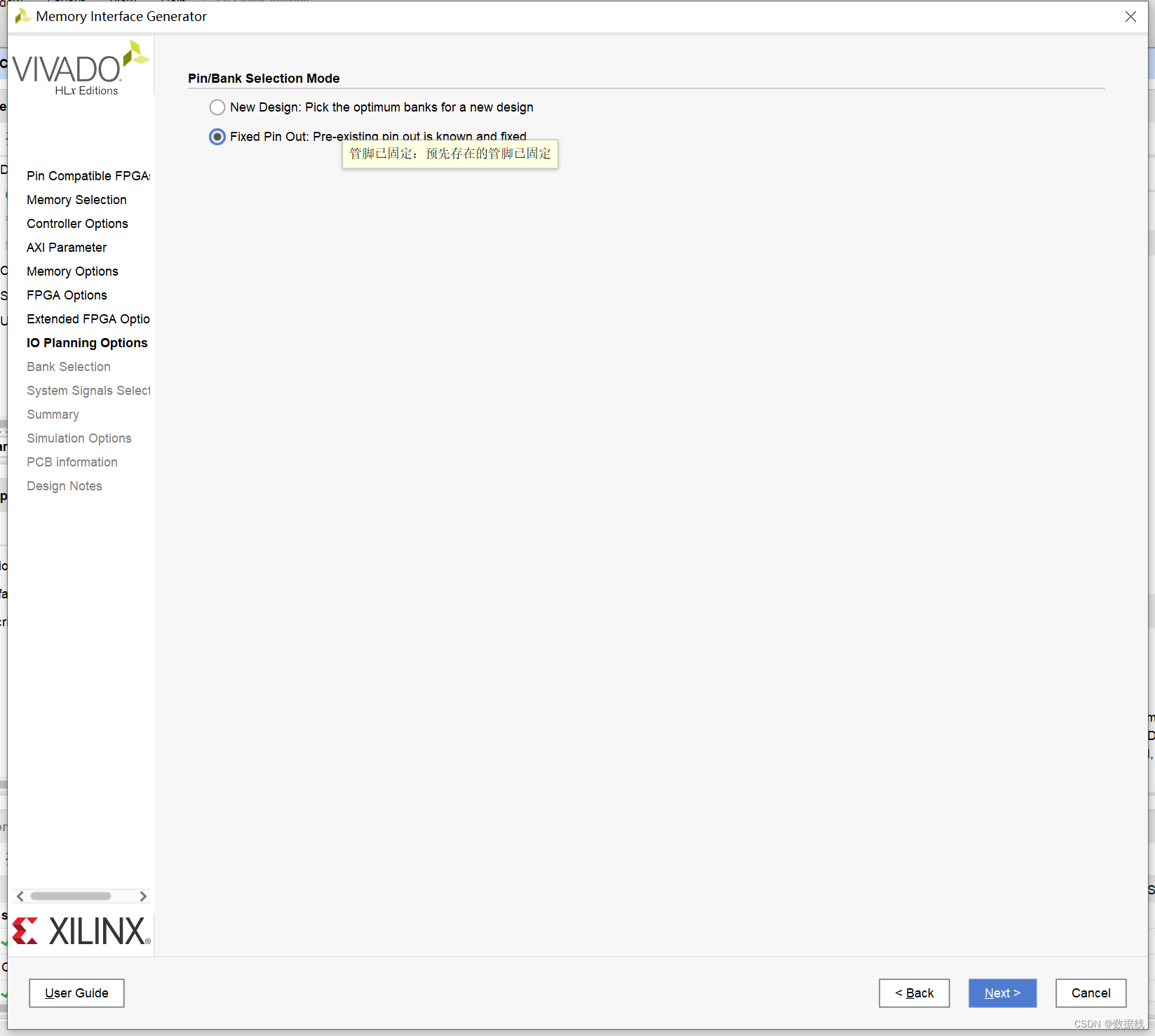

Step 8
在这里插入图片描述

Step 9

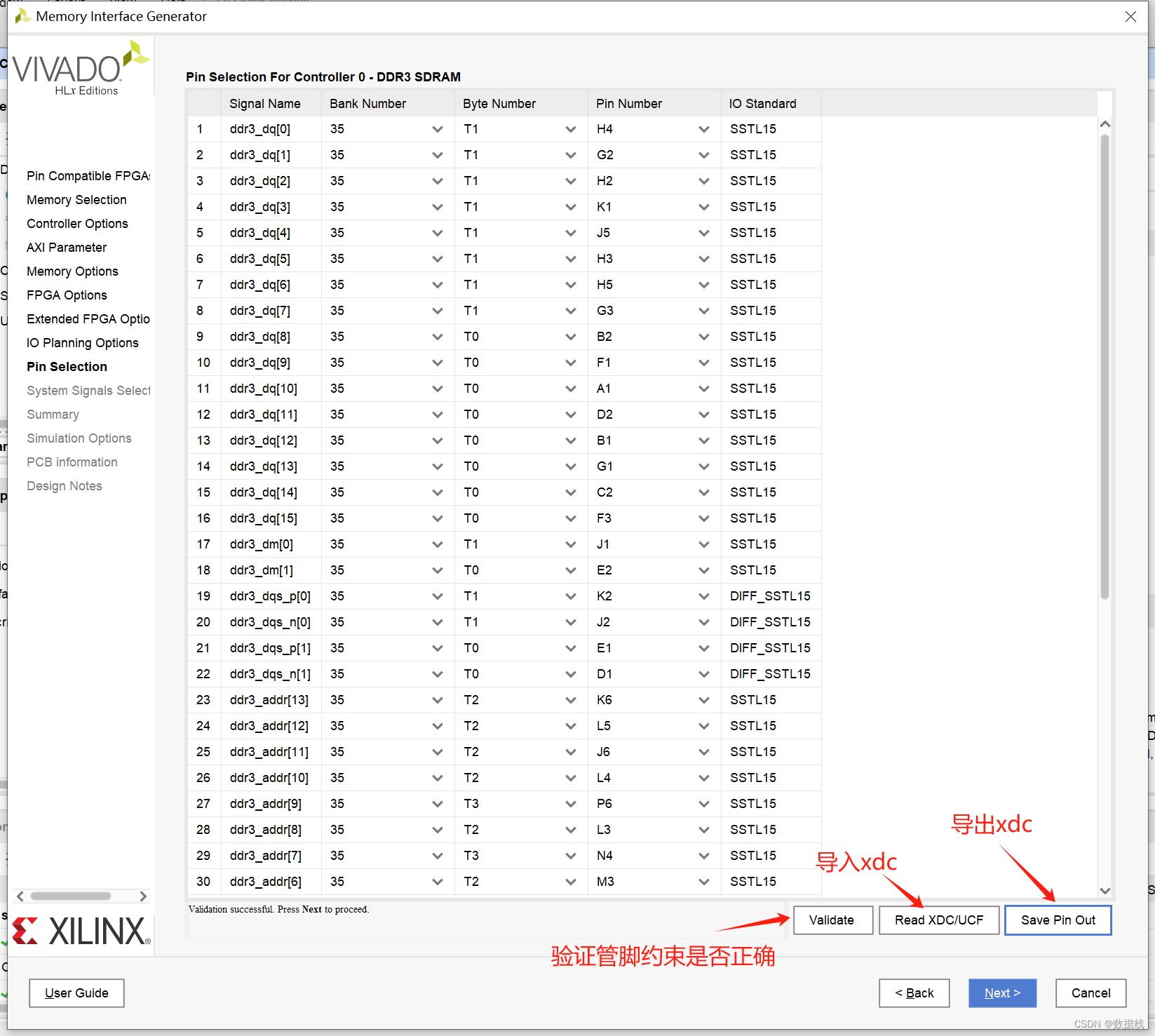

约束管脚，可以手动配置管脚信息也可以导入xdc文件。约束管脚后，点击validate进行验证。
在这里插入图片描述

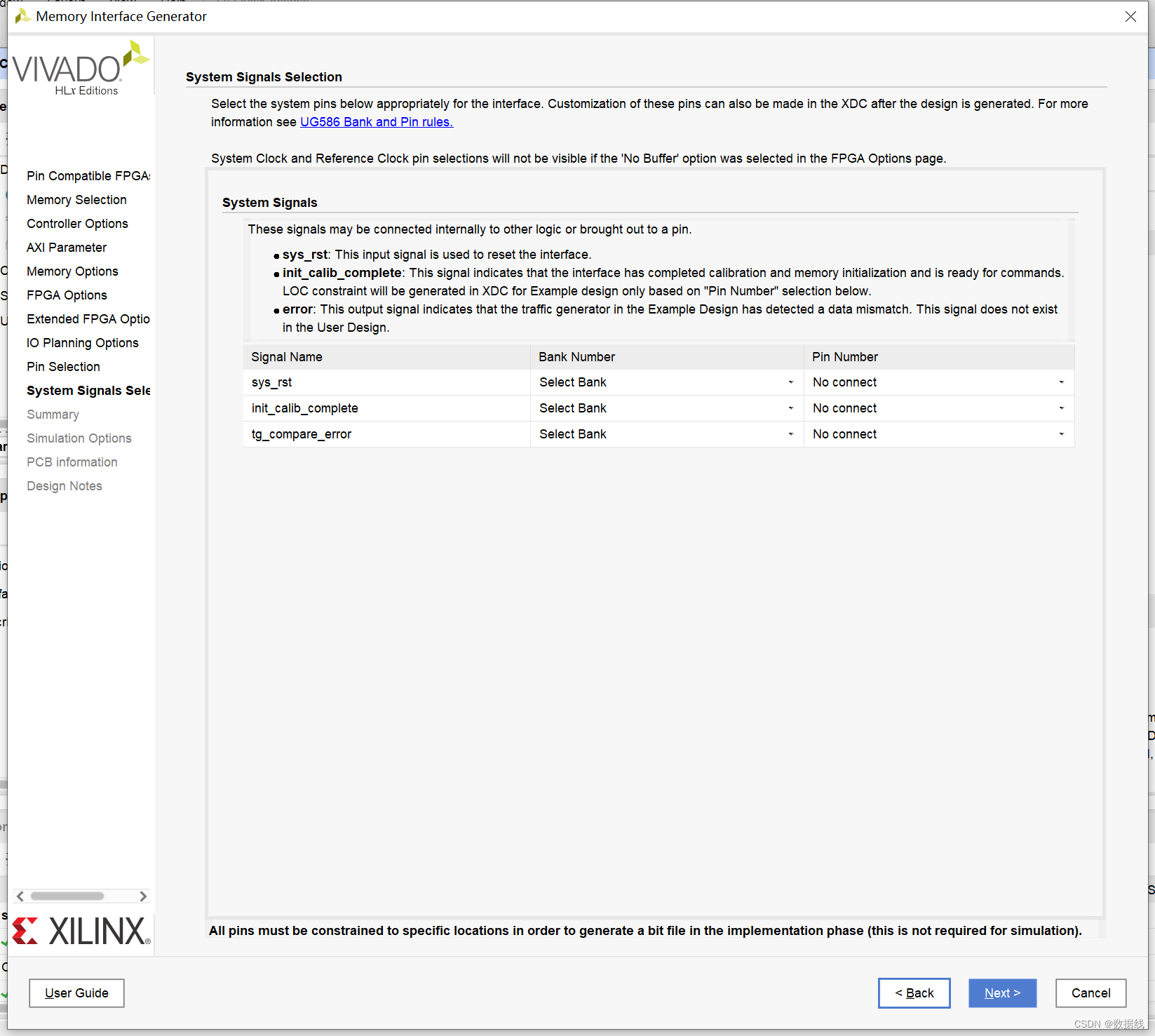

Step 10
可以直接点next
在这里插入图片描述

Step 11

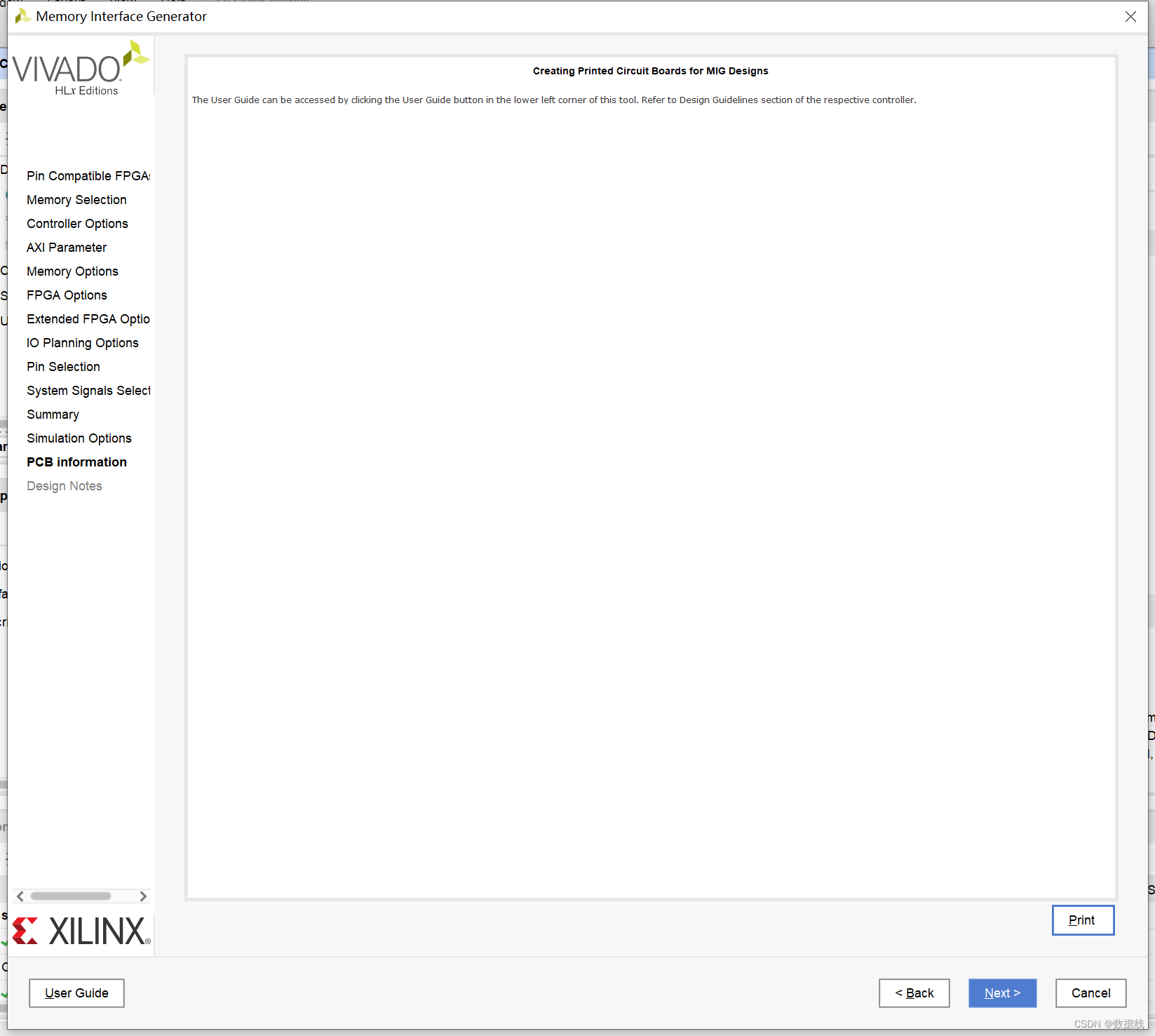

后续为生成的一些总结信息等，可以一直点击next
在这里插入图片描述

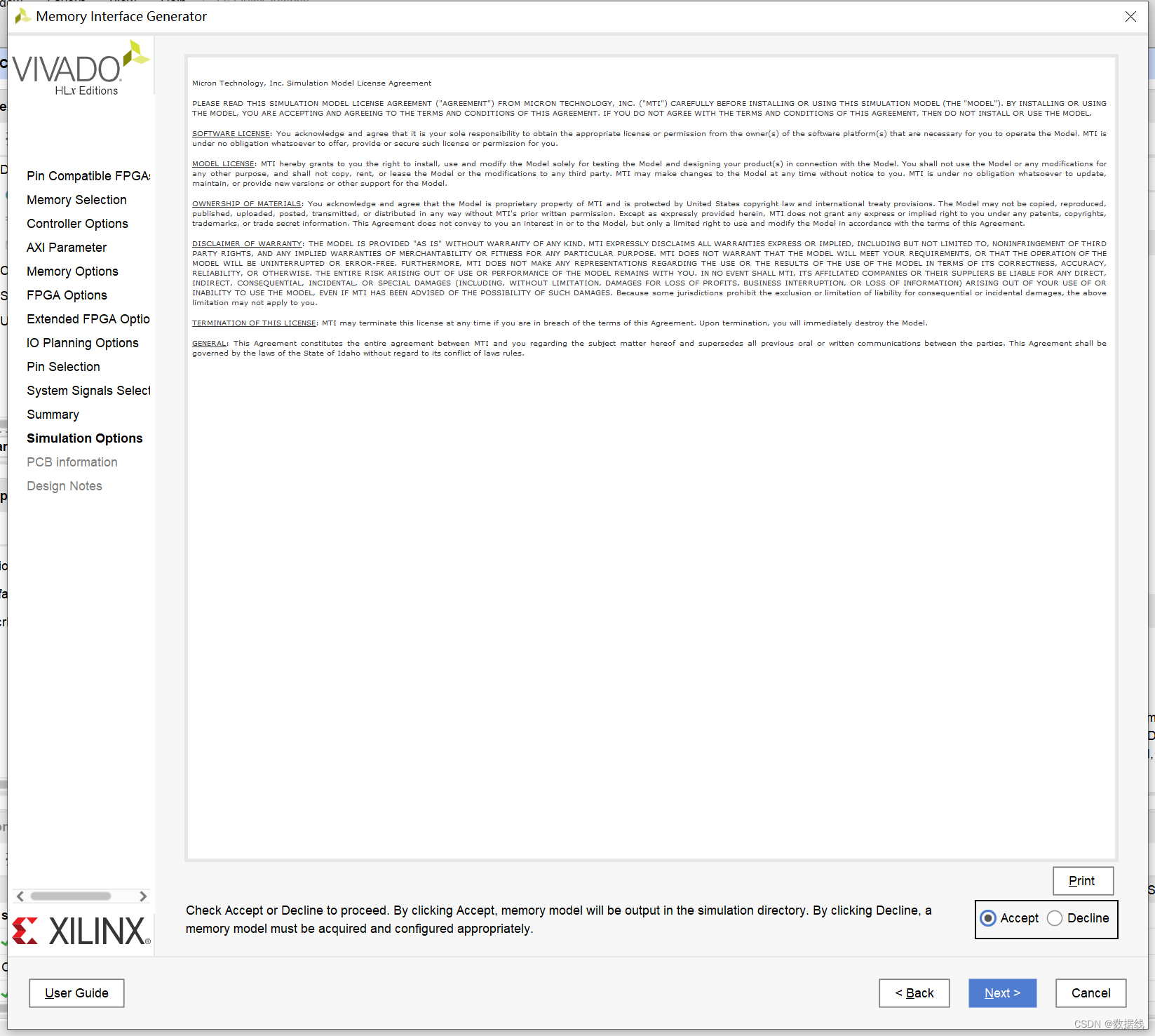

  • 选择accept
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
