噪声是工程中很关心的一点,通过在项目中体会再回溯书本是更有效的学习方法,这里只做简单的基础知识点记录。
定理:如果把噪声谱Sx叠加在传输函数H的线性时不变系统上。则输出谱为:
一、噪声类型
1.热噪声
电阻热噪声

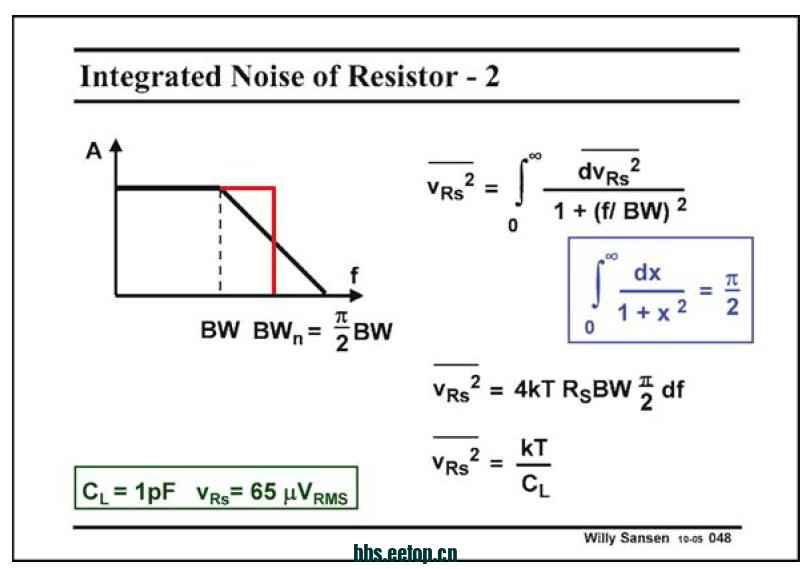

在sansen的书里讲到,热噪声又表示为
相比之下,这个式子看起来更具有“积分的含义”。

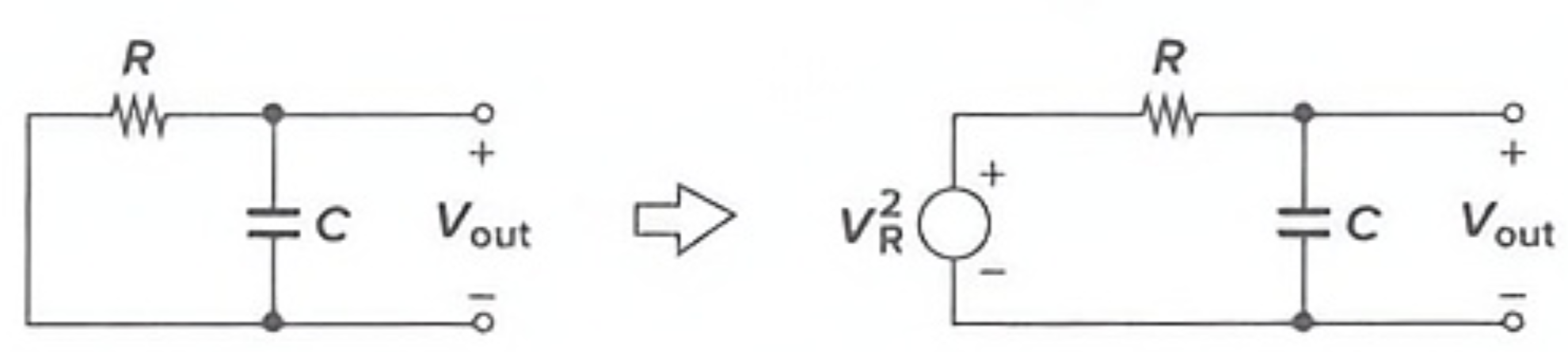

以RC低通滤波器为例:
对噪声谱S做积分得到功率P表达式:
这表明噪声与R无关(大的R带来高噪声但带宽也降低),而只能调整C,这又会劣化GBW。
mos噪声
对于长沟道,γ取2/3,而对于亚微米,一般取1.
闪烁噪声(1/f噪声)
由于硅表面的悬挂键造成电荷的捕获和释放,近似地如下给出:
公式可以发现,噪声和频率反比,且面积大有助于降低噪声。
漏噪声电流可以通过乘跨导得到

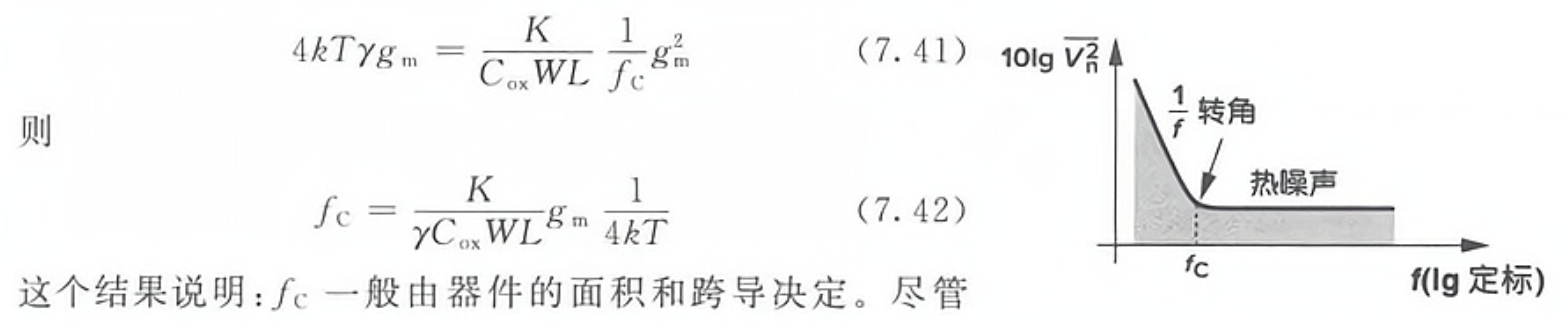

将热噪声与1/f噪声划等号,得到两者交界点即拐角频率:
二、噪声表示
输出参考噪声:即将输出端所有噪声相加
输入参考噪声:虚构量,即输出噪声除增益,用以不同电路的量化比较

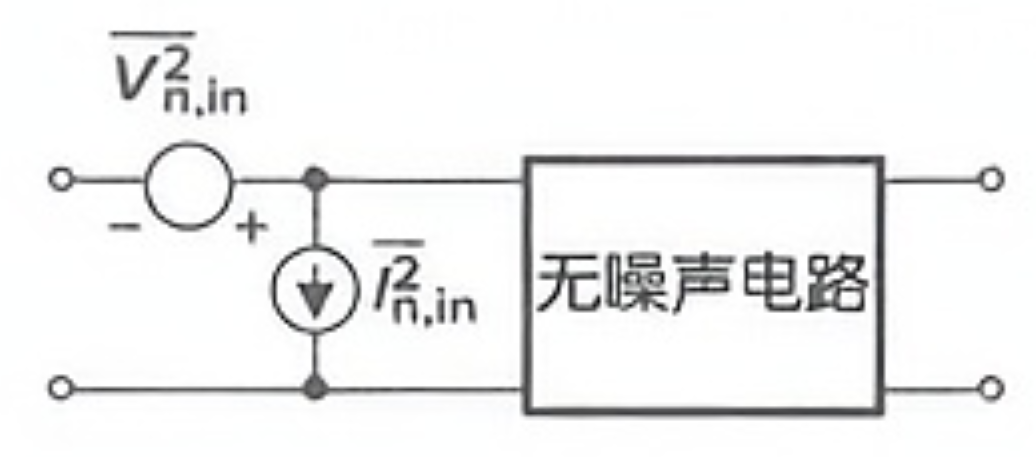

一般地,采用电流源电压源结合的方式进行表示:
求解输入电压噪声,可以让输入短路,而对于输入电流噪声,则令输入断路
另一种方法:考虑输出短路电流,乘输出阻抗得到输出噪声电压
三、运放中的噪声

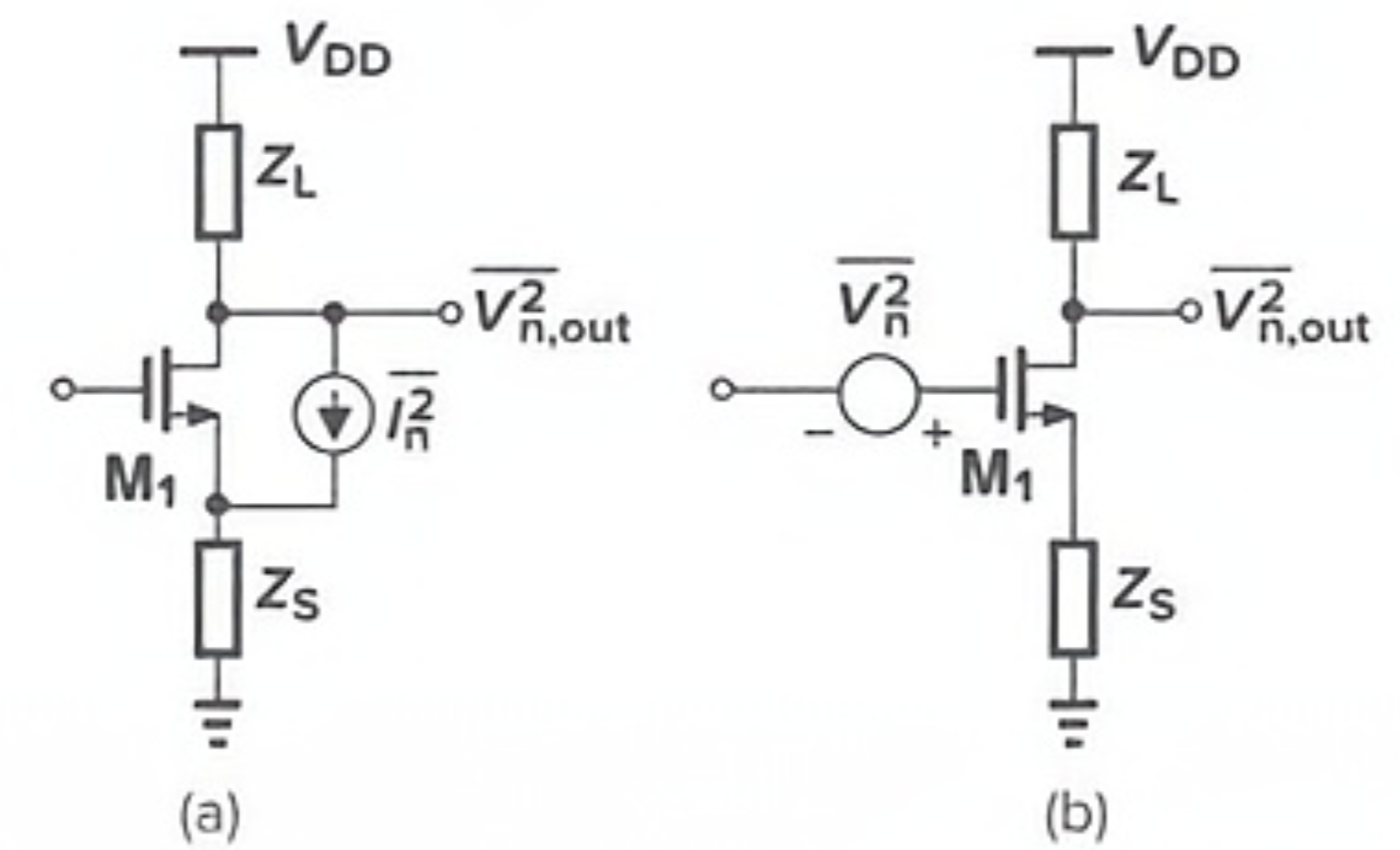

辅助定理:任意阻抗Z,噪声源都能由漏源电流变换成和栅串联的电压。
正如上图所展现的,两者在低频下等效。
一般地,根据热噪声公式,如果放大电压信号,则跨导要大,而对于电流源则希望较小的跨导。
事实上,在处理噪声时,很难避免例如带宽和面积等要素的劣化,因此定量分析是一件意义不大的事,而应该根据项目需求处理。
对于各种mos放大电路的噪声,略过不表。
四、电流镜中的噪声

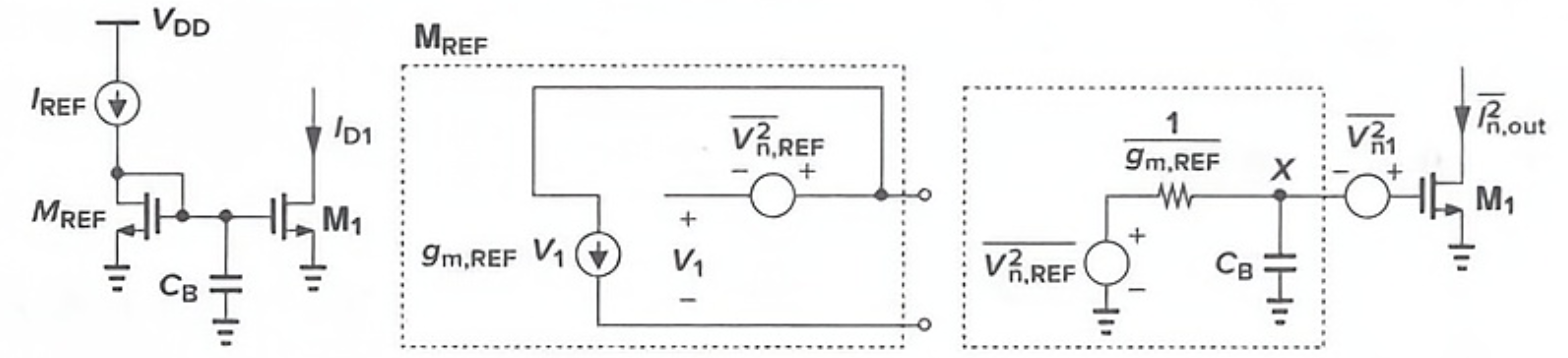

二极管连接的器件会产生较大闪烁噪声(参考mos往往面积较小,且频率较低)。利用戴维南等效,输出电流噪声为参考电压噪声和n1电压噪声影响的叠加。
为了忽略二极管连接器件的噪声,有
即我们需要增大电容,这显然不利。

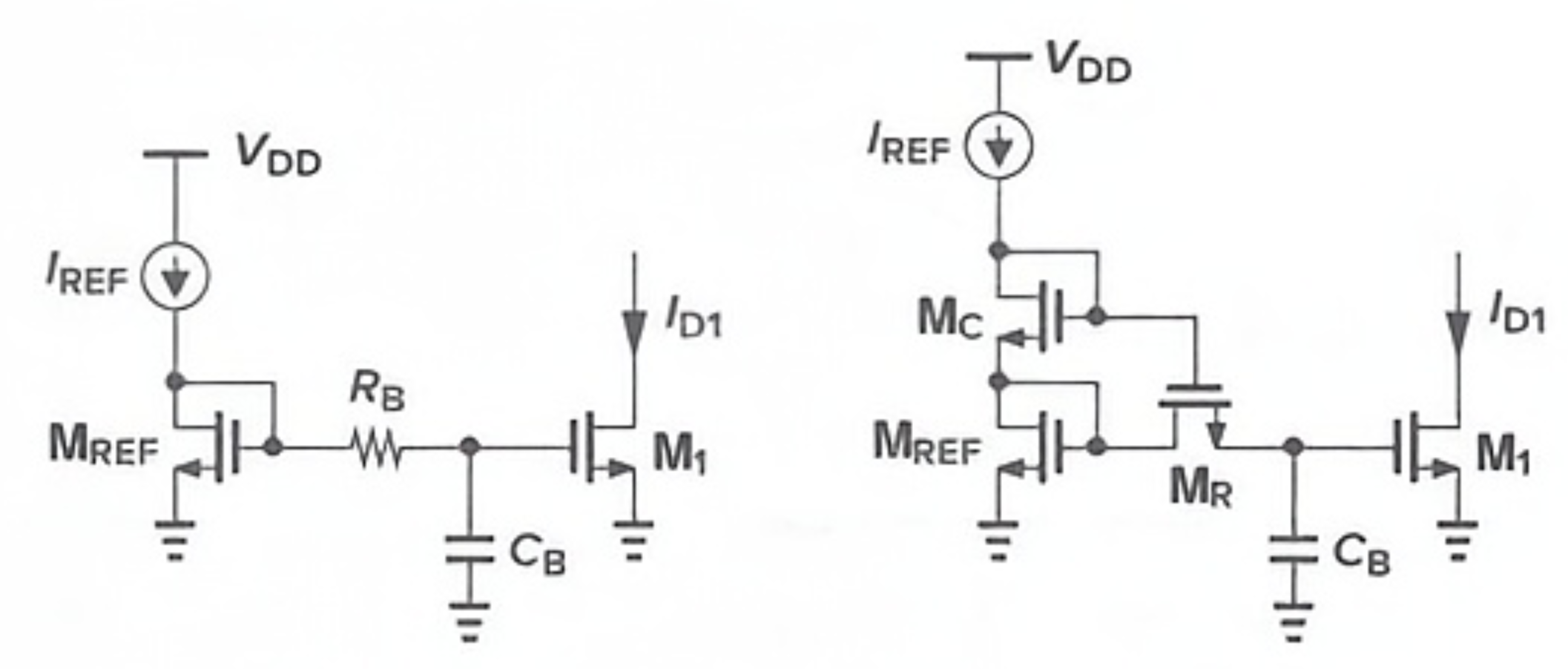

一种较好的方式是利用电阻调控它(正如密勒补偿中的调零电阻)
更进一步的,利用mos代替电阻,可以取得更好的效果,即提供高电阻由减小了面积
五、差分对的噪声
对于差分对,可以联想共源极,两倍的器件,则会消耗两倍的功率,即根号2倍的输入噪声电压。
上面都是些很简单的基础知识整理,实际应结合项目分析。
