带你读懂——频率响应与采样频率之间的关系

频响范围

频率响应：不同频率下的输入信号经过系统后响应之后的输出信号增益。大白话就是，输入信号频率是$x$ Hz，幅值为$y$ mg，观察此时的输出信号幅值为$Ay$ mg，此时升高或降低了$A$倍。
电压增益计算公式：$AV=20log(\frac{V_{out}}{V_{in}})$ 单位：dB

电流增益计算公式：$AI=20log(\frac{I_{out}}{I_{in}})$ 单位：dB

功率增益计算公式：$AP=10log(\frac{P_{out}}{P_{in}})$ 单位：dB

图1 频率响应曲线
任何给定电路的频率响应（输出信号增益）都是随输入信号频率变化的变化，在某一频率范围内其输出信号增益保持相当恒定，该频率段也称为平坦响应范围。
频点$f_L$和$f_H$称为低通截止频率和高通截止频率，此时增益为-3dB。
平坦响应范围：$Bandwidth（BW）=f_H-f_L$
一般的传感器标的是平坦响应范围。

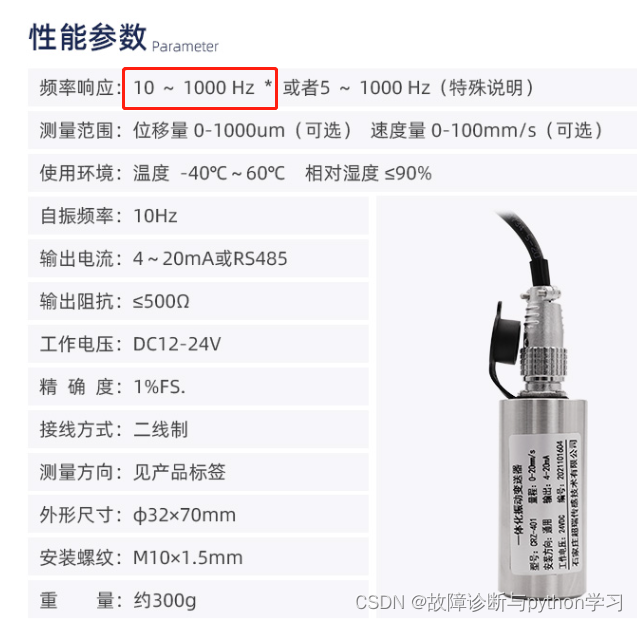

图2 网上两款振动传感器所提供的性能参数

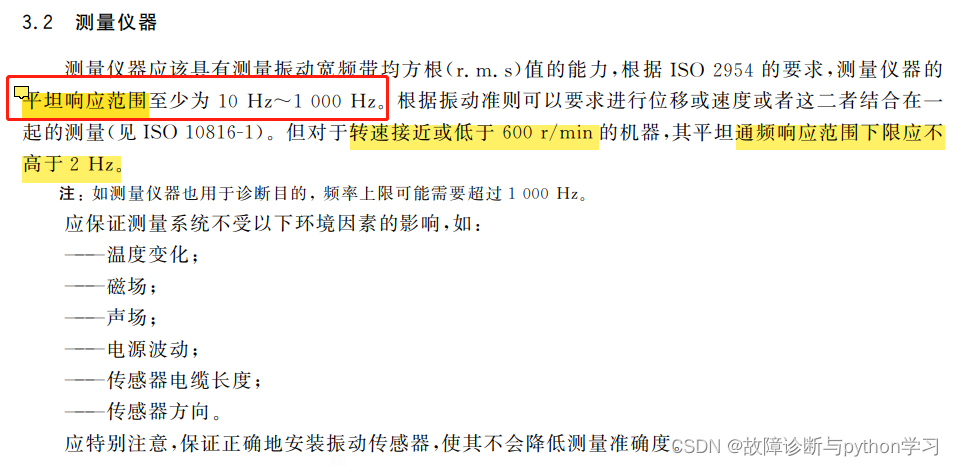

图3 GB/T6075.3—2011中对测量仪器的要求
参考资料：细说频率响应 - ROHM技术社区 (eefocus.com)

采样频率

根据奈奎斯特采样定理，采样频率应至少为所测信号频率的2倍。
如果已知传感器的频响范围为$f_L-f_H$，此时采样频率可设置范围为$2f_L-2f_H$。
