UCIe协议分层结构

注：本文内容来源于UCIe标准协议

UCIe协议组件和功能

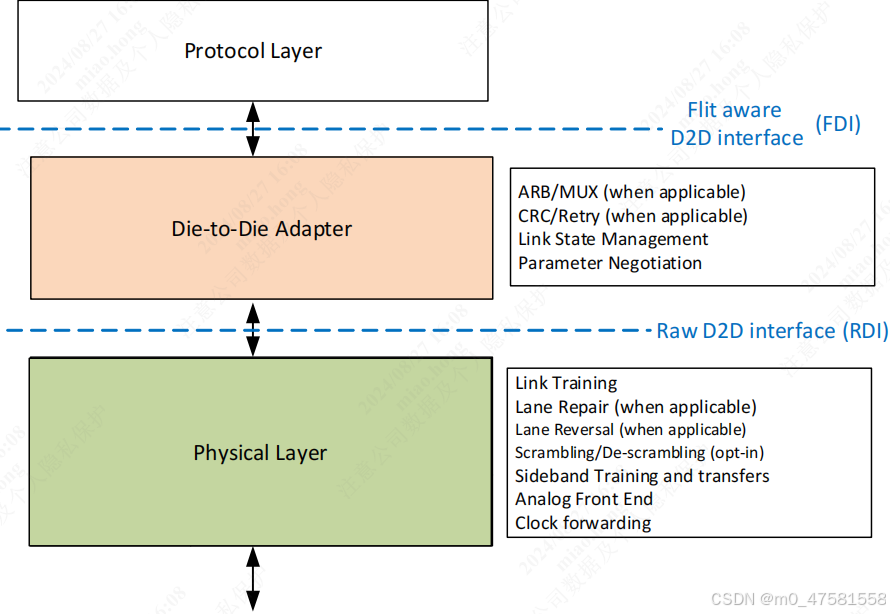

类似于PCIe/CXL接口协议，UCIe协议也是一种多层协议。其包含：

Protocol Layer：协议层主要实现了UCIe对多上层协议的支持，对PCIe，CXL和Raw Mode的支持。UCIe协议层主要支持PCIe Flit mode（定义于PCIe6.0及以上协议），CXL 2.0及以上协议的CXL Flit，以及Streaming协议，Streaming协议的支持可以让UCIe承载任何用户自定义的Stream，例如AXI Streaming，用户自定义的将AMBA协议封装成streaming等。

Die-to-Die Adapter Layer：Adapter层主要适配协议层封装下来的Flit。管理和协商链路Link State Machine，协议层capability和参数协商及交互，电源管理（power management）协商等。

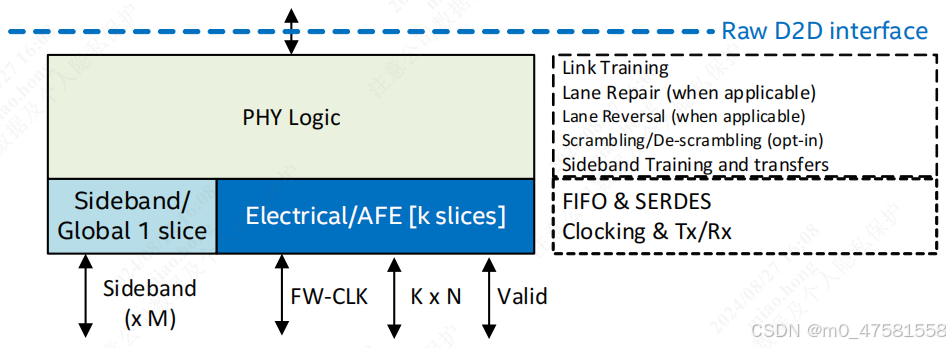

Physical Layer：和大多数高速接口通信协议一样，Physical Layer （物理层）主要实现PHY Logic和Electrical。主要功能包括，链路Training，Lane Repair，Lane Reversal，数据加扰和解扰（Scrambling/De-Scrambling），以及带外信号（Side-Band）的训练和传输。

UCIe协议分层结构

物理层结构和功能

边带信号（Sideband）：边带信号主要用于UCIe物理链路的功能和参数协商，寄存器访问，debug，以及链路两端设备的链路训练和管理。边带时钟为800MHz。根据协议定义，边带信号和驱动时钟处于Always On 电源域，并且需要提供aux power。

带内信号（Mainband）：UCIe 带内信号（主信号），由随路时钟（Forwarded Clock），Data Valid 信号和若干通道的data信号组成。对于Standard package，最大支持X16数据通道，Advanced package可以支持到X64数据通道，并且需要支持共计4个Pin用于lane repair。

UCIe组件配置

UCIe模块支持多种灵活搭配的模式：

单模块模式：

单模块标准封装

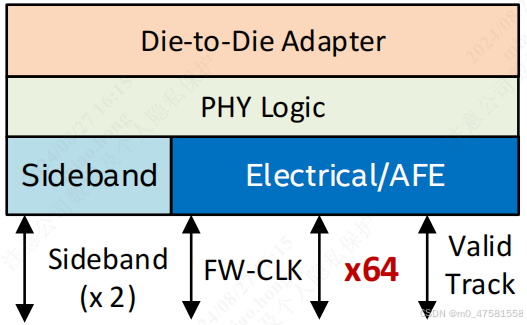

单模块高级封装

多模块组合模式：

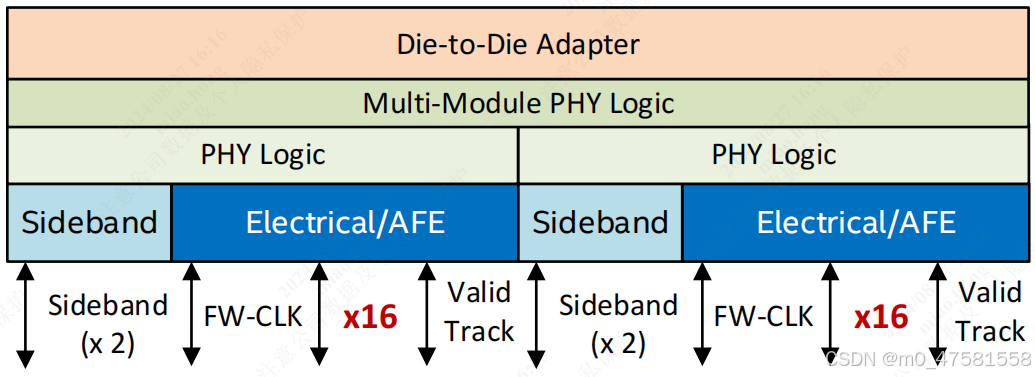

双模块组合：

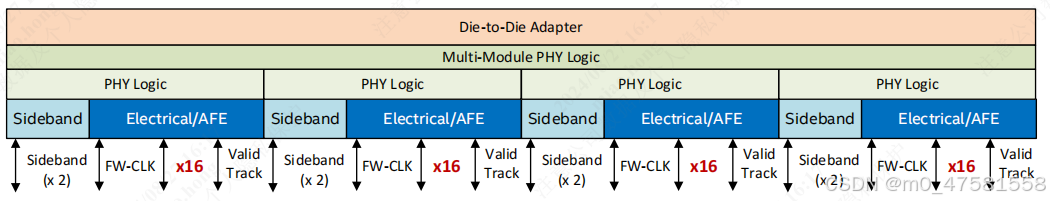

四模块组合：

UCIe Retimer

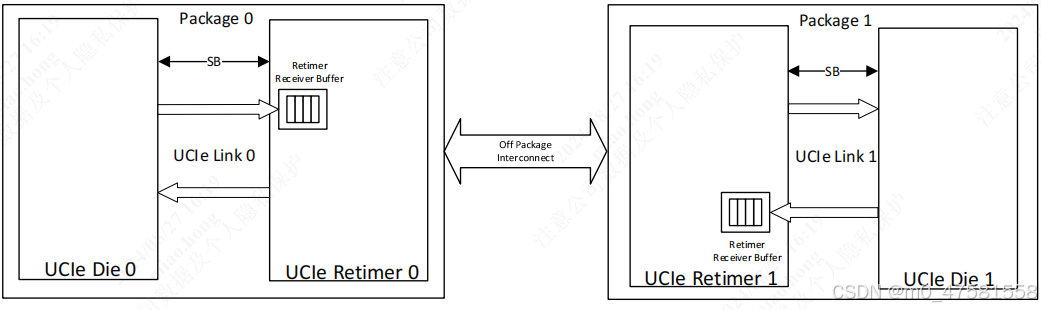

UCIe协议定义了支持Retimer的off package封装模式，通过将Retimer封装在package内，通过Retimer间的远程互联，实现芯片封装间的互联。

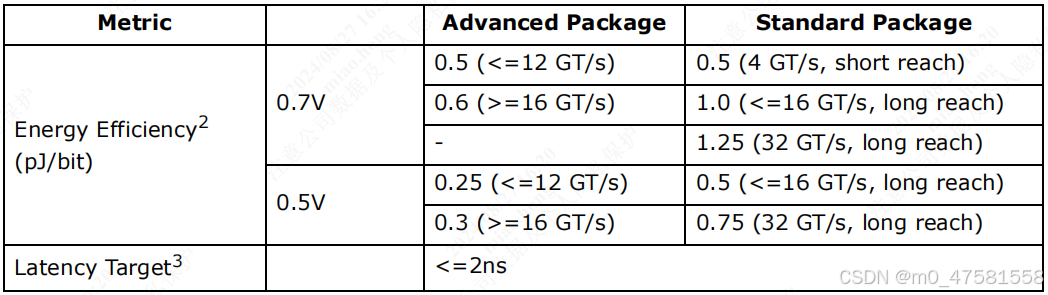

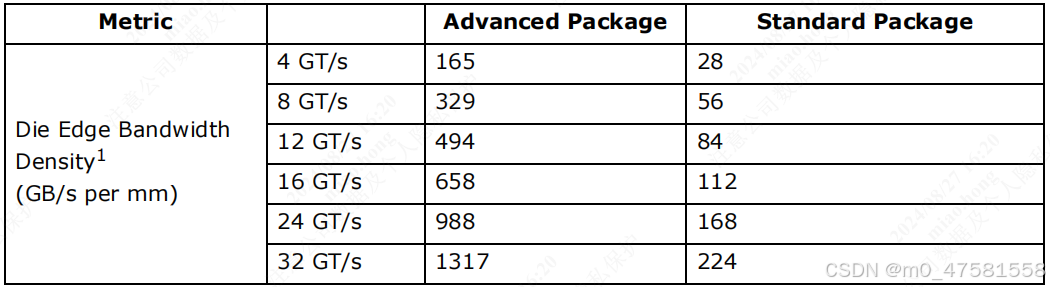

UCIe Performance Targe
