一、位同步算法
数字通信中解调器，必须产生一个频率与符号速率相同的定时抽样脉冲，以在合适的时刻对输出波形进行抽样判决。这个定时抽样脉冲时通过位同步即定时同步来获取的。
位同步可以分为自同步和外同步两种。自同步就是直接从接收的信号中提取位同步信息，外同步是在发端专门发射导频信号。比如在基带信号频谱的零点插入所需的导频信号，在接收端利用窄带滤波器就可以从解调后的基带信号中提取所需的同步信息。插入导频可以是数字信号的包络随同步信号的某种波形而发生变化。在相移或频移键控时，在接收端只要进行包络检波就可以得到同步信号。
很多通信设备中，通常让发射方在发射信息之前，先发射一串特定的同步码，进行位同步，比如常用的一串0,1交替序列。接收方在接收到同步码字后与本地产生的定时脉冲作互相关运算。根据相关结构不断调整时钟脉冲的位置，当相关值最大时候就认为为同步信号对准了。
1、自同步法
自同步法是数字通信中常用的方法，可以从数字信号中直接提取位同步信号，比如微分全波整流法、延迟相干法等。另一种是本地生成一个定时时钟信号，通过比较本地时钟和接收信号，提取相位误差来控制本地时钟的相位。
对于归零的二进制随机脉冲序列中，因为存在位同步的频率分量，因此可以直接获得位同步的信号。
对于不归零的二进制随机序列，不能直接从中滤出位同步信号，但可以通过波形变换，将其变成归零信号，然后进行滤波，得到同步信号。变换的方法有微分全波整流法、平方法、延迟相干法等。

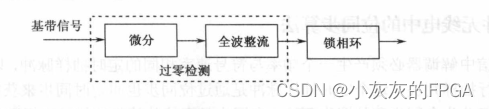

2、微分全波整流法

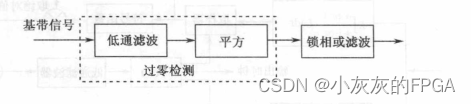

3、平方法

4、延迟相干法

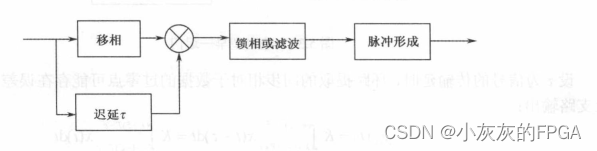

延迟相干法，接收信号与延迟信号相乘后，得到一组码冲宽度为τ的矩形归零码，得到同步信号的频率分量。
5、早—迟积分同步法

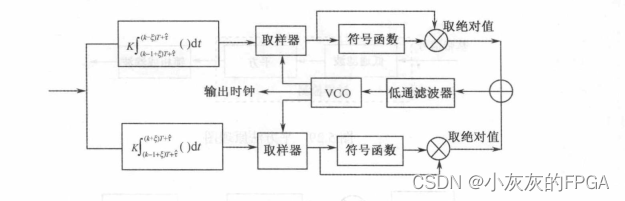

早—迟积分同步法是通过比较本地时钟与接收码元，使本地时钟与接收码元同步的定时同步方法，利用了滤波器或相关器输出信号的对称性。
