无线通信 | 射频滤波器Filter的概念、作用、参数及选型

微信公众号上线，搜索公众号小灰灰的FPGA,关注可获取相关源码，定期更新有关FPGA的项目以及开源项目源码，包括但不限于各类检测芯片驱动、低速接口驱动、高速接口驱动、数据信号处理、图像处理以及AXI总线等

本节目录

一、射频滤波器Filter
1、射频滤波器Filter的概念
2、射频滤波器Filter的作用
3、射频滤波器Filter的参数
4、射频滤波器Filter的选型

本节内容
一、射频滤波器Filter
1、射频滤波器Filter的概念
滤波器就是滤除特定无线电信号的器件，专门用来滤除对系统通信没用的各种有害信号，保留有用信号并通过。
按所通过信号的频段分类，可以分为低通滤波器（LPF）、高通滤波器（HPF）、带通滤波器（BPF）和带阻滤波器（BSF）等。

按照采用的设计器件分类，可以分为两种：有源滤波器和无源滤波器。采用有源器件还是无源器件来设计。消费电子领域的滤波器基本都是无源滤波器。

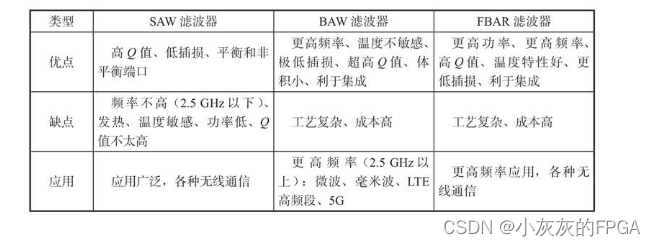

按照制造工艺，可以分为 3 种：声表面波（SAW）、体声波（BAW）、薄膜腔声谐振（FBAR）。

2、射频滤波器Filter的作用

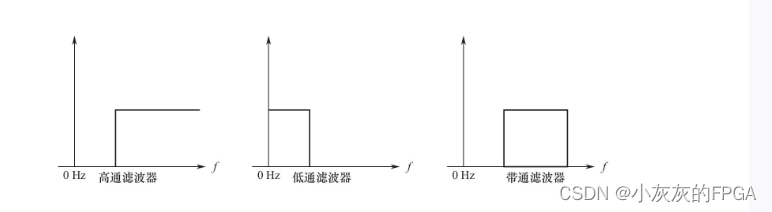

滤波器的最主要的作用是对信号进行分离并抑制干扰。比如：高通滤波器，就是对高频信号进行分离，抑制低频信号的干扰；而低通滤波器刚好相反，对低频信号分离，抑制高频信号。
3、射频滤波器Filter的参数
滤波器的参数有通频带、中心频率和插入损耗等。
①通频带（Bandwidth，BW）
传输系数下降到中心频率时对应的上、下频率差，也就是3dB带宽。
②中心频率
带通滤波器（或带阻滤波器）的通频带的中间频率点。滤波器通频带为传输系数（电压）下降到中心频率对应值的时上下频率的频率差。以中心频率为准，高于中心频率一直到传输系数衰减到时为上边频，相反为下边频，上边频和下边频之间为通频带。
③插入损耗
滤波器对信号的功率衰减，也就是输入功率和输出功率的比值。
④通带内波动（PassBand Ripple）
滤波器通带内传输系数的最大波动值。
⑤输入输出阻抗
滤波器端口的阻抗。
⑥绝对衰减（Absolute Attenuation）
在阻带内某一特定频段上，滤波器能达到的最大衰减，也就是对无用信号的滤除能力。
⑦截止频率
滤波器传输系数下降到3dB时的频率值，也就是带宽的上、下频率限值。
⑧品质因数（Quality Factor）
在谐振频率下，平均储能与一个周期内平均能耗比，常用来描述滤波器的频率选择性。品质因数反映了滤波器的选择性，对同一频率，带宽越窄，品质因数越高，滤波器越难实现。
4、射频滤波器Filter的选型
对滤波器进行选型，主要考虑工作频段、绝对衰减、插入损耗和品质因数等参数。
工作频段，根据产品或项目需要，选择相应工作频段的滤波器；绝对衰减，从性能的角度考虑，带外信号越小越好，因此绝对衰减越大越好；插入损耗，滤波器的作用主要是隔离出信号，抑制干扰，不希望损耗有用信号，因此插入损耗越小越好；品质因数，品质因数越高越好，同时也需要兼顾成本；输入输出阻抗，根据电路阻抗特性选择匹配的输入输出阻抗值；端口类型，根据电路判断是需要平衡端口（双端口），还是非平衡端口（单端口）。
