【FPGA & Verilog】BCD码加法器

⼀ 实验⽬的

1. 掌握组合逻辑电路的设计⽅法

2. 掌握Quartus II软件⽂本输⼊设计的流程

⼆ 实验内容

2.1 设计输⼊

1. 模块名称：BCDadder

2. 输⼊输出：A[3:0]，B[3:0]，Cin ，Sum[3:0]，Co

2.2 引脚约束

1. 输⼊端 ⾃定义

2. 输出端 ⾃定义

2.3 设计要求

1. 使⽤“连续赋值”和“过程赋值”两种⽅案分别实现

2. 使⽤RTL View分析电路的区别

2.4 电路仿真1. 激励⽂件的输⼊为0~9BCD编码值

2. 功能仿真

三 实验报告

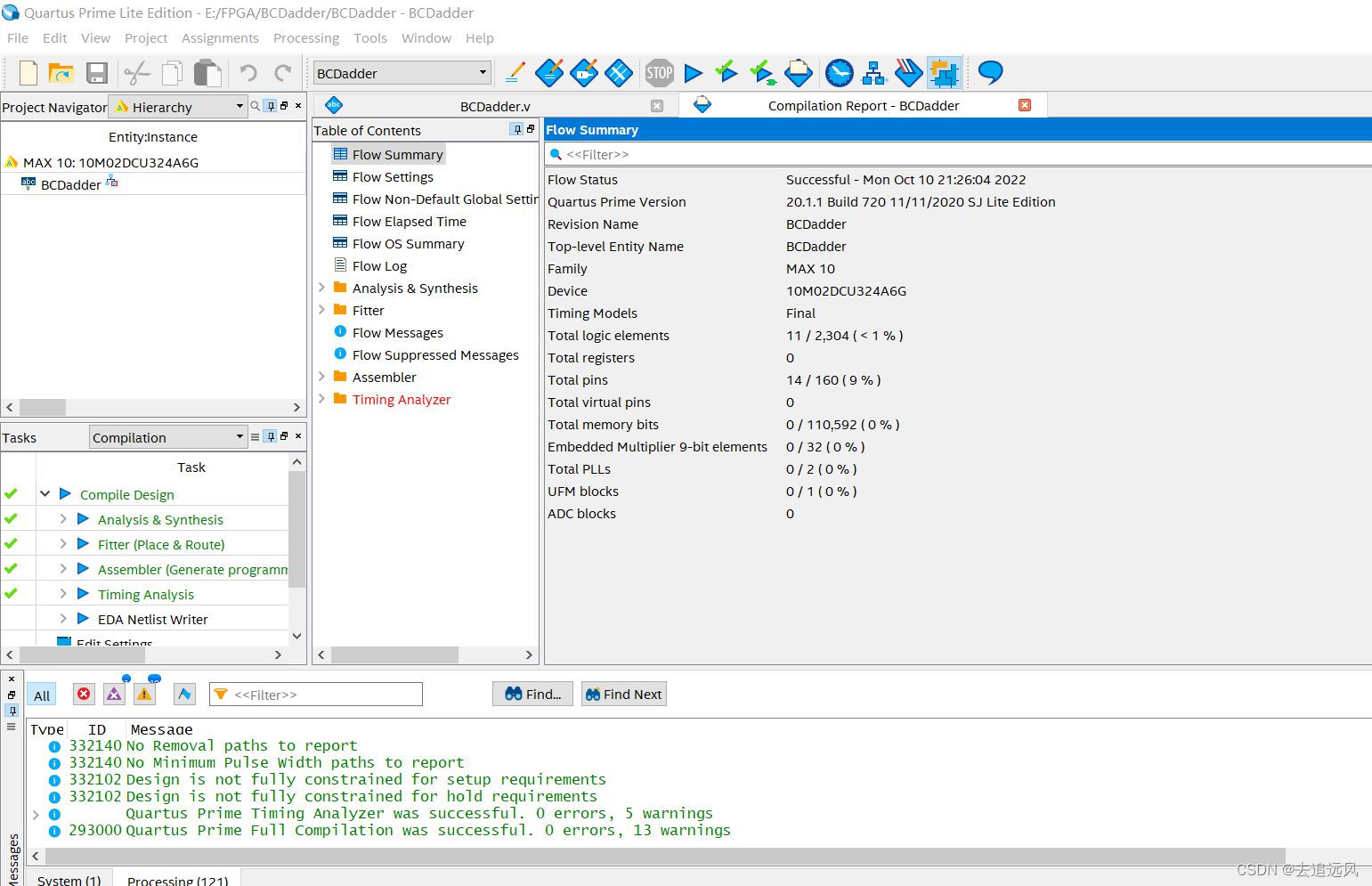

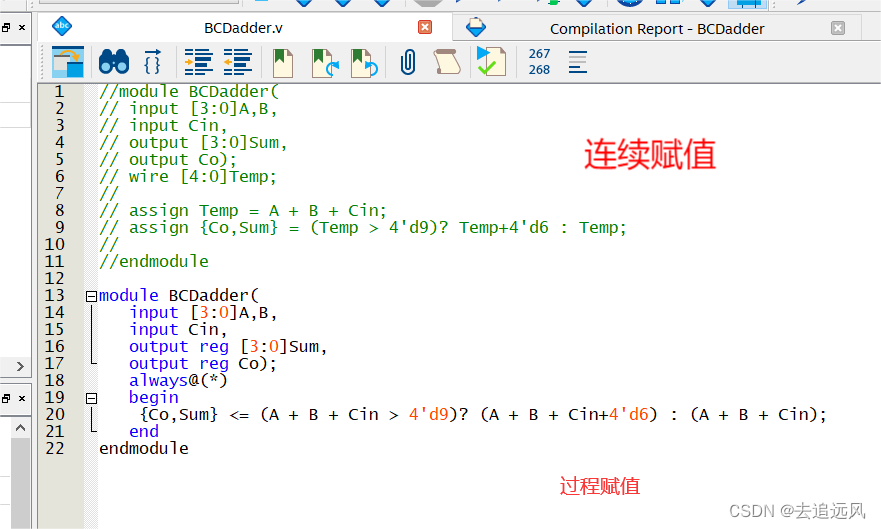

1. 设计代码

连续赋值：

//module BCDadder(

// input [3:0]A,B,

// input Cin,

// output [3:0]Sum,

// output Co);

// wire [4:0]Temp;

//

// assign Temp = A + B + Cin;

// assign {Co,Sum} = (Temp > 4'd9)? Temp+4'd6 : Temp;

//

//endmodule

过程赋值：

module BCDadder(

input [3:0]A,B,

input Cin,

output reg [3:0]Sum,

output reg Co);

always@(*)

begin

  {Co,Sum} <= (A + B + Cin > 4'd9)? (A + B + Cin+4'd6) : (A + B + Cin);

end

endmodule

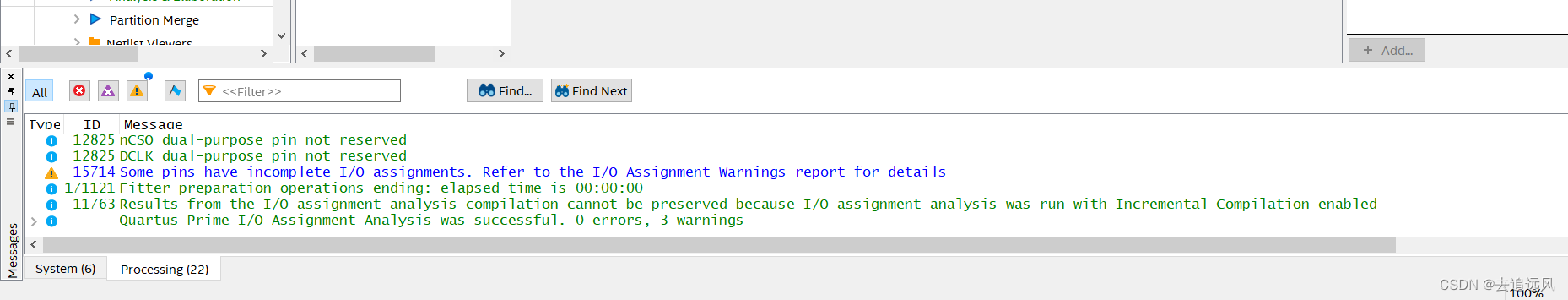

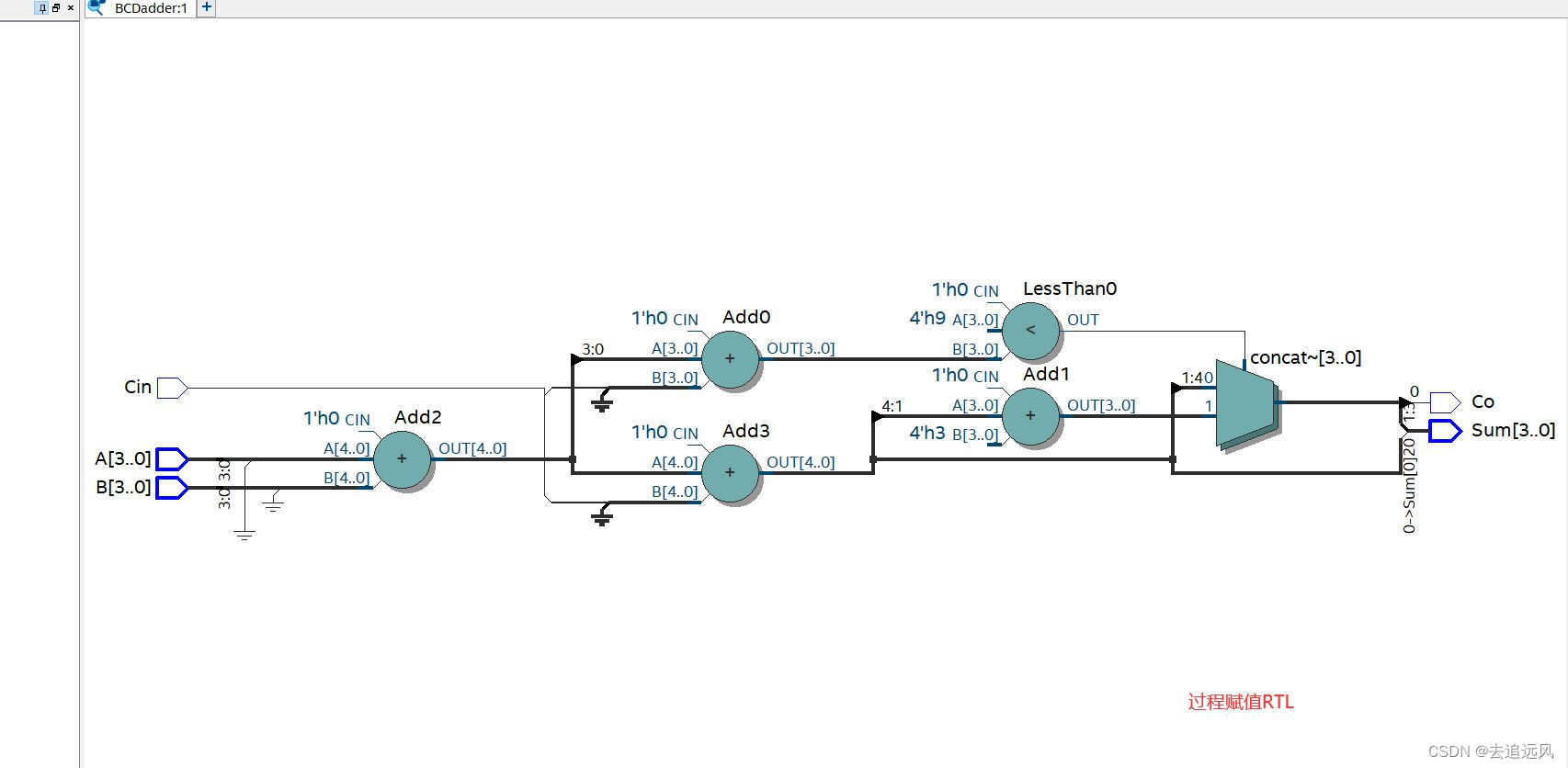

3.RTL视图：

4.RTL view的区别：

过程赋值在计算A+B+Ci时，多用了一个加法器，实际上生成了两个相同的中间量，一个用于判断和9的关系，一个用于输出（接至数据选择器的输入端）

而连续赋值计算时，计算结果既和9进行判断，又当作输出

 输⼊：A[3:0]，B[3:0]，Cin

 输出：Sum[3:0]，Co

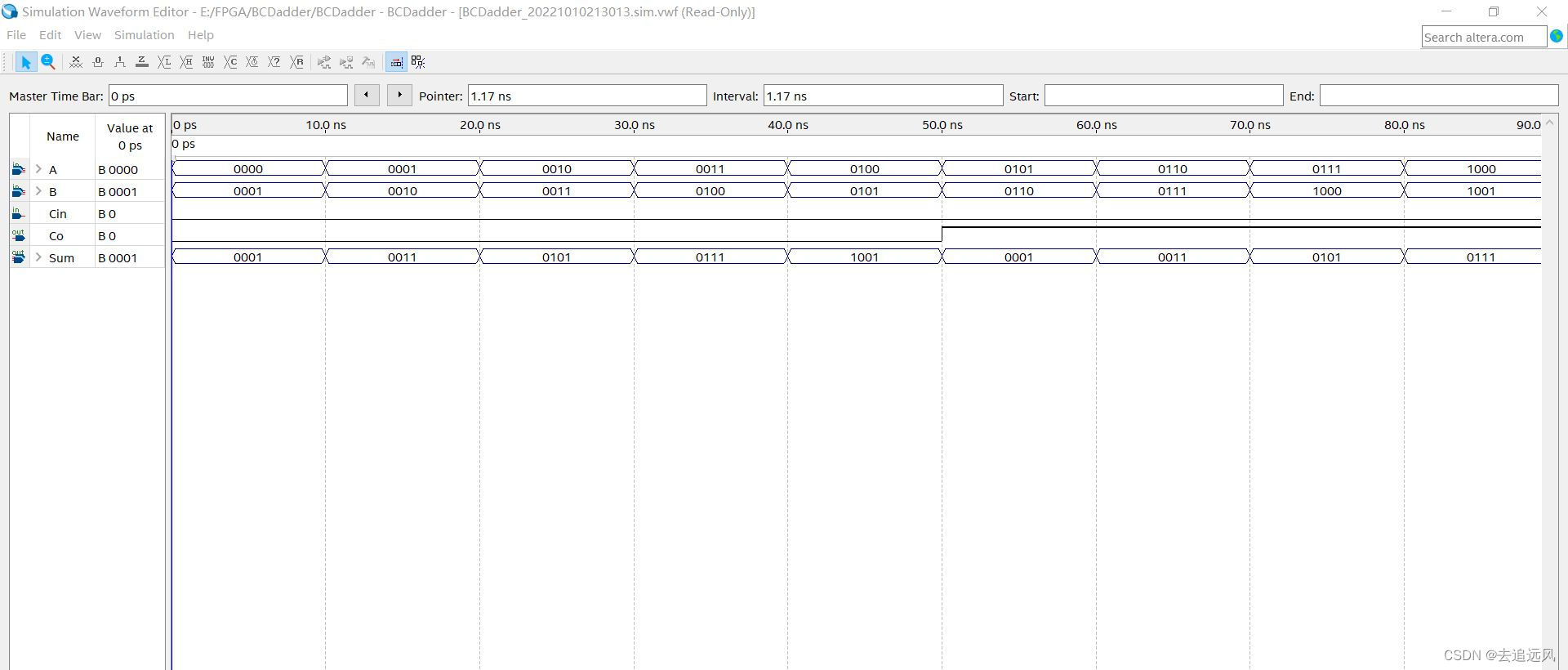

波形仿真时，设置A和B间隔相同时间分别从0000，0001自增一
