双环PID角度控制简单粗暴调参经验

本文介绍了双环PID控制系统的调参方法,通过先调整速度环的PID参数以获得阻尼感和减少杂波,再逐步增加角度环的参数以优化响应速度和抗扰性能,最后可能需要微调KI以处理静态误差。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

一、简介

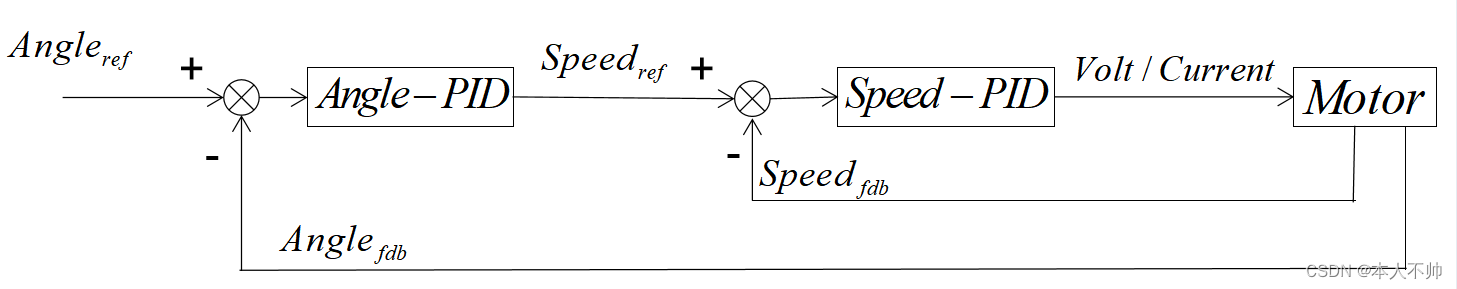

双环PID角度控制一般由角度环和速度环组成,内环为速度环,外环为角度环。一般控制框图如下图所示:

二、粗暴调参

这里介绍一种粗暴调参方法,一般只需要调节速度环和角度环的kp即可获得较好的控制效果。

1、将角度环的PID全部给0,先对速度环参数进行调节。

        此时速度环的Speed_ref为0(角度环输出为0),逐渐增大速度环的kp,直至转动电机能够感受到足够强烈的阻尼感。

        或者增大速度环的kp,直至电机开始震动(这里建议把速度反馈做一个低通滤波,以减少杂波),则速度环的kp取此时kp的70%~90%。

        速度环参数调试完成。

2、逐渐增大角度环的kp直至得到较好的相应速度和抗扰性能。(角度反馈和角度期望也建议做一个较弱的低通滤波

3、如果存在静态误差,可以稍微给点ki,一般先给速度环。
