汇川AC702使用第三方EtherCAT通信耦合器

已于 2024-05-08 13:19:57 修改
阅读量2.1k 收藏 9
点赞数 5
分类专栏： 电气 文章标签： 嵌入式硬件
于 2024-05-08 12:53:31 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_44359820/article/details/138567710
版权

文章目录

原因
使用第三方耦合器时，无法通过InoProShop软件组态耦合器上的IO模块。

解决方法
扫描硬件组态并上传至软件。

以欧姆龙ECC201为例，舜昌SC7 3077-ECT22等其他第三方耦合器同理

需要先将硬件部分连接好，再进行软件配置

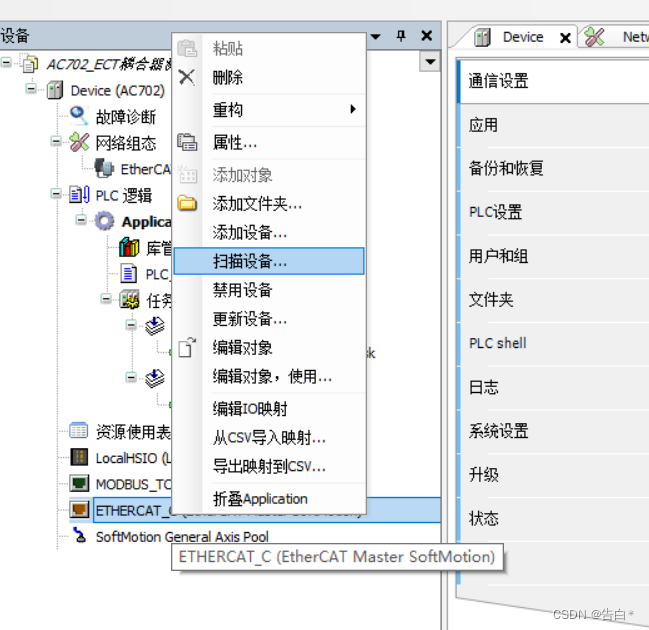

1. 扫描设备

在ETHERCAT_C上右键扫描设备

请添加图片描述

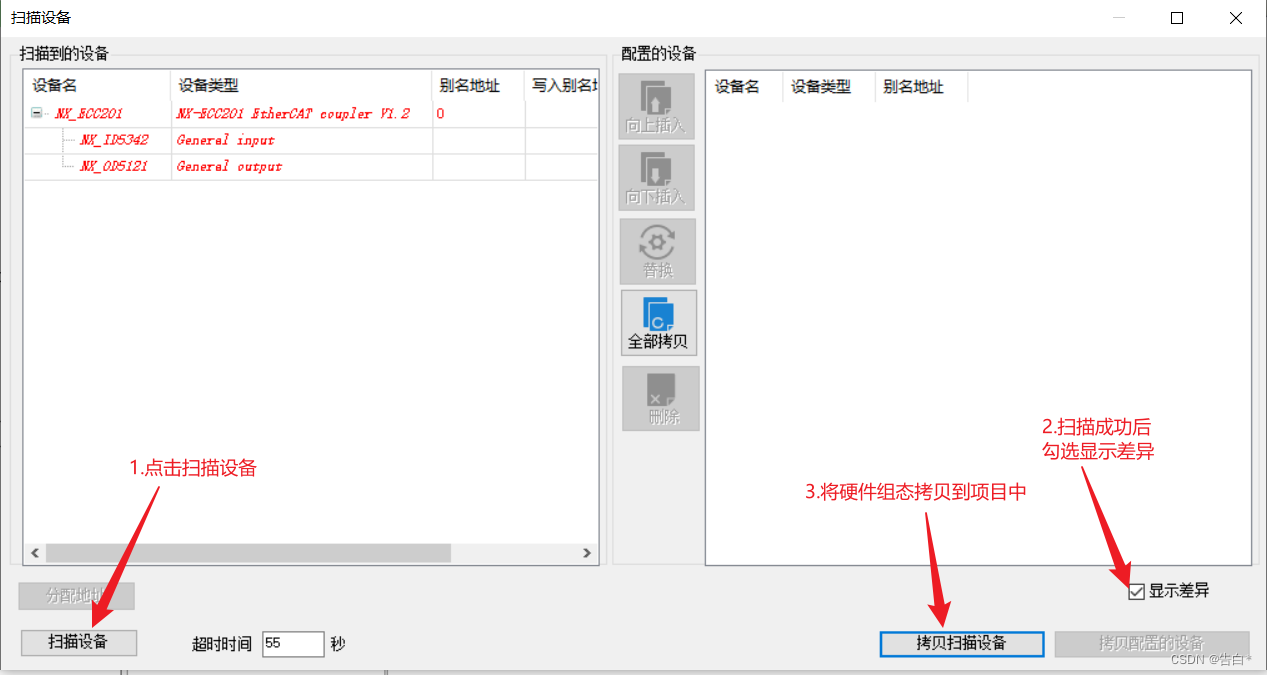

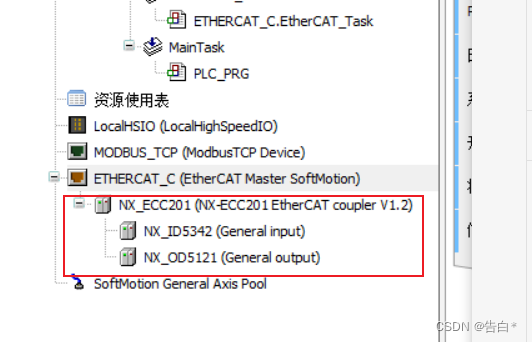

2. 拷贝组态

请添加图片描述

请添加图片描述

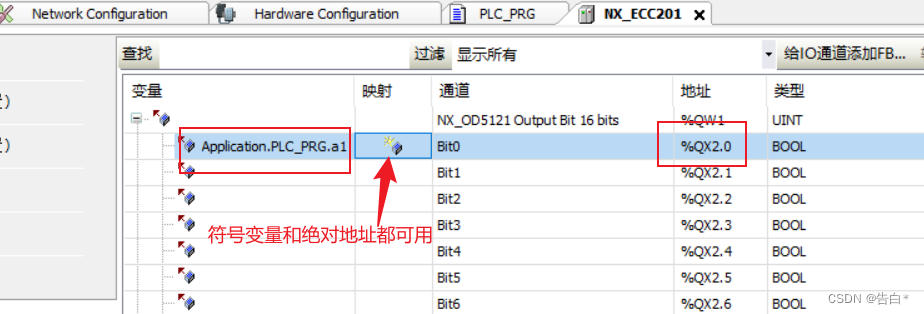

3. IO映射

请添加图片描述

有两种映射模式

请添加图片描述
