基本差动对 -virtuoso仿真

共模电路图

图中，尾电流源宽和长均增大为差动对的10倍。首先设置尾电流源mos管栅极电压2v，dc仿真观察共模情况，如图：

 当共模输入逐渐增大时，在0-0.7v，M1和M2截至，M3在深线性区，Vds=0，无电流通过；当共模输入大于0.7v后，M1，M2进入饱和区，由于过驱动电压小，需要通过的电流小，此时M3的Vds逐渐由0变大，有电流通过，且电流增大，还在线性区；当M1，M2过驱动电压增大到一定值时，M1，M2所需电流的和达到M3的饱和电流，此时M3开始饱和，即此时M3的Vds达到1.3v，M3提供电流达到其能提供的最大电流，此时由图可知，共模输入Vin达到了3v左右，此时所需的M1，M2的漏极电压至少为2.3v，显然图中漏极电压低于2.3v，故偏置不正确。

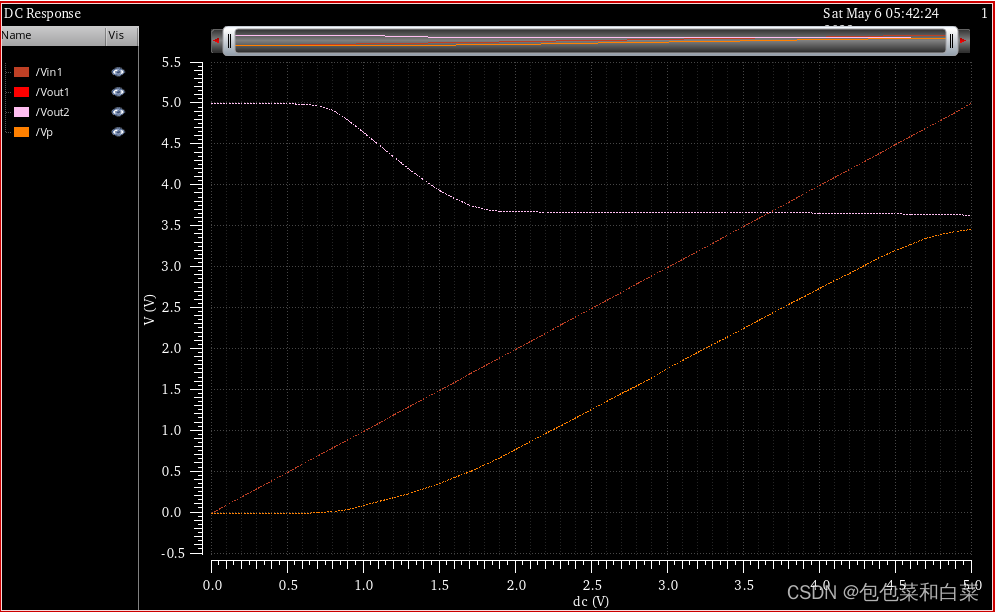

将电流源栅极的电压改为1.5v，dc结果如图：

同上分析，输入共模在2-4.4v都满足三管同时饱和，取共模3.1v。

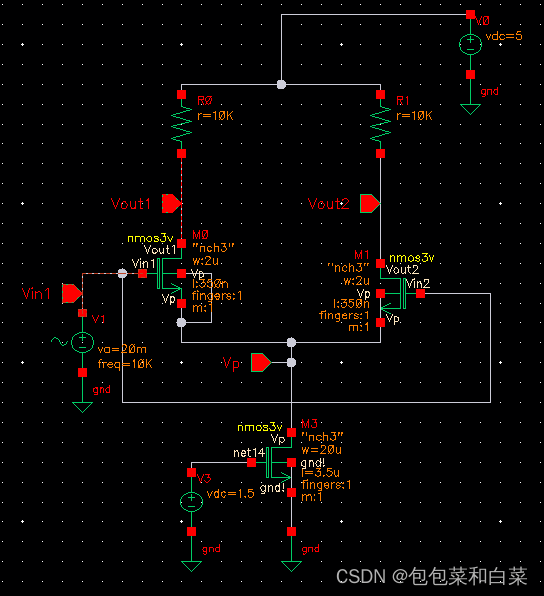

差模电路图：

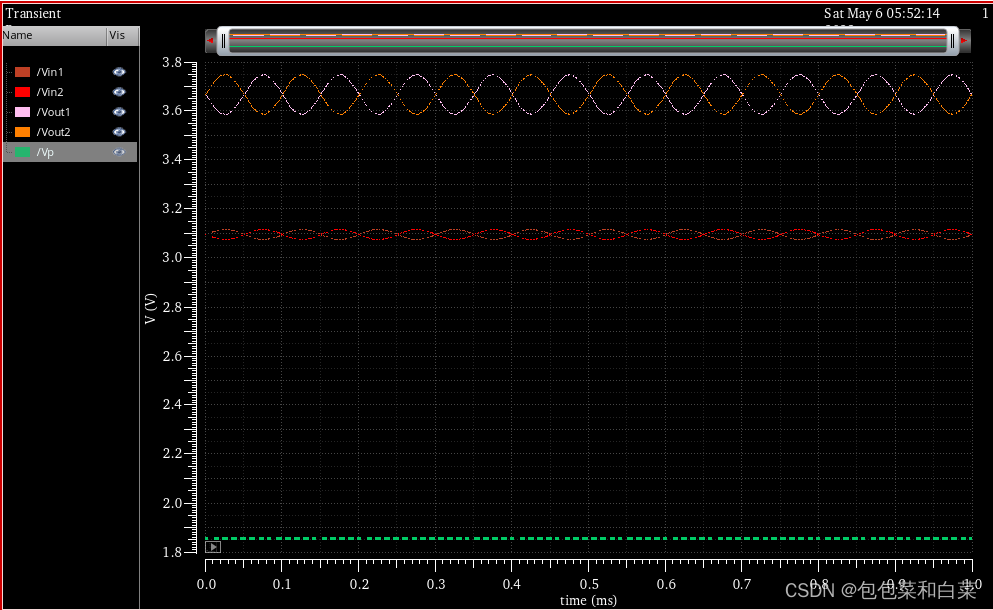

 差模输入的幅值为20mv，仿真结果如图：

取差模幅值为200mv，观察Vp的变化：

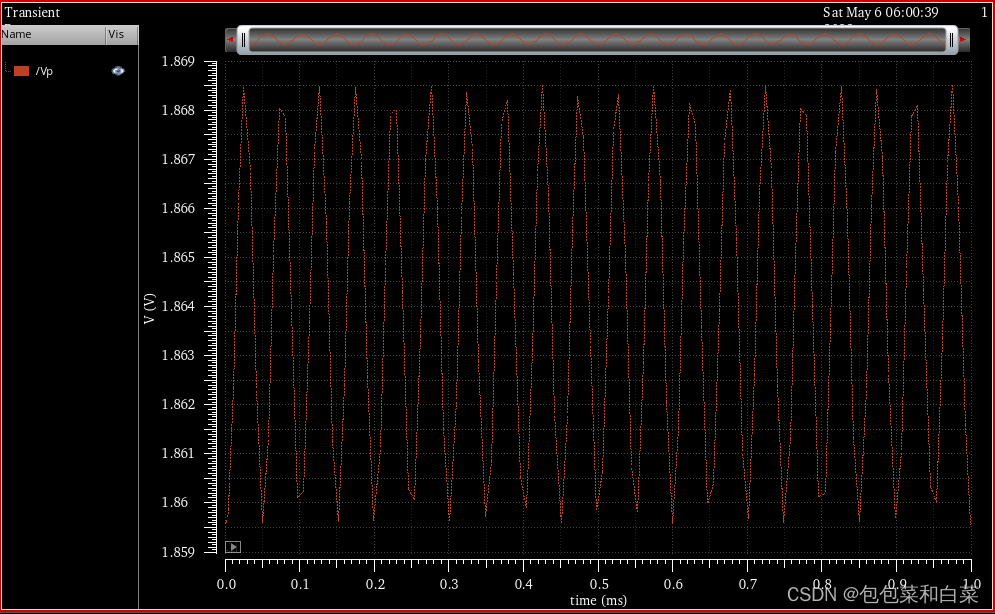

 图中可以看出，Vout1，2全过程没有比Vin1，2 小0.7v以上的情况，故M1，M2管始终饱和，Vp电压变化不大，故M3管始终饱和，无失真发生。显然可以看出，Vp发生了波动。放大Vp图像：

Vp以2倍差模频率变化。（可设计倍频器）

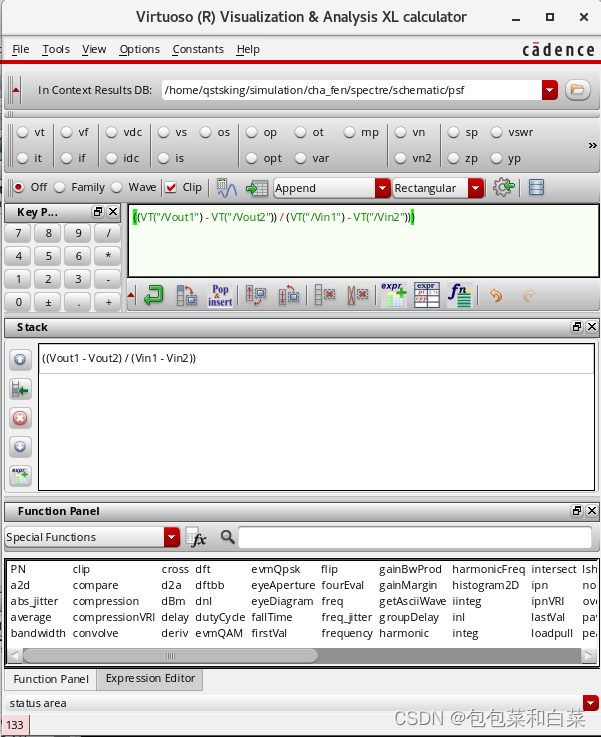

如下设置可得到增益图像：

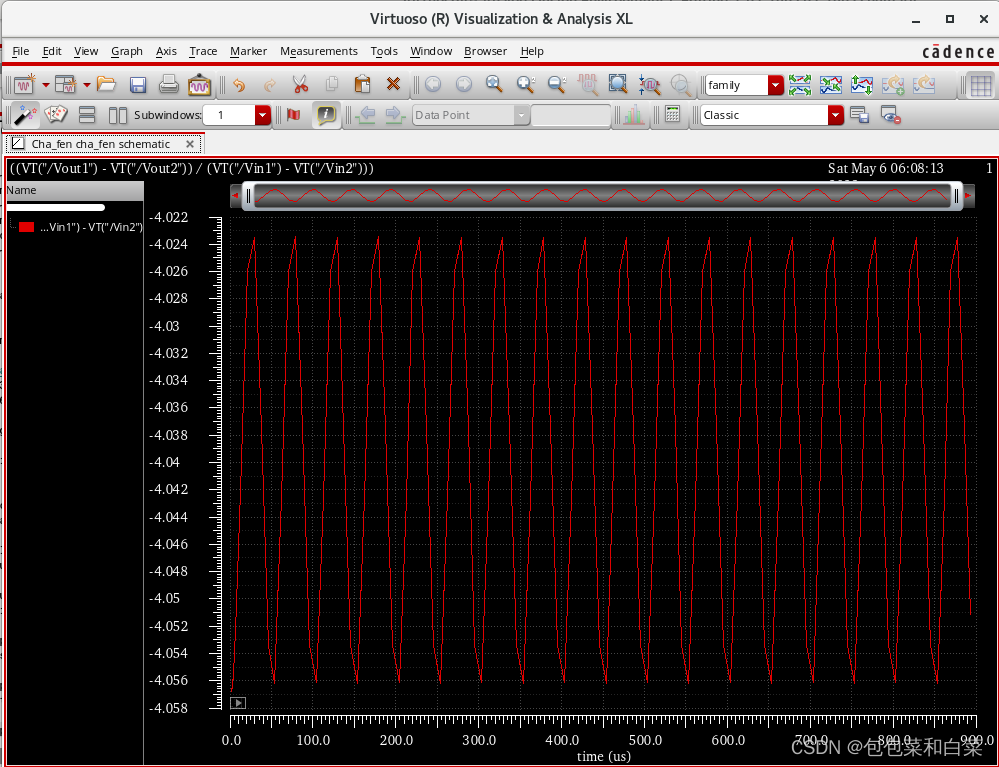

可见，增益与差模输入也是2倍频关系，这是因为，在课本P98定量计算中，跨导Gm与 的平方有关。输入变化一个周期，其平方就变化两个周期。

思考：（1）如果输入共模在v1-v2内刚好三个管子都饱和，那么输入共模应该设置在哪里才能使输入一定幅度的差模信号，M1，2和M3刚好在两个边界分别临界进入线性区。时v1和v2的中点吗？

（2）频率特性
