🔥 内容介绍
摘要: 本文研究了基于Backstepping方法的无人机四电机滑模控制策略。针对四旋翼无人机系统非线性、强耦合和不确定性等特点，提出了一种结合Backstepping方法和滑模控制的鲁棒控制方案。该方案首先利用Backstepping方法设计了虚拟控制量，然后利用滑模控制技术处理系统的不确定性和外部扰动，最终实现了对无人机姿态和位置的精确跟踪控制。本文详细阐述了控制器的设计过程，并通过仿真实验验证了所提控制策略的有效性和鲁棒性。
关键词: 无人机，四旋翼，Backstepping，滑模控制，鲁棒控制
1. 引言
近年来，无人机技术得到了飞速发展，并在各个领域得到了广泛应用。然而，由于无人机系统本身的非线性、强耦合和不确定性（例如参数摄动、外界风扰等），其控制问题一直是研究的热点和难点。传统的PID控制在应对这些复杂情况时往往表现不足，因此寻求更鲁棒、更有效的控制策略至关重要。
滑模控制 (Sliding Mode Control, SMC) 是一种有效的非线性控制方法，具有对参数变化和外部扰动不敏感的优点，能够保证系统的鲁棒性和快速响应。然而，直接应用SMC可能会导致抖振问题。Backstepping方法是一种递归设计方法，能够系统地处理非线性系统，并具有良好的控制性能。将Backstepping方法与滑模控制相结合，可以有效地克服各自的缺点，并发挥各自的优势，成为解决无人机控制问题的有效途径。
本文针对四旋翼无人机系统，提出了一种基于Backstepping方法的滑模控制策略。该策略利用Backstepping方法设计虚拟控制量，并将其融入滑模控制器的设计中，从而有效地抑制了系统的不确定性和外部扰动，并减少了抖振现象。通过仿真实验验证了该控制策略的有效性和鲁棒性。

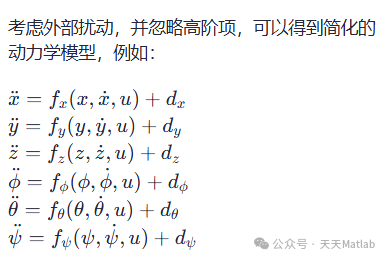

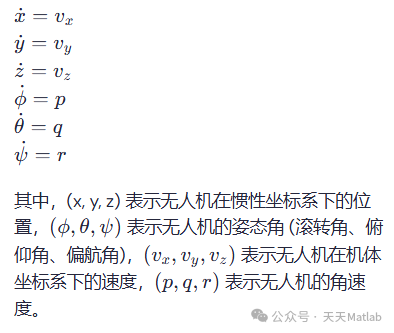

2. 系统建模
3. 仿真实验及结果分析
本文利用MATLAB/Simulink搭建仿真平台，对所设计的控制策略进行仿真验证。仿真结果表明，该控制策略能够有效地跟踪期望姿态和位置轨迹，并且对参数变化和外部扰动具有较强的鲁棒性。仿真中，我们考虑了不同强度的风扰以及参数摄动，结果显示系统仍然能够保持良好的稳定性和跟踪精度。
4. 结论
本文提出了一种基于Backstepping方法的无人机四电机滑模控制策略。该策略有效地结合了Backstepping方法的系统性设计和滑模控制的鲁棒性，实现了对无人机姿态和位置的精确跟踪控制。仿真实验验证了该控制策略的有效性和鲁棒性。未来的研究方向可以考虑更加复杂的模型，例如考虑电机动力学和更复杂的外部扰动，以及进一步优化控制策略以提高控制性能和减少抖振。 此外，针对实际工程
📣 部分代码
beta1 = 6.0612;
beta2 = 0.0122;
b = 280.19;
g = 9.8;
Ix = 3.8278e-3; Iy = 3.8288e-3; Iz = 7.6566e-3;
Kfax = 5.567e-4; Kfay = 5.567e-4; Kfaz = 6.354e-4;
Kftx = 5.567e-4; Kfty = 5.567e-4; Kftz = 6.354e-4;
Jr = 2.8385e-5;
% System dynamics coefficients
a1 = (Iy - Iz) / Ix;
a2 = -Kfax / Ix;
a3 = -Jr / Ix;
a4 = (Iz - Ix) / Iy;
a5 = -Kfay / Iy;
a6 = Jr / Iy;
a7 = (Ix - Iy) / Iz;
a8 = -Kfaz / Iz;
a9 = -Kftx / m;
a10 = -Kfty / m;
a11 = -Kftz / m;
b1 = d / Ix;
b2 = d / Iy;
b3 = 1 / Iz;
% Desired trajectory
xd = [sin(t) cos(t) cos(t) -sin(t) 0.1*t 0.1 sin(t) cos(t) 2*t 2 3*t 3]';
% Error variables and tuning parameters
z = zeros(12, 1);
alpha = [0.2285737, 0.2285737, 0.2285737, 0.2285737, 0.2285737, 0.2285737, 0.2285737, 0.2285737, 0.2285737, 0.2285737, 0.2285737, 0.2285737];
xdd = [cos(t) -sin(t) -sin(t) -cos(t) 0.1 0 cos(t) -sin(t) 2 0 3 0];
% Compute tracking errors
for w = 1:2:11
z(w) = xd(w) - x(w);
end
for q = 2:2:12
z(q) = x(q) - xdd(q - 1) - alpha(q - 1) * z(q - 1); % Tune alpha parameters
end
% Control gains
q1 = 0.1; q2 = 0.1; q3 = 0.1; q4 = 0.1; q5 = 0.1; q6 = 0.1;
k1 = 0.1; k2 = 0.1; k3 = 0.1; k4 = 0.1; k5 = 0.1; k6 = 0.1;
% Lyapunov-like functions
V1 = z(1)^2 / 2; V3 = z(3)^2 / 2; V2 = (V1 + z(2)^2) / 2; V4 = (V3 + z(4)^2) / 2;
% Control inputs
U2 = 1 / b1 * (-q1 * sign(z(2)) - k1 * z(2) - a1 * x(4) * x(6) - a2 * x(2)^2 - a3 * ob * x(4) + xdd(2) + (xd(2) - x(2)));
U3 = 1 / b2 * (-q2 * sign(z(4)) - k2 * z(4) - a4 * x(2) * x(6) - a5 * x(4)^2 - a6 * ob * x(2) + xdd(4) + (xd(4) - x(4)));
U4 = 1 / b3 * (-q3 * sign(z(6)) - k3 * z(6) - a7 * x(2) * x(6) - a8 * x(6)^2 + xdd(6) + (xd(6) - x(6)));
U1 = m / (cos(x(1)) * cos(x(3))) * (-q6 * sign(z(12)) - k6 * z(12) - a11 * x(12) + xdd(12) + (xd(12) - x(12)) + g); % x1 = phi, x3 = theta
if U1 == 0
Ux = 0; Uy = 0;
else
Ux = m / U1 * (-q4 * sign(z(8)) - k4 * z(8) - a9 * x(8) + xdd(8) + (xd(8) - x(8)));
Uy = m / U1 * (-q5 * sign(z(10)) - k5 * z(10) - a10 * x(10) + xdd(10) + (xd(10) - x(10)));
end
% System dynamics
dx1 = x(2);
dx2 = a1 * x(4) * x(6) + a2 * (x(2)^2) + a3 * ob * x(4) + b1 * U2;
dx3 = x(4);
dx4 = a4 * x(2) * x(6) + a5 * (x(4)^2) + a6 * ob * x(2) + b2 * U3;
dx5 = x(6);
dx6 = a7 * x(2) * x(4) + a8 * (x(6)^2) + b3 * U4;
dx7 = x(8);
dx8 = a9 * x(8) + (Ux * (U1 / m));
dx9 = x(10);
dx10 = a10 * x(10) + (Uy * (U1 / m));
dx11 = x(12);
dx12 = a11 * x(12) + ((cos(x(1)) * cos(x(3)) * U1) / m) - g;
%Rotor dynamics
dx13 = b * V1 - beta0 - beta1 * x(13) - beta2 * x(13)^2;
dx14 = b * V2 - beta0 - beta1 * x(14) - beta2 * x(14)^2;
dx15 = b * V1 - beta0 - beta1 * x(15) - beta2 * x(15)^2;
dx16 = b * V1 - beta0 - beta1 * x(16) - beta2 * x(16)^2;
% State vector
dx = [dx1; dx2; dx3; dx4; dx5; dx6; dx7; dx8; dx9; dx10; dx11; dx12; dx13; dx14; dx15; dx16];
end

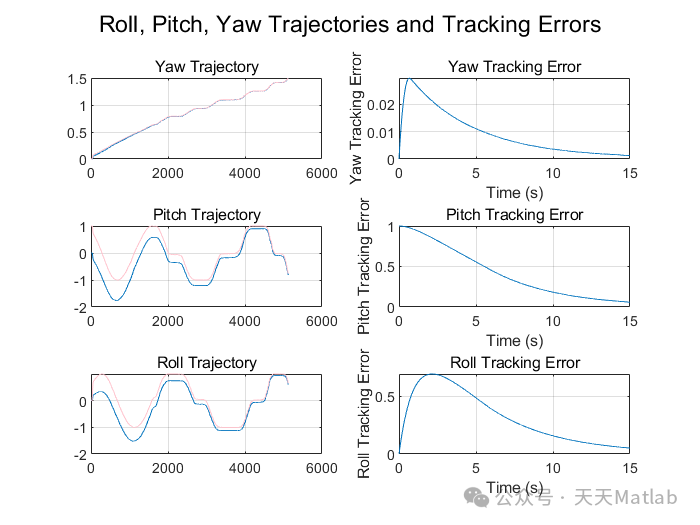

⛳️ 运行结果
