BRAM 简介

XILINX 系列的 FPGA ，如果想要做一个 RAM，有两种方式：

1、使用逻辑资源组成分布式 RAM，即 Distributed RAM

2、使用 XILINX 专用的 Block RAM，即 BRAM

前者是由 CLB 的 SLICEM 的 LUT 组合而成，构成 RAM 后，可能分布在不同的地方，具有一定的延迟；

后者是 Block RAM 是内嵌专用的 RAM，是 XILINX 做进 FPGA 内的专用资源，具有更好的时序性能；

这里我们以 ZYNQ-7000 为例：

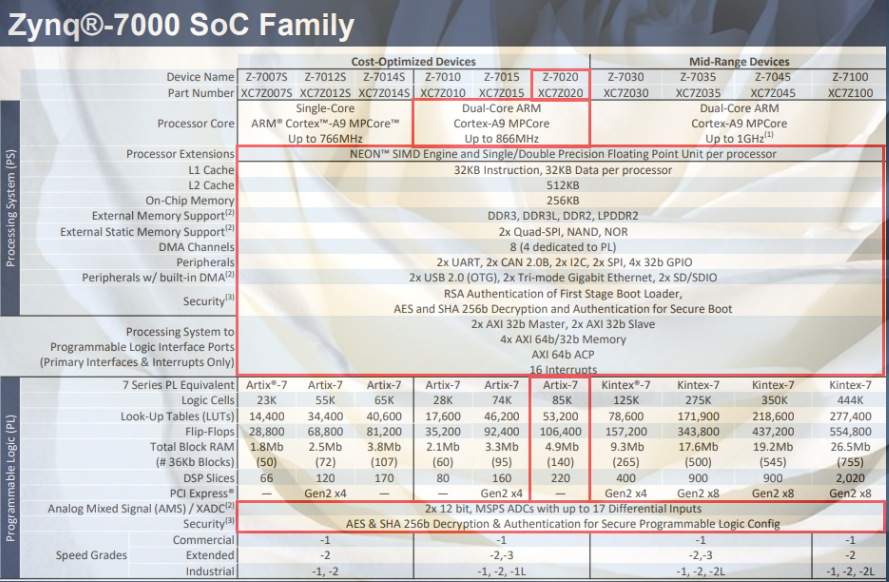

可以看到红色方框中，标识出了此款 FPGA 的 BRAM 资源，我们也可以了解到，一个 BRAM 资源大小为 36Kbits(注意，这里是 bits)，红色方框的这款含有 140 个这样的 BRAM，也就是一共含有 36Kbits * 140 = 4.9Mbits 大小的 BRAM 资源；

在 XILINX 的官方文档上，介绍这部分的文档是：

pg058-blk-mem-gen.pdf

有兴趣的可以下载来看下；

针对 BRAM 资源的接口形式，主要分为两种：

Native：本地 BRAM

AXI4：与 AXI4 总线互联的 BRAM

这里更多的来了解一下 Native 类型的 BRAM，等到要用到 BRAM 挂到 AXI 上的时候，再来仔细分析 AXI Interface 的 BRAM；

较为新的 XILINX 介绍这部分的内容叫 BMG(Block Memory Generator)

Block Memory Generator IP 核

分类

按照 BRAM 可以构成的器件类型来分，主要可以分为如下几种：

• Single-port RAM ： 单口 RAM

• Simple Dual-port RAM：伪双口 RAM

• True Dual-port RAM：真双口 RAM

• Single-port ROM ：单口 ROM

• Dual-port ROM：双口 ROM

信号描述

首先进行信号的描述，常用到信号含义如下表所示：

Signal Name	Direction	Description
clka	Input	Port A 的同步时钟信号
addra	Input	Port A 的地址信号
dina	Input	Port A 写操作时候的输入数据信号
douta	Output	Port A 读操作时候的输出数据信号
ena	Input	Port A 的使能信号，在读，写，Rst 的时候需要此信号
wea	Input	Port A 的写使能信号
rsta	Input	Port A 的复位信号
regcea	Input	Port A 的可选后级输出寄存器信号
clkb	Input	Port B 的同步时钟信号
addrb	Input	Port B 的地址信号
dinb	Input	Port B 写操作时候的输入数据信号
doutb	Output	Port B 读操作时候的输出数据信号
enb	Input	Port B 的使能信号，在读，写，Rst 的时候需要此信号
web	Input	Port B 的写使能信号
rstb	Input	Port B 的复位信号
regceb	Input	Port B  的可选后级输出寄存器信号
sbiterr	Output	Single-Bit Error 信号
dbiterr	Output	Double-Bit Error  信号
injectsbiterr	Input	Inject Single-Bit Error: Available only for Zynq-7000 and 7 series ECC configurations.
rdaddrecc	Output	Read Address for ECC Error output: Available only for Zynq-7000 and 7 series ECC configurations
eccpipece	Input	ECC Pipe Line Register Clock Enable: Available only for UltraScale architecture-based devices.
sleep	Input	动态功耗调整: If sleep pin is High , the Block Memory Generator core is in power saving mode. Available only for UltraScale architecture-based devices

Single-port RAM

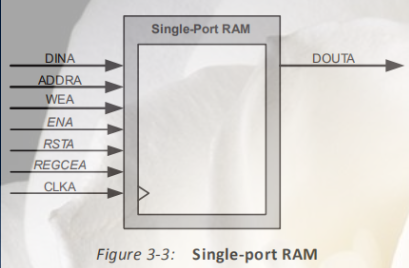

XILINX 官方的 pg058 部分描述了 Single-port RAM 的典型应用，可用于处理器暂存数据的 RAM，或者作为查找表等；它的图解如下所示，斜杠的信号为可选信号，其余的是必选信号；

CLKA 为输入的时钟信号，时钟上升沿对数据进行写入/读出

DINA 为写入的数据总线

DOUTA 为读出的数据总线

ADDRA 为地址总线

ENA 为使能端，当 ENA 为 1 的时候，可进行读写操作，ENA 为 0 的时候，无法进行读写

WEA 为写使能，当 ENA 为 1 同时 WEA 为 0 的时候，为读操作；当 ENA 和 WEA 同时为 1 的时候，为写操作；

由于只有一组地址总线，故，单口的 RAM 是无法同时进行读写操作的，只能读、写分开进行；
