多相多重斩波电路如何辨别相数重数，以及其特点

多相多重斩波电路是在电源和负载之间接入多个结构相同的基本斩波电路（都是BUCK电路或都是Boost电路）

相数：一个控制周期中电源侧的电流脉波数（就是电流跳动多少次）

重数：一个控制周期中负载侧的电流脉波次数

下面举例辨别相数重数（关键看负载，电源的个数及其脉动次数）

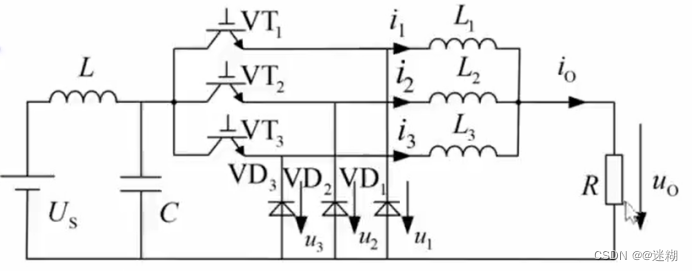

图1-1

如图1-1所示，是三相三重降压斩波电路，该电路由三个BUCK电路并联而成

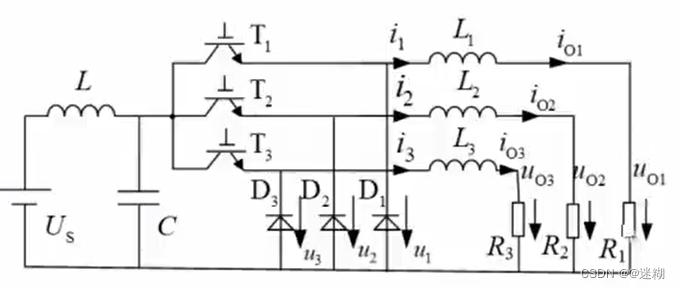

图1-2

图1-2是三相一重降压斩波电路，一个电源，三个负载，三个BUCK电路，此电路输入侧电流脉动三次，每个负载电流脉动一次

图1-3

图1-3是一相三重降压斩波电路，三个电源，一个负载，三个BUCK电路，此电路每个输入侧电流脉动1次，负载电流脉动3次

多相多重斩波电路的特点（相比于单个BUCK或是Boost来说的）

1 输出电流最大脉动次数与相数成反比，脉动率降低

2 总输出电流脉动幅值降低，因而电源侧电流谐波降低（由于是直流DC-DC谐波最小的情况就是电源输出电流是一条直线）

3 电抗器总重降低，但是使用的电感的元件数增加了，其实总的电路重量没有降低反而可能更加重，就是电感的过流能力可以降低，需求是原来的1/3.

4 具备用功能，这个是显然的，结构一样，任一个坏了，可以替上

缺点就是：器件多，结构复杂
