[lammps教程] 复合材料/层合板结构建模

[lammps第九讲] 复合材料/层合板结构建模

原创 YJ学长 LAMMPS交流站 10月3日

收录于话题#lammps案例15个内容

点击上方蓝字关注我们

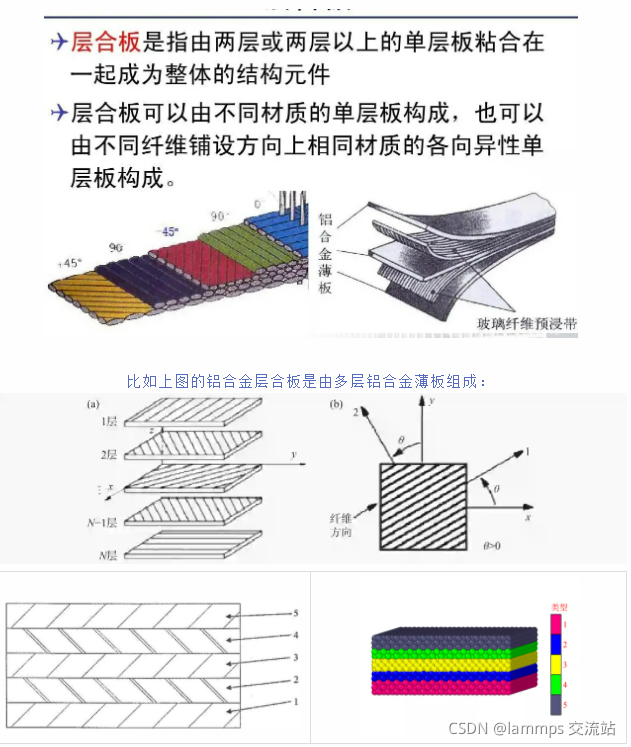

层合板是由多层单层板粘合在一起组成整体的结构板。

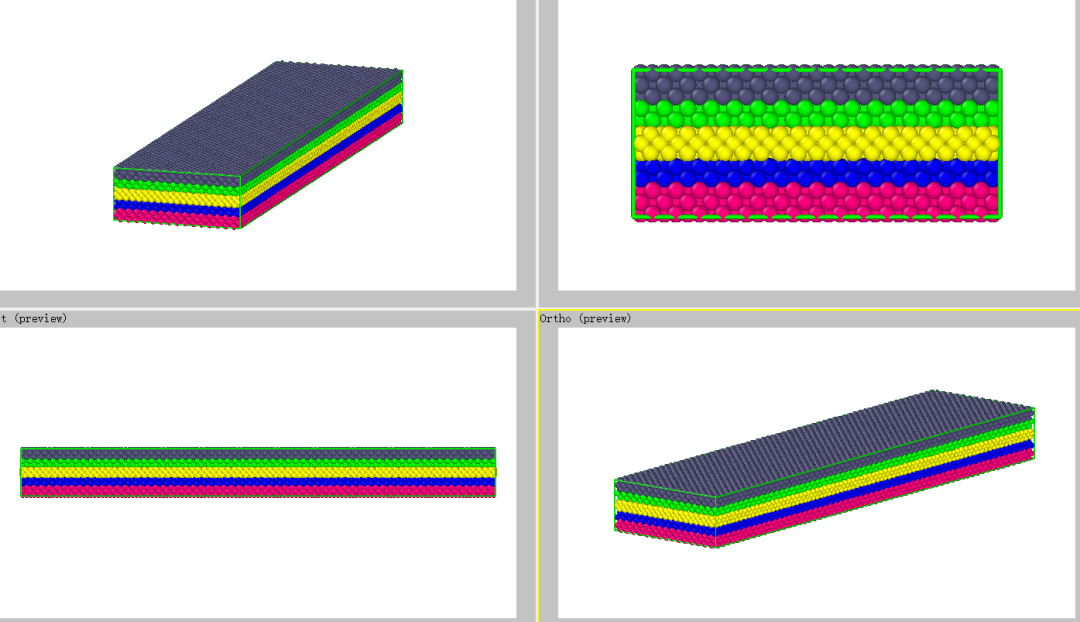

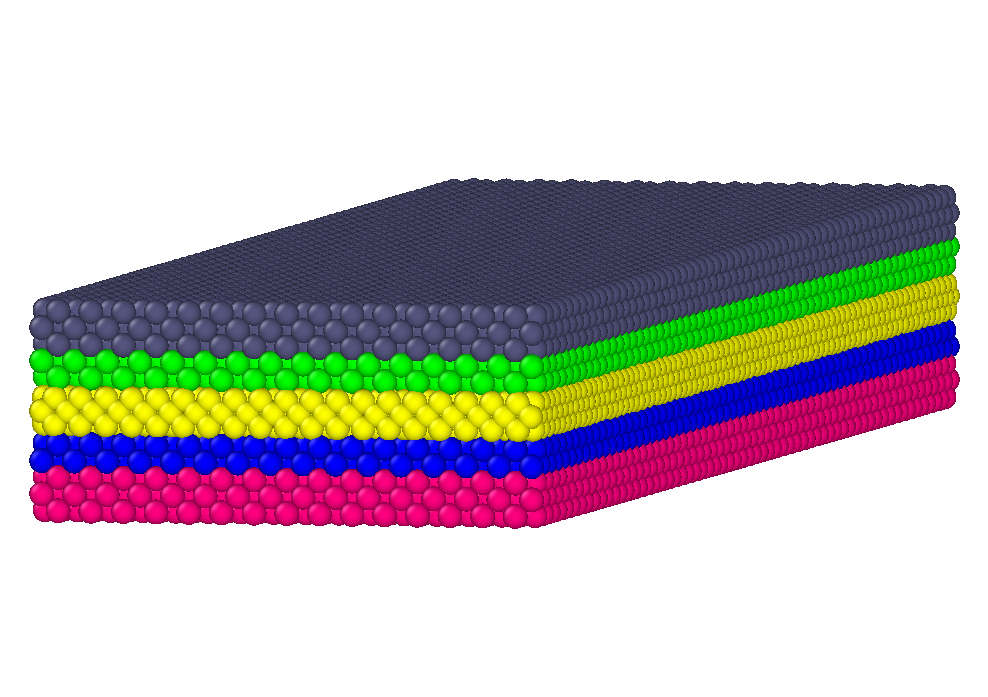

如下图为本文建立的层合板结构模型。

（这里仅供参考意义，希望能为读者提供帮助）

01

基本思路

 02

完整代码

完整in文件如下：

#模型基本参数units               metal                           #原子模型：金属原子模型boundary            p p p                           #边界条件,周期性边界atom_style          atomic                          #原子类型timestep            0.001                           #时间步长#生成模拟区域region              box block -25 25 -100 100 -10 10  #创建方形区域create_box          5 box                           #生成盒子，2种原子#创建第一层材料region one block -25 25 -100 100 -10 -6 units box #生成1层区域lattice fcc 3.2create_atoms 1 region one   #填充1原子 mass 1 27 #Al原子#创建第二层材料region two block -25 25 -100 100 -6 -2 units box #生成2层区域lattice fcc 3.2create_atoms 2 region two   #填充2原子 mass 2 24 #Mg原子#创建第三层材料region three block -25 25 -100 100 -2 2 units box #生成3层区域lattice fcc 2.52create_atoms 3 region three   #填充3原子 mass 3 28 #Si原子#创建第四层材料region four block -25 25 -100 100 2 6 units box #生成4层区域lattice fcc 3.2create_atoms 4 region four   #填充4原子 mass 4 56 #Fe原子#创建第五层材料region five block -25 25 -100 100 6 10 units box #生成5层区域lattice fcc 3.2create_atoms 5 region five   #填充5原子 mass 5 64 #Cu原子#保存文件write_data cenghe.data

03

运行结果

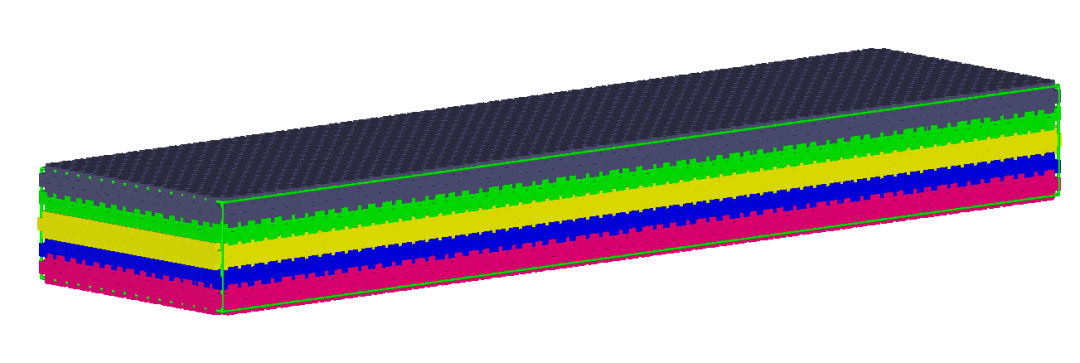

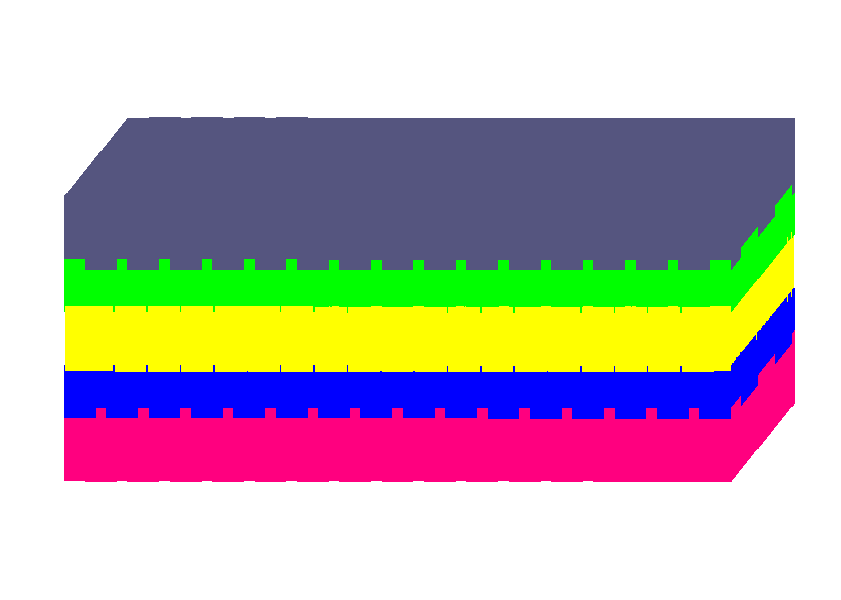

    接着，在cmd窗口运行in文件，将生成的data文件拖到OVITO软件中，并在OVITO软件中进行渲染，就产生了如下模型：
