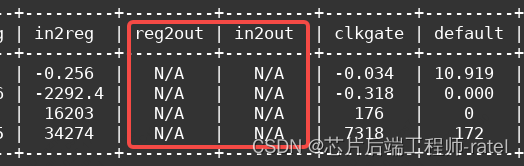

写在前面：发现place结果所有与outport相关的timing check都找不到？
刚开始怀疑是sdc约束问题，check了input sdc文件及enc.dat/mmmc/mode/func.sdc
看一下是否设置了set_false_path.当然也可以用命令报出来:
report_timing -unconstrained -to output_portxxx
-unconstrained可以报出来没有约束的路径（比如false掉的路径）
update_constraint_mode -name func -sdc_files xxxx.sdc
这个命令可以更新sdc，重新report timing
all_outputs：抓到所有的outport
all_clocks：报出来所有的clock
all_fanin -to [all_outputs ] -startpoints_only -only_cells

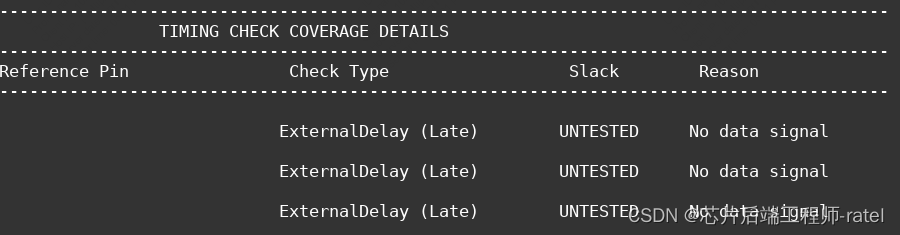

report_analysis_coverage -verbose untested > xxx.file
写出来untested的path的原因
