最近课程设计需要画流程框图，所以在网上找找绘制流程图的软件。然后我选择了这个drawio，无他，只是因为用vscode插件就能使用。
还有很多其他方法，比如GitHub上下载：Github桌面下载。
无需安装，网页使用：drawio网页使用
本篇主要是介绍一下用vscode插件来使用drawio，并且做一些基础操作的教程，满足大多数人的需求。
关于vscode的下载：vscode下载地址，一路通过即可
vscode配置drwaio

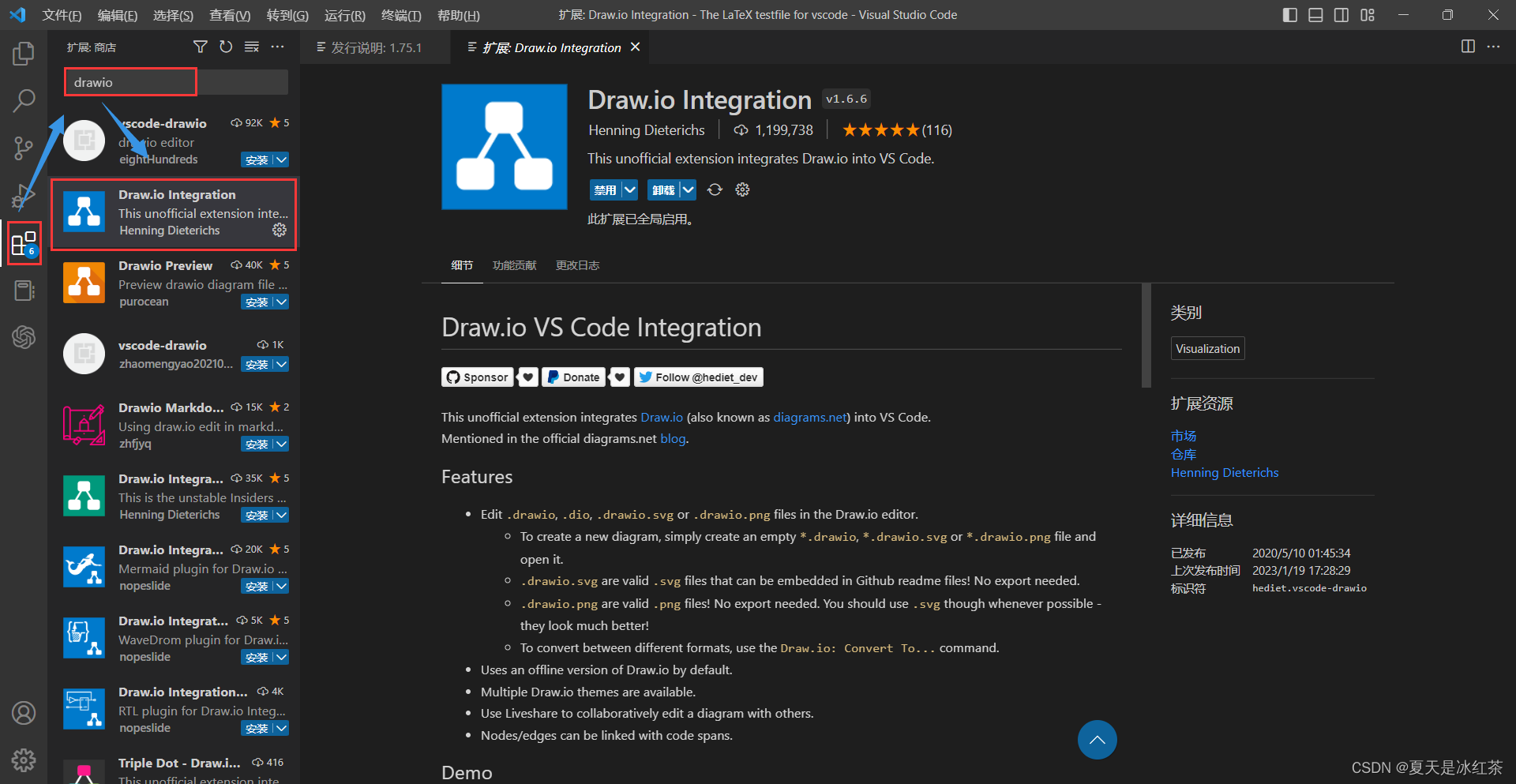

打开vscode，点击拓展，收索drawio，点击安装即可：
完成后，进行重启。

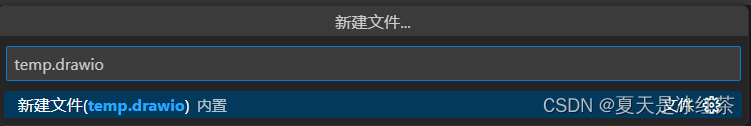

接下来新建一个文件，随意命名，但后缀一定为.drawio。
点击Enter键后，弹出文件保存的窗口，自行保存即可。

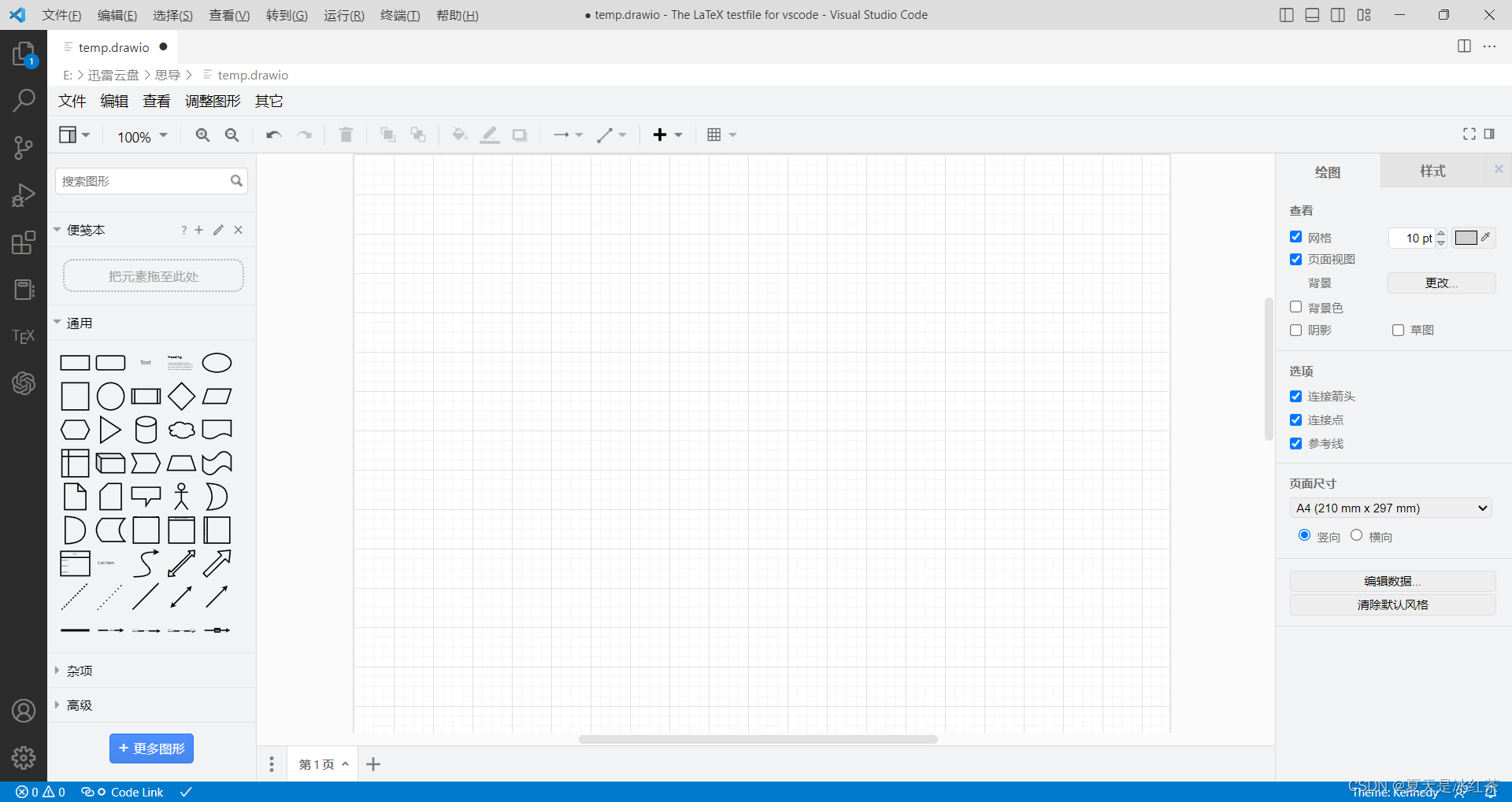

更改了一下颜色主题，浅色的更容易展示。
drawio使用

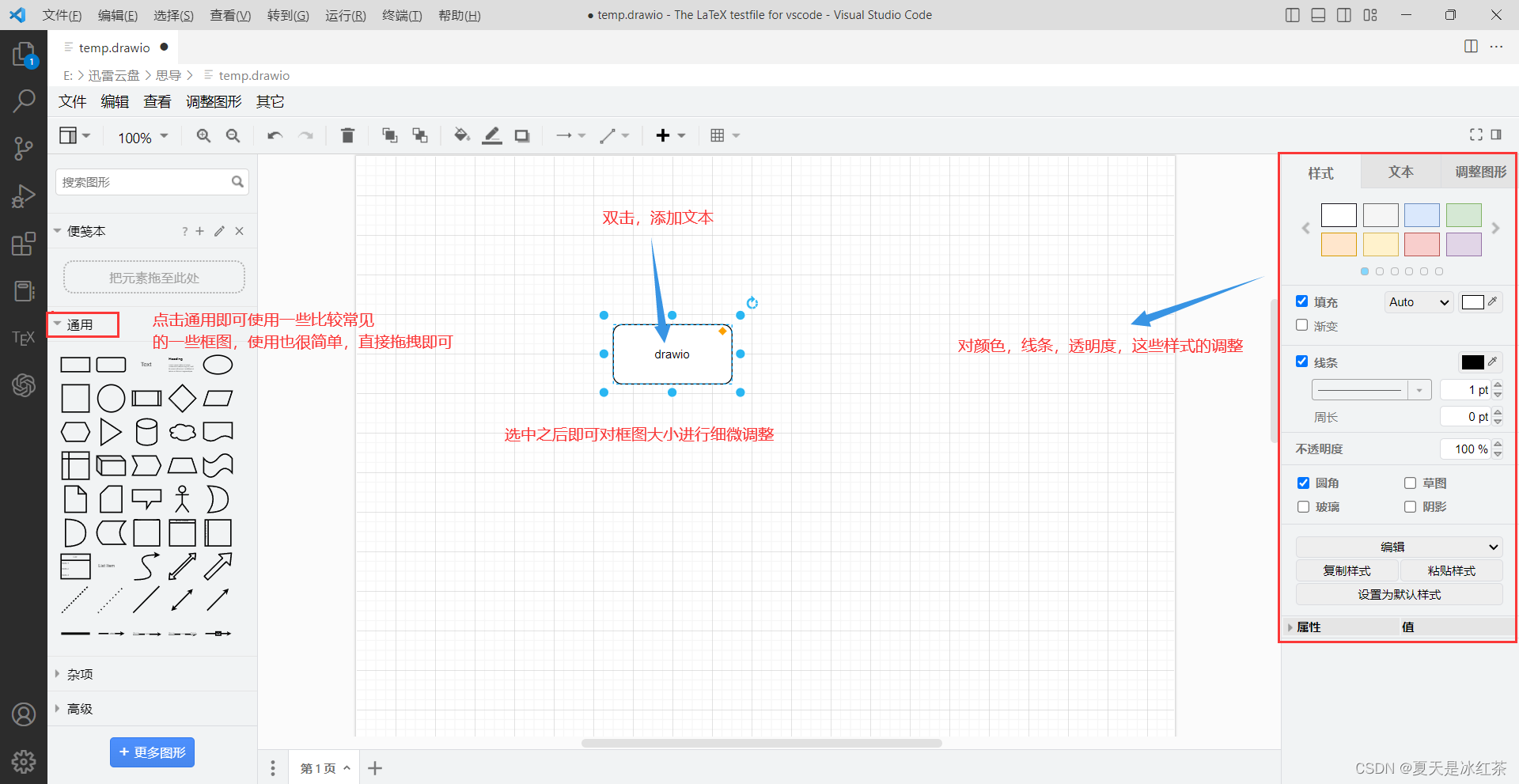

添加元素

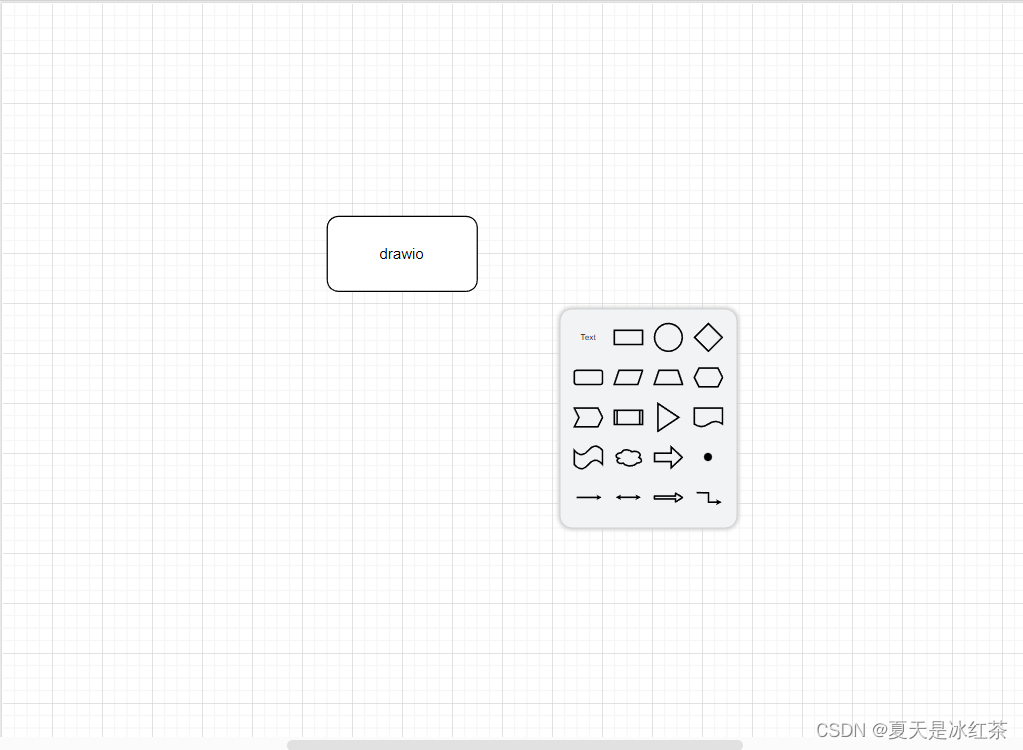

还有一个比较使用的技巧，就是双击界面，就会出现这样的图标：
常用的框图和文本就在这里，非常的实用。
调整元素

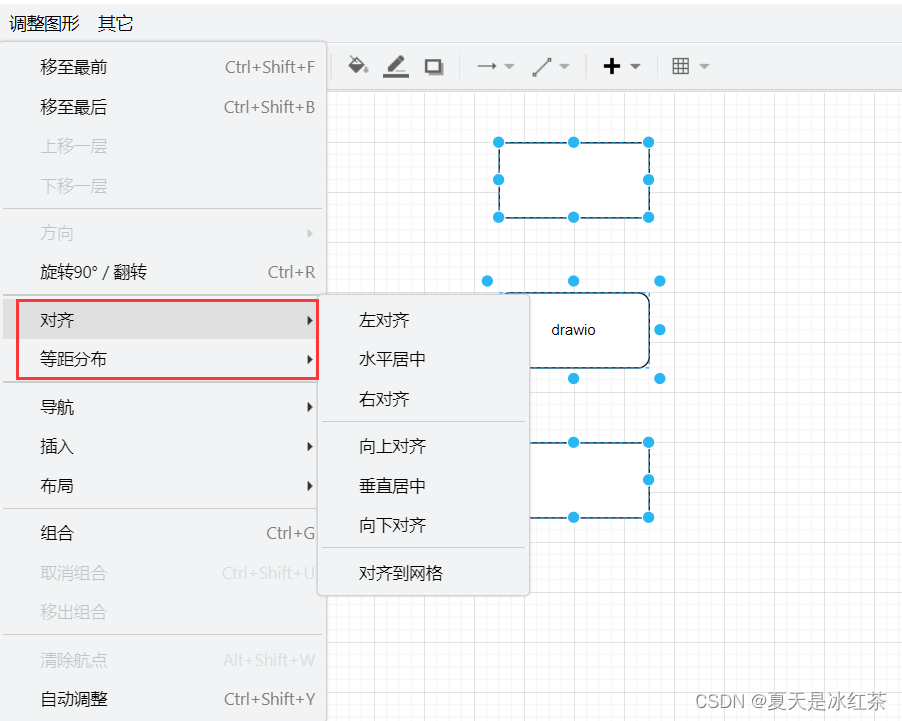

有的时候手动调整效果并不好，点击Ctrl键即可多目标选中对象，点击导航栏中的调整图像。
常用的还是对齐和等距分布。
连接元素
鼠标移向框图边缘，会出现四个方向的蓝色箭头，选择你想要画的箭头位置，出现绿色圆点后，按住左键不放即可画出箭头。
总共有十六个方向可以画出箭头。连接后点击线条，即可在右侧对其进行线条的调整。

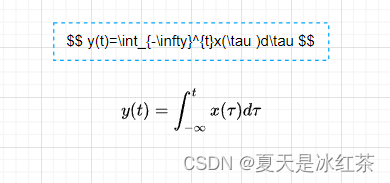

添加公式

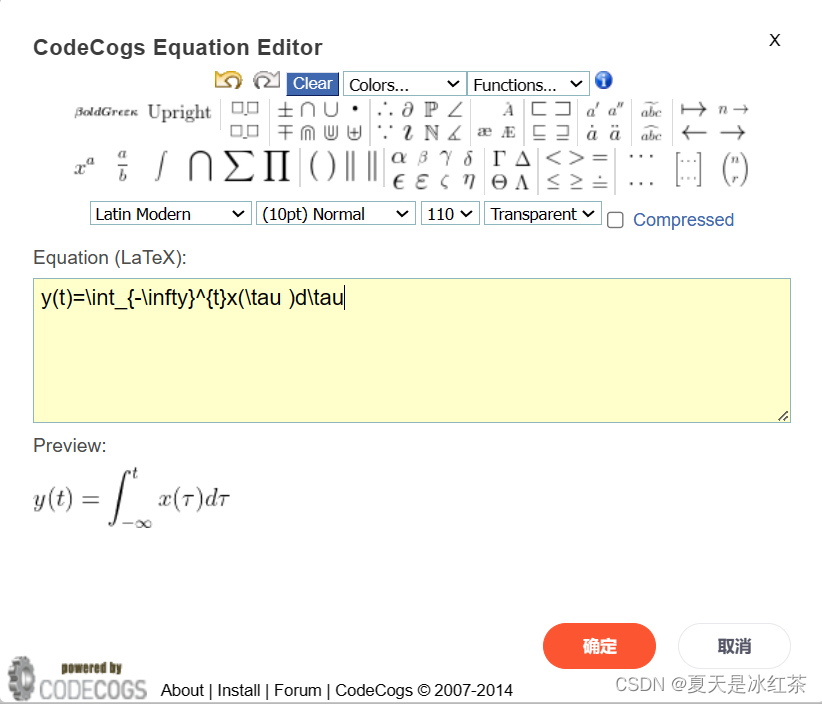

采用的是LaTeX格式，也就是常常写博客添加数学公式的方式，我自己也不是很了解，只是知道一些常用的，你可以在CSDN的富文本编辑器中使用。
我们把LaTeX内容复制过来即可。
记得首尾添加$$。
$$ y(t)=\int_{-\infty}^{t}x(\tau )d\tau $$

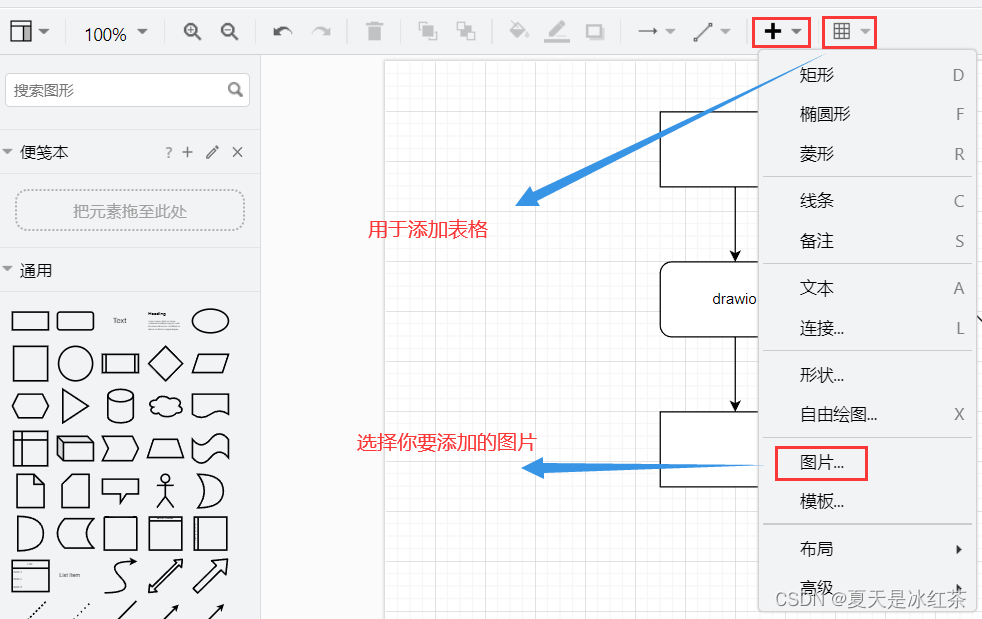

图像与表格
组合元素

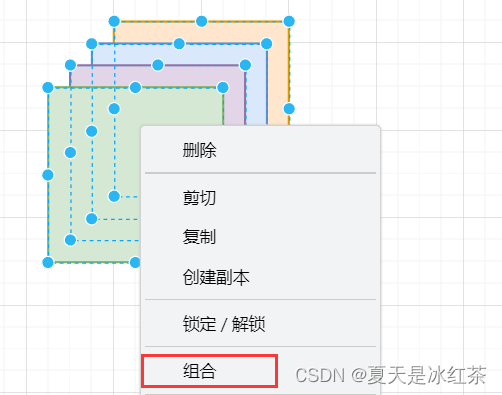

全部选中之后，右键选中组合即可，快捷键是Ctrl+G。

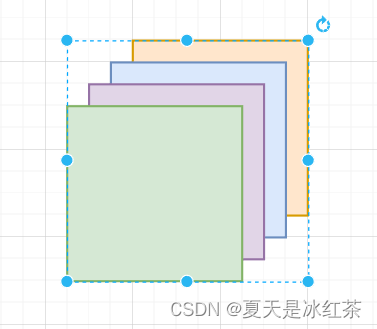

这个是效果图，让我感觉特别像卷积层（😀哈哈哈）。

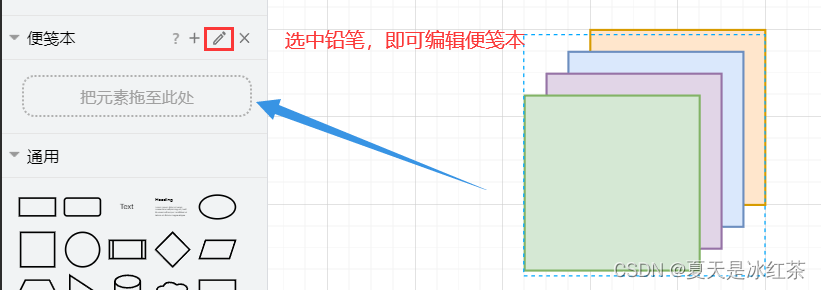

然后如果有需要可以保存为一个模板，将其拖进便笺本即可，点击铅笔，就可以编辑你添加的模板了。
保存以及导出
点击Ctrl+S，一定要有随时保存的习惯。

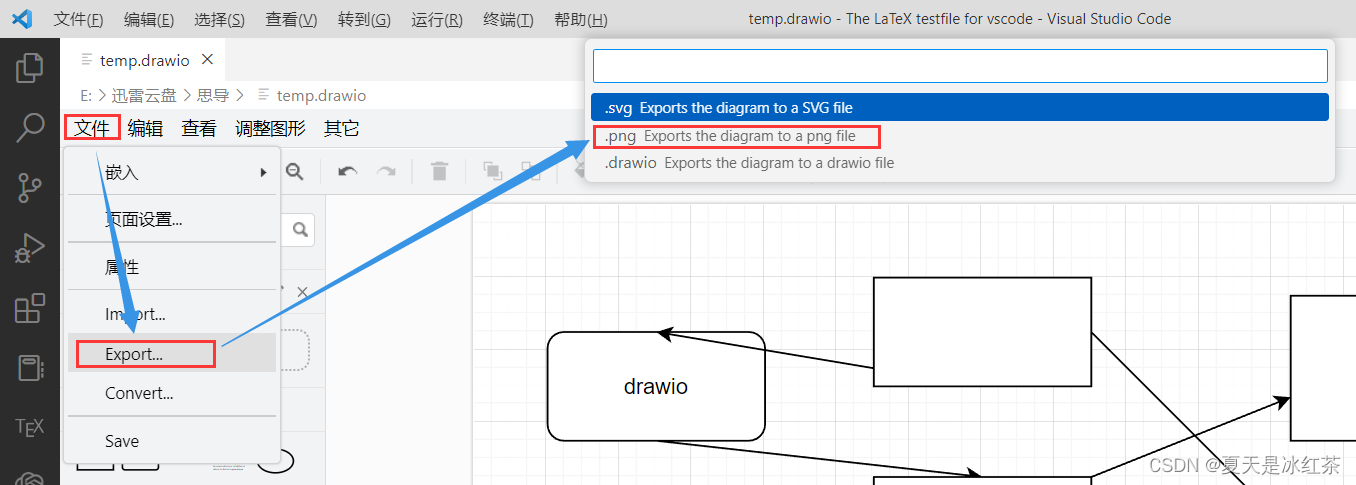

按照上图步骤，即可导出图片，记得选中后缀为.png格式的图片，导出的图片如下：
非常nice。本次教程到此结束，希望你能有所收获，据说其他人用的是WPS，不知道效果怎么样，vscode配置是很简单的一种方式，当然你觉得lazy，网页版是最好的选择。
